МОСТ 5876 (F 8021)
45
Редакция — апрель 2002 г.
Рисунок 61
Оцените степень износа тормозных колодок и барабана,
как это описано в Разделе «ГИДРАВЛИЧЕСКАЯ СИСТЕ-
МА — ТОРМОЗА».

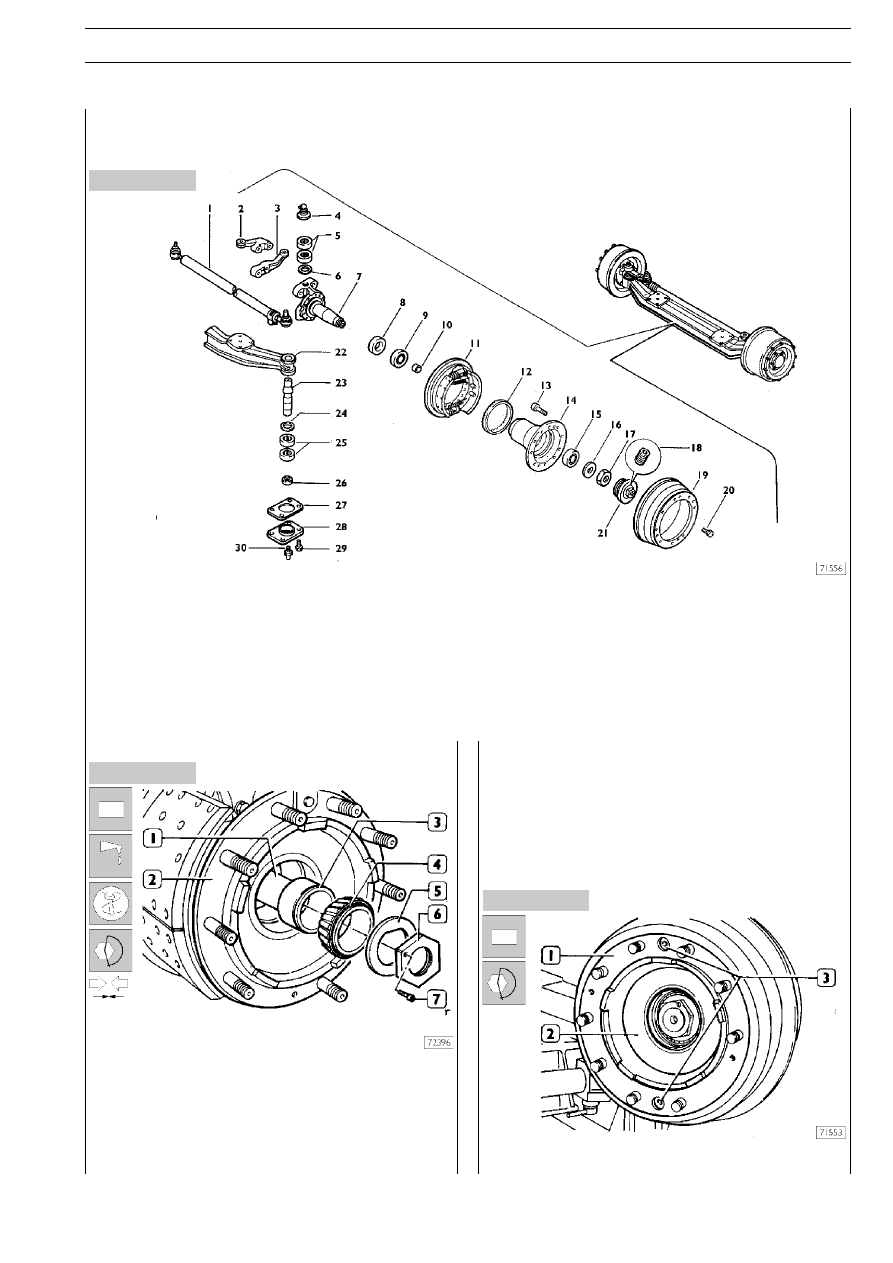

ДЕТАЛИ СТУПИЦЫ КОЛЕСА ПЕРЕДНЕГО И СРЕДНЕГО МОСТА
1. Поперечная тяга — 2. Рычаг — 3. Рычаг 4. Крышка с пресс-масленкой — 5. Подшипники — 6. Уплотняющее кольцо — 7. По-
воротный кулак — 8. Сальник — 9. Подшипник — 10. Распорная втулка — 11. Тормоз в сборе — 12. Фоническое колесо — 13.
Шпильки — 14. Корпус ступицы колеса — 15. Подшипник — 16. Шайба — 17. Гайка крепления ступицы колеса — 18. Проб-
ка — 19. Тормозной барабан — 20. Болт — 21. Крышка ступицы — 22. Мост — 23. Шкворень поворотного кулака — 24. Уп-
лотнительное кольцо — 25. Подшипники — 26. Роликовый подшипник — 27. Регулировочная пластина — 28. Крышка — 29.
Болт — 30. Пресс-масленка
Установка ступицы колеса
Рисунок 9
Рисунок 10
Наверните на шкворень поворотного кулака направляю-
щую 99370715 (1), нанесите на его наружную поверхность
масло TUTELA W140/M-DA.
Аккуратно наденьте на шкворень поворотного кулака сту-
пицу (2), так чтобы не повредить сальник. Установите рас-
порную втулку (3) и внутреннее кольцо (4) конического ро-
ликового подшипника.
Снимите приспособление 99370715 (1). Установите шай-
бу (5) и заверните гайку крепления ступицы (6). Ключом
99388001 и динамометрическим ключом затяните гайку (6)
с предписанным крутящим моментом.
Проверьте осевой люфт, как это описано в соответствую-
щем разделе (мост 5876/4) и затяните болт (7) с указан-
ным крутящим моментом.
Установите на ступицу (2) тормозной барабан (1). Затяните
крепежные болты (3) с указанным крутящим моментом.
