МОСТ 5876 (F 8021)

41

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

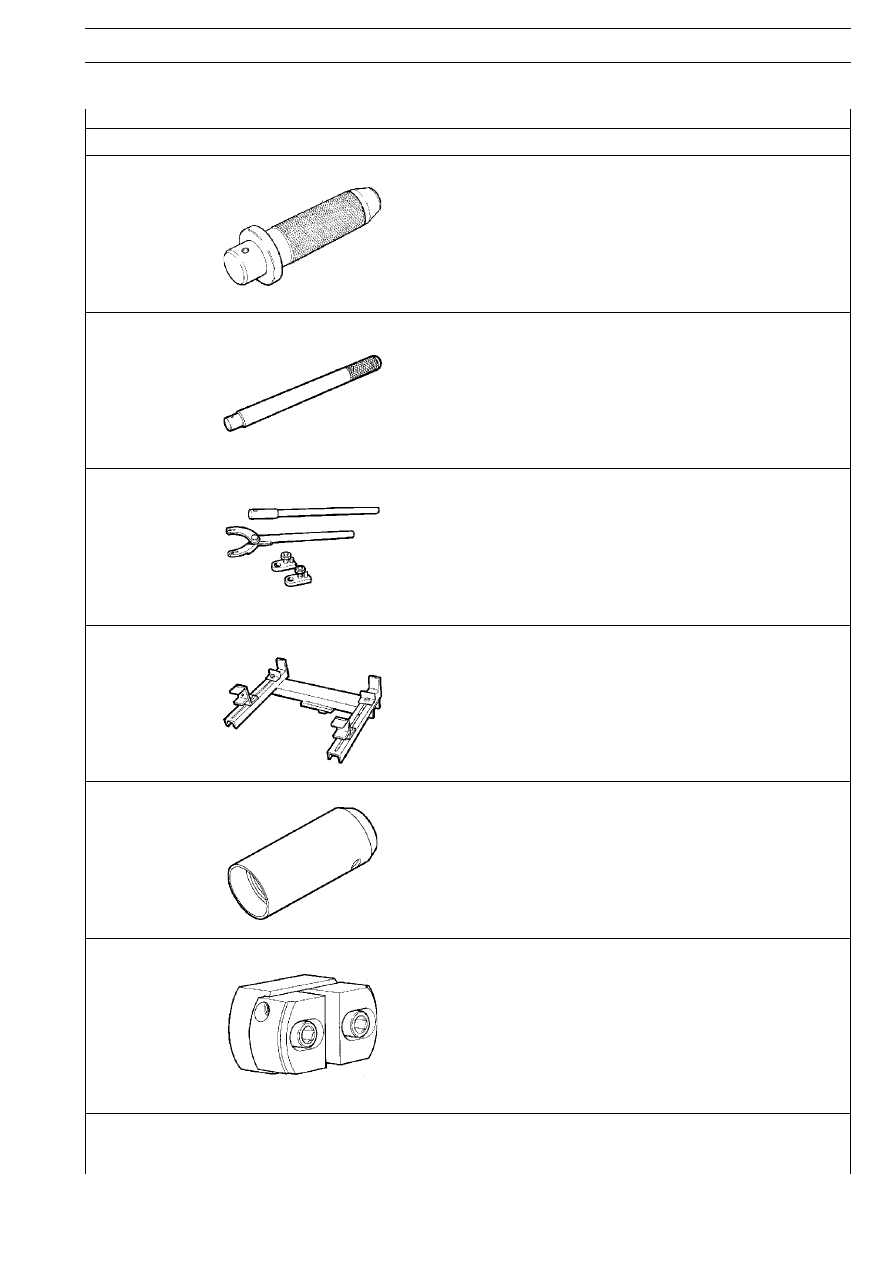

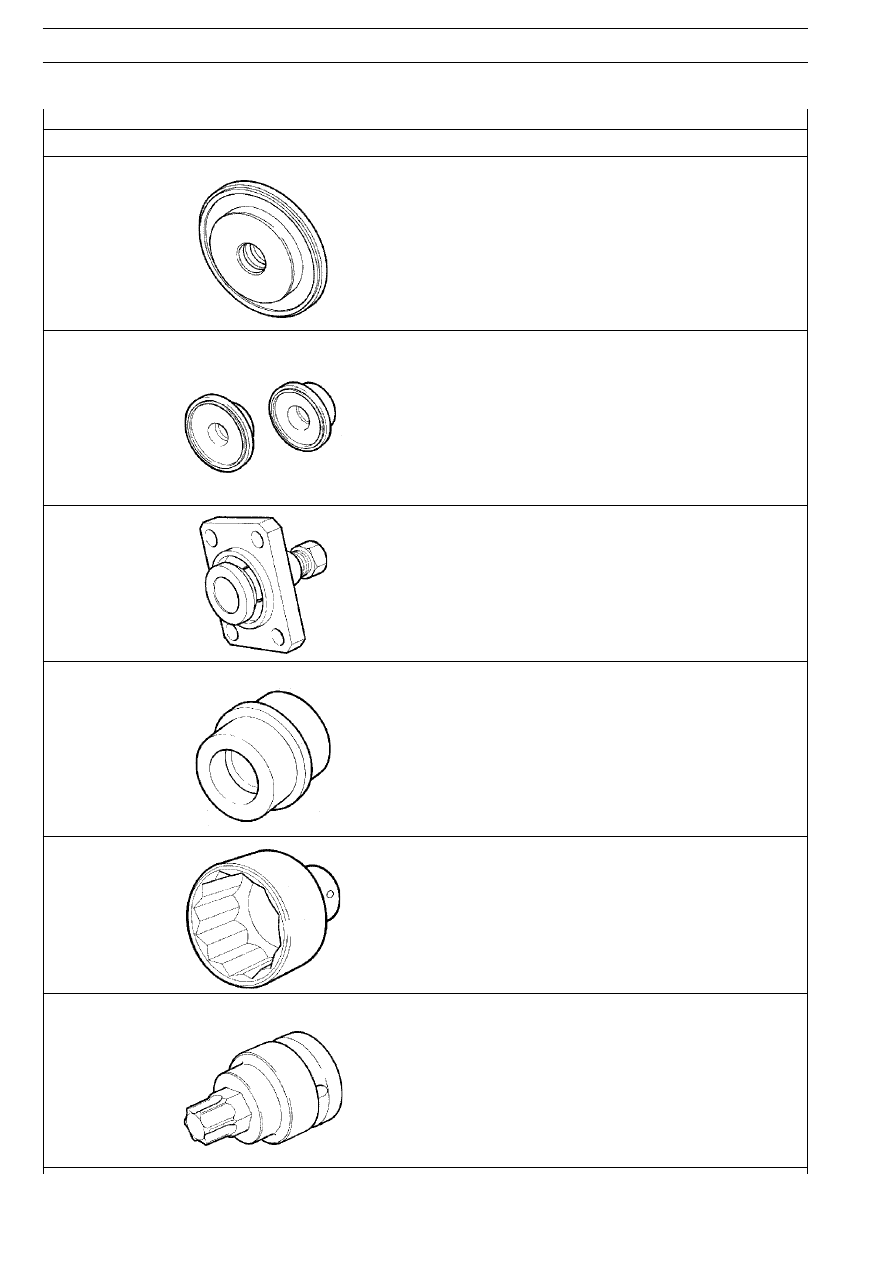

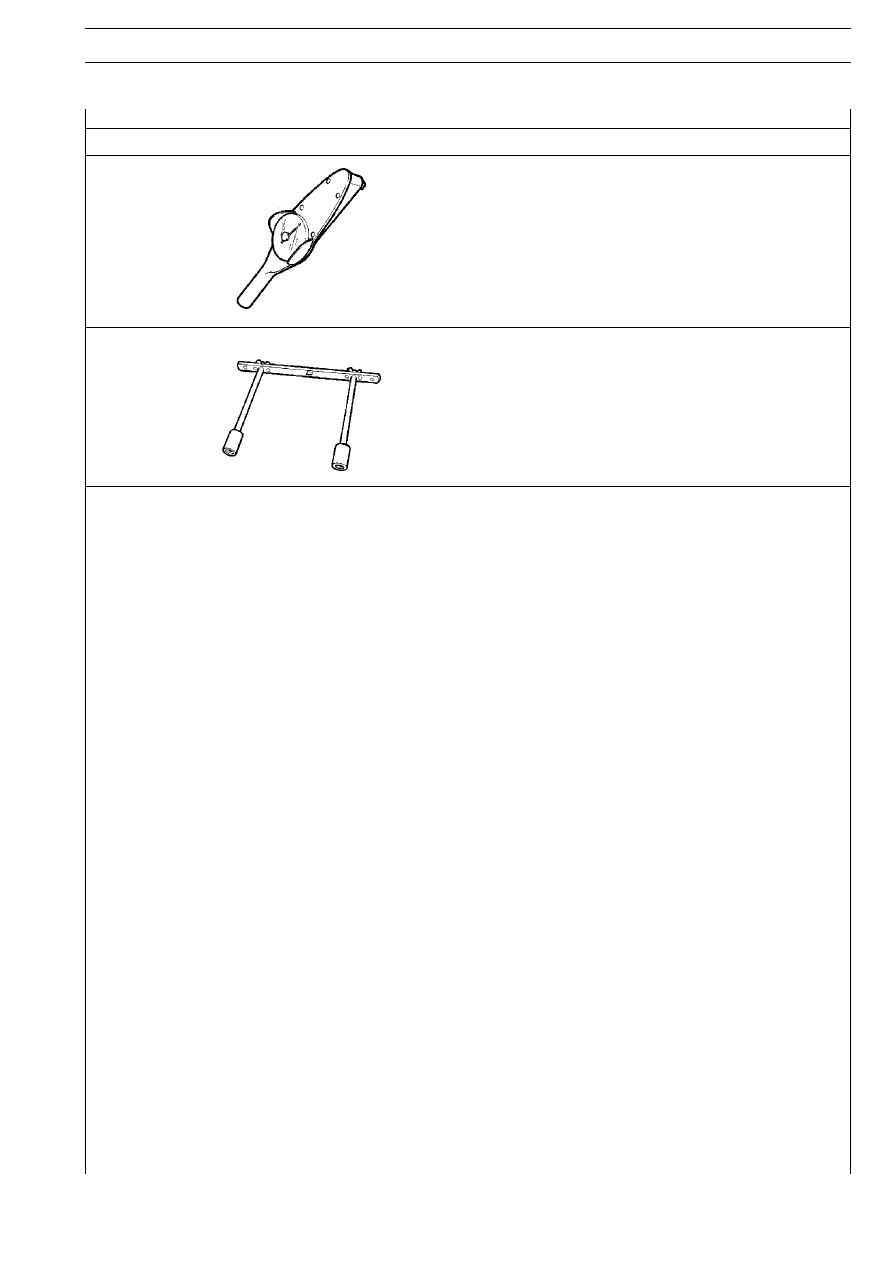

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370006

Рукоятка для сменных оправок

99370007

Рукоятка для сменных оправок

99370317

Упорный рычаг с удлинителем

99370628

Опора для снятия и установки моста

99370715

Направляющая для установки ступицы колеса

99374093

Оправка для установки наружных колец подшипников
(использовать с рукояткой 99370007)

42

МОСТ 5876 (F 8021)

S

TRALIS

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99374132

Оправка для установки внутреннего сальника ступицы колеса
(используется с рукояткой 99370006)

99374173

Оправка для установки прокладок шкворня поворотного кулака
(используется с рукояткой 99370007)

99374405

Приспособление для установки шкворня поворотного кулака.

99374530

Оправка для снятия и установки верхнего подшипника шкворня
поворотного кулака (использовать с рукояткой 99370007)

99388001

Ключ (80 мм) для гайки крепления подшипников ступицы

99388002

Ключ для болтов крепления рычага поперечной и продольной
рулевых тяг к поворотному кулаку

S

TRALIS

МОСТ 5876 (F 8021)

43

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99389819

 Динамометрический ключ (0-10 Н·м) с квадратной головкой 1/4''

99395026

Приспособление для проверки сопротивления прокручиванию
ступиц (используется с динамометрическим ключом)

44

МОСТ 5876 (F 8021)

S

TRALIS

Редакция — апрель 2002 г.

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

520610

РЕМОНТ ПЕРЕДНЕГО МОСТА

Ниже приводится описание и изображения ре-
монтных операций, отличающиеся от описанных в
соответствующем разделе для моста 5876/4 (с
дисковыми тормозами).

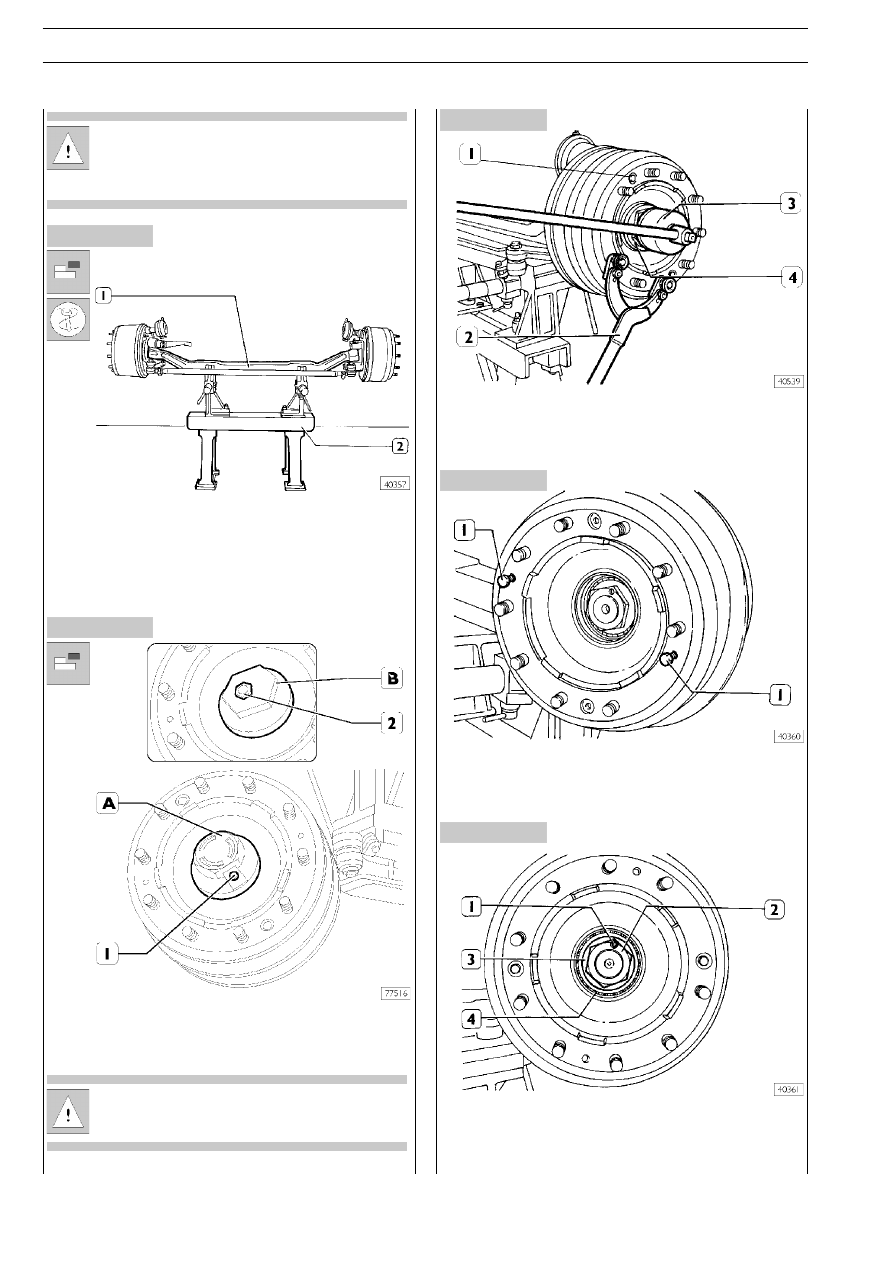

Талью поднимите и закрепите мост в сборе (1) на стенде
99322215 (2) для проведения ремонта.

520620

СНЯТИЕ — УСТАНОВКА СТУПИЦЫ
КОЛЕСА

Снятие

Поместите под ступицу подходящую емкость для сбора мас-
ла. Отверните пробку (1) отверстия в крышке (А) и пробку
(2) контрольного отверстия (В).

Для очистки смотрового окошка поверхности
крышки (А) не используйте растворы на базе хло-
рэтана.

Заблокируйте ступицу от проворачивания упорным рыча-
гом 99370317 (2) и ключом 99354207 (3) отверните
крышку (4) ступицы и слейте масло из ступицы. Отвернуть
болты (1) крепления барабана к ступице колеса.

Заверните в барабан два болта (1).
Поочередно равномерно закручивая болты, снимите бара-
бан со ступицы.

Ослабьте болт (1), отверните гайку (2) крепления ступицы
ключом 99388001, снимите шайбу (3), наружный подшип-
ник (4) и извлеките ступицу в сборе с распорной втулкой и
внутренним подшипником.
