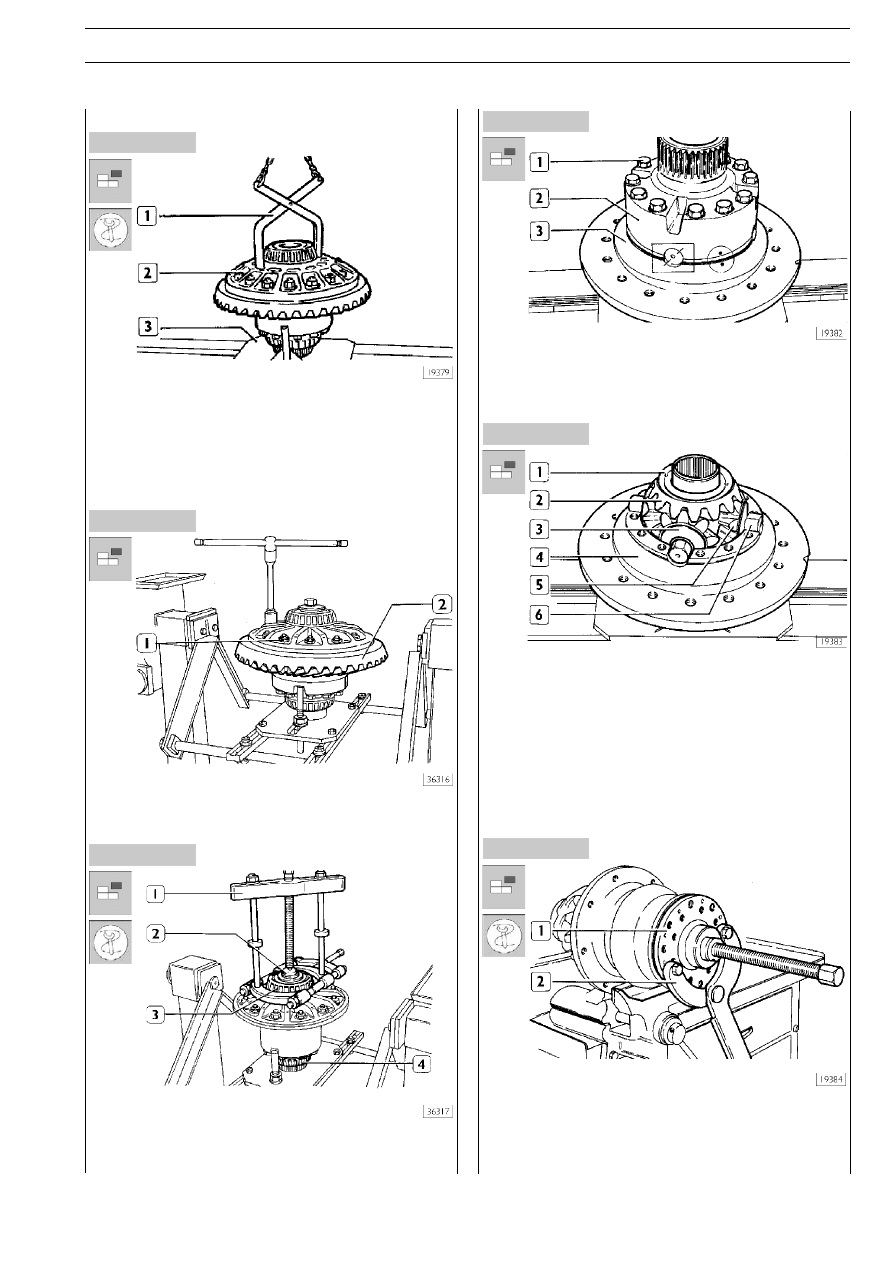

Разборка коробки редуктора

Захватом (1) поднимите коробку редуктора и установите
ее на платформу 99371047 (3).

Отверните гайки (1) и извлеките их вместе с болтами; вы-
прессуйте ведомую шестерню.

Отметьте взаимное расположение полукорпусов коробки
редуктора (2 и 3) и крестовины, как это изображено на ри-
сунке.
Выверните стяжные болты (1), приподнимите полукорпус (2).

Съемником 99348001 (1) и упорным блоком 99345055
(2) выпрессуйте подшипник (3) и подшипник (4).

Снимите планетарную шестерню (2) вместе с распорной
шайбой (1). Извлеките крестовину (6) и четыре шестерни-
сателлита (5), распорную шайбу (3). Разберите узел кре-
стовина-сателлиты. Извлеките из полукорпуса (4) вторую
планетарную шестерню вместе с распорной шайбой.

526249

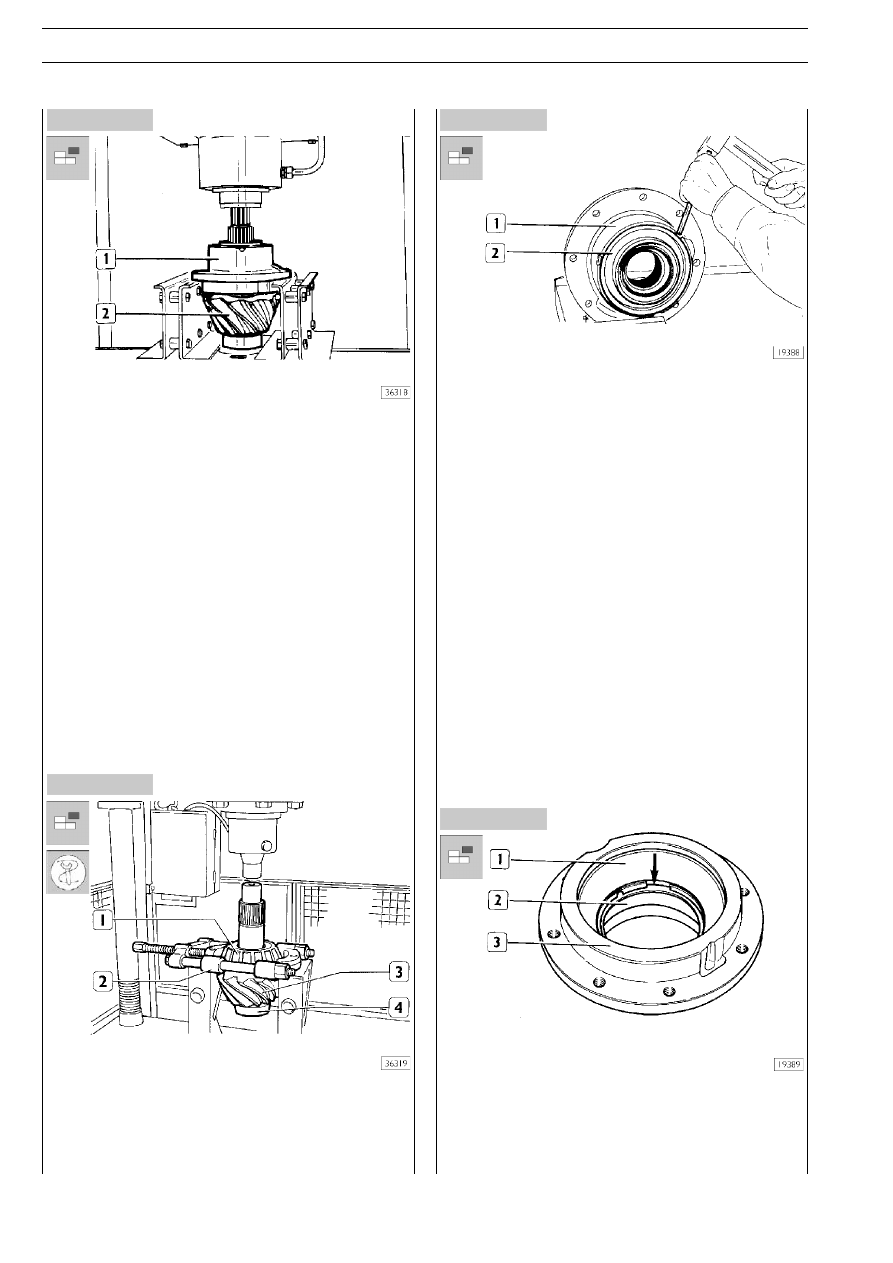

Разборка опоры ведущей шестерни
главной передачи

Заблокируйте фланец рычагом 99370317 (2) от вращения,
затем универсальным съемником или другим подходящим
приспособлением, спрессуйте с ведущей шестерни фланец
(1), к которому подсоединяется карданный вал.

Рисунок 18

Рисунок 19

Рисунок 20

Рисунок 23

Рисунок 22

Рисунок 21

140

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

S

TRALIS

Редакция — апрель 2002 г.

Гидравлическим прессом выпрессуйте из опоры (1) веду-
щую шестерню (2) в сборе с промежуточным подшипником,
задним подшипником и регулировочной шайбой. Отделите
от ведущей шестерни регулировочную шайбу.

Под конический роликовый подшипник (1) подложите при-
способление 99348001 (2) и прессом спрессуйте подшип-
ник с вала ведущей конической шестерни. При необходи-
мости аналогично спрессуйте с ведущей шестерни (3) зад-
ний подшипник (4) (разрушающая операция).

Бородком выбейте из опоры (1) ведущей шестерни крышку с
сальниками (2); выпрессуйте из опоры передний подшипник.

Выбейте через оправку в точке, указанной стрелкой, на-
ружное кольцо (2) переднего подшипника опоры (3) веду-
щей шестерни.
Переверните опору и выбейте наружное кольцо (1) проме-
жуточного подшипника.

Рисунок 24

Рисунок 26

Рисунок 27

Рисунок 25

S

TRALIS

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

141

Редакция — апрель 2002 г.

Рисунок 28

ДЕТАЛИ ДИФФЕРЕНЦИАЛА (с приводом блокировки дифференциала)

1. Гайка ведущей шестерни пары — 2. Фланец — 3. Маслоотражатель — 4. Крышка с сальником — 5. Болт — 6. Шайба —

7. Передний подшипник — 8. Наружное кольцо — 9. Опора — 10. Комплект регулировочных прокладок — 11. Регулировочная

втулка — 12. Наружная обойма подшипника — 13. Промежуточный подшипник — 14. Коническая ведущая шестерня —

15. Задний подшипник — 16. Контргайка — 17. Датчик — 18. Пробка — 19. Корончатая регулировочная гайка — 20. Пружина —

21. Вал — 24. Цилиндр — 25. Поршень — 26. Уплотняющее кольцо — 27. Медная шайба — 28. Крышка — 29. Болты —

30. Болт —  31. Шайбы — 32. Медная шайба — 33. Резьбовая пробка — 34. Скользящая муфта — 35. Упругие шпильки —

36. Вилка — 37. Болты — 38. Шайба — 39. Пластина — 40. Болт — 41. Шайба — 42. Крышка — 43. Распорная шайба —

44. Сателлит – 45. Шестерня полуоси (планетарная) – 46. Распорная шайба – 47. Полукорпус коробки редуктора — 48.

Подшипник — 49. Наружное кольцо подшипника — 50. Болт — 51. Крестовина — 52. Болт — 53. Ведомая шестерня —

54. Полукорпус коробки редуктора — 55. Гайка — 56. Крышка — 57. Шплинт — 58. Картер дифференциала

142

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

S

TRALIS

Редакция — апрель 2002 г.

Рисунок 29

Рисунок 30

Рисунок 31

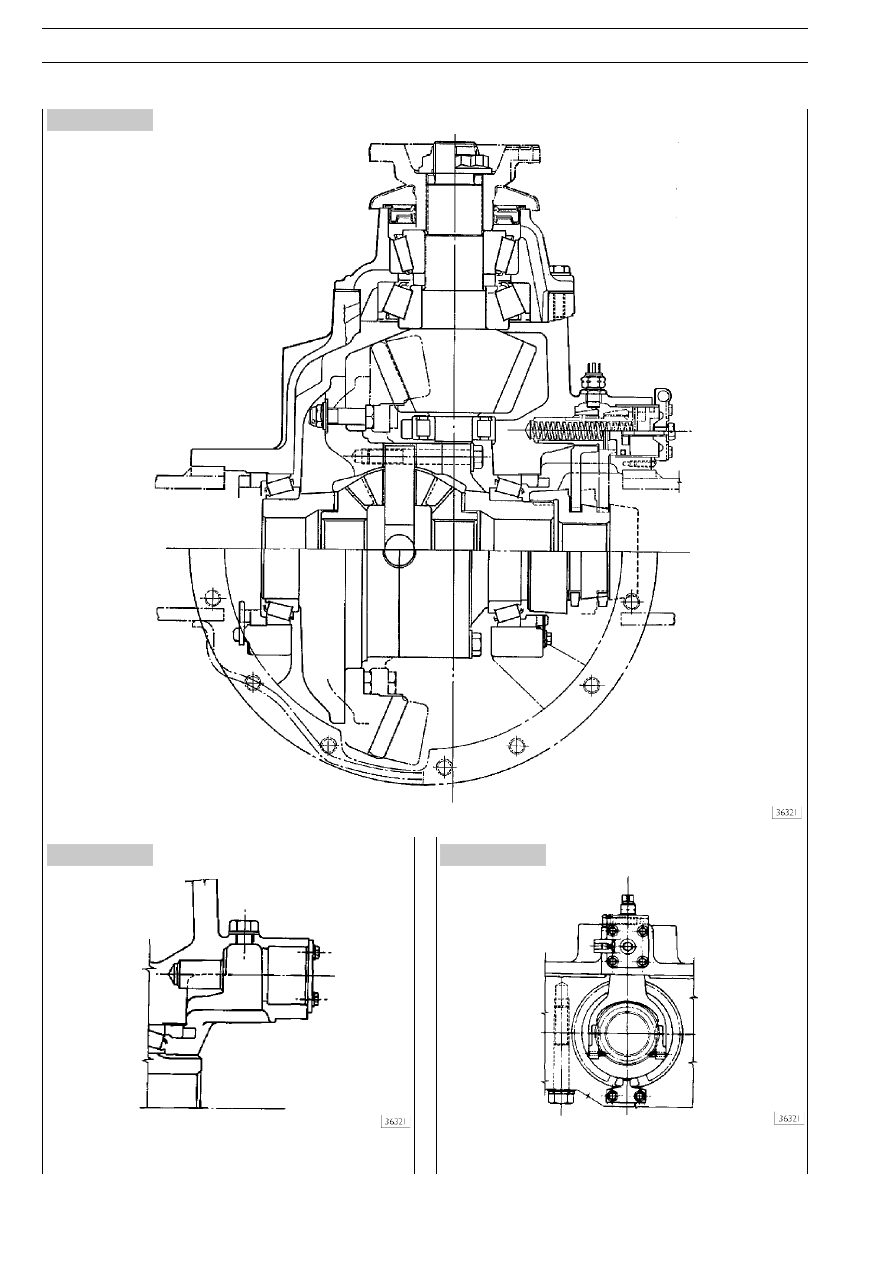

ДИФФЕРЕНЦИАЛ RR 160 E В РАЗРЕЗЕ (R0878)

Конструкция без блокировки дифференциала.

Конструкция с блокировкой дифференциала.
