Грузовик Iveco Stralis. Руководство - часть 153
S
TRALIS
ТАНДЕМНЫЙ МОСТ MERITOR (СРЕДНИЙ)
83
Публикация 603.43.673/А
Редакция — Апрель 2002 г.

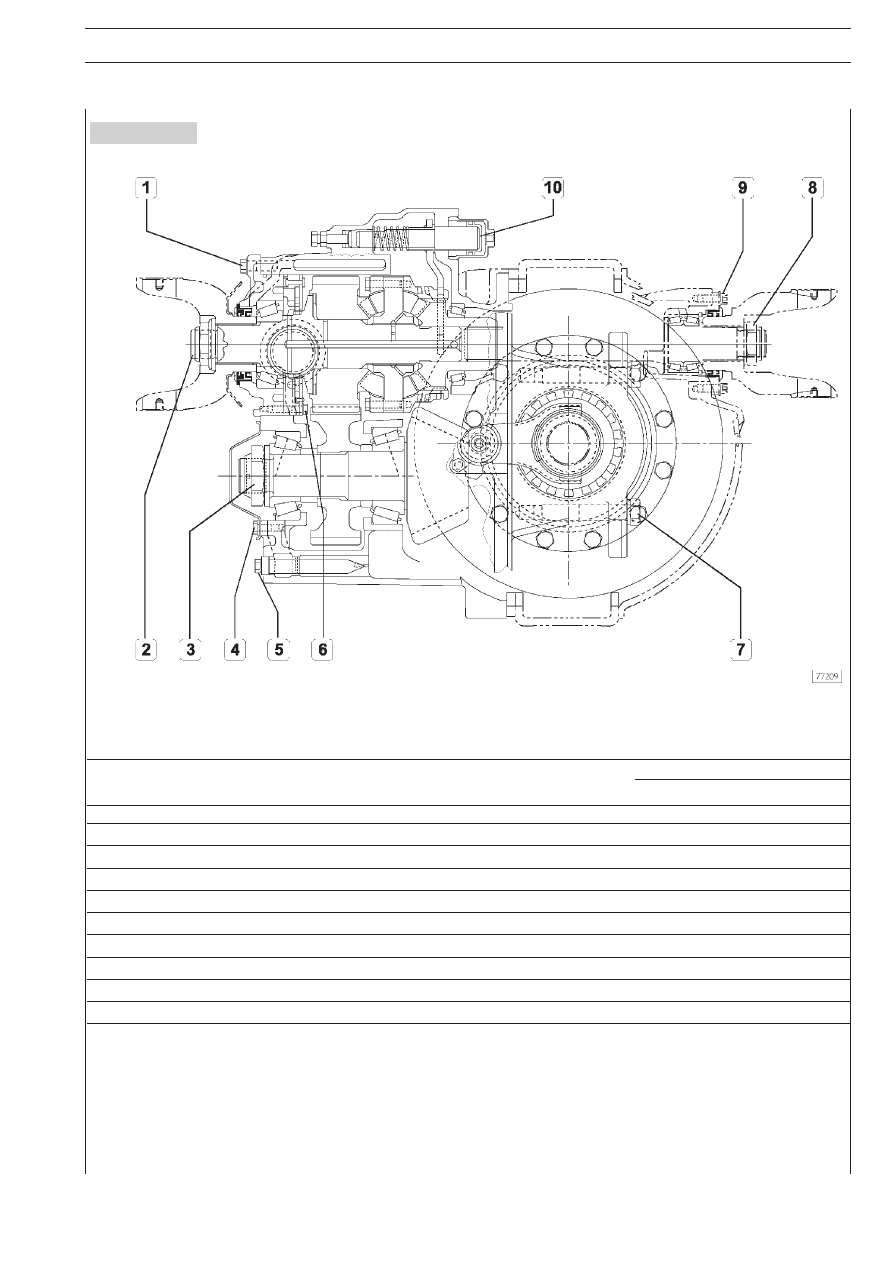

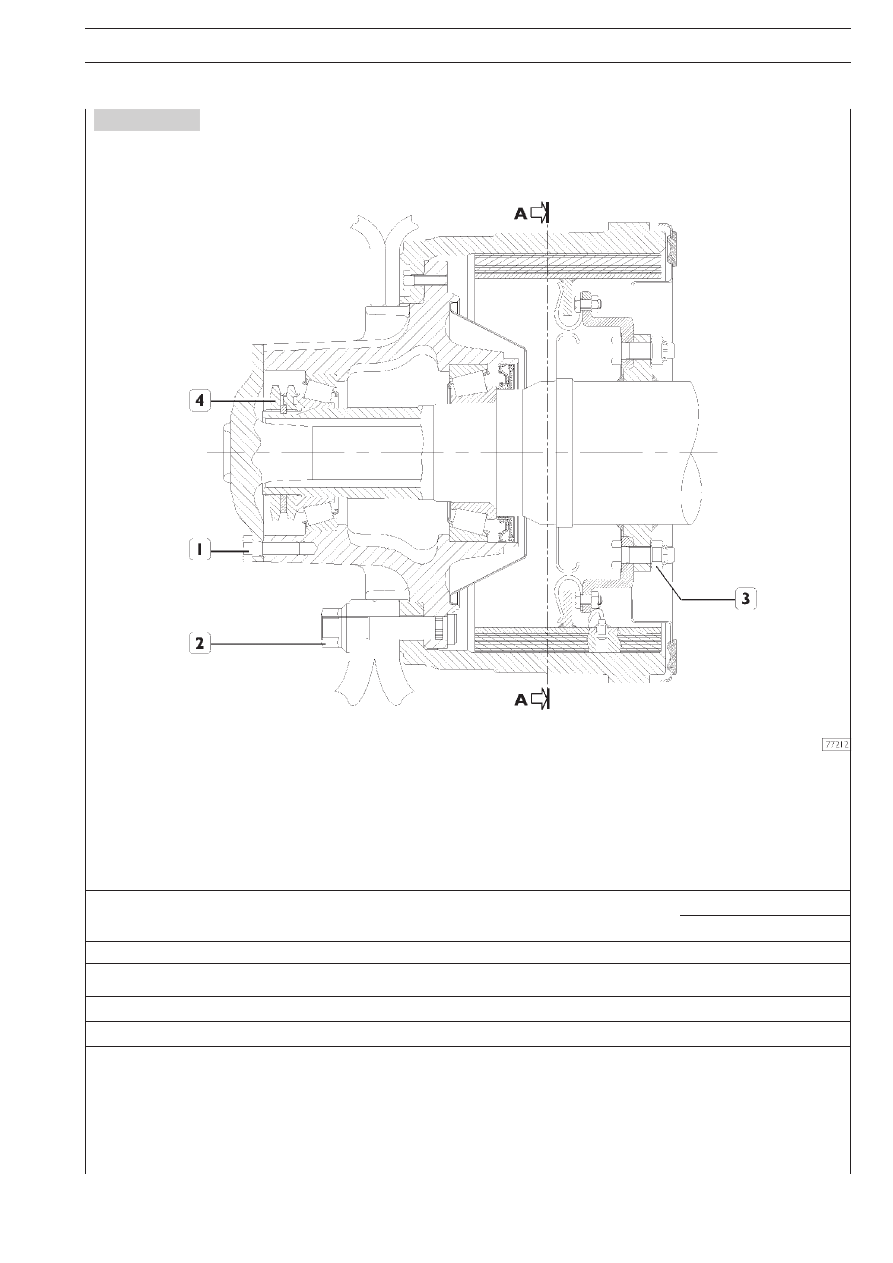

Рисунок 1
КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
ДЕТ
ДЕТ
ДЕТ
ДЕТ
ДЕТАЛЬ
АЛЬ
АЛЬ
АЛЬ
АЛЬ
КРУТЯЩИЙ МОМЕНТ
КРУТЯЩИЙ МОМЕНТ
КРУТЯЩИЙ МОМЕНТ
КРУТЯЩИЙ МОМЕНТ
КРУТЯЩИЙ МОМЕНТ
Н·м
Н·м
Н·м
Н·м
Н·м
(кгм)
(кгм)
(кгм)
(кгм)
(кгм)
1
Болты крепления опоры входного вала М 12 х 1,75
100 U 145
(10,1 U 14,7)
2
Гайка крепления фланца входного вала М 45 х 1,5
815 U 1085
(83 U 110,6)
3
Гайка крепления подшипников на ведущей конической шестерне М 50 х 2
1220 U 2035
(124,3 U 207,4)
4
Болт крепления крышки конической ведущей шестерни М 10 х 1,5
40 U 70
(4 U 7,1)
5
Крепежный болт сетчатого фильтра М 26 х 1,5
65 мин
(6,6 мин)
6
Болт крепления масляного насоса к опоре
30 U 45
(3 U 4,5)
7
Болт крепления крышек: к картеру дифференциала М 22 х 2,5
650 U 810
(66,2 U 82,5)
8
Гайка крепления выходного вала М 39 х 1,5
610 U 880
(62,1 U 89,7)
9
Болт крепления опоры подшипника выходного вала
47 U 68
(4,7 U 6,9)

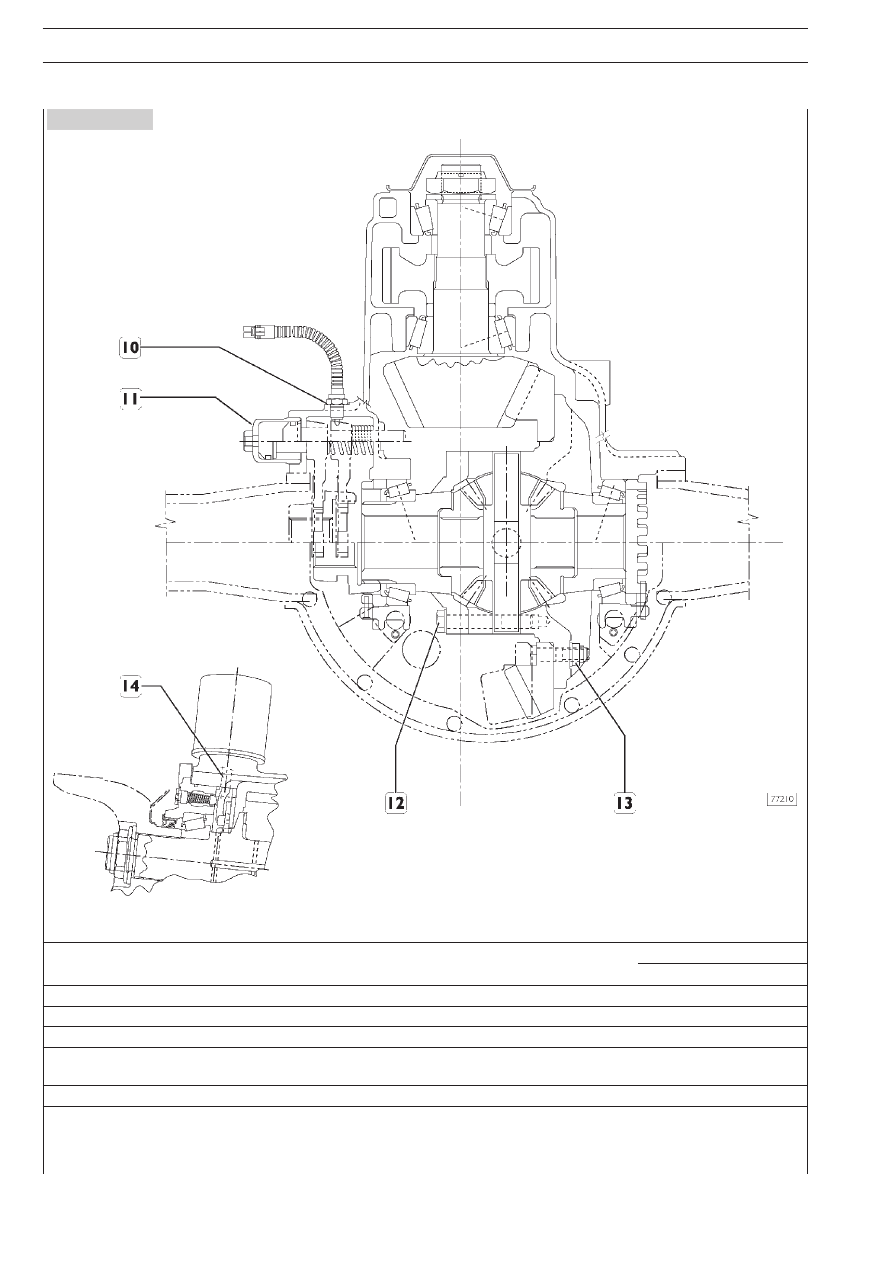

10 Цилиндр блокировки дифференциала раздаточной коробки М 60 х 2
109 U 136
(11,1 U 13,8)
