73667

003178t

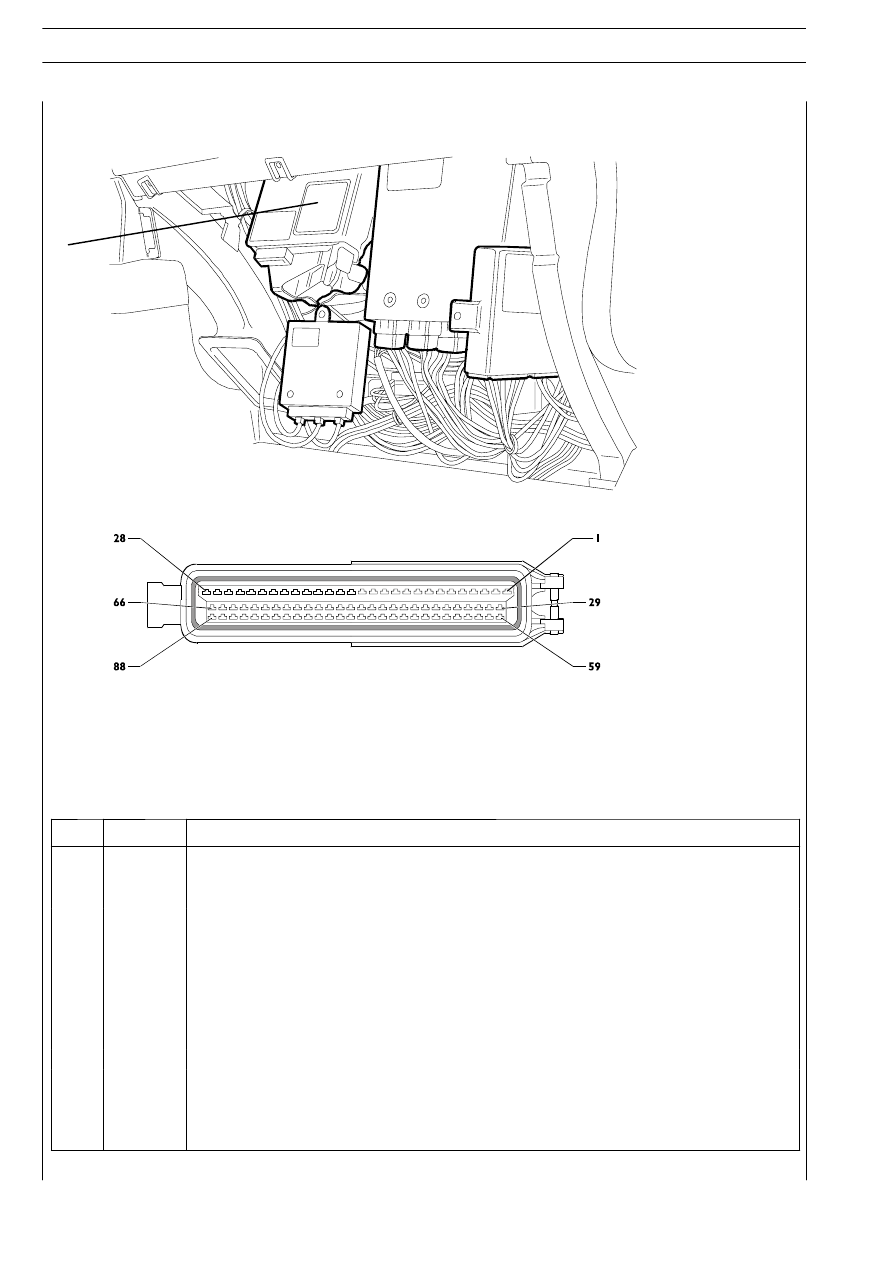

A. Intarder centre

A

III.196

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Pin

Cable

Function

1

9311

ON/OFF electro valve positive

3

0310

Proportional electro valve negative

4

9310

Proportional electro valve positive

9

5309

Water temperature transmitter positive

12

3393

30-pole diagnosis connection

14

2293

30-pole diagnosis connection

22

-

CAN VDB (H) line

27

0000

Cab mass

28

0000

Cab mass

34

0311

Oil accumulator electro valve negative

37

0309

Water temperature transmitter negative

45

-

CAN VDB (L) line

53

8300

+15 power supply

54

7300

+30 power supply

8

5541

Cluster

Pins not mentioned were not used

002856t

ELECTRONIC SYSTEMS

III.197

S

TRALIS

AT/AD

\

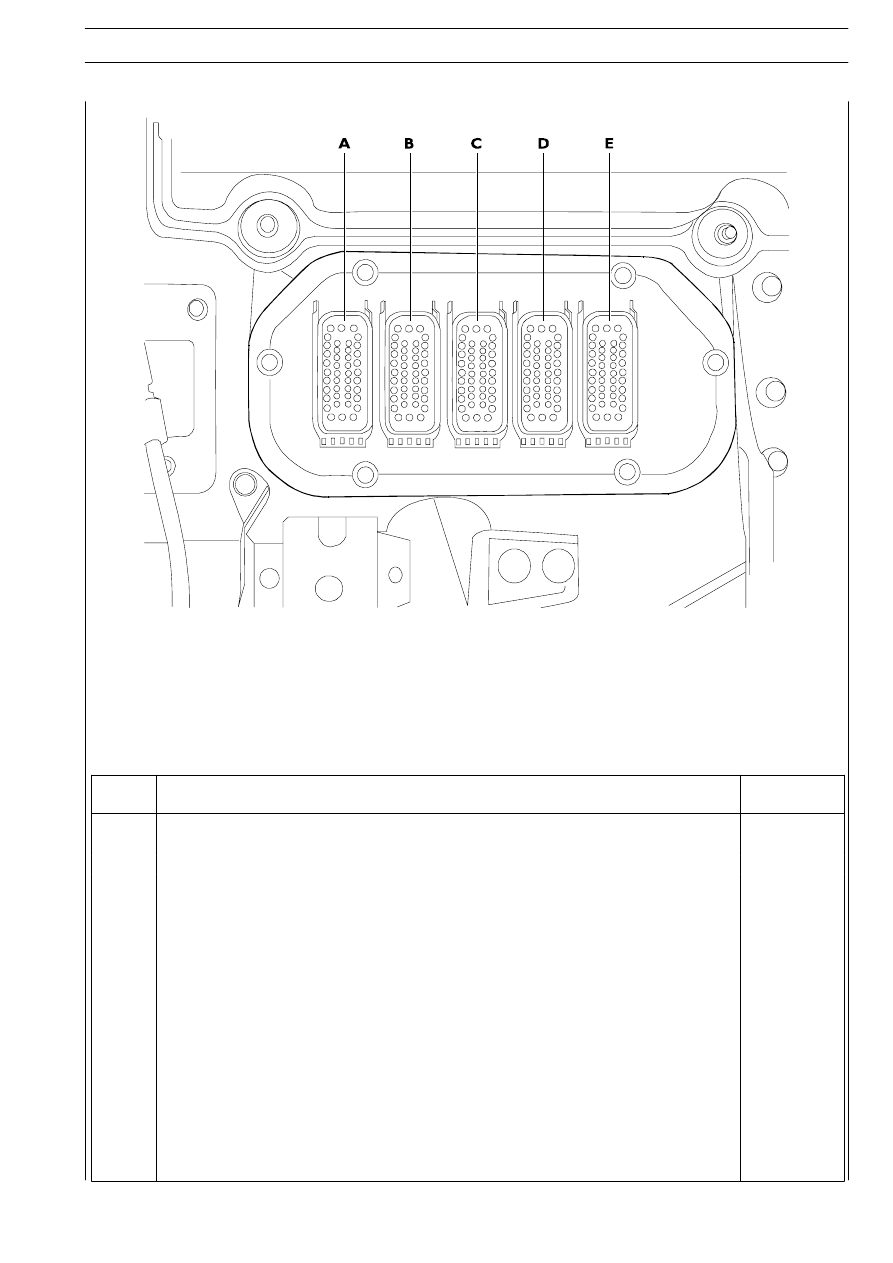

Blu “D” Wall pass

Pin

Function

Cable colour

code

1

TGC opening signal

8802

2

Eurotronic 2 centre mass

0000

3

Eurotronic 2 centre speed selector power supply

6100

4

CAN — L line from Eurotronic 2 centre to SB speed selector

GN/VE

5

CAN - H line from Eurotronic 2 centre to SB speed selector

WS/BI

6

+30 power supply positive direct from the battery (+30)

7101

7

K diagnosis line

2297

8

CAN - L VDB line

GN/VE

9

CAN - H VDB line

WS/BI

10

CAN - L VDB line

GN/VE

11

CAN - H VDB line

WS/BI

12

Positive for P.T.O.1 electro valve from relay

9131

13

Positive for P.T.O.2 electro valve from relay

9132

14

Intarder water temperature sensor

0309

15

Intarder water temperature sensor

5309

16

Intarder on/off electro valve

9311

17

Intarder on/off electro valve

0311

18

Intarder proportional electro valve

9130

19

Intarder proportional electro valve

0310

III.198

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003
