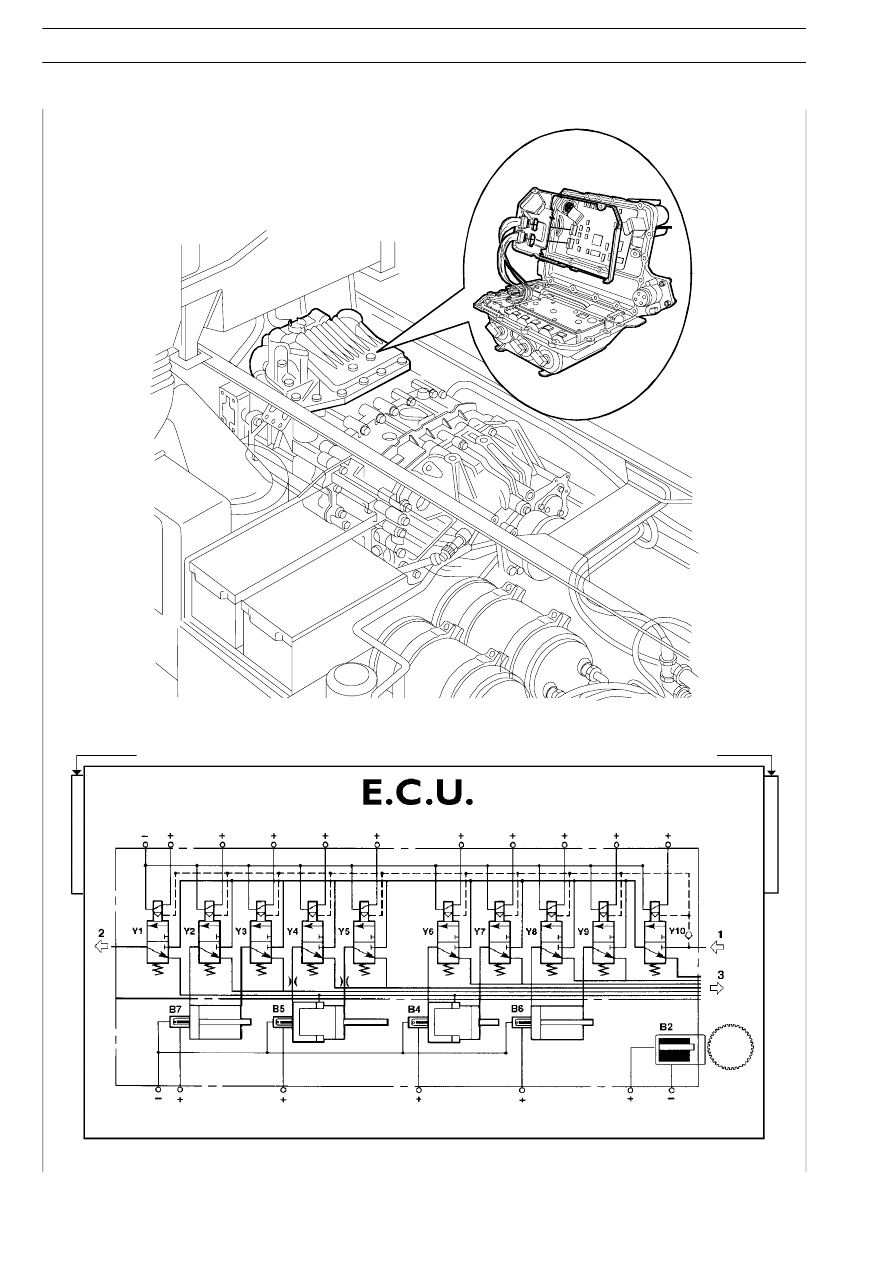

VEHICLE SIDE CONNECTOR

TRANSMISSION SIDE CONNECTOR

III.184

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

ELECTRONIC SYSTEMS

III.185

S

TRALIS

AT/AD

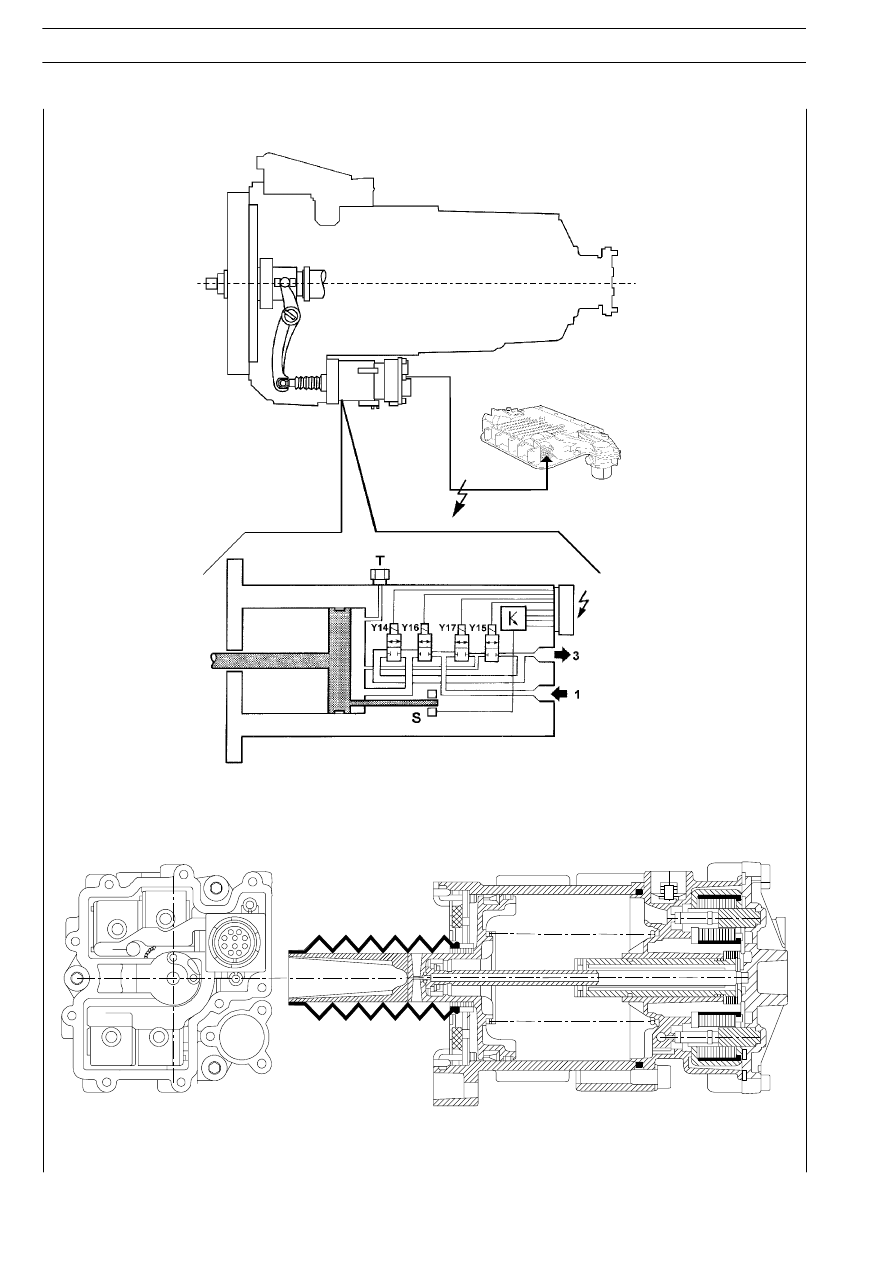

CLUTCH ACTUATOR

The clutch actuator is located on the lower part of the clutch bell.

It consists of four electro valves, an actuator cylinder and a clutch run position sensor and is suitable to actuate 17.5” single-disc
clutches via a 2.09 ratio lever.

In the load mode as detected by the accelerator pedal sensor signal from the E.D.C. center, the electronic center powers the
various electro valves for slow or fast clutch engagement and release.

The center uses the clutch run position sensor to calculate clutch wear at each vehicle start, to enable fast approaches and over-
come empty runs.

Actuator components

Y14 - Fast clutch engagement electro valve
Y15 - Slow clutch engagement electro valve
Y16 - Fast clutch release electro valve
Y17 - Slow clutch release electro valve
S

- Clutch run position sensor

T

- Air vent cap

Actuator operating pressure is 11 bars.

Internal channel diameters are as follows:

-

2.5 mm for fast engagement/release;

-

1.5 mm for slow engagement/release.

Actuation times at start, subject to load, slope and accelerator pedal position, are as follows:

-

Initial engagement: ~ 1 sec.

-

Modulated release: ~ 4 sec.

The times change as follows during gear changes to enable fast and precise synchronization:

-

Modulated opening: ~ 0.6 sec.

-

Complete opening: ~ 0.3 sec.

-

Modulated closing: ~ 1 sec.

Actuator features

-

Operating fluid:

air (min. 6 bar max 11.5 bar)

-

Power:

24 Volt

-

Load on lever in operating conditions: 382 kg

-

Operating temperature:

40

°C + - 120 °C

-

Cylinder diameter:

100 mm

-

Piston travel:

70 mm

III.186

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

001815t

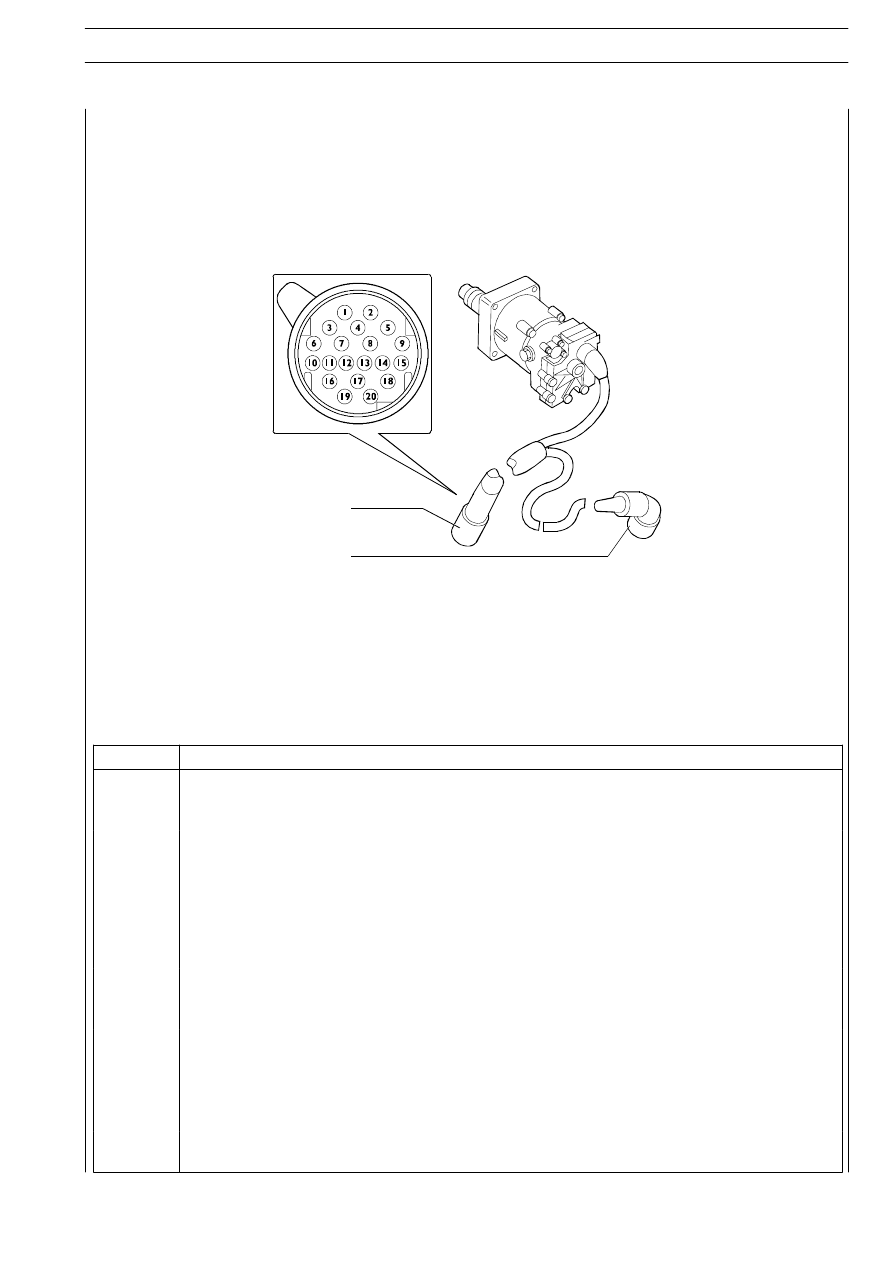

A. 20-pole connector - B. Output transmission rpm sensors

A

B

ELECTRONIC SYSTEMS

III.187

S

TRALIS

AT/AD

Clutch actuator Pin-out

The N.C. on/off type electro valves are powered at 24 Volt with ~ 14

÷ 20 Ohm resistance.

The sensor is powered by the center at 5 Volts and the return signal is between 0.5 and 4.5 Volt.

The clutch actuator is connected to the system via a 10-pole connector.

Pin

Function

1

-

2

-

3

-

4

-

5

-

6

Transmission speed sensor mass

7

Y17 electro valve signal (slow opening)

8

Y16 electro valve signal (fast opening)

9

Y15 electro valve signal (slow closing)

10

Clutch position sensor analogic signal (0.5)

11

Transmission output speed sensor signal

12

Y14 electro valve signal (fast closing)

13

-

14

-

15

Clutch position sensor power

16

Y15 - Y17 electro valve mass

17

Y14 - Y16 electro valve mass

18

-

19

Transmission speed sensor power

20

Clutch position sensor mass
