Iveco Stralis AT/AD. Manual - part 299

73656

A

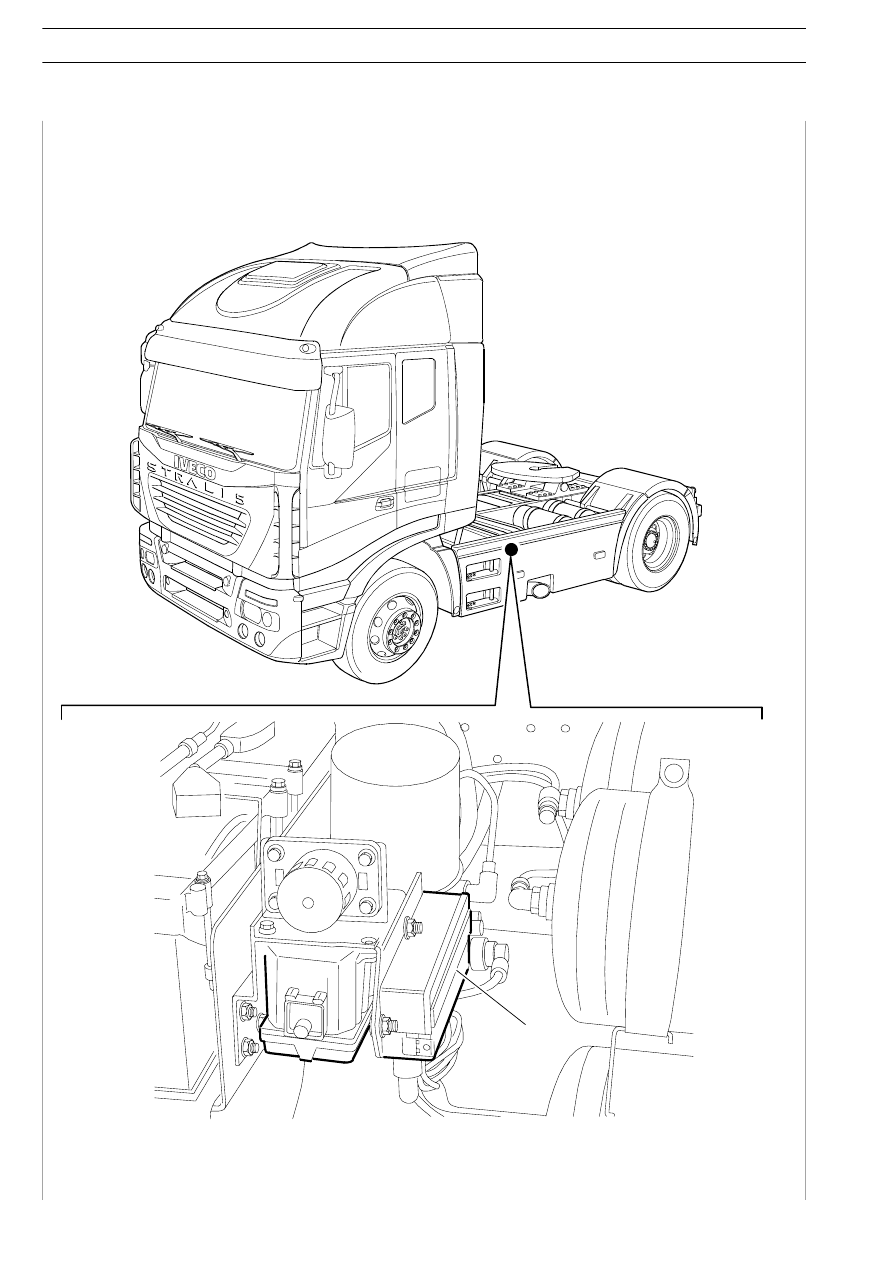

A. Supplementary fuse holders

49847

II.8

COMPONENTS

S

TRALIS

AT/AD

Base - January 2003

Positioned on the vehicle left side close to the batteries and the TGC. Levering on the two springs on cover (A) accesses fuse holder
inside.

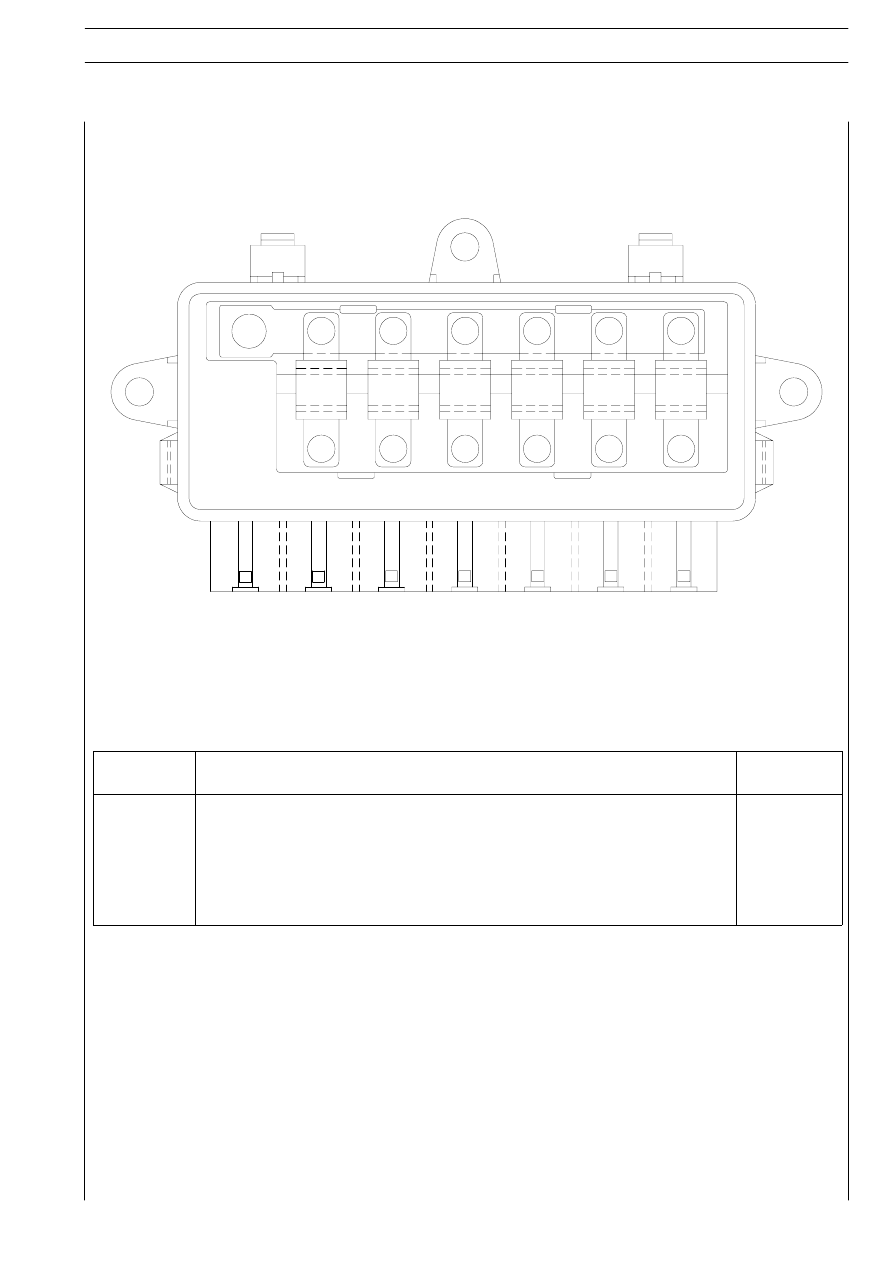

49731

1

2

3

4

5

6

24V

30A

24V

30A

24V

30A

24V

30A

24V

30A

24V

30A

COMPONENTS

II.9

S

TRALIS

AT/AD

Ref.

Function

Delivery

A

1

R.F.C. (right rear light power)

30

2

R.F.C. (left rear light power)

30

3

F.F.C. (right front light power)

30

4

F.F.C. (left front light power)

30

5

ABS/EBS PTO

30

6

-

-

79492

7

8

9

10

11

12

13

14

15 16 17

18

20

21

22

1

2

3

4

6

5

19

II.10

COMPONENTS

S

TRALIS

AT/AD

Base - January 2003

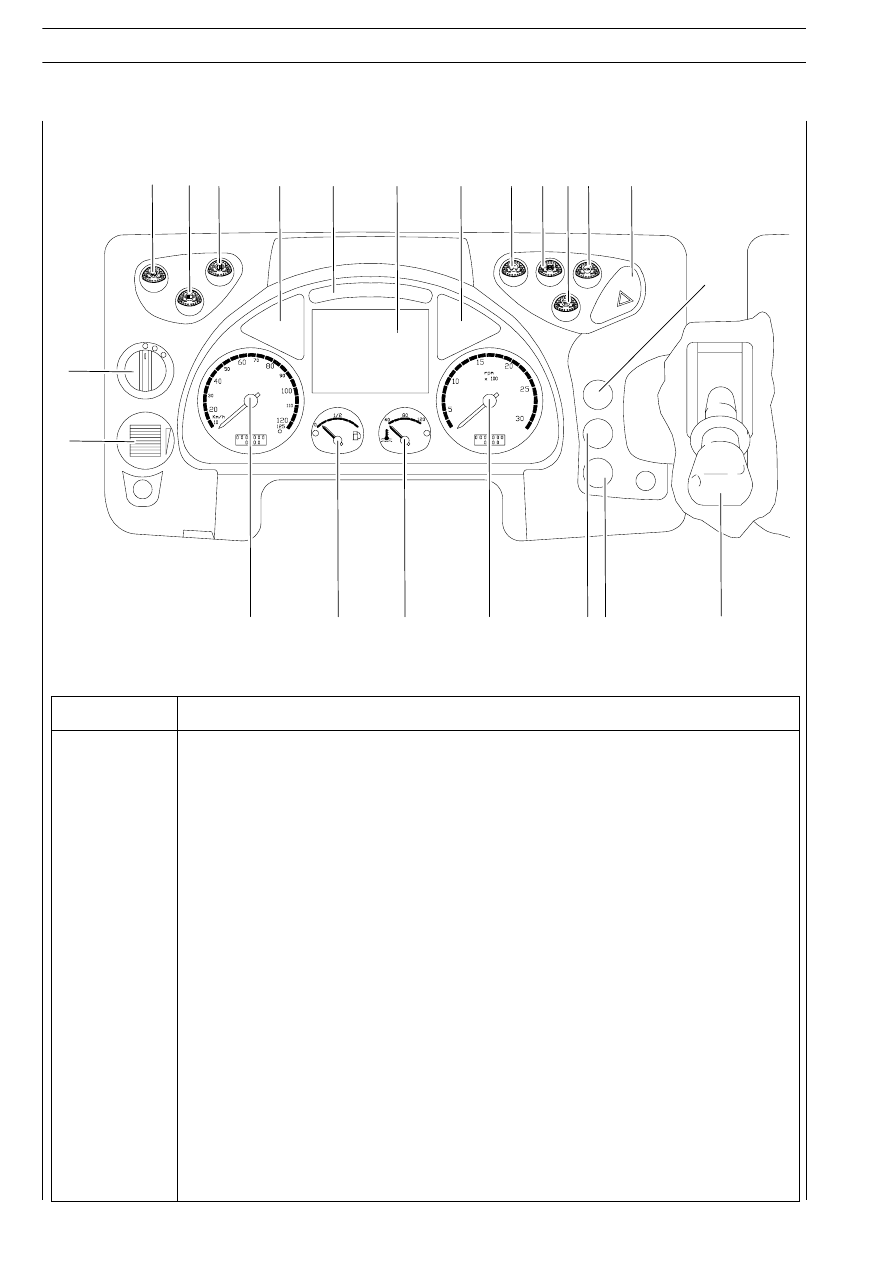

Ref.

Description

1

Revolution counter

2

Engine colloing liquid temperature indicator

3

Fuel level indicator

4

Tachograph display

5

Headlights attitude drive

6

External lights switch

7

Fog light connection switch

8

Supplementary headlights connection switch

9

Rear fog light connection switch

10

Optical indicators assembly

11

Optical indicators assembly

12

Display

13

Optical indicators assembly

14

Load plane light connection switch (fifth wheel light)

15

ABS connection switch

16

Heated windscreen connection switch (OPT)

17

ASR connection switch

18

Emergency lights connection switch

19

-

20

Parking brake

21

-

22

Free (on cabin overturning consent AS )

79493

*

1

2

3

4 5

6

7

8

9 10 11

12
13
14
15

16

17

24

23

18

19

20

21

22

COMPONENTS

II.11

S

TRALIS

AT/AD

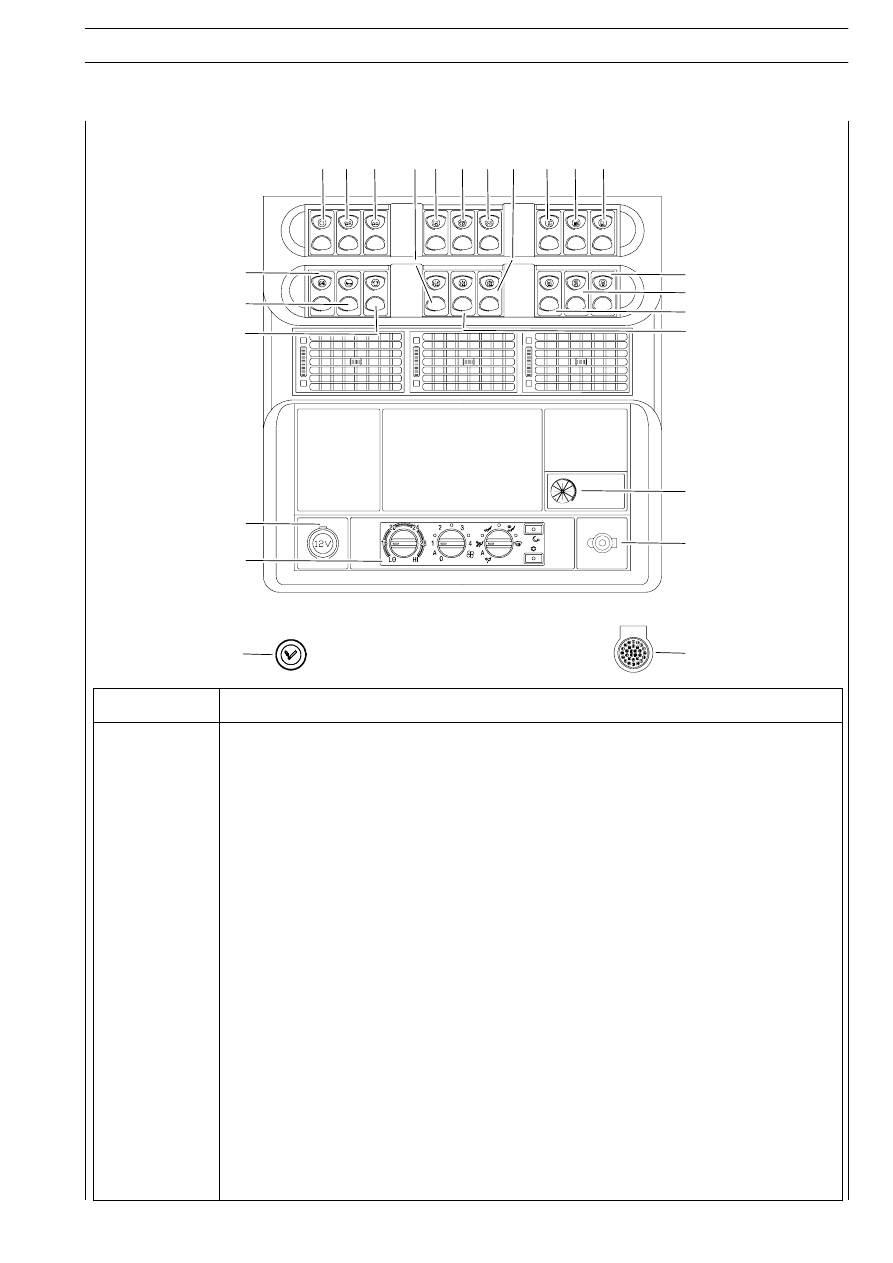

CENTRAL DASHBOARD CONTROLS

Ref.

Description

1

ABS engine brake connection switch

2

Third axle lifting/lowering button (OPT)

3

Pickup help button (OPT)

4

Power takeoff switch 1 (OPT)

5

Electric trapdoor control (OPT)

6

Sunshade curtain control (OPT)

7

Central roof lamp cabin lights

8

Multipower power takeoff control (OPT)

9

Roof side roof lamps cabin lights control

10

Fuel heater (OPT)

11

Rearview mirrors heating (before it was embedded into the door)

12

Switch for immediately connecting supplementary water heater (OPT)

13

Engine/cabin pre-heating selector (OPT)

14

Switch for connecting supplementary air heater (OPT - for manual version only)

15

Power takeoff 2 (OPT)

16

Supplementary water heater thermostat (OPT)

17

Key switch for ECO - POWER function

18

Heating/venting or air conditioner controls (OPT)

19

12V current outlet

20

Rotating lamps switch (OPT)

21

Pneumatic horns

22

General current remote control switch

23

Lighter

24

30-pole outlet for diagnosis / * Differential locking
