Iveco Stralis AT/AD. Manual - part 297





1

4

7

10

11

12

9

8

5

2

3

6

78247

I.38

GENERAL

S

TRALIS

AT/AD

Base - January 2003

Ref.

Function

Connector view

Cable colour

code

1

Tool compartment lighting switch positive

4448

2

Reading ceiling light positive

4412

3

Mass

0000

4

Refrigerator mass

0000

5

24 V refrigerator positive

7735

6

Bed module power supply positive

7906

7

Mass

0000

8

CAN (H) BCB line

WHITE

9

CAN (L) BCB line

GREEN

10

12 V telephone connection positive

7712

11

Telephone connection mass

0000

12

-

-

COMPONENTS

II.1

S

TRALIS

AT/AD

Components

Page

REMOTE CONTROL/FUSE HOLDER CENTER

3

SUPPLEMENTARY REMOTE SWITCHES

5

. . . . .

SUPPLEMENTARY FUSES

8

. . . . . . . . . . . . . . . . .

INSTRUMENT-HOLDER DASHBOARD

10

. . . . . .

CENTRAL DASHBOARD CONTROLS

11

. . . . . . .

CONTROLS ON THE STEERING WHEEL

12

. . . .

REARVIEW MIRRORS AND WINDOW

13

. . . . .

REGULATOR CONTROL ADJUSTMENT

LIGHT CONTROL

14

. . . . . . . . . . . . . . . . . . . . . .

DIAGNOSIS CONNECTOR

18

. . . . . . . . . . . . . . .

“VDI” ELECTRONIC CENTER

19

. . . . . . . . . . . . . .

WALL PASS

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

ALTERNATOR

25

. . . . . . . . . . . . . . . . . . . . . . . . . .

STARTER MOTOR

27

. . . . . . . . . . . . . . . . . . . . . . .

II.2

COMPONENTS

S

TRALIS

AT/AD

Base - January 2003

74001

BODY COMPUTER

70601

70602

70603

COMPONENTS

II.3

S

TRALIS

AT/AD

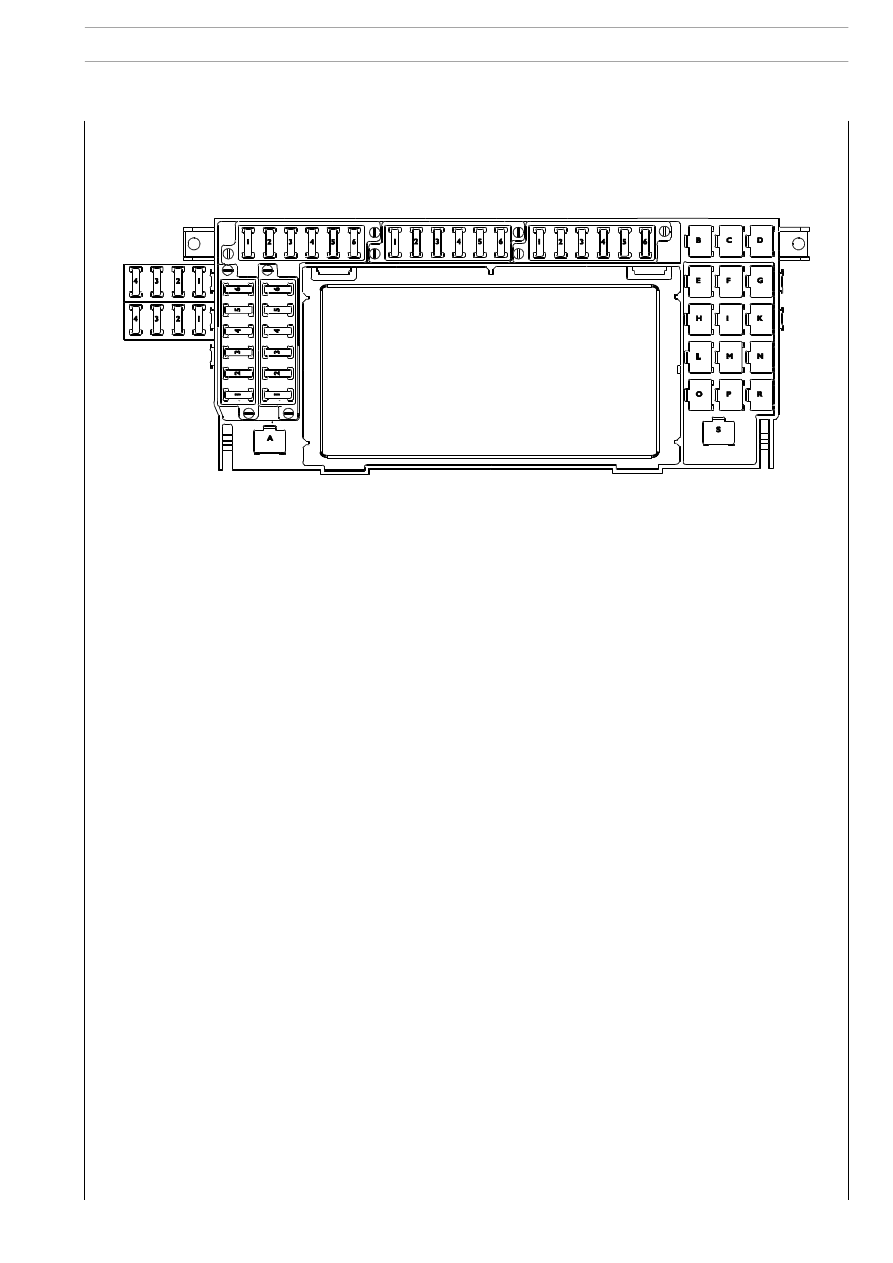

REMOTE CONTROL/FUSE HOLDER CENTER

Fuses

Black color fuse holder (70601)

Delivery (A)

Position

1

- Clamp 15 for air conditioning/heated ore-filter

5

2

- Food heater + Fridge / IC / BM (OPT) /Diagnosis connector

10

3

- Rev counter / IC / BM / diagnosis connector

3

4

- SWI

3

5

- Cigarette lighter / 24V/12V Voltage reducer / Preamplifier

20

6

- Overturned cabin / Headlights attitude / Drier resistance /

Presence of water in fuel filter / SHUT-OFF solenoid valve

5

Red color fuse holder (70602)

Delivery (A)

Position

1

- Eurotronic

10

2

- Eurotronic

10

3

- Internal VDI lighting / Tooling compartment lighting (AT)

5

4

- EBS / ABS

5

5

- ABS

5 (15 EBS)

6

- EBS / ABS

15

Natural color fuse holder (70603)

Delivery (A)

Position

1

- Operator door module (Opt)

20

2

- Operator door module (Opt)

20

3

- Rev counter / IC / Immobilizer

15

4

- EDC

20

5

- Body Computer

25

6

- Body Computer

25
