Iveco Stralis AT/AD. Manual - part 267

2

BODYWORK AND CHASSIS FRAME

S

TRALIS

AT/AD

Base - January 2003

Page

PROCEDURE FOR EMPTYING AND REFILLING THE

AIR-CONDITIONING SYSTEMS WITH R134A
REFRIGERANT

14

. . . . . . . . . . . . . . . . . . . . . . . . .

-

R134A refrigerant recovery and refilling station
(99305146)

14

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SAFETY STANDARDS

15

. . . . . . . . . . . . . . . . . . . . .

CONTROL FASCIA

16

. . . . . . . . . . . . . . . . . . . . . . .

OPERATION FLOW CHART

18

. . . . . . . . . . . . . . .

RECOVERING REFRIGERANT

FROM THE VEHICLE SYSTEM

19

. . . . . . . . . . . .

CREATING A VACUUM IN THE SYSTEM

21

. . . . .

RESTORING OIL IN THE SYSTEM

23

. . . . . . . . . . .

FILLING THE SYSTEM WITH REFRIGERANT

24

. . .

CHECKING THE PRESSURES IN THE SYSTEM

26

. .

OPERATIONS PRIOR TO DISCONNECTING THE

STATION FROM THE SYSTEM

26

. . . . . . . . . . . .

LEAK FINDER FOR AIR-CONDITIONING SYSTEMS

WITH HFC R134A (9905147)

26

. . . . . . . . . . . . .

REPAIR OPERATIONS

27

. . . . . . . . . . . . . . . . . . . . .

HEATER

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Removal

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADDITIONAL AIR HEATER SYSTEM

28

. . . . . . . . .

-

Removal

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DEFROST CONTROL MOTOR

28

. . . . . . . . . . . . .

-

Removal

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR RECIRCULATION DOOR CONTROL

MOTOR

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Removal

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ELECTRIC FAN

30

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Removal

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

HEATER RADIATOR

30

. . . . . . . . . . . . . . . . . . . . . .

-

Removal

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

POLLEN FILTER

32

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Removal

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR-CONDITIONER COMPRESSOR

32

. . . . . . . . .

-

Removal

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR-CONDITIONER CONDENSER

33

. . . . . . . . . .

-

Removal

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OUTSIDE AIR TEMPERATURE SENSOR

33

. . . . . . .

-

Removal

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BODYWORK AND CHASSIS FRAME

3

S

TRALIS

AT/AD

TYPE OF CAB

VEHICLES

CAB LENGTH

LOW

ROOF

INTERMEDIA

TE HEIGHT

ROOF

STRALIS

AT

LONG

F

F

STRALIS

AD

SHORT

F

85697

The cab is of an advanced type, hydraulically tilting by manual
control.

Tilting angle 60

°.

Construction in pressed and welded steel.
Protection: Box opening anticorrosive protection.
Door and outer panel inner side framework coated with
galvanised metal sheet.

General information

5501

CAB

Figure 1

CAB TILTING SYSTEM COMPONENT PARTS

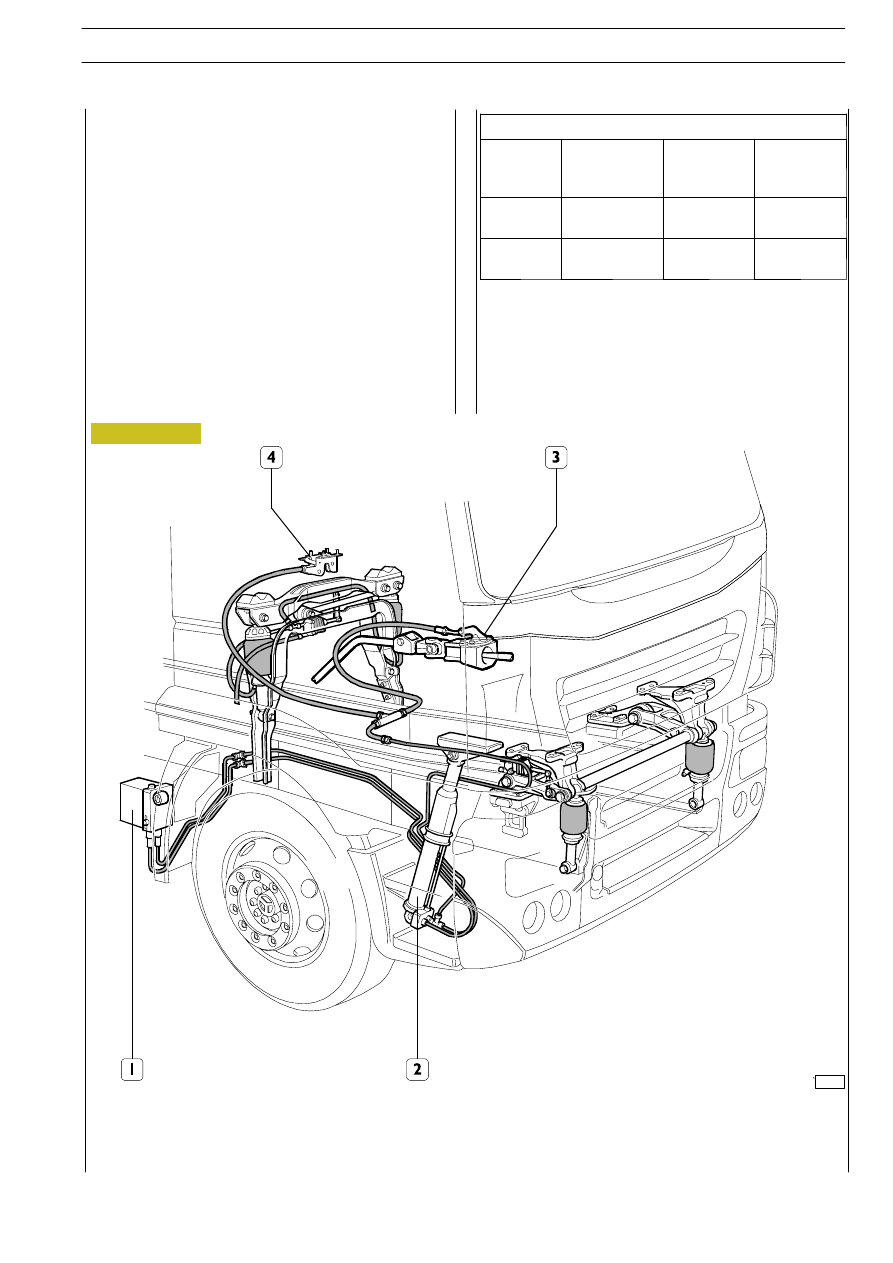

1. Hand driven pump - 2. Cab lifting cylinder - 3. Hydraulic actuator to release gearbox control telescopic tie rod (only for

mechanic gearbox) - 4. Cab hitching up lock

CAB TILTING

Cab suspension type:

- mechanic

- pneumatic on request only on AT vehicles with middle

to high roof.

85698

Figure 2

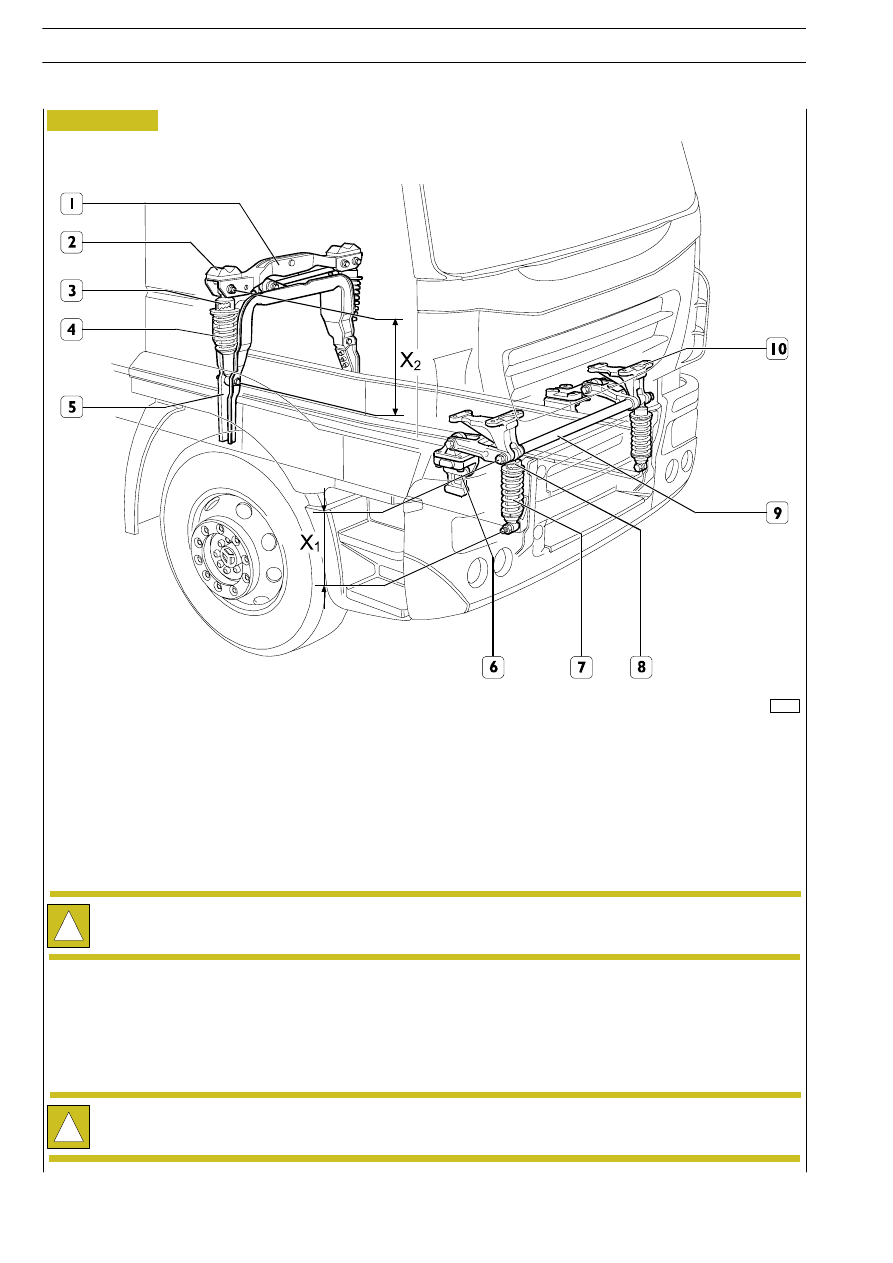

1. Cross member - 2. Rubber block - 3. Rear shock absorber regulator - 4. Rear shock absorber - 5. Bracket - 6. Support -

7. Front shock absorber - 8. Front shock absorber regulator - 9. Torsion bar - 10. Brackets - 11. Torsion bar

Cab driving position adjustment

With cab under static load condition, check length X

2

of front shock absorbers (7) and length X

1

of rear shock absorbers (4).

!

By static load it is only meant the load that is determined by the type of cab fitting.

Such length as measured between the center distances of shock absorber eyelets, must result to be :

X

1

=

400 mm

X

2

=

380 mm

If different values are found, rotate the regulator (3 and/or 8) of relevant shock absorbers with a suitable wrench.

!

The regulator is provided with 5 marks, each mark, starting from the central reference mark, corresponding to a length
shift of 4 mm.

4

BODYWORK AND CHASSIS FRAME

S

TRALIS

AT/AD

Base - January 2003

85700

LOCATION OF CAB SUSPENSION COMPONENTS

1. Service supply — 2. Rear shock absorber — 3. Front levelling valve — 4. Front shock absorber — 5. Tie rod for valve (3)

6. Torsion bar — 7. Rear levelling valve — 8. Tie rod for valve (7) — 9. Stabilizer bar.

Check and/or adjust length X

1

of tie rods (5) and length X

2

of tie rod (8). Such length, measured between the center distances

of articulated pins, must be:
X

1

= 94

± 1 mm - X

2

= 83

± 1 mm -

554275

Adjusting the levelling valve linkage

74094

Figure 3

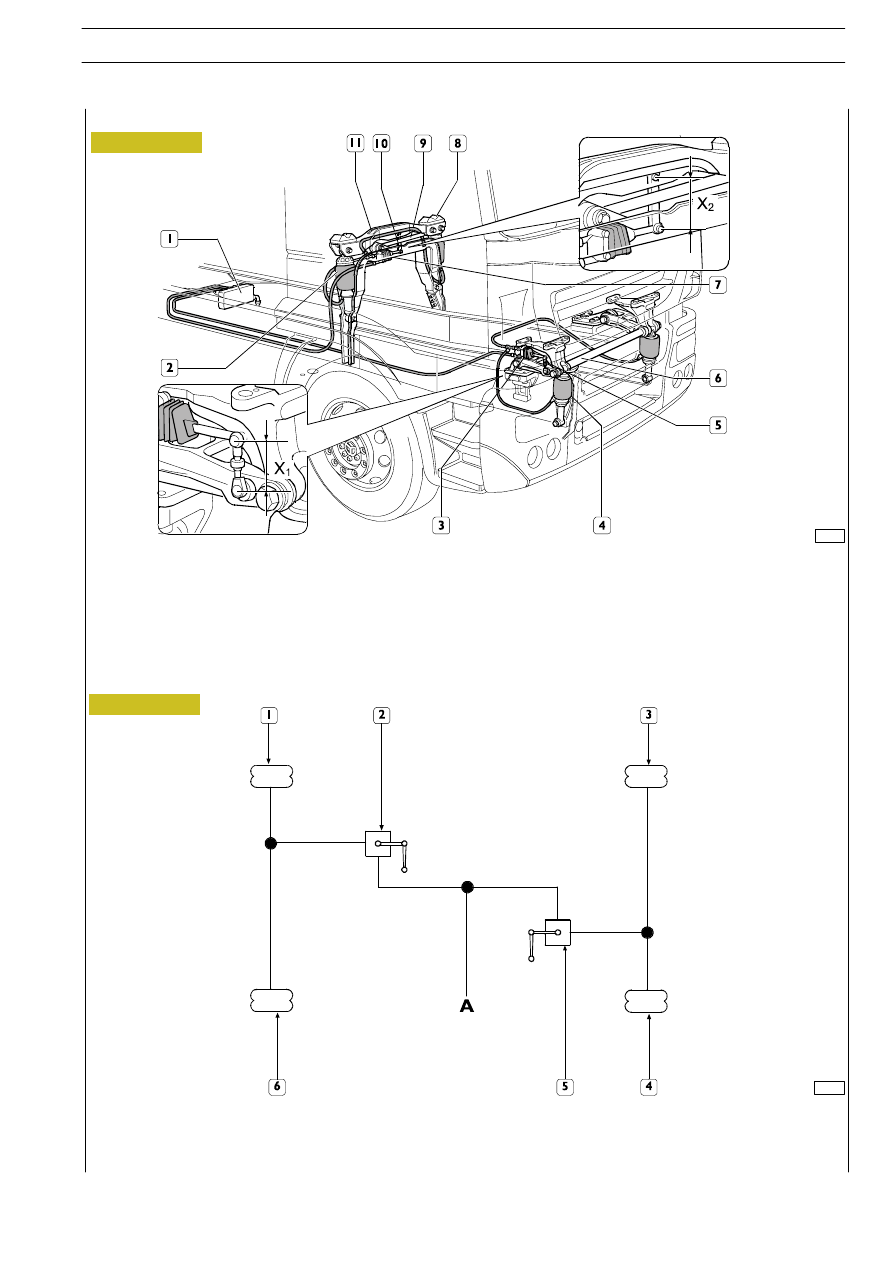

CAB SUSPENSION PNEUMATIC SYSTEM WORKING DIAGRAM

1. Right-hand front air spring — 2. Front levelling valve — 3. Right-hand rear air spring — 4. Left-hand rear air spring

5. Rear levelling valve — 6. Left-hand front air spring — A. Service supply (8.5 bars)

Figure 4

BODYWORK AND CHASSIS FRAME

5

S

TRALIS

AT/AD

Cab pneumatic suspension
