Iveco Stralis AT/AD. Manual - part 266

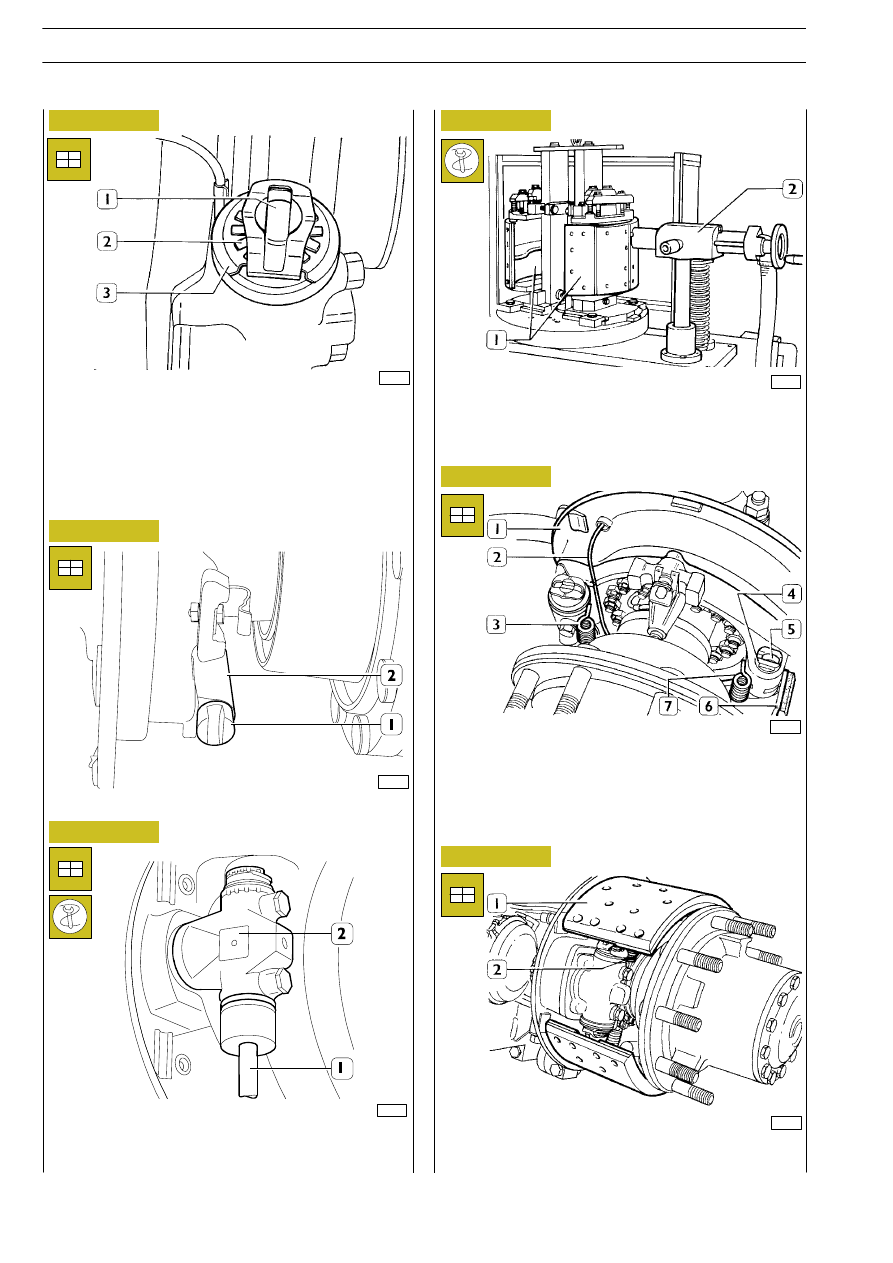

Figure 173

Figure 174

60222

Figure 175

71787

Figure 176

Figure 177

Fully screw down the adjustment units (2) and unscrew by one
turn.
This implements automatic brake lining wear recovery.
Align the milling of the plug (1) for the linings with the slot of
the clip (3).

For Rockwell type brakes

40523

Figure 178

40525

Position the semicircular plugs (5) on the shoe supporting pin
(4) and mount the bottom shoe (6).
Insert the lining wear indicator cable into the clips (

⇒) and into

the hole in the brake (1); insert the return springs (3 and 7)
onto the shoe (6).

40524

Using device 99301006 (2), turn the brake linings (1).

For Perrot type brakes

Fit thrust pins (1) into brake body (2).

Using the key 99373002 (1), drive the metal rings of the seals
onto the brake assembly (2).

40514

Mount the top shoe (1) and hook the spring (2) onto it and
then the spring (7, Figure 177).

S

TRALIS

AT/AD

122

AIR SYSTEM - BRAKES

Base - January 2003

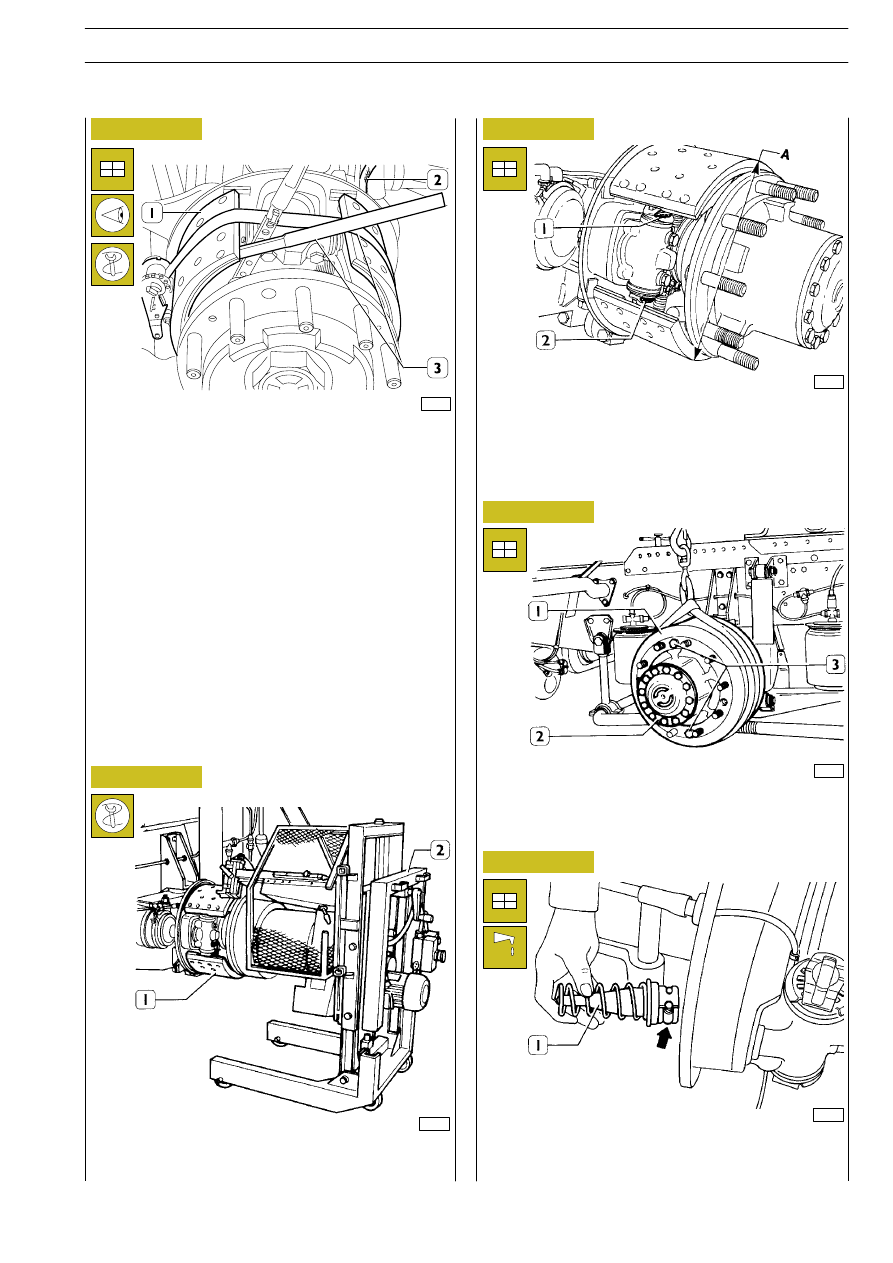

For Perrot and Rockwell type brakes

Figure 179

Figure 180

Figure 181

Figure 182

Figure 183

60227

40527

If you have device 99305079 (2) instead of 99301006 (2,
Figure 176), turn the brake linings (1).

40514A

Unscrew the adjustment units (1 and 2) to the same extent
to obtain the diameter A, 2 mm less than the diameter of the
brake drum to mount.

40529

Fit the brake drum (1) and secure it to the wheel hub (2) with
the screws (3).

40530

Grease the wedge-shaped control unit (1). Insert it in its seat,
taking care that the rollers (

⇒) are positioned in the sliding race.

Electrically connect brake lining wear indicator cable (2), aiding
the fastening nut on the shoe. Fit shoes (1) into the proper
seat, ”Anchor” writing marked on the shoe shall be set near
the thrust pins and be faced towards the operator.
Hook shoe return springs by tool 99372211 (3).

For Rockwell and Perrot type brakes

AIR SYSTEM - BRAKES

123

S

TRALIS

AT/AD

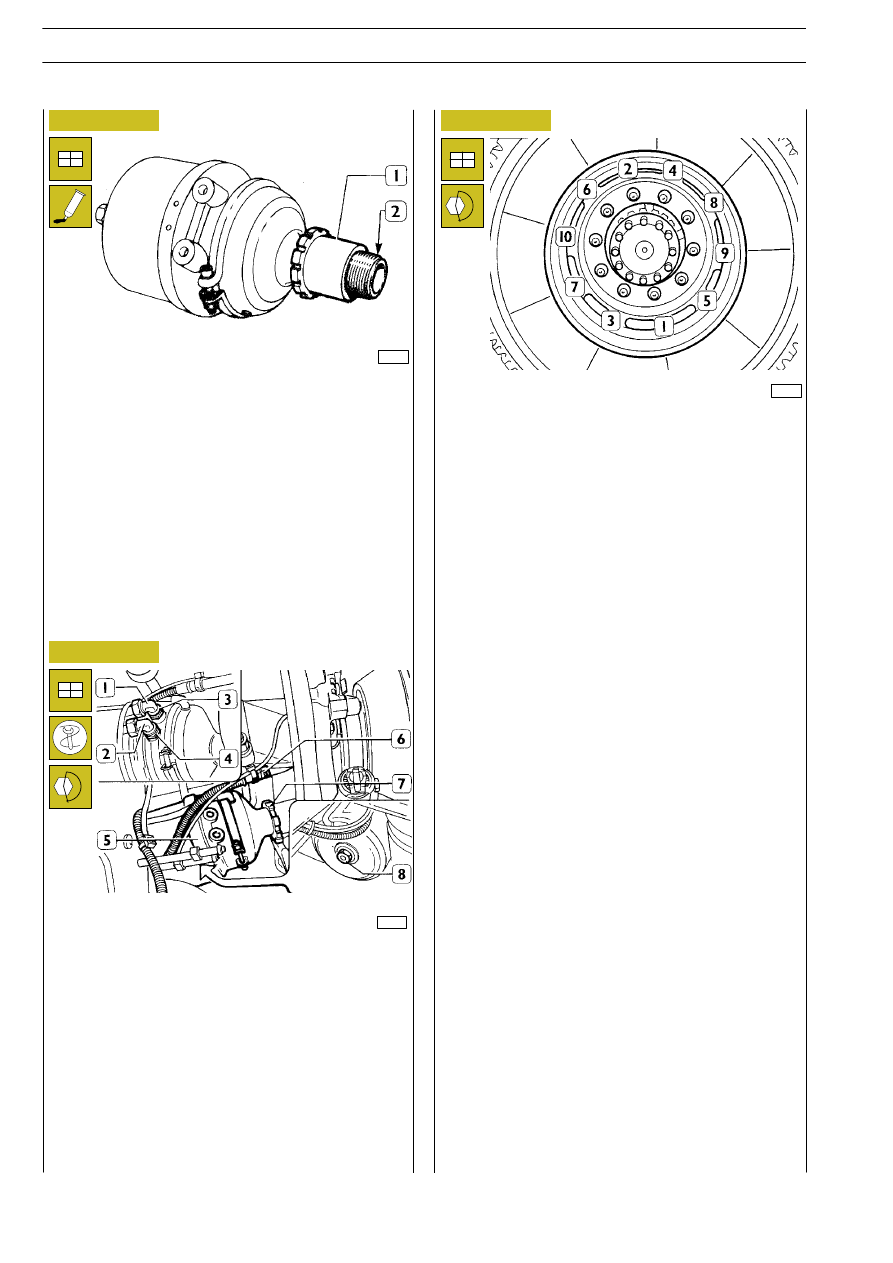

For Rockwell type brakes

Figure 184

Figure 185

Figure 186

36757

40531

40564

Screw the ring nut (1) by hand onto the sleeve (2) as far as it
will go.
Apply non-hardening sealant type LOCTITE 573 on the first
few threads of the sleeve.

Screw the combined cylinder (5) fully down into its seat.
Check that the holes for the supply fittings are in the same
position found on removal; if they are not, unscrew the
combined cylinder appropriately.
Mount the fittings (3 and 4) and connect the supply pipes (1
and 2).
Supply the diaphragm sections of the combined cylinder by
applying the service brake.
With the wrench 99356006, tighten the ring nut (7) to the
required torque. Connect the brake lining wear indicator cable
electrical connection (6).
Restore the operation of the combined cylinder (5) screwing
down the screw (8) fully.

Mount the wheels and tighten the fixing nuts to the required
torque according to the diagram shown in the figure.

On completing this process, start the engine to recharge the
pneumatic system.
Drive the vehicle in both directions, press the brake pedal
repeatedly, to let the brake linings settle in and recover the
clearance between the brake linings and the drum.

S

TRALIS

AT/AD

124

AIR SYSTEM - BRAKES

Base - January 2003

BODYWORK AND CHASSIS FRAME

1

S

TRALIS

AT/AD

5501

Bodywork

5001

Chassis frame

Page

CAB

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- General information

3

. . . . . . . . . . . . . . . . . . . . .

CAB TILTING

3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Cab mechanic suspension

4

. . . . . . . . . . . . . . . . .

- Cab driving position adjustment

4

. . . . . . . . . . . .

- Adjusting the levelling valve linkage

5

. . . . . . . . . .

- Cab pneumatic suspension

5

. . . . . . . . . . . . . . . .

CAB AIR-CONDITIONING

6

. . . . . . . . . . . . . . . . .

- General

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VENTILATION

6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Description

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

AIR-CONDITIONING AND HEATING

7

. . . . . . .

- Description

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Air-conditioning

7

. . . . . . . . . . . . . . . . . . . . . . . .

- Air-conditioning controls assembly

7

. . . . . . . . . .

- Manual

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Heating and ventilation

7

. . . . . . . . . . . . . . . . . . .

- Heating

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COMPONENT LAYOUT (WEBASTO AIR

CONDITIONER)

8

. . . . . . . . . . . . . . . . . . . . . . .

HEATER ASSEMBLY COMPONENT LAYOUT

(WEBASTO)

9

. . . . . . . . . . . . . . . . . . . . . . . . . .

- Outside temperature sensor

10

. . . . . . . . . . . . . . .

- Compressor

10

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Condenser and safety pressure switches

11

. . . . . .

- Geared motors

12

. . . . . . . . . . . . . . . . . . . . . . . . .

- Evaporator temperature sensor

13

. . . . . . . . . . . .

- Expansion valve

13

. . . . . . . . . . . . . . . . . . . . . . . . .
