Iveco Stralis AT/AD. Manual - part 253

S

TRALIS

AT/AD

70

AIR SYSTEM - BRAKES

Base - January 2003

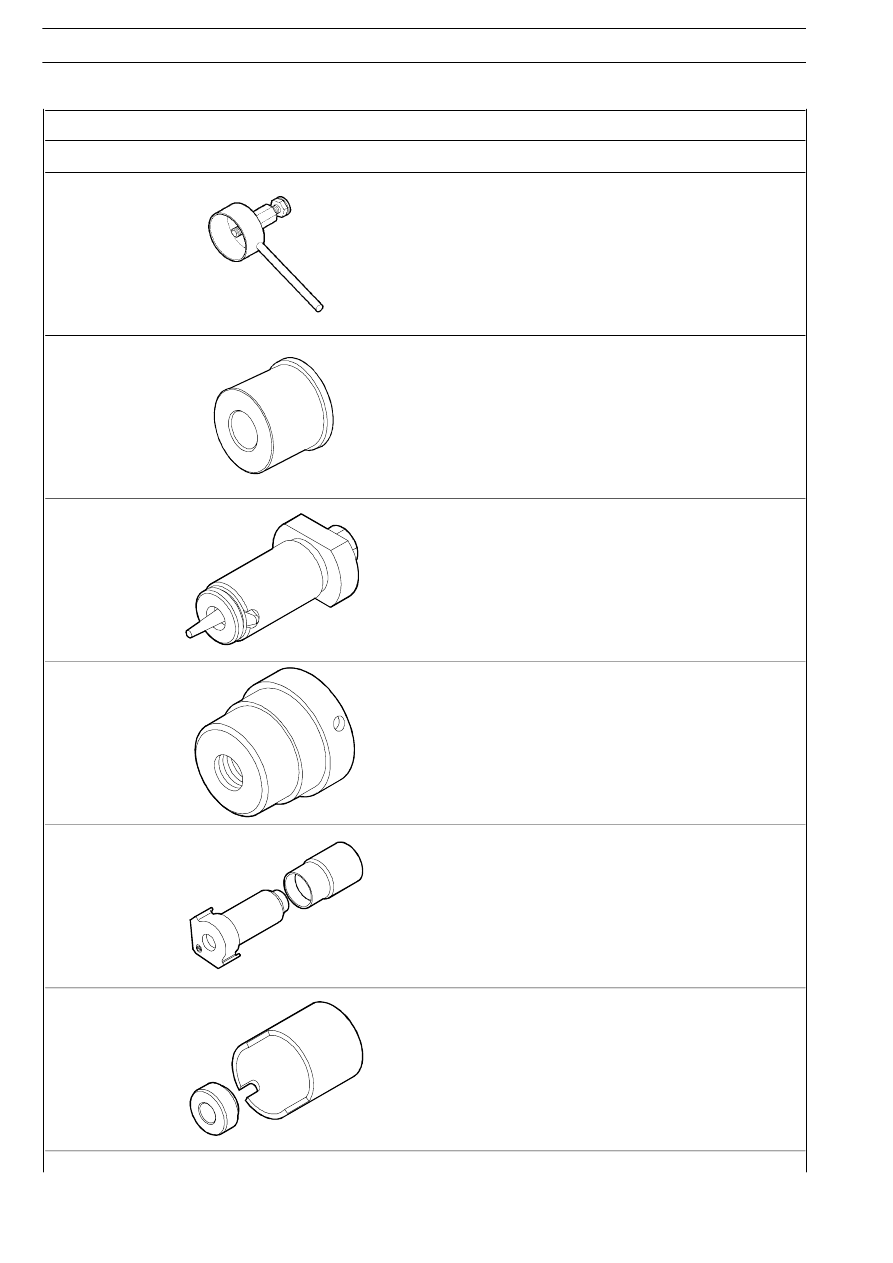

TOOL NO.

DESCRIPTION

99372239

Tool to mount thrust units with brake caliper guard

99372240

Tool to remove and refit brake caliper sliding bush guide bushings
(use with 99372237)

99372242

Tool for notching brake caliper sliding bush guide bushing

99372243

Tool for mounting thrust pressure inner seals (use with 99372239)
and for mounting the brass bush of brake caliper guide pin (use with
99372240 and with the screw of 99372237)

99372244

Tool for mounting the rubber bush of brake caliper guide pin (use
with the screw of 99372237)

99372245

Tool for dismounting the rubber bush of brake caliper guide pin
(use with the screw of 99372237)

AIR SYSTEM - BRAKES

71

S

TRALIS

AT/AD

TOOLS

TOOL NO.

DESCRIPTION

99373004

Key to remove brake cylinder gasket (Rockwell)

99374132

Installer, wheel hub inner seal (use with 99370006)

99374134

Installer, wheel hub inner seal

99387050

Cutters for polyamide pipes

99388001

Wrench (80 mm) for wheel hub bearing adjustment nut

99389816

Torque multiplier x 4, with square fitting, 3/4” in, 1” out
(maximum torque 2745 Nm)

S

TRALIS

AT/AD

72

AIR SYSTEM - BRAKES

Base - January 2003

TOOL NO.

DESCRIPTION

99389817

Torque wrench (60-32 Nm) with 1/2” square fitting

99389819

Torque wrench from 0 to 0.9 kgm with 1/4” square fitting

99395026

Tool to check rolling torque of wheel hubs
(use with torque wrench)

99395684

Dial gauge with magnetic base

AIR SYSTEM - BRAKES

73

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA - PNEUMATIC SYSTEM

DESCRIPTION

Compressor

- WABCO 412 352 008

Single cylinder

Capacity

352 cm

3

Bore

85 mm

Stroke

62 mm

Head cooling

Water

Max. continuous rpm

3000 r.p.m.

Max. working pressure

14 bar

- KNORR-BREMSE 2W460R

Twin cylinder

Capacity

464 cm

3

Bore

86 mm

Stroke

40 mm

Head cooling

Water

Max. continuous rpm

3060 r.p.m.

Max. working pressure

14 bar

A.P.U.

- KNORR ZB 4592 - ZB 4593

Safety valve opening pressure

13.0

± 4 bar

Max. working pressure

13.0 bar

Disconnecting pressure

10.5

± 0.2 bar

Duty temperature

-40 to +80

°C

- KNORR ZB 4597

Safety valve opening pressure

14.5

± 4.0 bar

Max. working pressure

13.0 bar

Disconnecting pressure

12.5

± 0.2 bar

Duty temperature

-40 to +80

°C

Air tanks

4 x 2 vehicles

Tank capacity

Total

Working

4 x 2 vehicles

151

201

301

801

Total

capacity

Working

pressure

190 S.. P/FP-CT

2

1

70

10.5

190 S.. /FP-D

1

1

50

10.5

440 S.. T/P/FP - LT/FP-CT

2

1

70

10.5

6x2 P vehicles
260 S.. YP/YPS/YPT/YFP/YFS/YTN

3

1

90

10.5

260 S.. Y/FP-D/FS-D

2

1

70

10.5

6x2 C vehicles
440 S.. TX/P

1

2

1

85

10.5

6x4 vehicles
440 S.. TZ/P

3

1

90

10.5
