Iveco Stralis AT/AD. Manual - part 222

Figure 55

9

8

7

2

6

5

4

3

2

1

61551

56

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

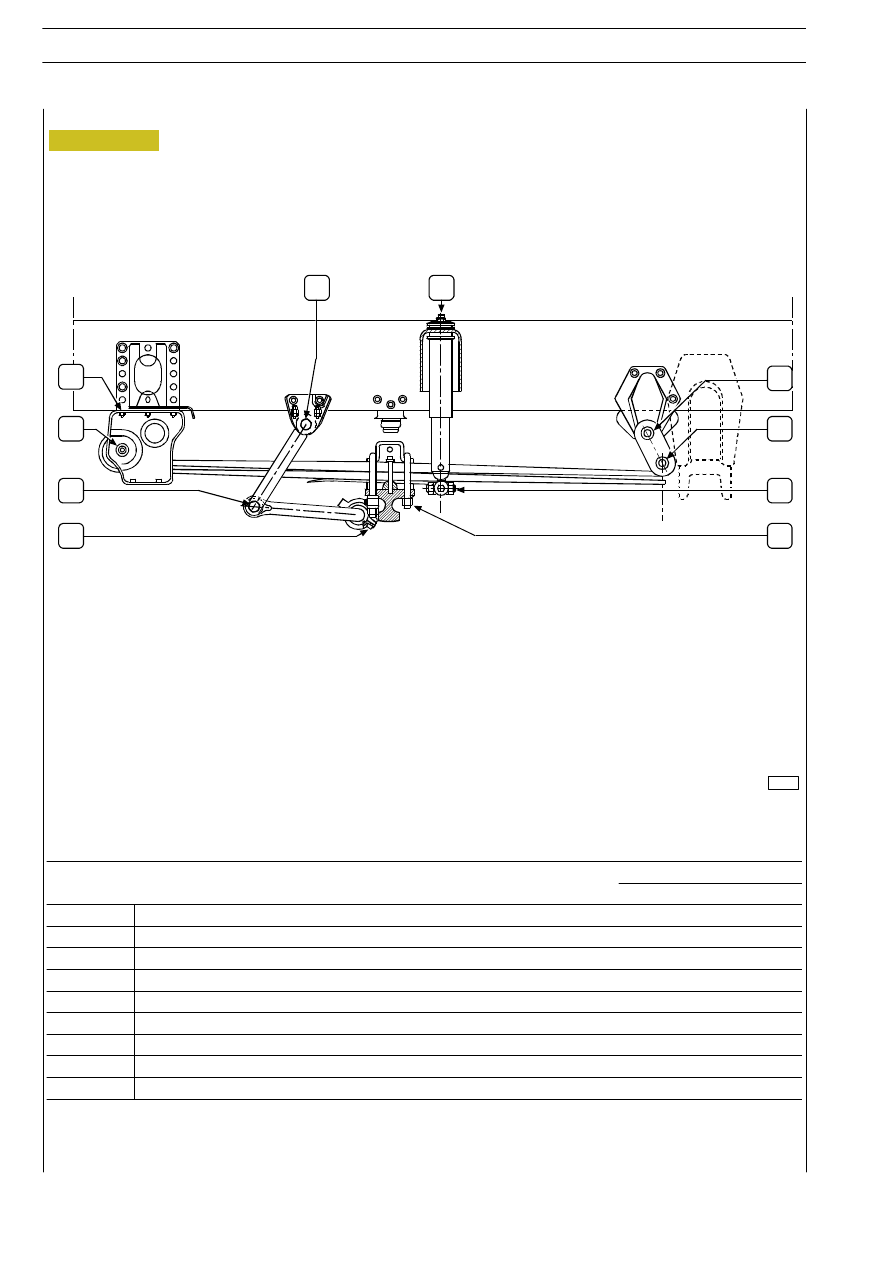

Mechanical front suspension

PART

TORQUE

Nm

kgm

1

M14 flanged nut for bolt securing front mounting to chassis frame

200 to 160

20 to 16

2

M20 x 1.5 flanged nut for bolt fixing front and rear leaf spring

780 to 640

78 to 64

3

M18 screw fixing stabilizer bar to link rod

715 to 585

71.5 to 58.5

4

M12 socket-head screw fixing flexible connection to axle

122 to 100

12.2 to 10

5

M20 x 1.5 nut with collar for brackets: fixing leaf spring to axle

510 to 410

51 to 41

6

M16 flanged nut for bolt fixing bottom shock absorber

165 to 135

16.5 to 13.5

7

M20 x 1.5 flanged nut for bolt fixing shackle to rear mounting

780 to 640

78 to 64

8

M14 x 1.5 nut fixing top shock absorber

70 to 57

7 to 5.7

9

M20 flanged nut for bolt fixing stabilizer bar to mounting

480 to 395

48 to 39.5

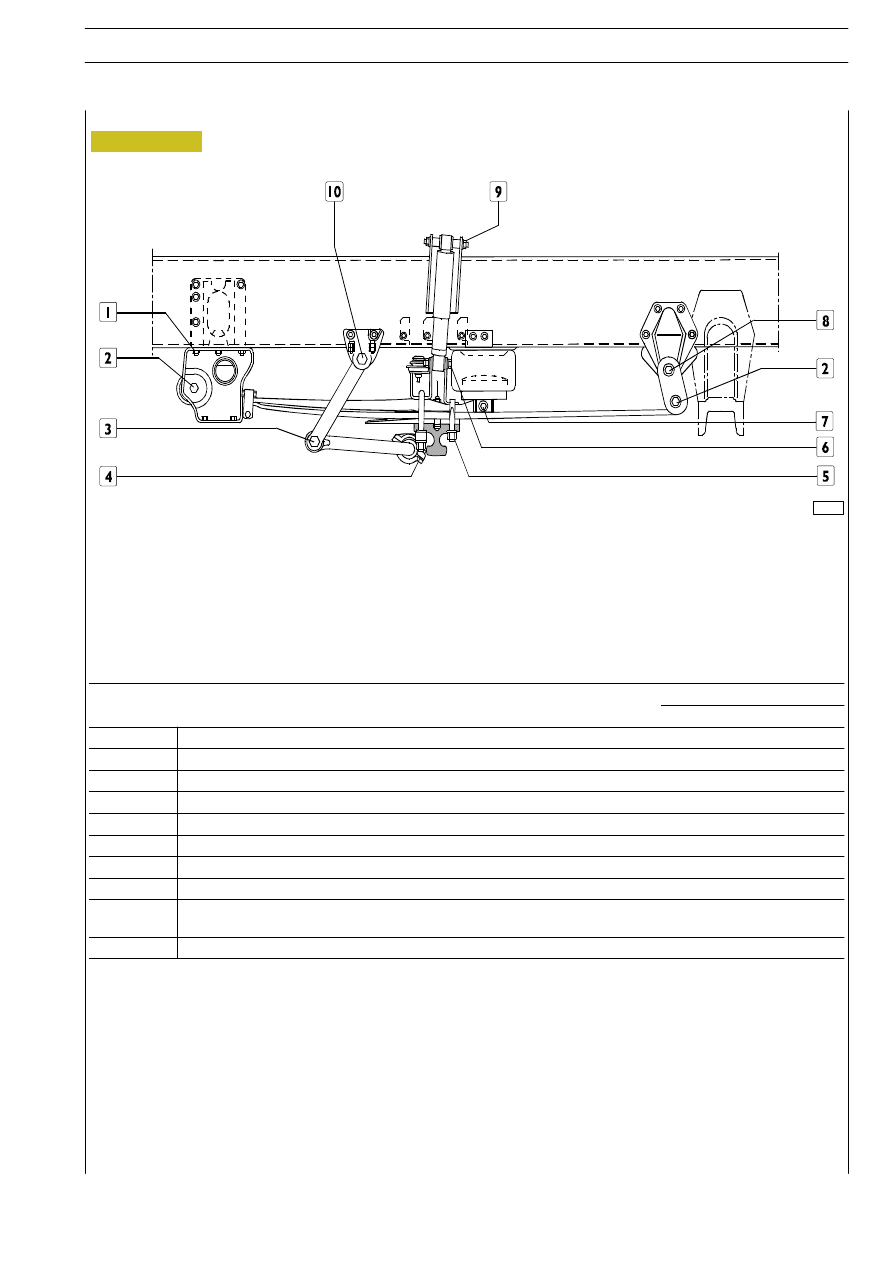

Pneumatic front suspension

Figure 56

73801

SUSPENSIONS

57

S

TRALIS

AT/AD

PART

TORQUE

Nm

kgm

1

M14 flanged nut for bolt securing front mounting to chassis frame

200 to 160

20 to 16

2

M20 x 1.5 flanged nut for bolt fixing front and rear leaf spring

780 to 640

78 to 64

3

M18 screw fixing stabilizer bar to link rod

715 to 585

71.5 to 58.5

4

M12 socket-head screw fixing flexible connection to axle

122 to 100

12.2 to 10

5

M20 X 1.5 flanged nut for brackets: fastening of leaf spring to axle

510 to 410

51 to 41

6

M16 flanged nut for bolt fixing bottom shock absorber

165 to 135

16.5 to 13.5

7

M16 screw fixing air spring

249 to 204

24.9 to 20.4

8

M20 x 1.5 flanged nut for bolt fixing shackle to rear mounting

780 to 640

78 to 64

9

M14 x 1.5 flanged nut fixing top shock absorber for bolt fixing top shock absorber
M16 flanged nut for bolt fixing top shock absorber

70 to 57

165 to 135

7 to 5.7

16.5 to 13.5

10

M20 flanged nut for bolt fixing stabilizer bar to mounting

480 to 395

48 to 39.5

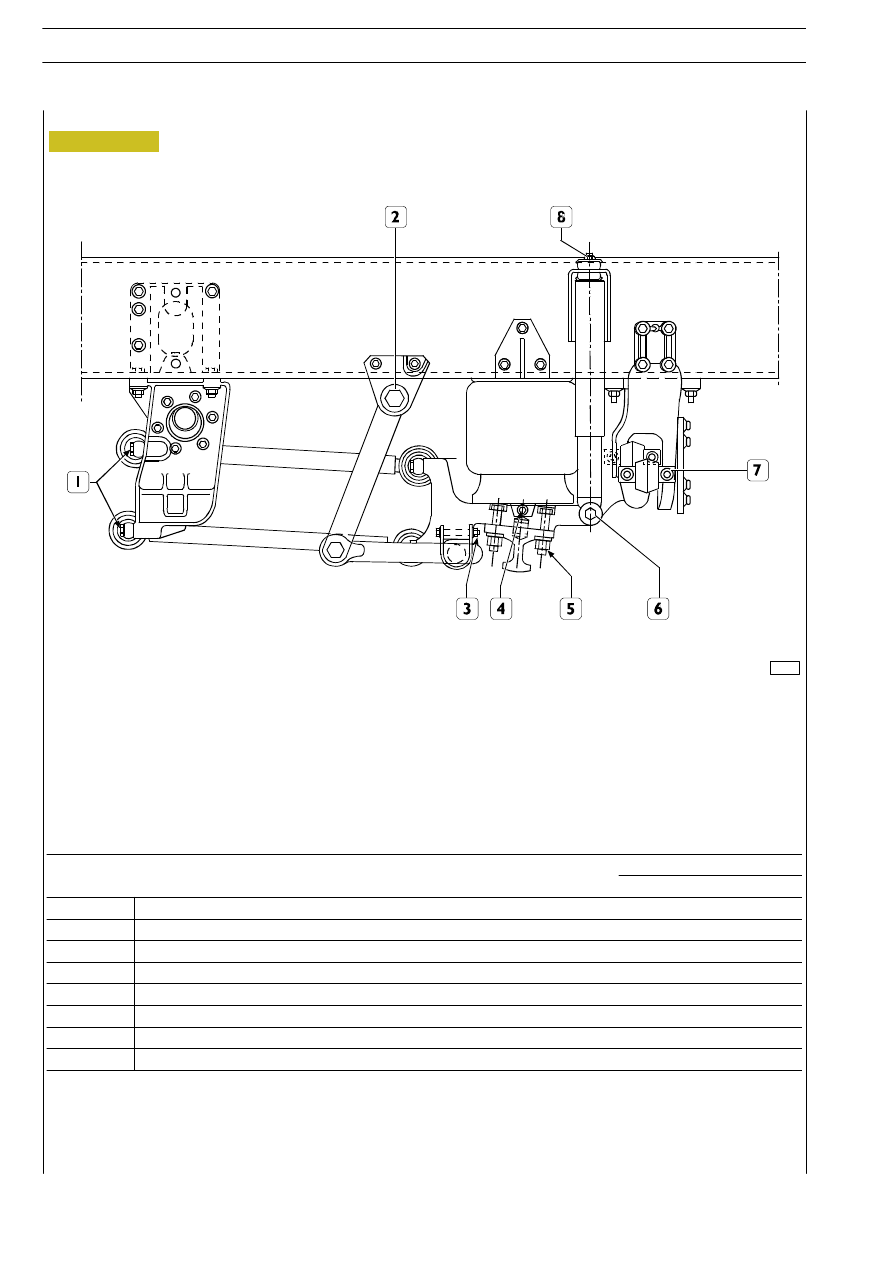

Pneumatic front suspension with bars

74373

Figure 57

58

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

PART

TORQUE

Nm

kgm

1

M18 screw fixing longitudinal rods to mountings

420 to 344

42 to 34.4

2

M20 nut for pin fixing link rod to chassis frame and to stabilizer bar

480 to 395

48 to 39.5

3

M14 screw fixing flexible anchor to axle

197 to 161

19.7 to 16.1

4

M12 screw fixing air spring to mounting

133 to 109

13.3 to 10.9

5

M20 x 1.5 nut for bolt fixing anchoring mount to axle

510 to 417

51 to 41.7

6

M20 screw fixing shock absorber to axle

285 to 233

28.5 to 23.3

7

M16 nut for bolt fixing Panhard bar to mountings

227 to 186

22.7 to 18.6

8

M14 x 1.5 nut fixing shock absorber to chassis frame

70 to 57

7 to 5.7

Figure 58

73802

SUSPENSIONS

59

S

TRALIS

AT/AD

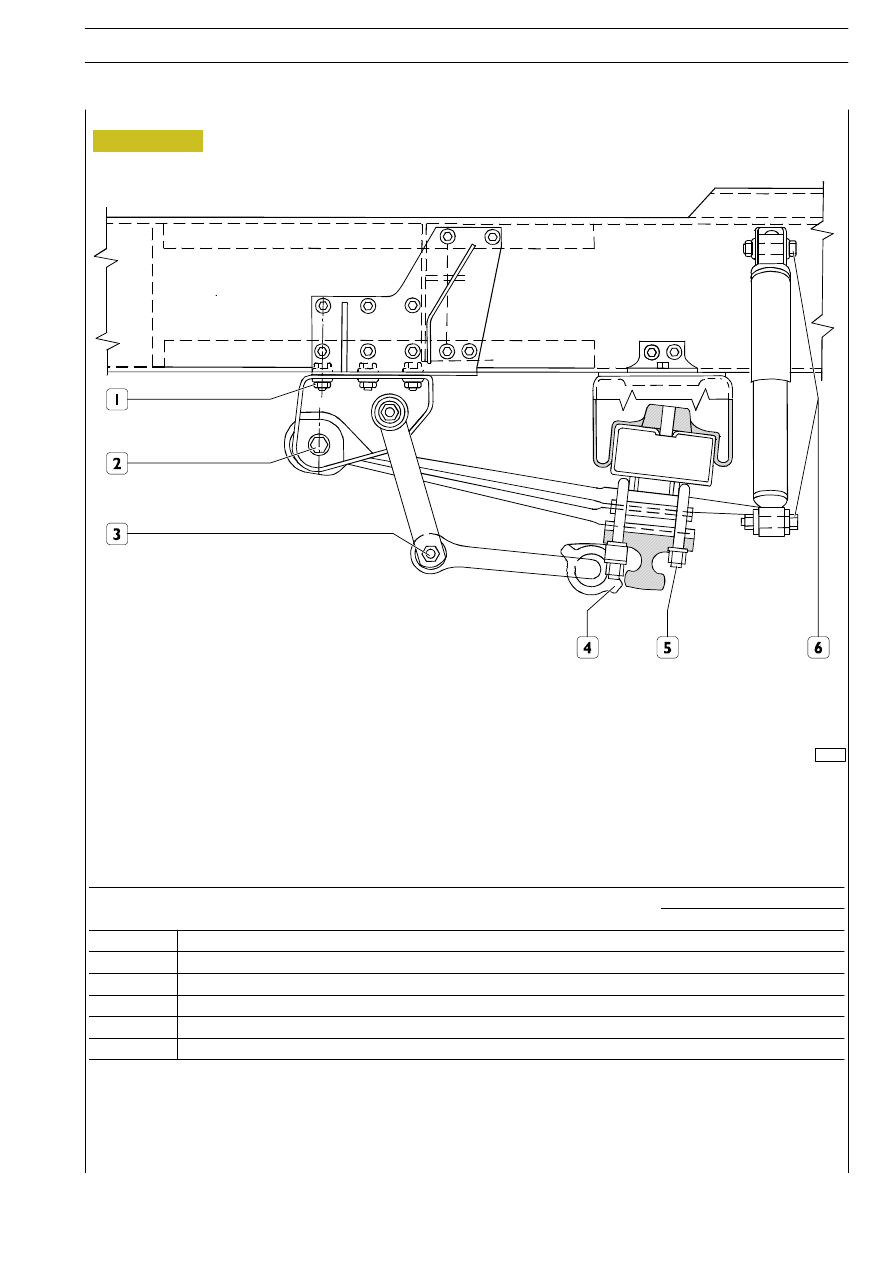

Central added axle pneumatic suspensions
6x2 C vehicles

PART

TORQUE

Nm

kgm

1

M14 flanged nut for bolt fixing front mounting to chassis frame

200 to 160

20 to 16

2

M20 x 1.5 flanged nut for bolt fixing front leaf spring

780 to 640

78 to 64

3

M18 screw fixing stabilizer bar to link rod

715 to 585

71.5 to 58.5

4

M12 socket-head screw fixing flexible connection to axle

122 to 100

12.2 to 10

5

M20 x 1.5 nut with collar for brackets: fixing leaf spring to axle

510 to 410

51 to 41

6

M16 flanged nut for bolt fixing bottom and top shock absorber

165 to 135

16.5 to 13.5
