AIR BLEEDING FROM THE HYDRAULIC CIRCUIT

501430

Filling up and bleeding the power
steering hydraulic circuit (circuit 1)

Bleed the air from the power steering circuit, working as
follows:
- fill up the circuit tank with the required oil type;
- rotate the engine with the starter motor and top up with

oil continuously, to prevent the pump from taking in air;

- top up the oil until the level is not below the upper mark

of the dipstick;

- start the engine and have it run at idling speed while

checking that the oil does not drop below the upper
mark of the dipstick;

- rotate the steering wheel several times from the lock to

lock so as enable the air to come out from the power
steering cylinder, until no air bubbles can be seen in the
oil flowing into the tank;

- accelerate the engine as much as possible, stop it and

make sure that the oil level in the reservoir does not rise
by more than 1 to 3 cm.

501475

Filling up and bleeding the power
steering hydraulic circuit (circuit 2)

Set the vehicle in steering centre position. Take down the
ABS valve and the operator cylinder (1) from the frame and
hang up the cylinder vertically.

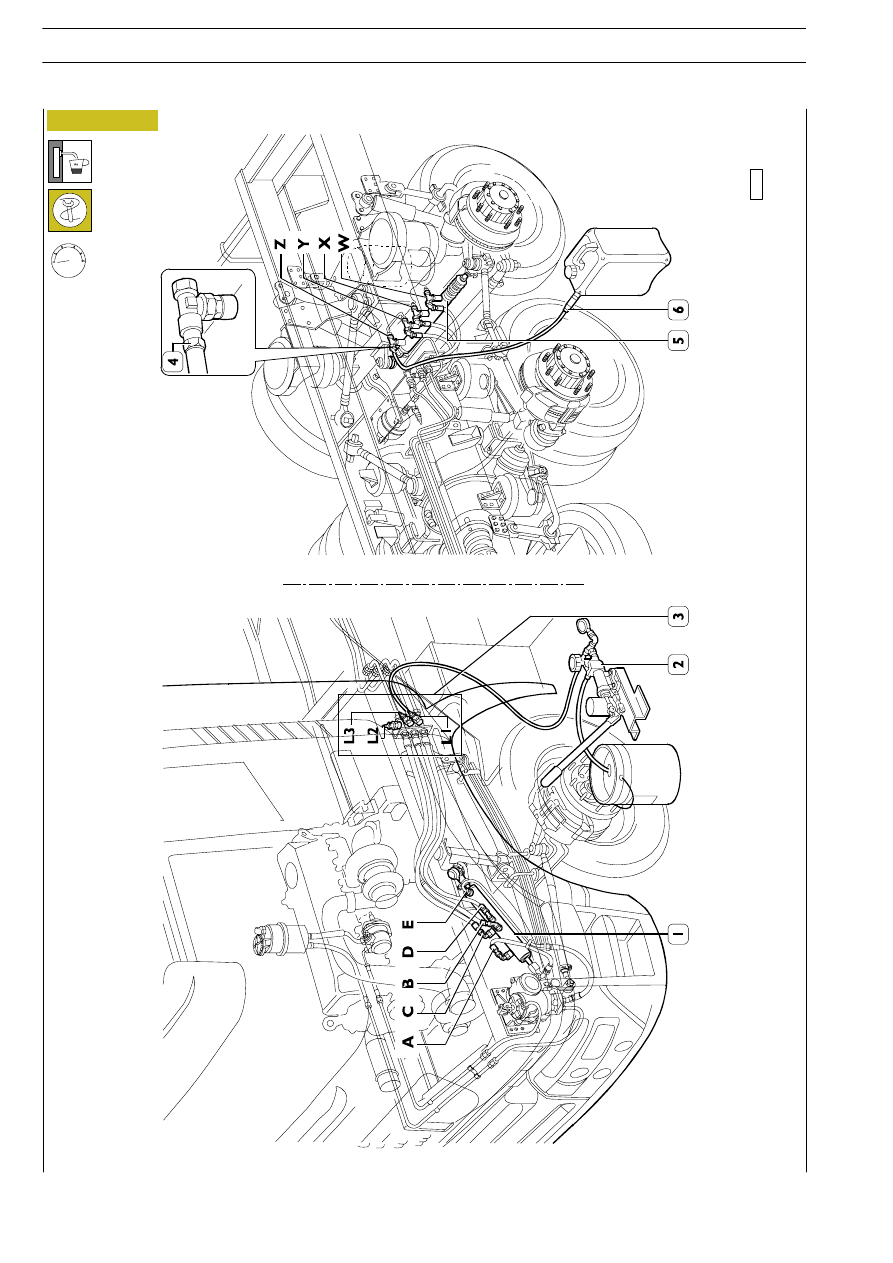

Connect hydraulic pump 99305446 (2, Figure 22) by means
of fittings 99305450 to line L

3

as shown in Figure 22; connect

a pipe (6, Figure 22) to fitting z (L

3

) on the centring cylinder

(5) and introduce it into a special container.
By means of hydraulic pump (2) introduce oil into the system
up to a pressure of ca 20 bar.
Open the bleeder valve (4) and empty out the oil mixed with
air while keeping the pressure at ca 15 bar.
Let the oil flow out until you can seen there is no air left.
Repeat this step on fittings X and W of the centring cylinder (5).
Repeat the same step on the control taps (3, Figure 22) with
the following bleeding order: L

1

- L

2

. connecting the bleeding

piping to the pressure intakes by means of one of 99305450
unions. set the system to 12 + 1 bar and fit back the slave
cylinder (1, Figure 22) and the ABS valve.
