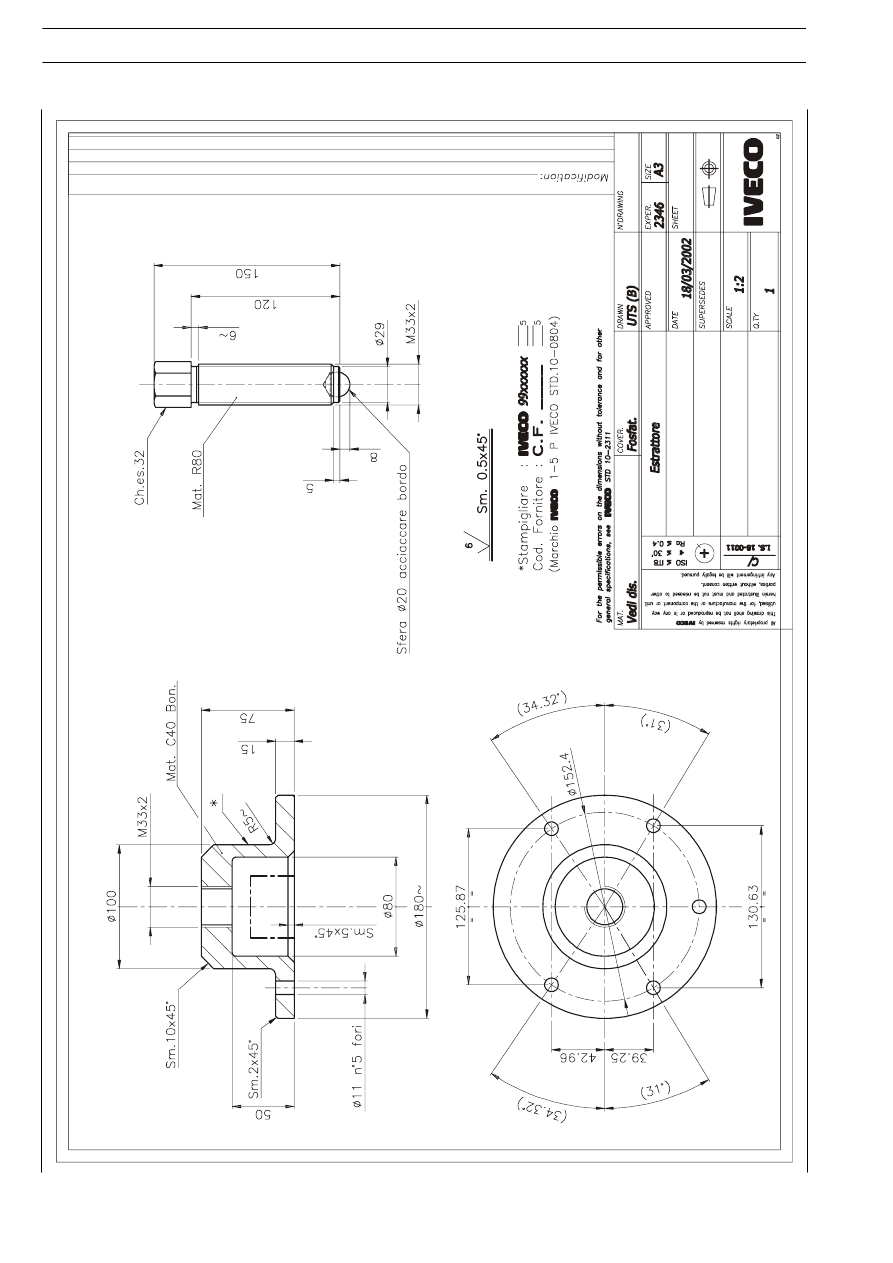

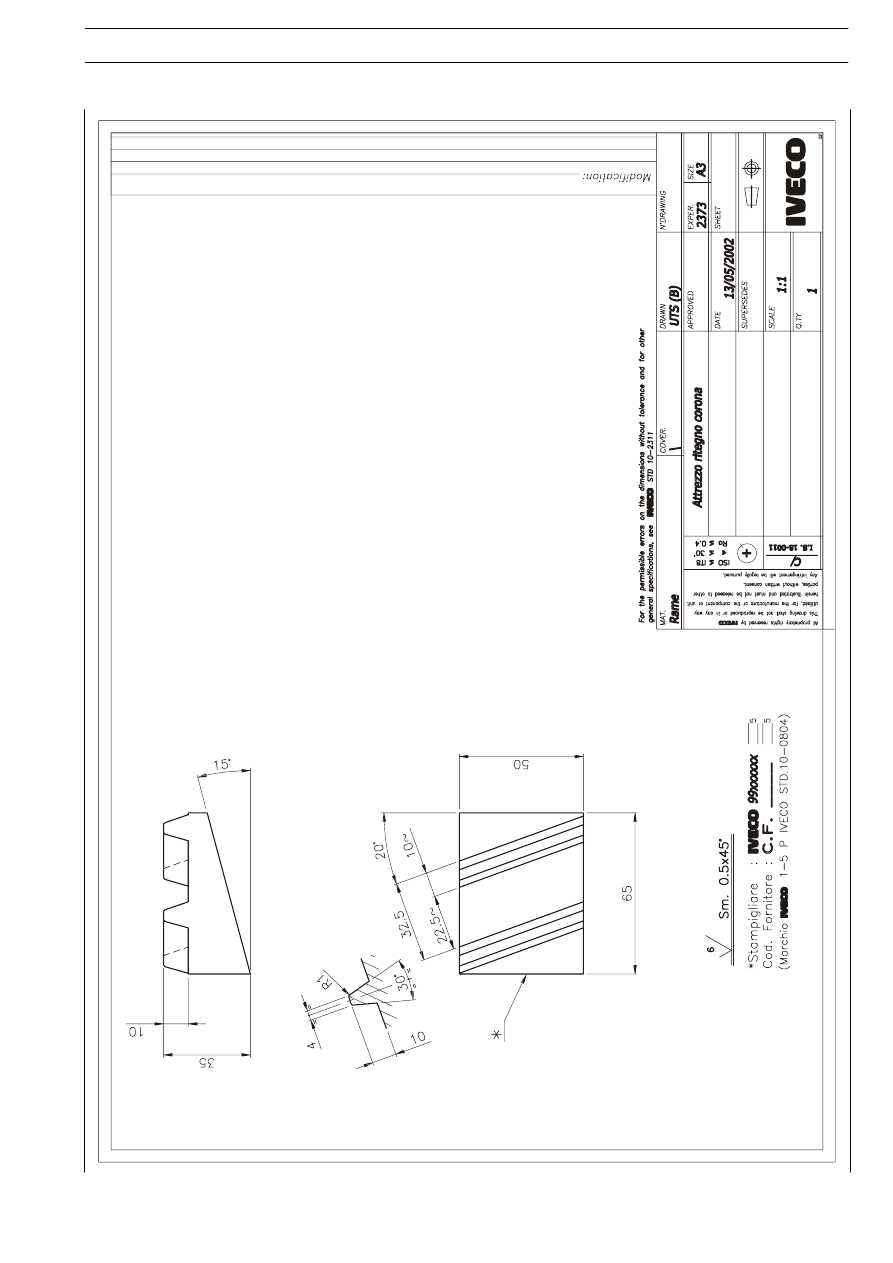

EXPERIMENTAL TOOLS

This heading covers the technical working drawings of the experimental tools (S.P.), used when overhauling the rear axle described
in this section, that can be made in your repair shop.

114

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

S

TRALIS

AT/AD

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

115

S

TRALIS

AT/AD

116

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

S

TRALIS

AT/AD

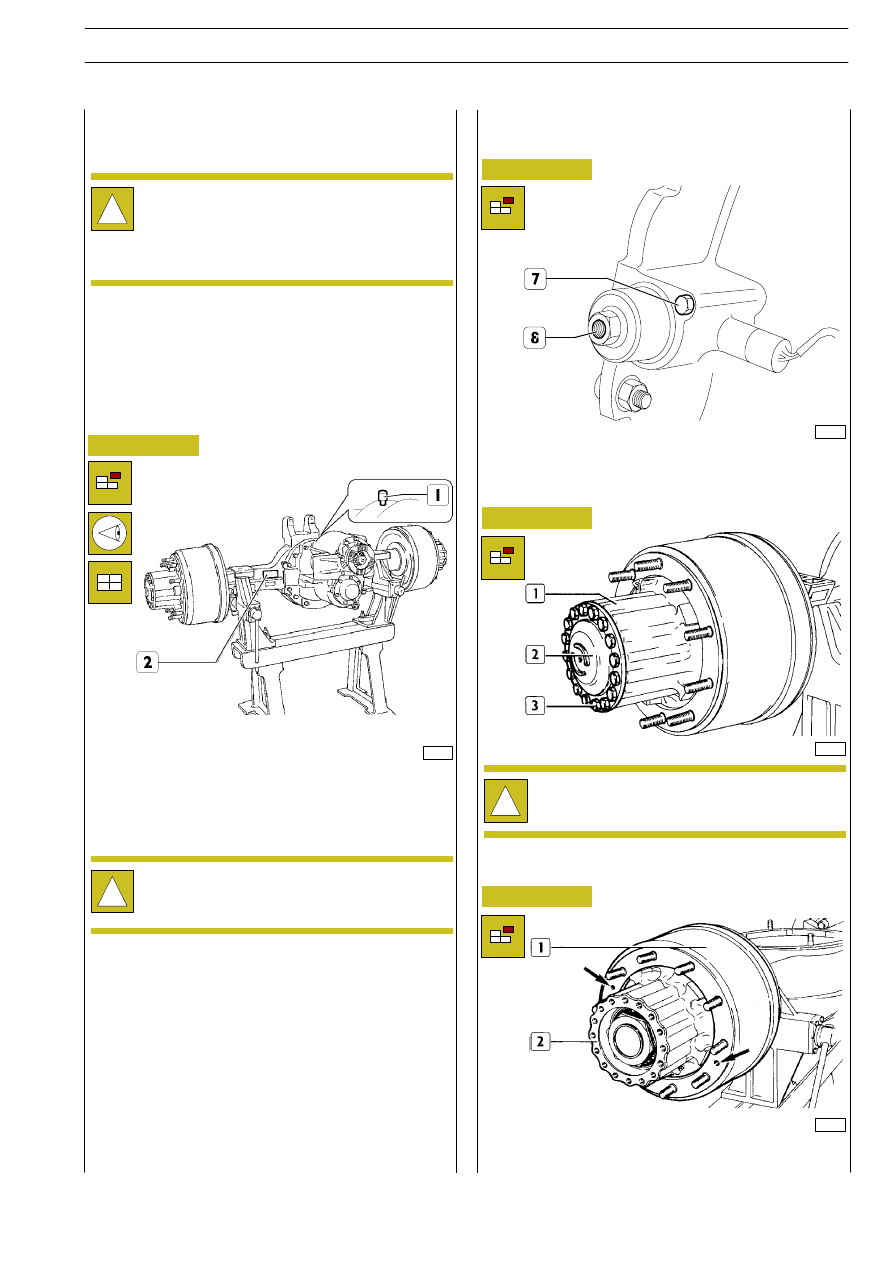

Set the rear axle assembly on the stand 99322215,
Check that the air breather (1) is not clogged; if it is, remove
it, clean it carefully and fit it back on.

77221

77222

Figure 5

Figure 6

Lock the differential gear, operating as follows: unscrew the
screw (7) and screw it down in the hole (8): screw down the
screw fully to get the differential lock to go in.

Removal/installation

operations

concerning

the

following units: axle shafts, brake shoes and drums, air
breather, differential can be performed with the unit
on the vehicle.

!

Before placing the axle assembly on the stand, loosen the
bottom plug and drain the oil.

525013

AIR BREATHER
REMOVAL-REFITTING

The identification data of the rear axle assembly RP
160E (R 2478) are given on the plate (2).

!

525010

SERVICING

INTERMEDIATE

AXLE ASSEMBLY RP 160 E (R 2478)

525030

SERVICING WHEEL HUBS

Figure 7

19341

Place a container under the wheel hub to recover the
oil.

!

Unscrew the screws (3) fixing the drive shaft (2) and extract
it from the hub (1).

Figure 8

Remove the screws fixing the drum (1) to the wheel hub (2) and
screw them down in the holes (

→) to extract the drum (1).

19349
