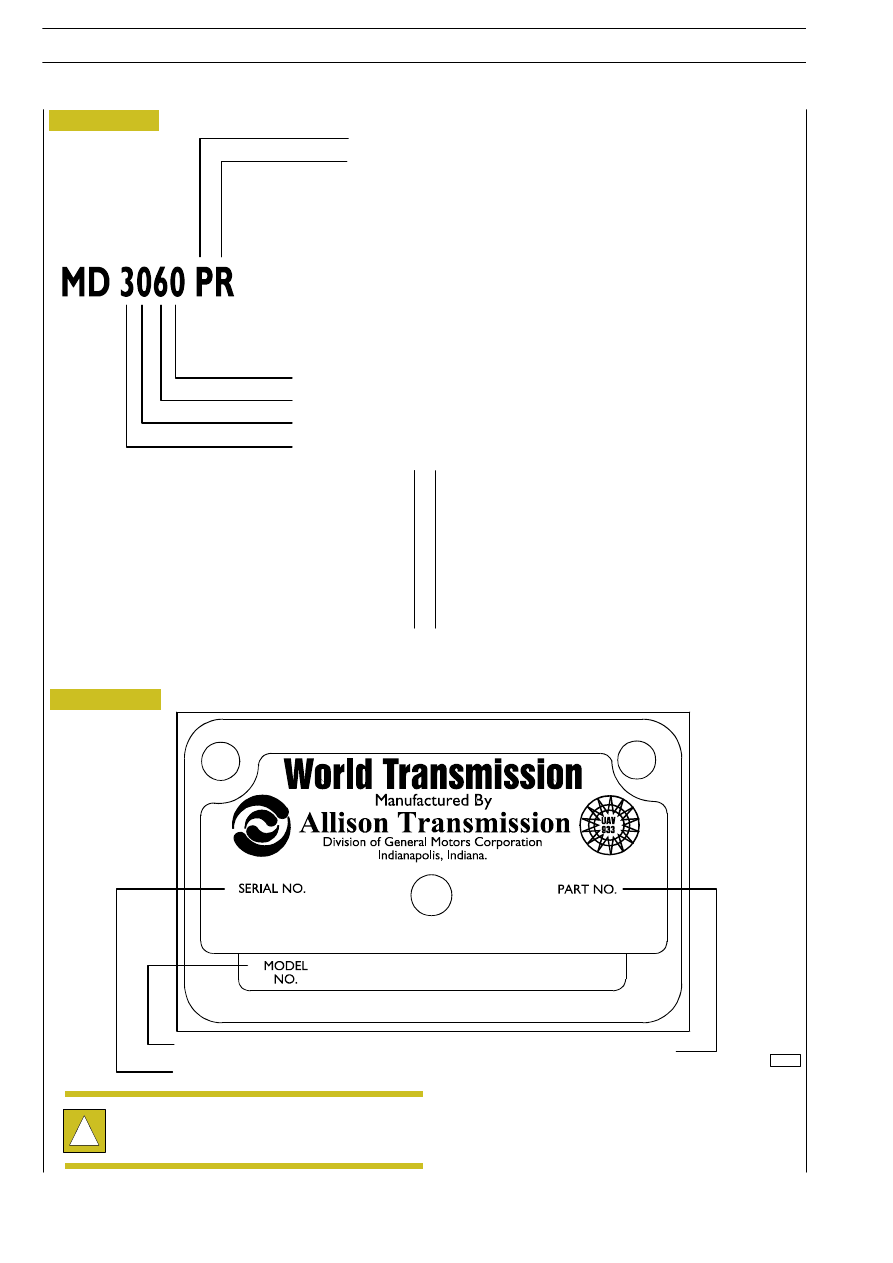

Figure 5

The first two letters (initials of ”MEDIUM DUTY”) and the first
number denote the series.

The second figure can be ”0” or “5”. If it is “5” the transmission
has higher gear ratios for the first, second and third gear.

The third figure corresponds to the number of available
forward gears.

Identification plate

The identification plate is located on the right-hand side of the transmission at the rear.

Power take-off

Retarder

Series; “3”=MD series

Gear ratios for first three gears (”0” minor-”5” major”)

Number of speeds

Relevant building changes compared to the basic production model

Figure 6

61788

!

To

order new

transmissions or

to request

information for technical service you should give all
the three numbers.

transmission production number

detail number

The fourth figure is different from “0” when the
transmission has relevant building changes compared to
the

basic

production

model.

For

example,

on

transmission MD 3066 the final figure “0” is replaced by
figure “6” because this type of transmission is fitted with
a clutch having a higher number of discs to be used on
Diesel engines with uprated power.
The letters refer to additional equipment, such as: power
takeoff prearrangement, retarder, transfer case.

model number

178

GEARBOXES ALLISON MD 3060 PR ALLISON MD 3066 PR

S

TRALIS

AT/AD

Base - January 2003

GEARBOXES ALLISON MD 3060 PR ALLISON 3066 MD PR

179

S

TRALIS

AT/AD

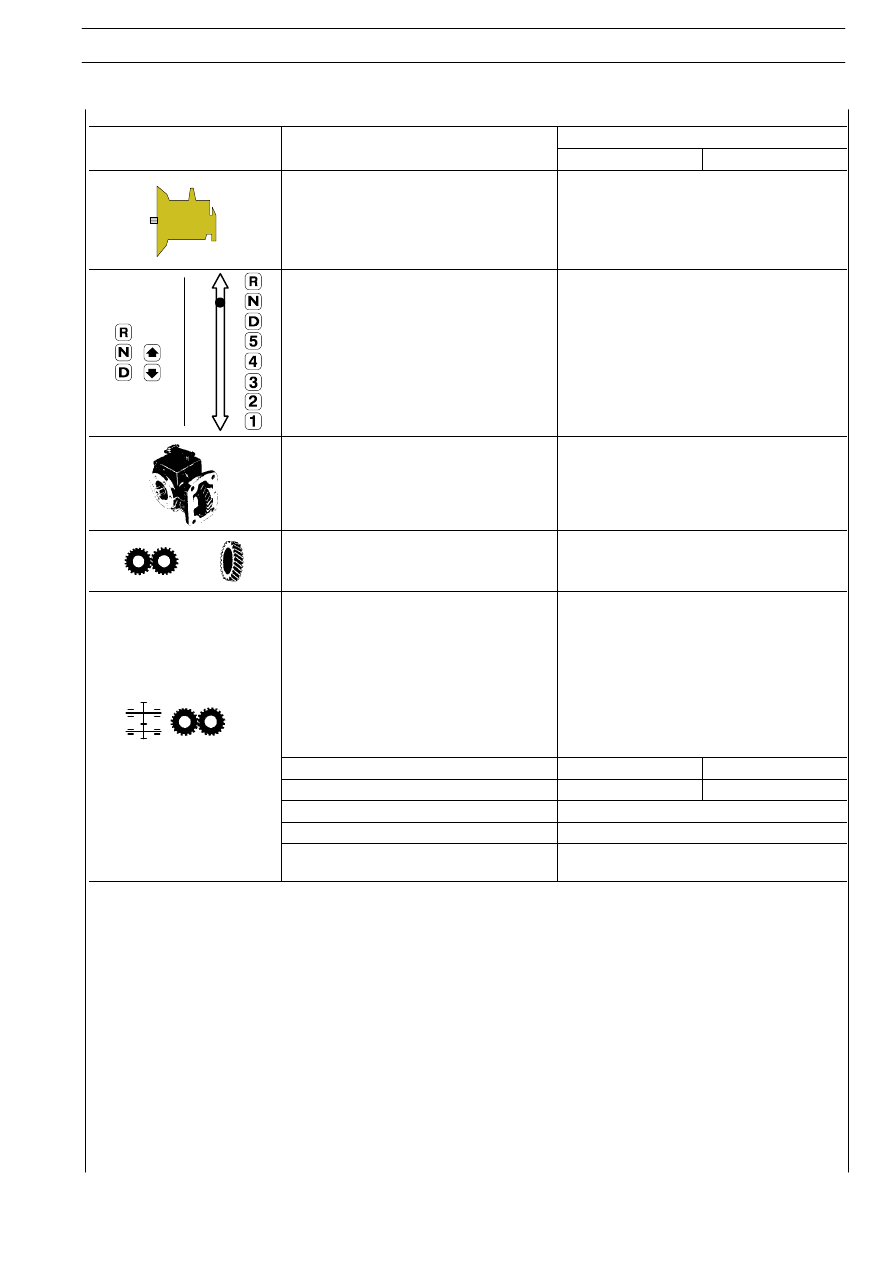

CHARACTERISTICS AND DATA

TRANSMISSION

ALLISON

TRANSMISSION

MD 3060 PR

MD 3066 PR

Type

Automatic

Forward runnings

Reverse running

6 forward gears and 1 reverse gears

Power take-off

Optional

Gears

With always-engaged helical teeth

Gear ratios (

:

)

First

Second

Third

Fourth

Fifth

Sixth

Reverse

3.49
1.86
1.41
1.00
0.75
0.65
5.03

Gross absorption power (max)

205 kw

225 kw

Gross absorption torque (max)

1085 Nm

1111 Nm

Nominal speed (mix)

2000 rpm

Nominal speed (max)

2800 rpm

Lubrication circuit oil

Tutela GI/A

18 liter

(

:

) The gear ratio does not include torque converter gearing up

This paragraph lists main operation anomalies that are not
identified by a diagnostic code.

For every problem, causes and related remedies are shown.

!

For the search of failures through a diagnostic code,
refer to section ”Electric/electronic system” of
”Allison automatic gearboxes” Manual (printout No.
603.42.407)

The operation anomalies being examined in this section are as
follows:
1 -

The vehicle fails to start (engine is not started up);

2 -

The gearbox does not perform forward range or reverse
gear selections (it remains idle);

3 -

The gearbox does not remain in forward gear or in
reverse gear;

4 -

The gearbox does not insert a specific selection;

5 -

The gearbox does not correctly perform the selections;

6 -

No response from gear selector;

7 -

Clutch slippage and vibration in all ranges;

8 -

Low main pressure in all ranges;

9 -

Low lubrication pressure;

10 - Overheatings in all ranges;
11 - Some oil emerges from filling pipe and/or exhaust;
12 - Intermittent noises (hum);
13 - Oil leakage from output shaft;
14 - Dirty oil.

YES

YES

YES

Selector lever not in neutral.

Select N (neutral) and try again.

NO

1

Battery discharged.

Recharge the battery.

NO

Connect the battery

Battery disconnected.

THE VEHICLE FAILS TO START

(ENGINE DOES NOT START)

180

GEARBOXES ALLISON MD 3060 PR ALLISON MD 3066 PR

S

TRALIS

AT/AD

Base - January 2003

YES

YES

Engine idle speed too high.

Adjust engine idle speed to between 500 and 800 rpm.

NO

Fluid level low.

Top up fluid to correct level.

NO

THE GEARBOX DOES NOT PERFORM

FORWARD RANGE OR

REVERSE GEAR SELECTIONS

(IT REMAINS IDLE)

2

YES

YES

Connectors loose or dirty.

Connect or clean.

NO

Speed sensors faulty.

Replace speed sensors.

3

Fluid leaking from solenoid valve unit.

Overhaul the solenoid valve unit.

YES

NO

Replace solenoid valve.

YES

Faulty solenoid valve.

THE GEARBOX DOES NOT REMAIN IN

FORWARD GEAR OR IN

REVERSE GEAR
