Iveco Stralis AT/AD. Manual - part 105





70869

70927

46007

70928

Figure 126

Figure 127

Figure 128

Figure 129

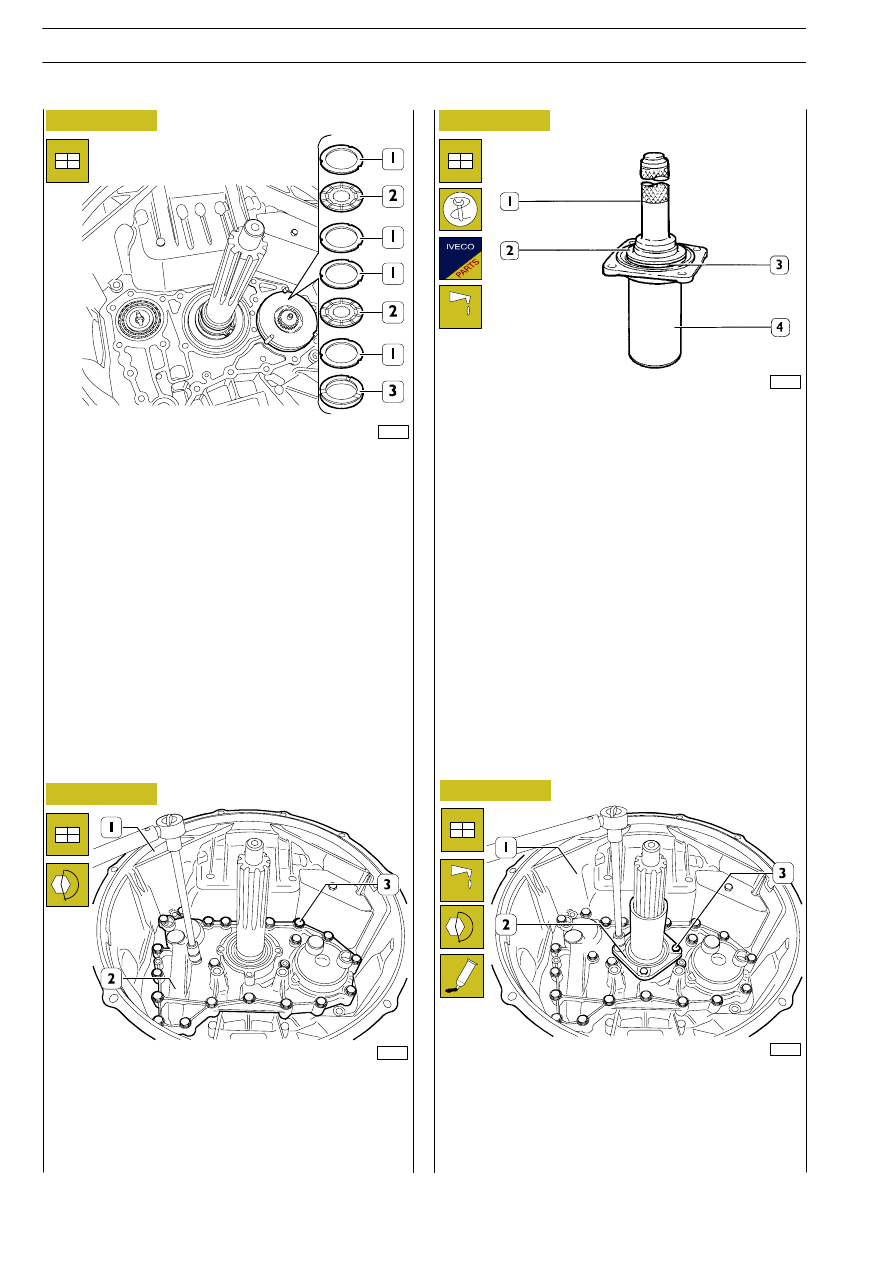

In the sequence shown in the figure, position: the supporting
ring (3), clutch plates with internal toothing (2) and clutch
plates with external toothing (1).

Spread IVECO sealant 1905685 onto the surface of the front
box (1) mating with the cover (2). Adjust the key of the oil
pump shaft so that it coincides with the coupling milling of the
transmission shaft. Fit on the cover (2) and tighten the screws
(3) to the prescribed torque.

Using the driver 99374336 (2) and grip 99370007 (1), fit the
seal (3) in the drive input shaft cover (4).

Lubricate the sealing surface of the seal with Unisilikon.

Spread IVECO sealant 1905285 onto the surface of the front
box (1) mating with the cover (2). Mount the cover (2).
Spread LOCTITE 241 onto the thread of the screws (3) and
tighten them to the prescribed torque.

156

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

70929

70930

70865

Figure 130

Figure 131

Figure 132

Figure 133

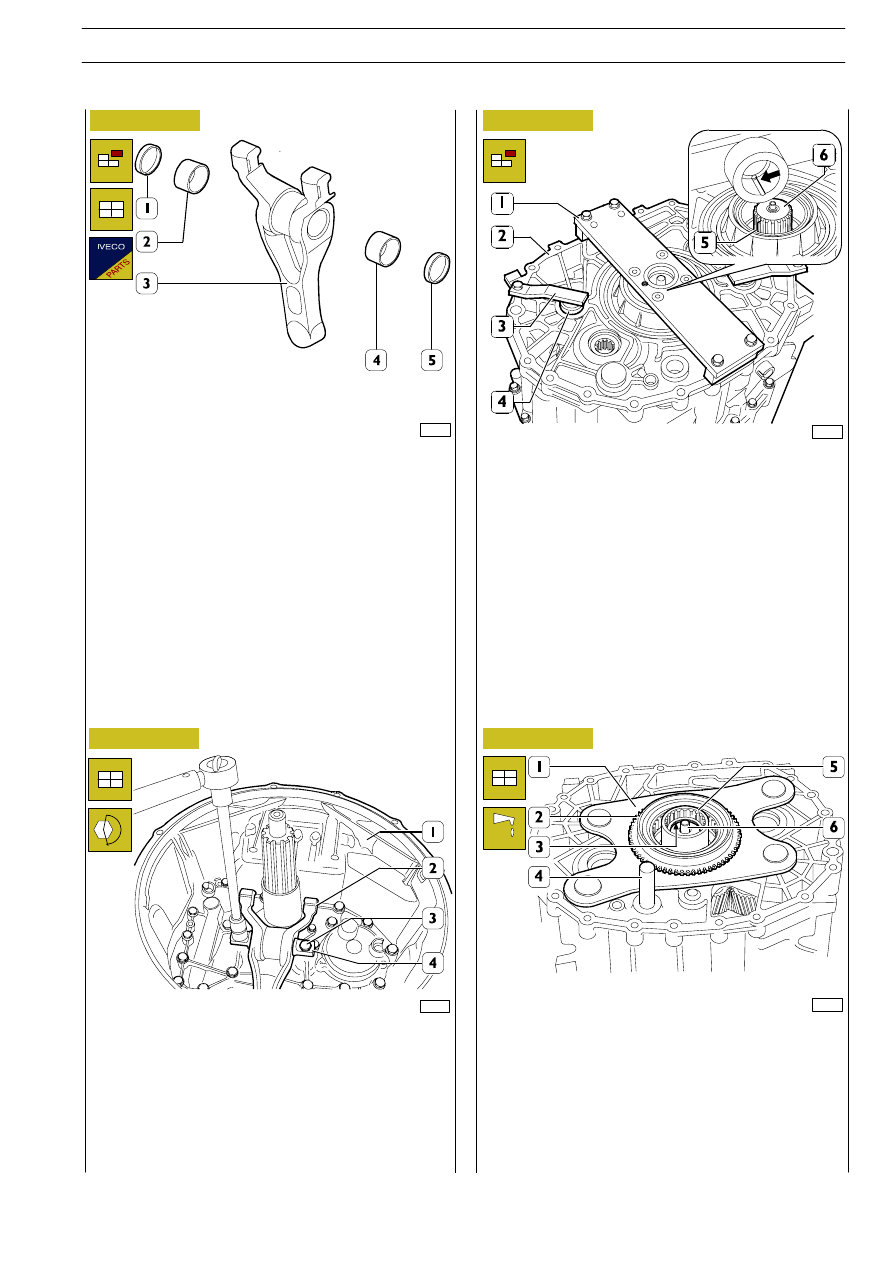

The bushings (2 and 4) and seals (1 and 5) of the lever (3) are
changed by using a suitable drift for removing — fitting new
parts.

Insert the joint pin (4) into the lever (2) and tighten the screws
(3), fixing it to the front box (1), to the prescribed torque.

Turn over the gearbox.

Remove the plate 99370153 (1) and the brackets (3) fastening
the pins (4) from the middle box (2).

Fit: the plate (1) together with the coupling body (2),
adjustment ring (3), connecting sleeve (5) and rod (4).

Complete assembly of the gearbox by refitting the rear box
and the speed actuator as described under the relevant
headings.

On completing assembly, replenish the gearbox with the
prescribed grade and quantity of lubricating oil.

78301

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

157

S

TRALIS

AT/AD

Clutch release lever

GEARBOX EuroTronic 12 AS 2301 D.D./O.D. with Intarder

159

S

TRALIS

AT/AD

Gearbox EuroTronic
12 AS 2301 D.D./O.D. with Intarder (IT)

Page

SPECIFICATIONS AND DATA

161

. . . . . . . . . . . . .

OVERHAULING THE GEARBOX

162

. . . . . . . . . . .

- Removing the hydraulic retarder

163

. . . . . . . . . . .

- Refitting the hydraulic retarder

163

. . . . . . . . . . . .

- Adjusting epicyclic reduction gear train bearing

end float

163

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Adjusting stator end float

164

. . . . . . . . . . . . . . . .

- Removing the rear box

165

. . . . . . . . . . . . . . . . . .

- Removing the E.R.G

166

. . . . . . . . . . . . . . . . . . . .

- Fitting the E.R.G.

167

. . . . . . . . . . . . . . . . . . . . . . .

EXPERIMENTAL TOOLS

172

. . . . . . . . . . . . . . . . . .

160

GEARBOX EuroTronic 12 AS 2301 D.D./O.D. with Intarder

S

TRALIS

AT/AD

Base - January 2003
