Iveco Stralis AT/AD. Manual - part 102





70892

70885

70884

70893

Figure 78

Figure 79

Figure 80

Figure 81

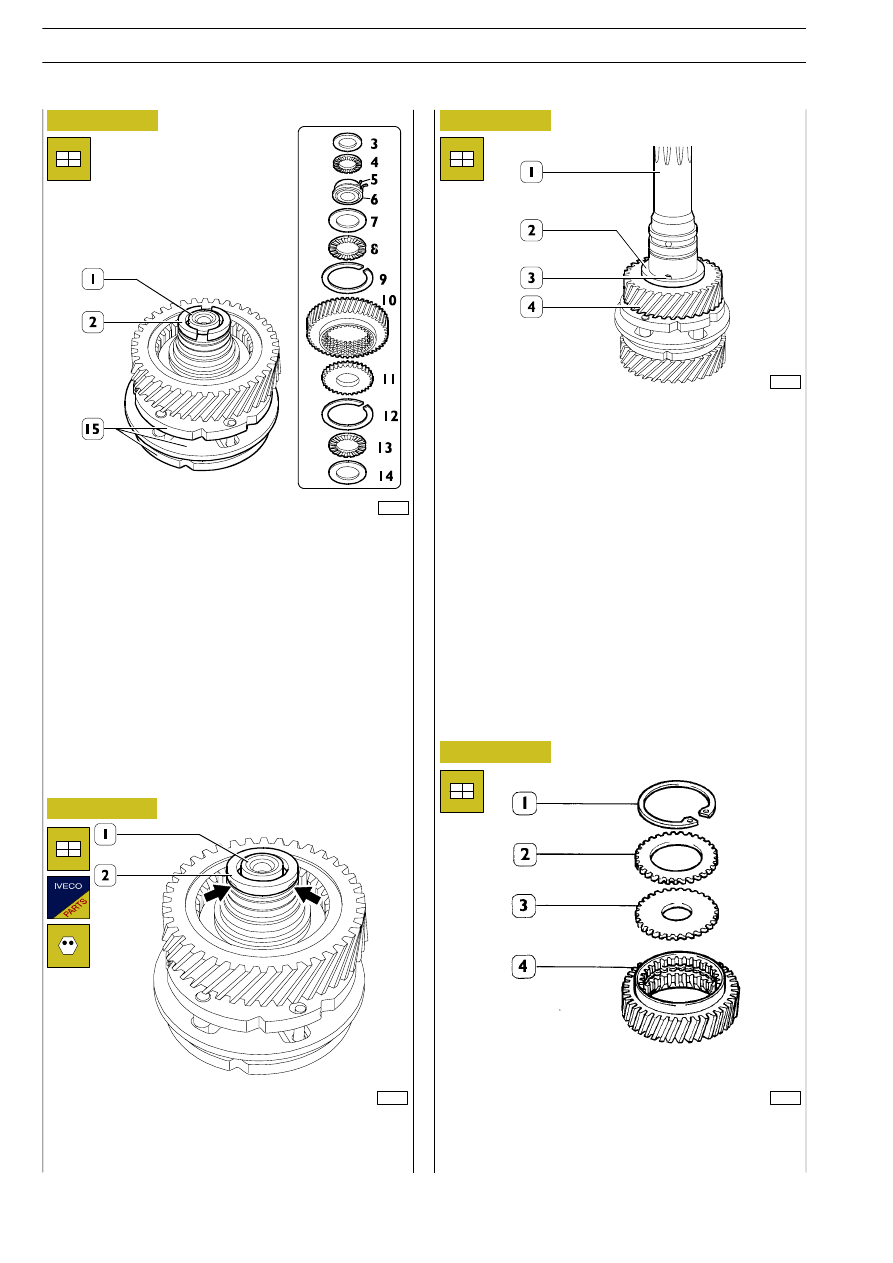

On the drive input shaft (1), fit:

- synchronizing device assembly (15);

- thrust washer (14);

- thrust bearing (13);

- gear (10) together with circlips (9 and 12) and toothed

ring (11);

- thrust bearing (8);

- thrust washer (7);

- bushing (6) with circlip (5);

- thrust bearing (4);

- thrust washer (3);

- half rings (2).

Fit on a new safety cover (2) and notch it (

→) at three/four

equidistant points. Turn over the drive input shaft (1).

On the drive input shaft (1), fit: gear (4), key (3) and thrust
washer (2).

Fitting the drive input shaft

In the gears (4), fit: Reverse — 1

st

— 2

nd

— 3

rd

gears and toothed

rings (2) and fasten them to the gears with the circlips (1 and
3).

144

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

78309

78310

78311

78312

Figure 82

Figure 83

Figure 84

Figure 85

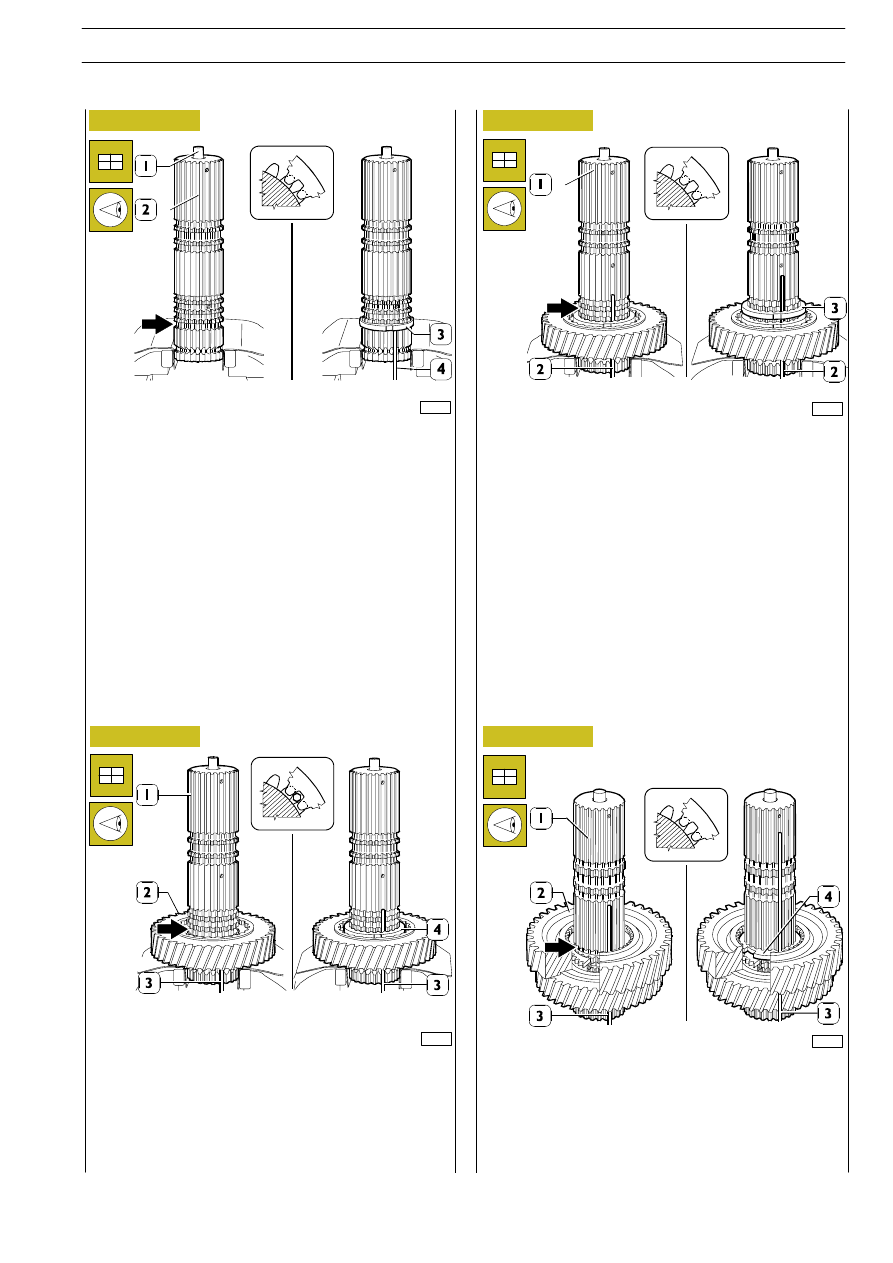

Clamp the main shaft (2) in a vice. Fit on the tube (1). Put the
shoulder spacer (3) in the ring groove (

→). Turn the spacer

(3) so that its internal toothing rests on that of the main shaft
(2).

Insert the key (4) in the spacer (3) so as to prevent rotation
and keep it in position.

Mount the 3

rd

speed gear (2), put the spacer (4) in the ring

groove (

→). Turn the spacer (4) so that its internal toothing

rests on that of the main shaft (1). Insert the key (3) in the
spacer (4) and keep it in position.

Put the spacer (3) in the ring groove (

→). Turn the spacer (3)

so that its internal toothing rests on that of the main shaft (1).
Insert the key (2) in the spacer and keep it in position.

Mount the 2

nd

speed gear (2), put the spacer (4) in the ring

groove (

→). Turn the spacer (4) so that its internal toothing

rests on that of the main shaft (1). Insert the key (3) in the
spacer (4) and keep it in position.

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

145

S

TRALIS

AT/AD

78314

78315

78316

78317

Figure 86

Figure 87

Figure 88

Figure 89

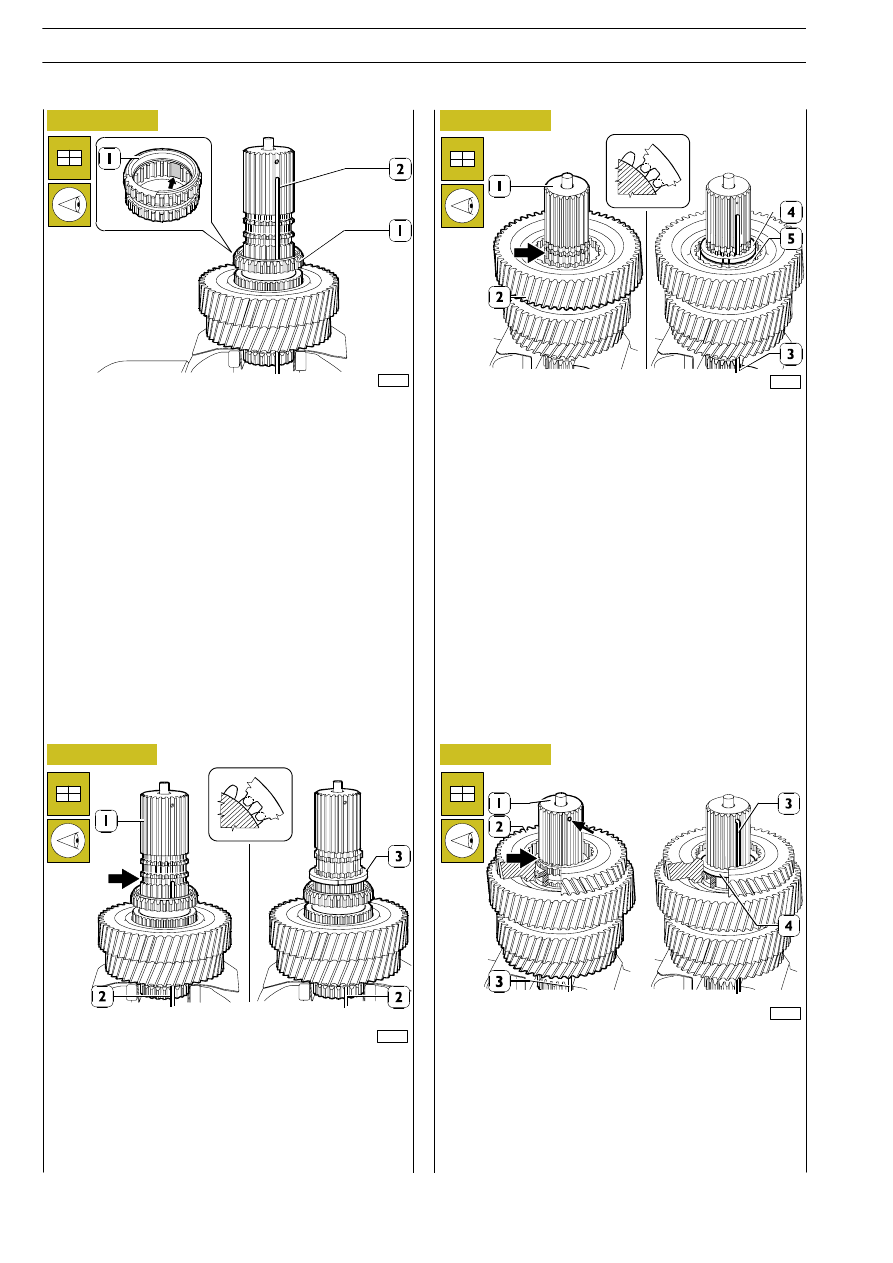

Fit on the 1

st

/2

nd

gear coupling sleeve (1) with the larger

internal groove (

→) turned to the side of the key (2).

Put the spacer (3) in the ring groove (

→). Turn the spacer (3)

so that its internal toothing rests on that of the main shaft (1).
Insert the key (2) in the spacer (3) and keep it in position.

For 16 AS 2061 gearboxes only, fit on the gear (2). Put the
spacer (5) in the ring groove (

→) so that its internal toothing

rests on that of the main shaft (1). Put the spacer (4) in the ring
groove (

→) so that its internal toothing rests on that of the

main shaft (1).

Insert the key (3) in the spacers (4 and 5) and keep it in
position.

For all gearboxes, fit on the reverse gear (2). Put the spacer
(4) in the ring groove (

→) so that its internal toothing rests on

that of the main shaft (1).

Extract the key (3) and insert it from the top side of the shaft
(1) in the groove on this and in all the spacers, so that its bent
portion goes into the hole (

→) of the shaft (1).

146

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

70902

70904

70903

70879

70905

Figure 90

Figure 91

Figure 92

Figure 93

Figure 94

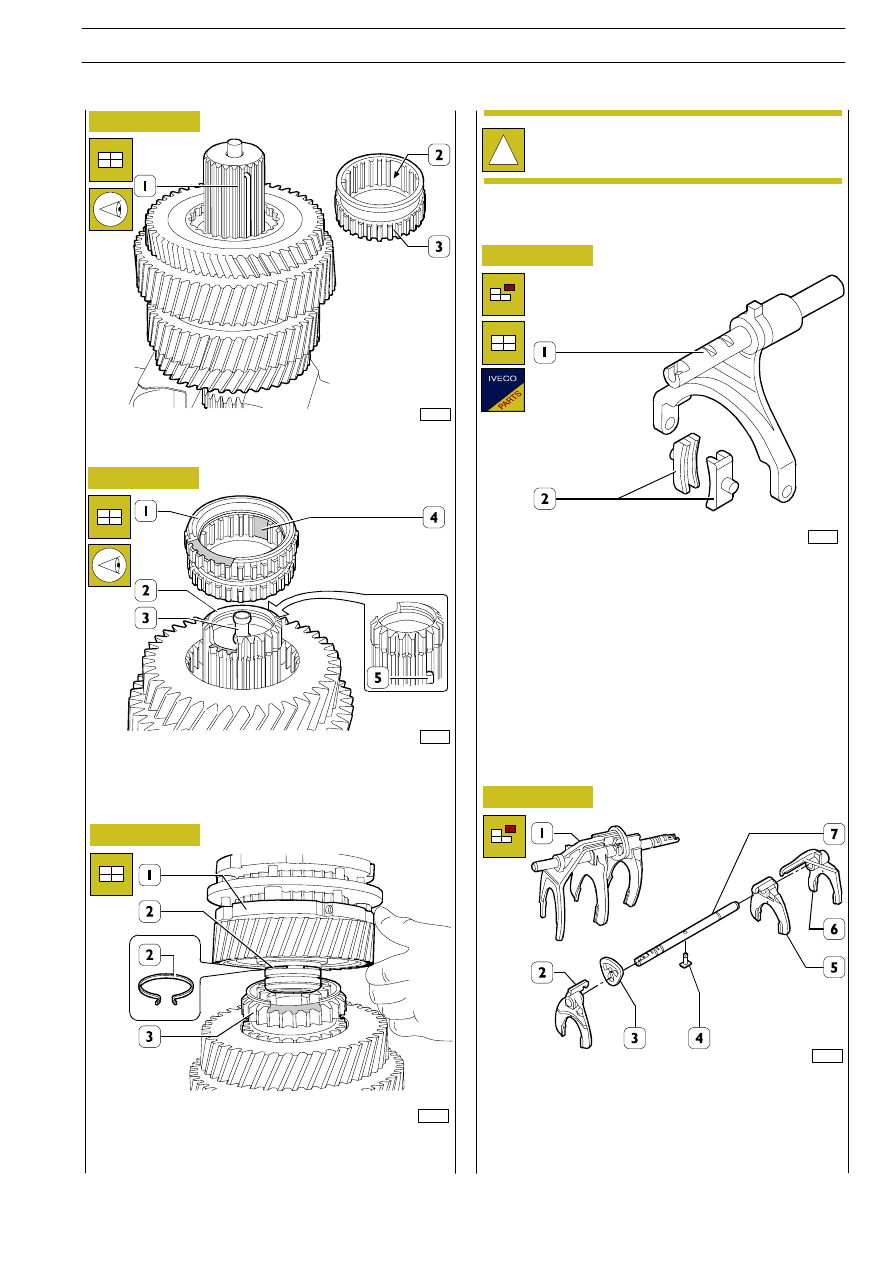

Fit on the reverse gear coupling sleeve (3) with the bay (2)
coinciding with the key (1).

Turn over the main shaft (2) and fit on the sleeve (1) with the
bay (4) coinciding with the key (5).

Fit on the tube (3).

Using suitable pliers, tighten the ends of the circlip (2) and fit
the drive input shaft (1) onto the main shaft (3).

Splitter control fork

Disassembly - Assembly

Extract the plugs (2) from the splitter synchronizing device
coupling fork (1) and fit on the new plugs.

Gear control forks
Removal

Dismantle the gear control fork assembly (1), suitably adjusting
the ring (3) to prevent the gears simultaneously coupling and
extracting from the rod (7): the coupling fork (6)*, pin (7),
coupling fork (5), fork (2) and ring (3).

* 16 AS 2601 gearbox only

!

Make sure that the circlip (2) gets correctly positioned
in the seat of the main shaft (3).

*

*

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

147

S

TRALIS

AT/AD
