GEARBOX ZF 16 S 151 D.D. - 181 D.D. - 221 D.D. WITH INTARDER

97

S

TRALIS

AT/AD

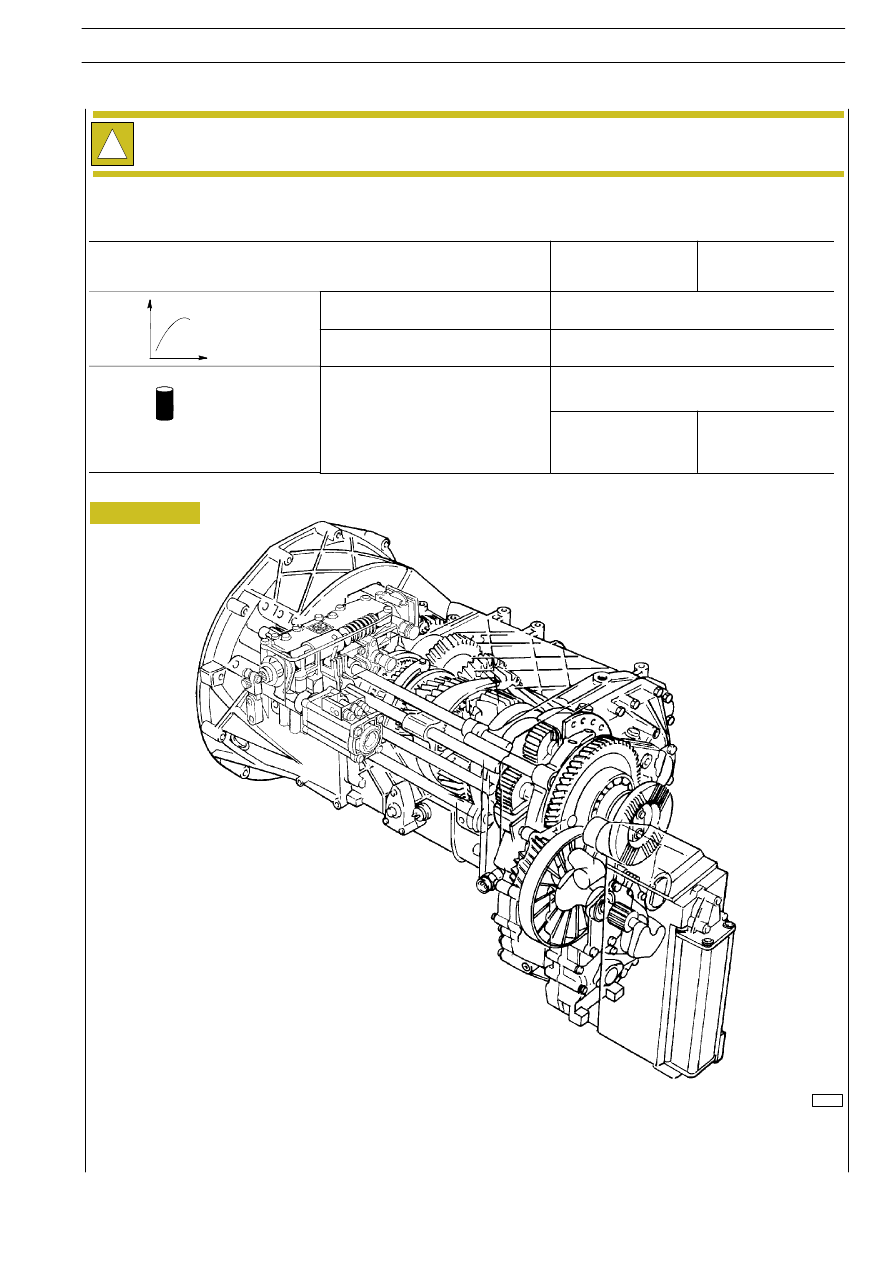

SPECIFICATIONS AND DATA

GEARBOX WITH INTARDER

16 S 151 D.D.

16 S 181 D.D.

16 S 221 D.D.

Maximum braking torque

Nm

3000

Braking capacity

kW

420

Type of oil

Tutela Truck FE-Gear

Tutela ZC 90

Type of oil

Quantity after overhauling

l

gearbox and retarder drained
completely

kg

18.5

16.5

21.5

19.5

71142

Figure 1

GEARBOX ASSEMBLY WITH RETARDER

!

The technical data, tightening torques and procedure for overhauling the gearbox differ from the 16 S 151 D.D. - 16
S 181 D.D. - 16 S 221 D.D. gearbox in the following.

98

GEARBOX ZF 16 S 151 D.D. - 181 D.D. - 221 D.D. WITH INTARDER

S

TRALIS

AT/AD

Base - January 2003

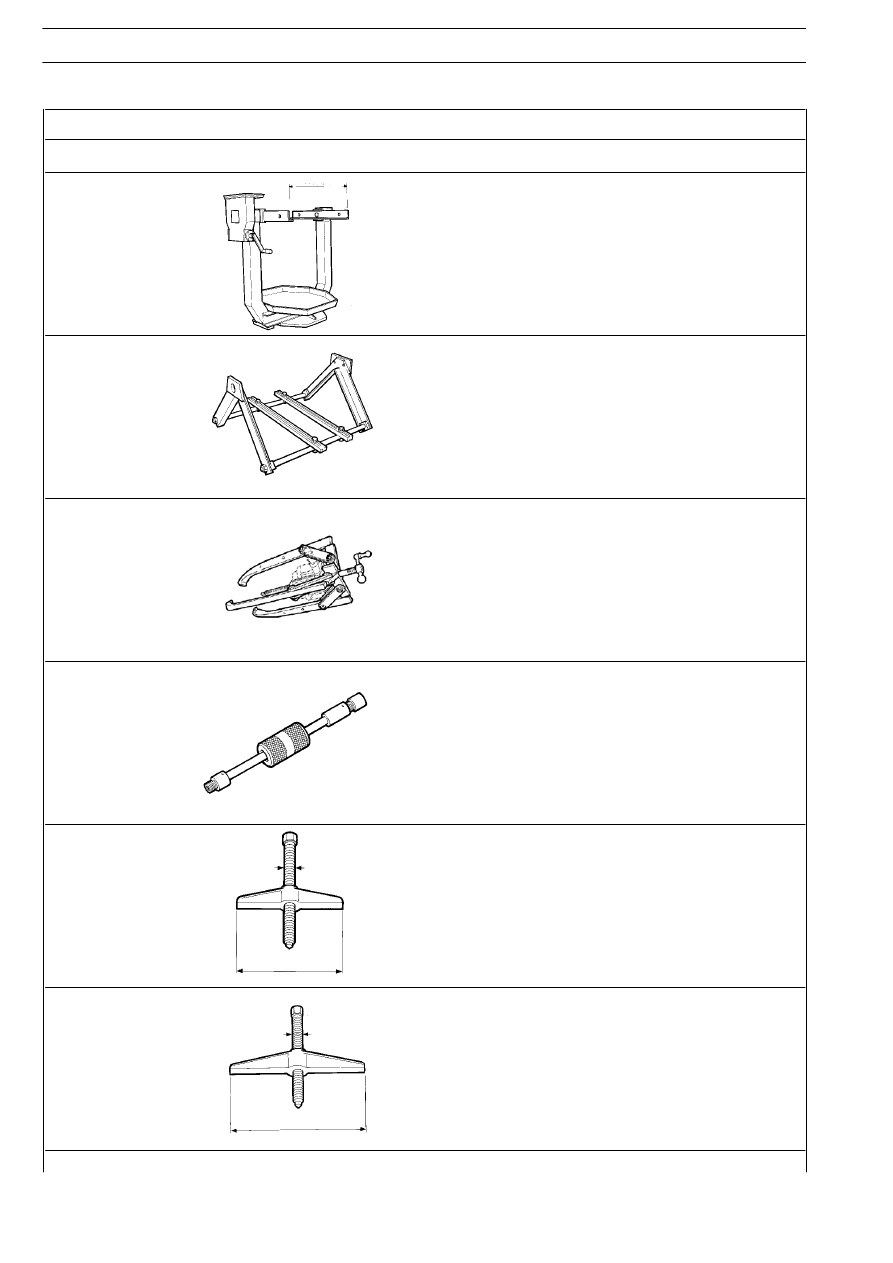

TOOL No.

DESCRIPTION

99322205

Rotary stand for overhauling assemblies

99322225

Stand for supporting assemblies (to be fitted on stand 99322205)

99340030

Extractor fitted for hydraulic operation (use with 99341033 -
99341034)

99340205

Percussion extractor

99341003

Single-acting bridge

99341004

Single-acting bridge

GEARBOX ZF 16 S 151 D.D. - 181 D.D. - 221 D.D. WITH INTARDER

99

S

TRALIS

AT/AD

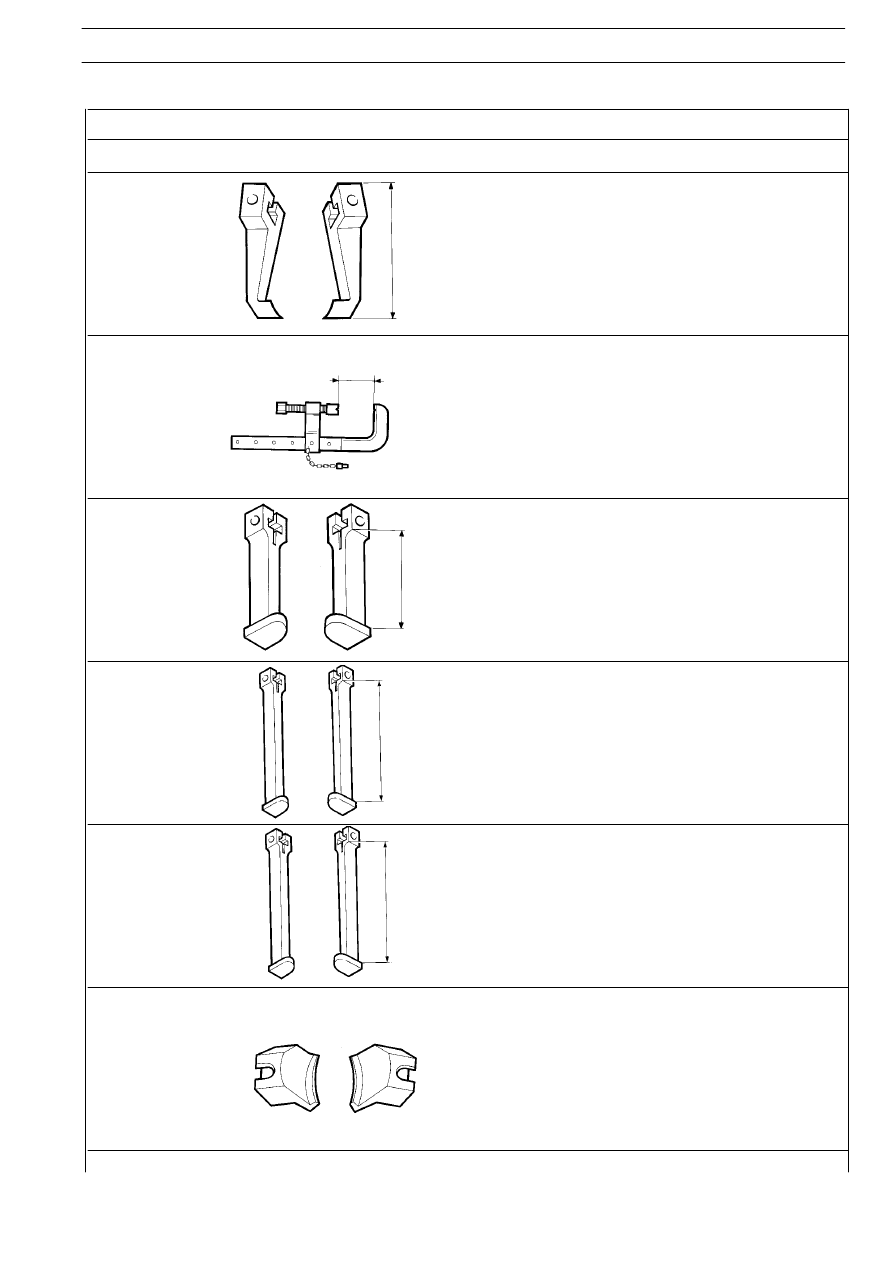

TOOLS

TOOL No.

DESCRIPTION

99341012

Pair of brackets

99341015

Clamp

99341019

Pair of tie rods with grips

99341020

Pair of tie rods with grips

99341021

Pair of tie rods with grips

99341022

Grips
