Iveco Stralis AT/AD. Manual - part 84





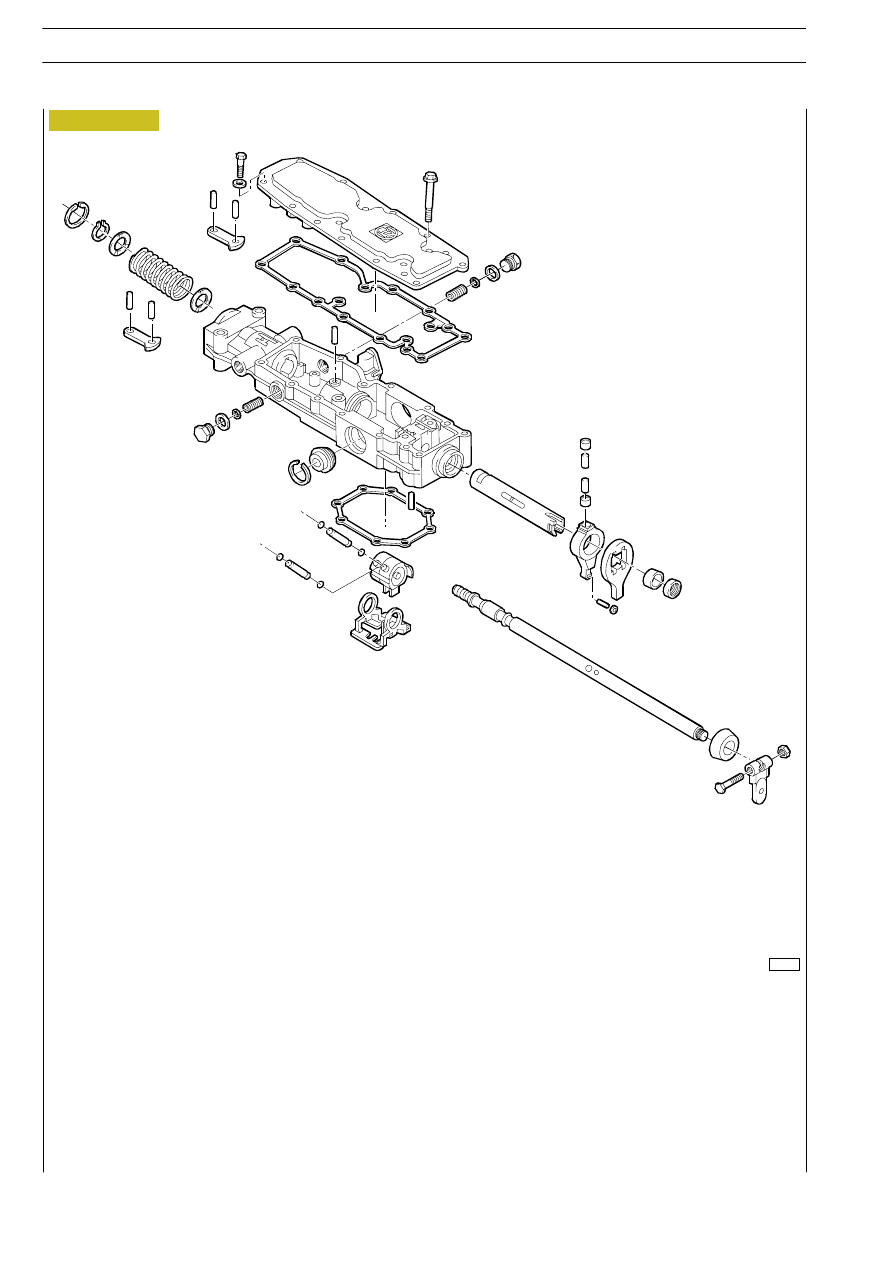

Figure 38

61237

PARTS COMPRISING THE GEARBOX

72

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

Unscrew the nut (2), extract the piston (3) together with the
two rings and the vibration deadening from the ERG control
rod (6).
Take off the ring (5). Using a screwdriver, remove the seal (4)
of the rod (6).
Unscrew the push rod (1) for positioning the rod (6).

71114

37329

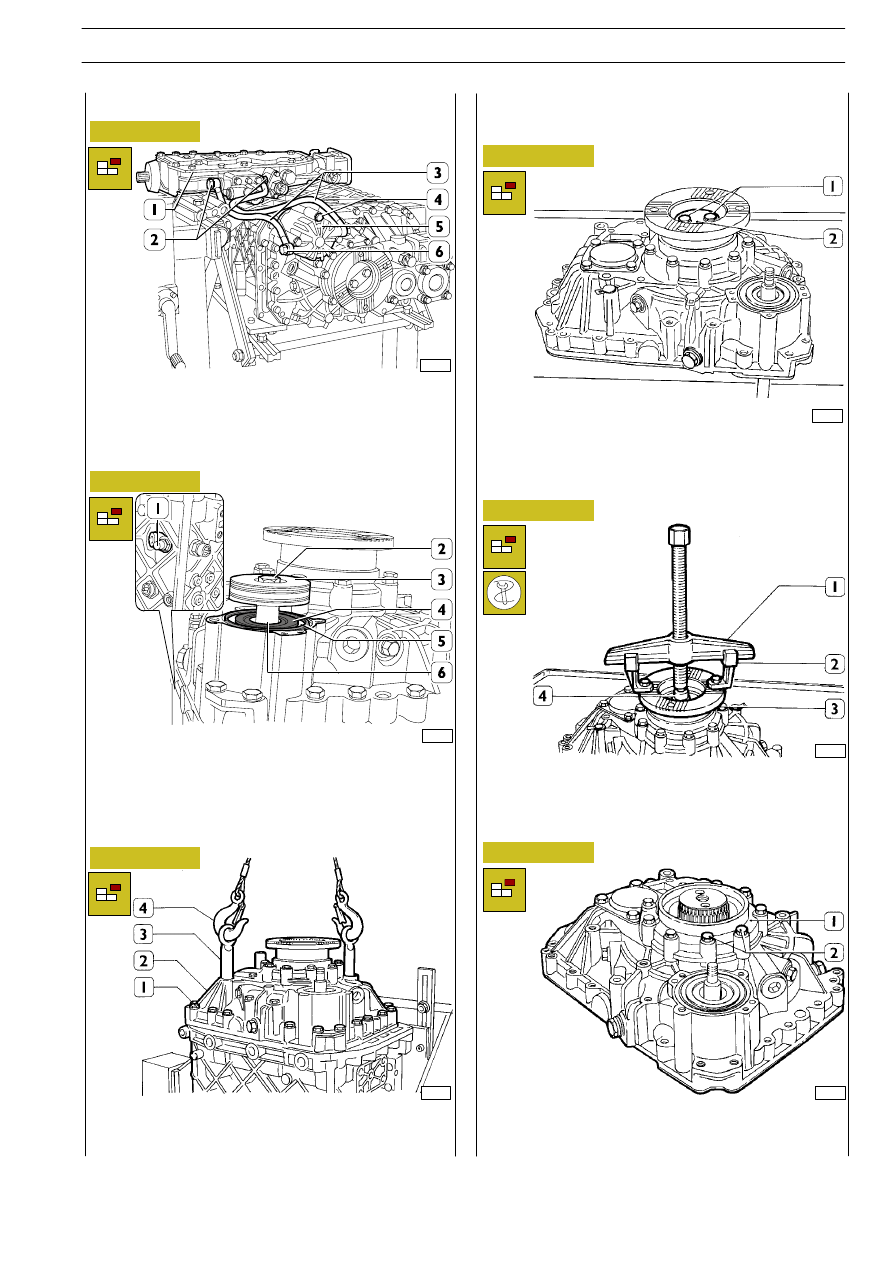

Figure 39

Figure 40

Figure 41

Figure 42

Figure 43

Figure 44

Remove the gearbox (1) as described under the relevant
heading.
Take note of the assembling position of pipes (3) on G.R.E.
control cylinder (5), then disconnect the pipes by unscrewing
adapters (6) complete with washers.

61175

Unscrew the screws (1). Screw the eyebolts (3) onto the rear
box. Using hooks (4) and a movable lift, detach the rear box
(2) from the gearbox.

37312

Take off the safety plate, unscrew the two screws (1). Take
out the pressure plate (2) and the seal beneath.

37330

Extract the drive output flange (3) using the extractor
composed of: tie rods (2), bridge (1), reaction block
99345058 (4).

37331

Unscrew the screws (2), take off the cover (1) and take out
of this the bearing, adjustment ring and seal.

Removing the epicyclic reduction gear unit
(ERG)

Removing the rear box

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

73

S

TRALIS

AT/AD

71115

71116

61219

61252

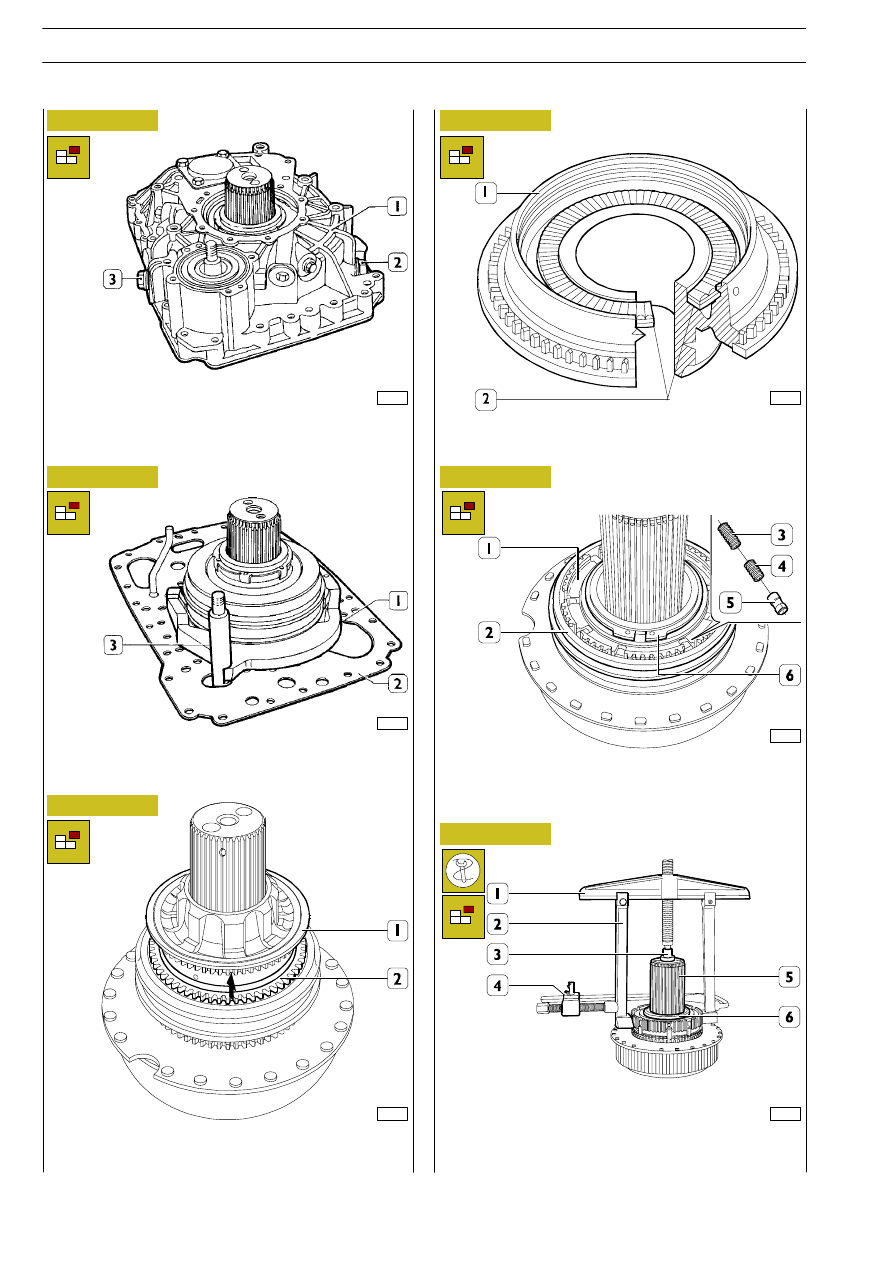

Figure 45

Figure 46

Figure 47

Figure 48

Figure 49

Figure 50

Remove the coupling body (1) together with the fifth wheel
bearing and synchronizer ring (2) from the hub for the sliding
sleeve.

Take the fifth wheel bearing (2) out of the coupling body (1).

Taking care over the blocks (5) and the springs (3 and 4)
coming out of the hub (2), take the sliding sleeve (1) out of
the hub. Remove the circlip (6).

37332

Unscrew the pins (2 and 3) and remove the box (1) from the
ERG unit.

37333

Extract the rod (3), fork (1) together with the sliding blocks
controlling the ERG unit.

Remove the middle plate (2).

With an extractor composed of bridge (1), brackets (2),
reaction part (3) and clamp (4), extract the hub (6) for the
sliding sleeve from the ERG shaft (5).

74

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

S

TRALIS

AT/AD

Base - January 2003

71117

71118

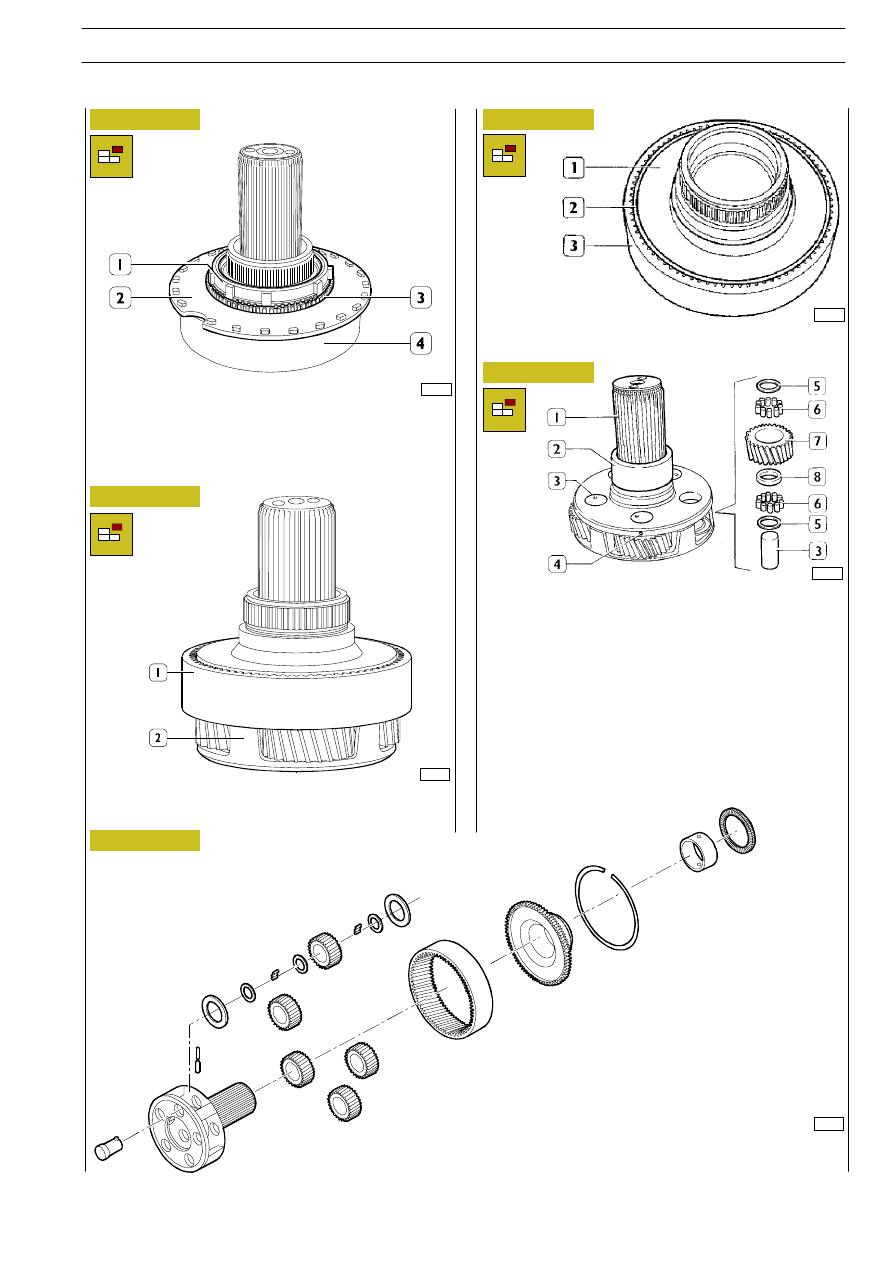

Figure 51

Figure 52

Figure 53

Figure 54

Figure 55

Remove the ring gear (1) from the planet wheel shaft (2).

61220

Remove the synchronizer ring (1) and the coupling body (3)
together with the plate (2) from the ring gear (4).

Levering under the coupling body (3), extract this from the
plate (2).

19527

Take off the ring (2) and separate the ring gear (3) from the
mount (1).

Take off the spacer (2), push the spring pins (4) inside the pins
(3) and, with an appropriate drift, extract the pins (3) from
the planet wheel shaft (1). Extract the planet wheels (7)
together with the adjustment rings (5-8) and rollers (6) from
the planet wheel shaft (1).

Fitting the epicyclic reduction gear unit (ERG)

To fit the epicyclic reduction gear unit, carry out the steps
described for removal in reverse order. The operations and
assembly phases requiring specific tools, clearance checks,
adjustments or special precautions are described below. The
tightening torques are given in the specific table.

61176

COMPONENT PARTS OF THE EPICYCLIC REDUCTION GEAR UNIT

GEARBOX ZF 16 S 151 D.D. - 181 D.D./O.D. - 221 D.D.

75

S

TRALIS

AT/AD
