Clutch

For vehicles with transmission ZF 9S 109 - ZF 16S 151/181, the control is hydro-pneumatic and includes the main cylinder with
incorporated oil reservoir and the clutch actuator. For vehicles with EuroTronic transmission, the clutch control is pneumatic and
controlled by the gearshift electronic control unit

CLUTCH

3

S

TRALIS

AT/AD

DESCRIPTION

CHARACTERISTICS AND DATA

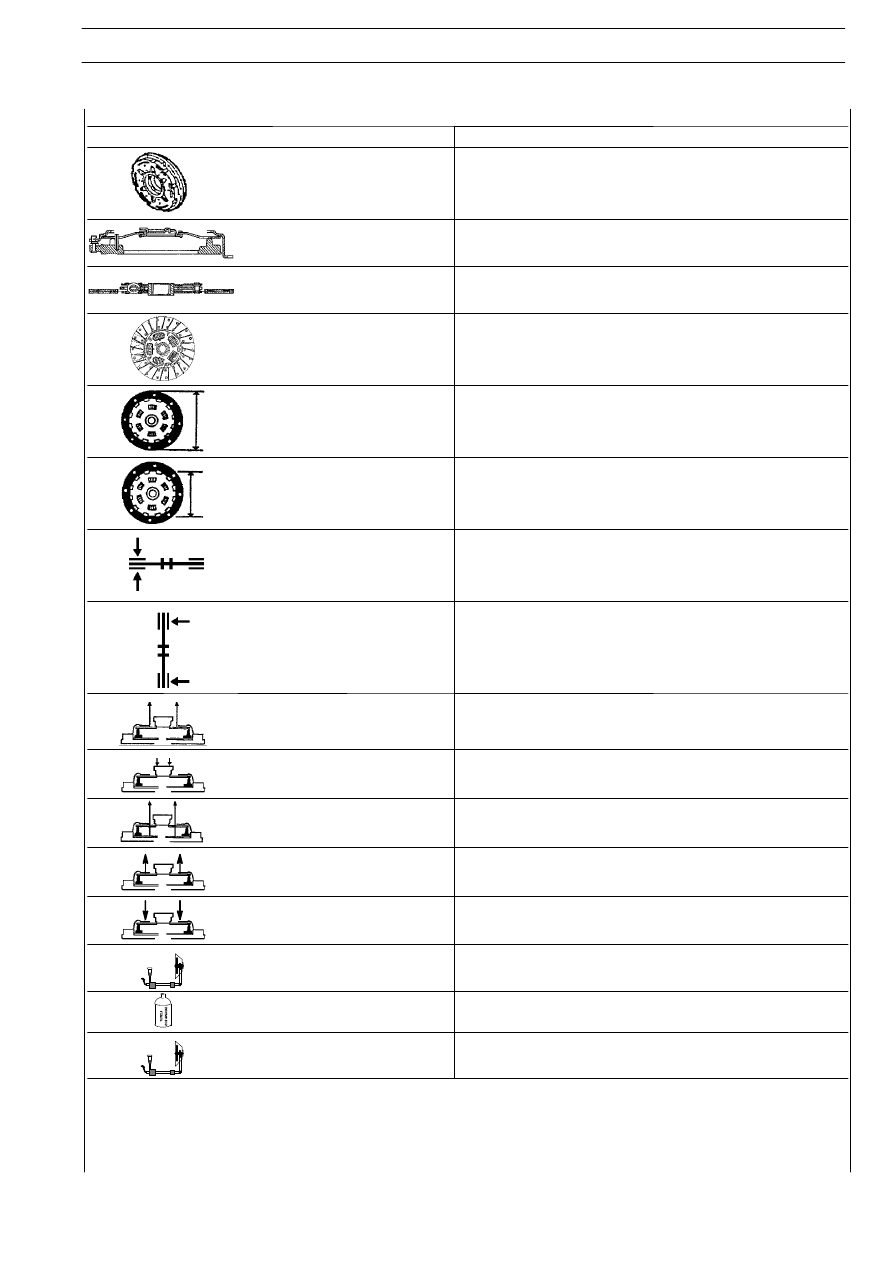

16” CLUTCH - With gearbox ZF 9S 109 - 16 S 151

Type

Single plate, dry

Engagement mechanism

Pull actuated with diaphragm spring

Driven plate

With friction linings

Driven plate hub

With double flexible coupling

Outside Ø of linings

mm

400

Inside Ø of linings

mm

235

Plate thickness (new)

mm

10

± 0.3

Driven plate max.
run-out approx

mm

~ 0.2

Loaded minimum
on new disc-pusher

N

25000

Loaded maximum
with release

N

6950

Minimum pressure plate lift mm

1.7

Withdrawal travel

mm

12 + 2

Max. wear travel

mm

16

Clutch control

Master cylinder with oil tank incorporated - slave cylinder

with total take-up of driven plate wear

Type of fluid

Tutela TRUCK DOT SPECIAL

4

CLUTCH

S

TRALIS

AT/AD

Base - January 2003

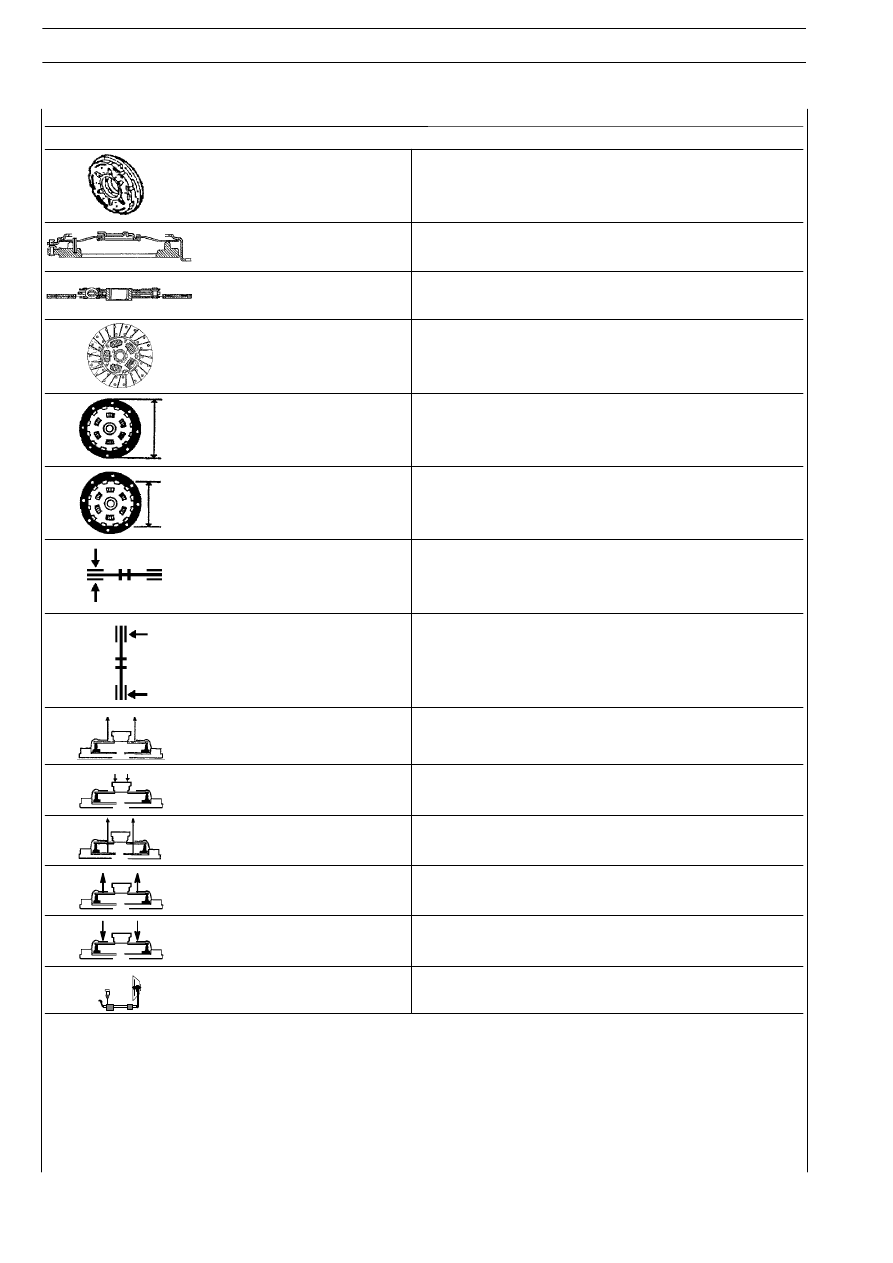

16” CLUTCH - With gearbox EuroTronic 12 AS 2301

Type

Dry single plate

Engagement mechanism

“Pull” with diaphragm spring

Driven disc

With friction seal

Driven disc hub

With double flexible coupling

Seal outer Ø

mm

1

Seal inner Ø

mm

220

± 1

Plate thickness (new)

mm

10

± 0.3

Max. off-centering of
driven plate

mm

~ 0.2

Load on thrust plate
(new)

Min. N

Max. N

27000

29700

Loaded maximum
with release (new)

N

6200

Minimum rise thrust pad

mm

1.7

Disengagement stroke

mm

12 + 2

Maximum depression
stroke

mm

16

Hydraulic operating system

Electro-pneumatic actuator controlled by the gearbox control

unit

CLUTCH

5

S

TRALIS

AT/AD

CHARACTERISTICS AND DATA

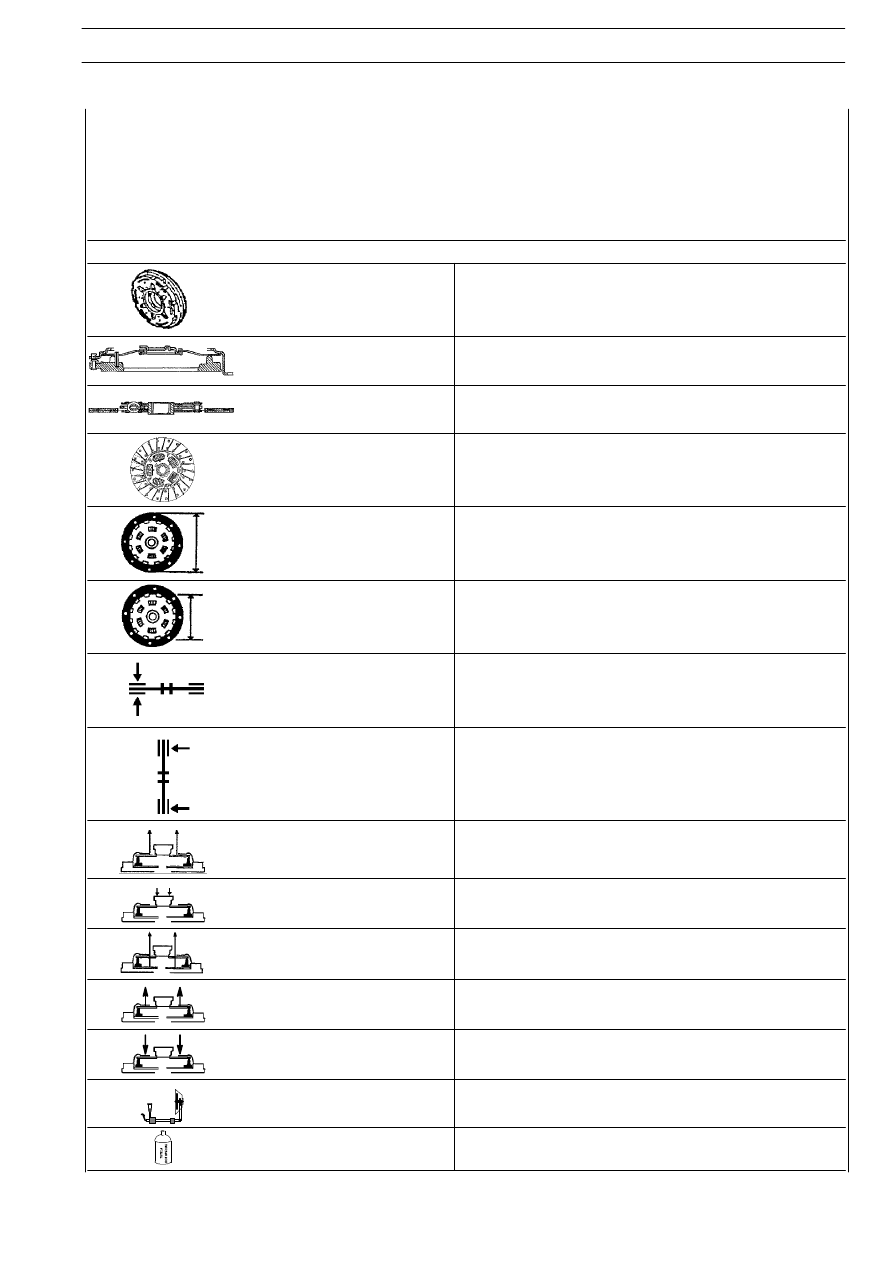

17” CLUTCH

Type

Dry single disc

Engagement mechanism

Pull with diaphragm spring

Driven disc

With friction linings

Driven disc hub

With double torsion springs

Gasket outside Ø

mm

430

Gasket inside Ø

mm

240

Disc thickness (new)

mm

10

± 0.3

Max. offset driven disc

mm

~0.4

Load on thrust plate
(new)

Min. N

Max. N

33000

39200

Loaded minimum
on new disc-pusher

N

7600

Minimum pressure plate lift

mm

1.7

Disconnection stroke

mm

12

Consumption stroke max.

mm

16

Clutch control with gearbox
ZF 9 S 109 - ZF 16 S 151/181/221

Master cylinder with oil reservoir built in —

clutch actuator with total wear recovery of driven disc

Type of oil

Tutela TRUCK DOT SPECIAL

Clutch control with Euro Tronic
gearboxes

Electro-pneumatic actuator controlled by the gearbox

control unit
