Revi - February 2005

294

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

ABS 8

405

. . . . . . . . . . . . . . . . . . . . . . .

CHART 57:

ESP8

406

. . . . . . . . . . . . . . . . . . . . . . . .

CHART 58:

6 AS 300 VD AUTOMATIC
GEARBOX

407

. . . . . . . . . . . . . . . . . . .

ELECTRIC/ELECTRONIC SYSTEM

295

D

AILY

CIRCUIT CHARTS

Notes and specifications

Unless otherwise specified the charts are to be considered valid for all engines and for all truck and van versions.
The vehicle conditions considered for laying wiring circuitries are:
- engine off
- ignition key off
- handbrake on
- gearbox in neutral
- fluids at normal level
- doors closed
The relays used have an internal resistance (in parallel with the coil) of 680 Ω to reduce over-voltage on the system due to

switching of the switches.
In charts 22 A-B the component distinguished by the symbol   is the socket for the converter.

In chart 33 the connection distinguished by the symbol Y is valid only for vehicles with "parallel" braking system.
In chart 34B the component distinguished by the symbol ∆ is present only on vehicles with reserve air tank.
Chart 38 shows a van with sliding side doors.

Component codes concerning chart 35D (82010A/B/C connectors - for all tables)

1

Sensor on evaporator

2

Fan motor

3

Fan electronic control module

4

Air mixing gear motor

5

Re-circulation gear motor

6

Electronic climate control unit (82010)

7

Treated air sensor

8

Fan control potentiometer

9

Required temperature potentiometer

10

Climate control module

11

Microswitch for MAX DEF function

12

Control panel lighting

Colour codes for cabling not supplied by IVECO

Code

Colour

Code

Colour

A

Light Blue

M

Brown

B

White

N

Black

C

Orange

R

Red

G

Yellow

S

Rose

H

Grey

V

Green

L

Blue

Z

Purple

296

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

49949

ELECTRIC/ELECTRONIC SYSTEM

297

D

AILY

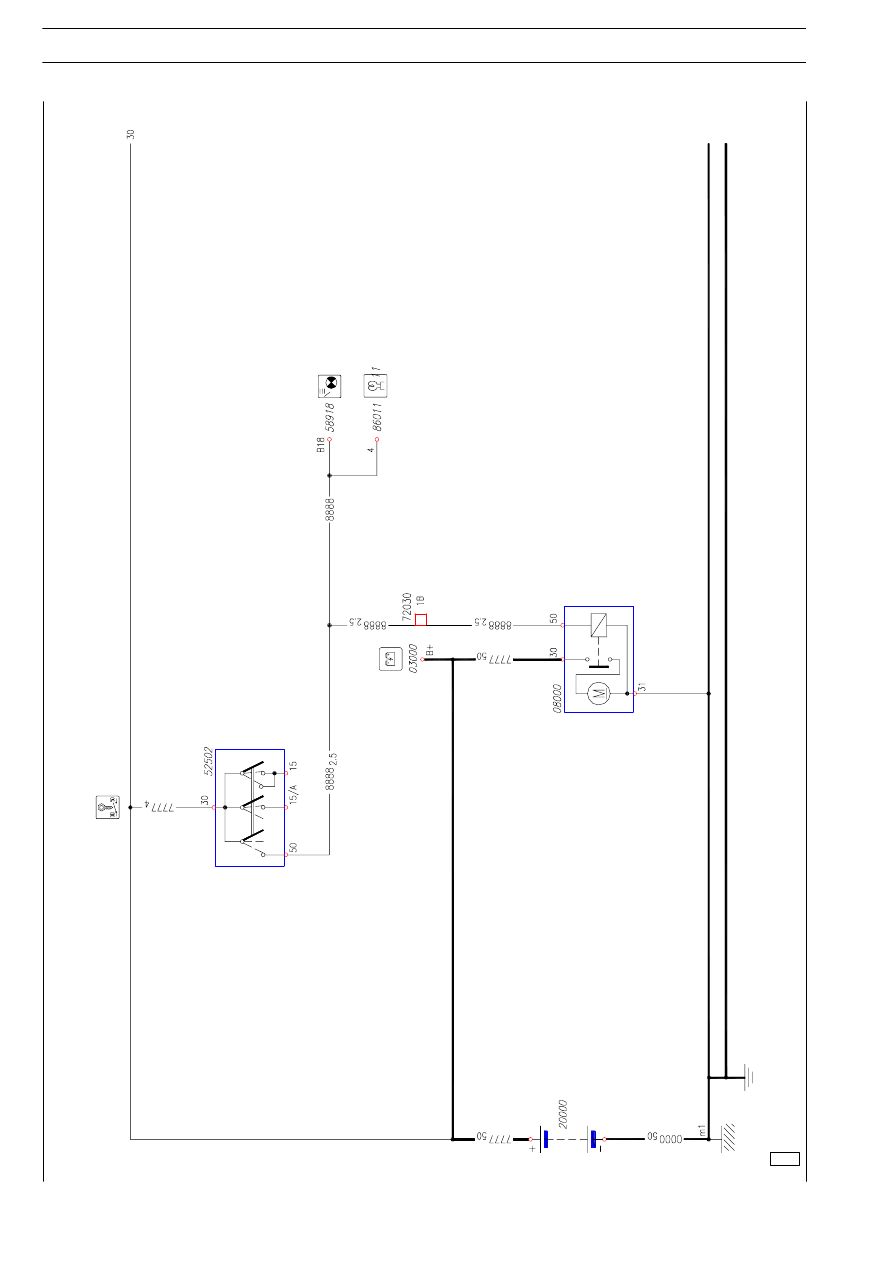

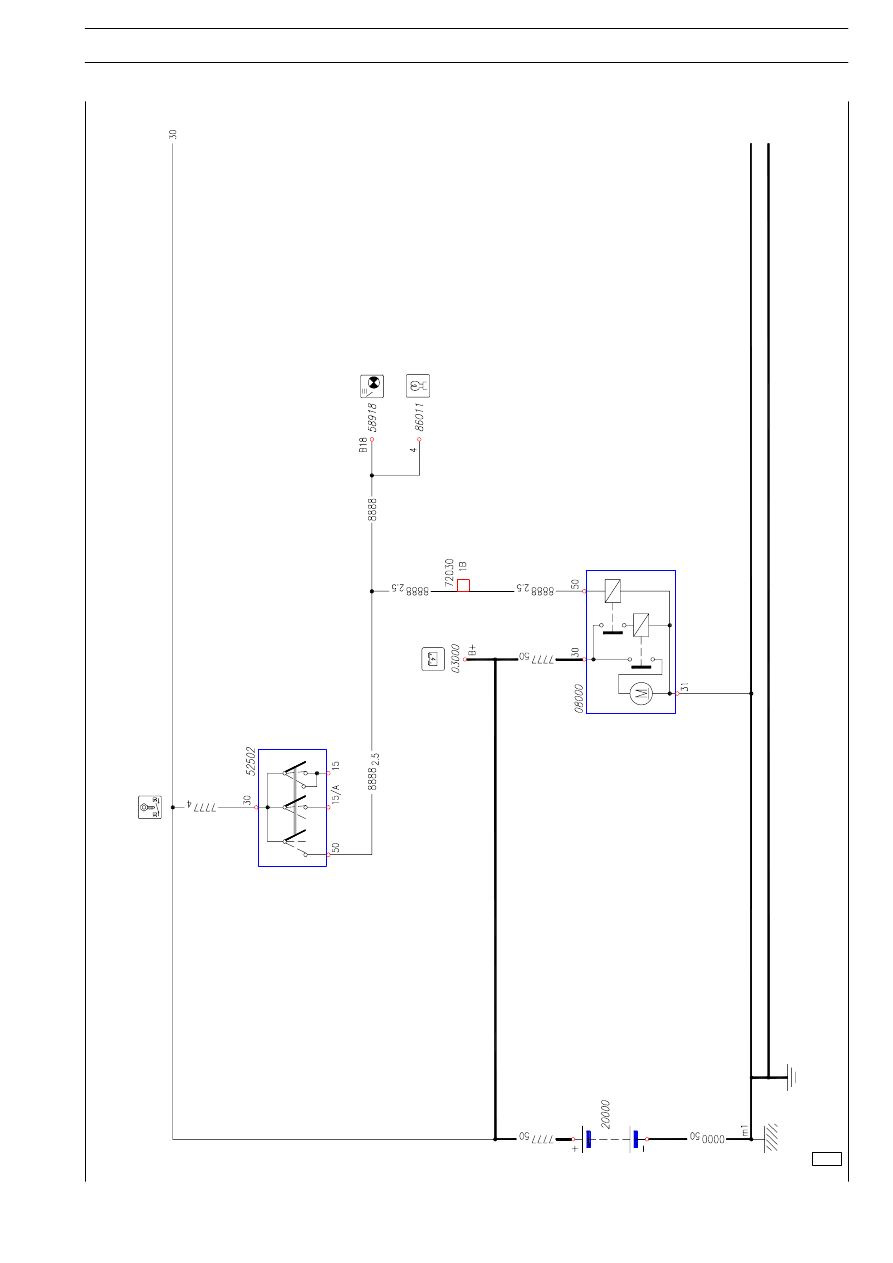

Chart 1B:  Start  (.10 - .12)

77046
