Chassis leveling can be achieved with vehicle moving at a speed below 15 Km/h by pressing the leveling push-button.
This way, the control unit shall start the lifting or lowering action until the normal height is reached and maintained in accordance

with the signals received from the level sensors and the calibration data stored in the control unit memory.
On achievement of the normal trim, the warning lamp on the dashboard panel shall stop flashing.
The same leveling shall be obtained automatically as the vehicle exceed the speed of  15 Km/h.

SYSTEM OPERATION DIAGRAM

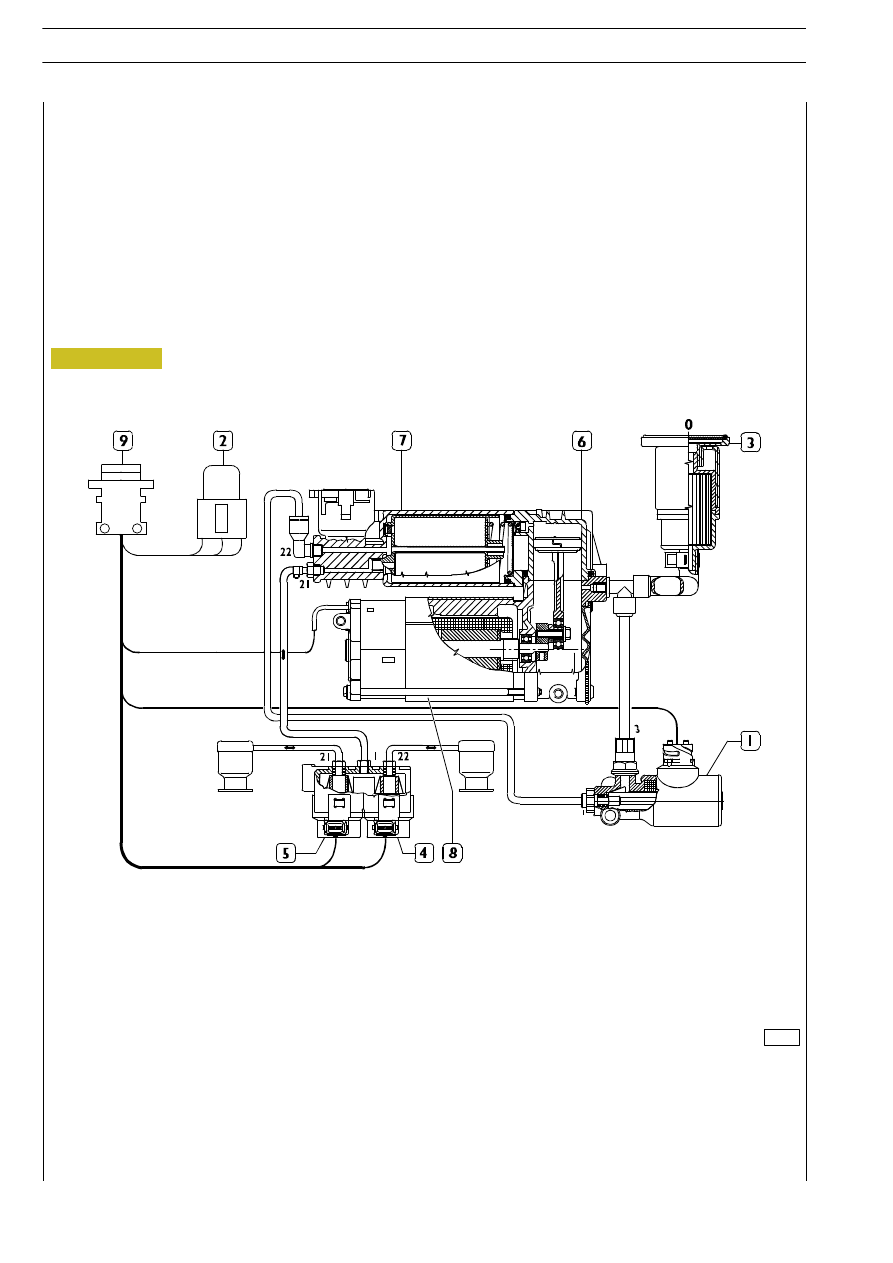

1. Exhaust solenoid valve - 2. Electrical motor control relay - 3. Intake filter - 4. RH chassis control solenoid valve -

5. LH chassis control solenoid valve - 6. Compressor - 7. Dryer filter - 8. Compressor control electrical motor - 9. Electrical

connector

Figure 311

000363t

ELECTRIC/ELECTRONIC SYSTEM

267

D

AILY

VB TECHNIEK PNEUMATIC SUSPENSIONS

The system illustrated is used in the following vehicles:

65C - 60C - 50C

OPERATION DIAGRAMS

Figure 312

004282t

268

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Description

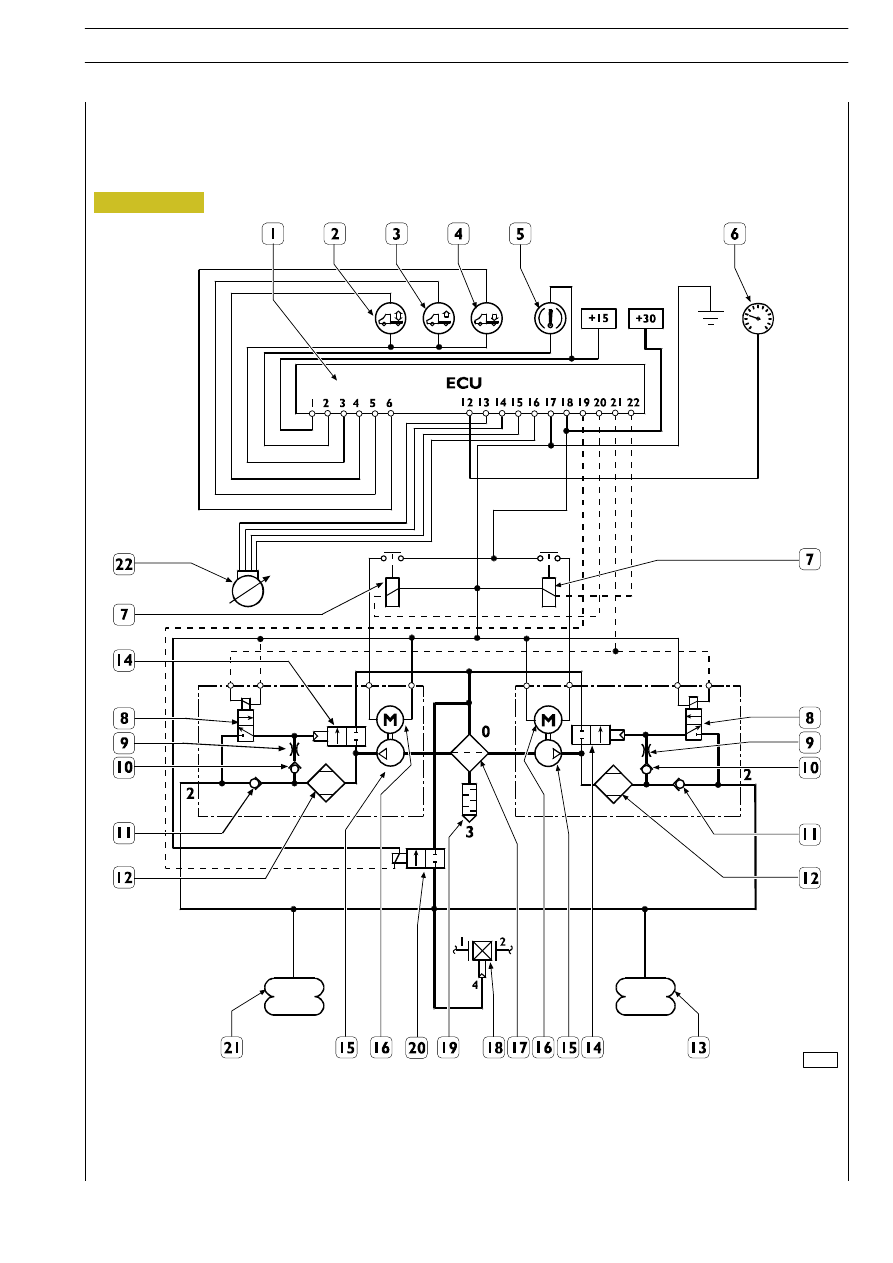

1

Electronic control unit

2

Manual mode actuation button

3

Lowering button

4

Lifting button

5

VBT signalling warning light

6

Tachograph

7

Electric motor control relays

8

Discharge solenoid valve (for washing)

9

Choking valve

10

Unidirectional discharge valve

11

Unidirection feed valve

12

Drier filter

13

Right-hand air spring

14

Pneumatic discharge valve

15

Compressor

16

Compressor actuation electric motor

17

Filter

18

Braking  connector

19

Exhaust silencer

20

Exhaust solenoid valve

21

Left-hand air spring

22

Level sensor

ELECTRIC/ELECTRONIC SYSTEM

269

D

AILY

Vehicles with braking system without ABS

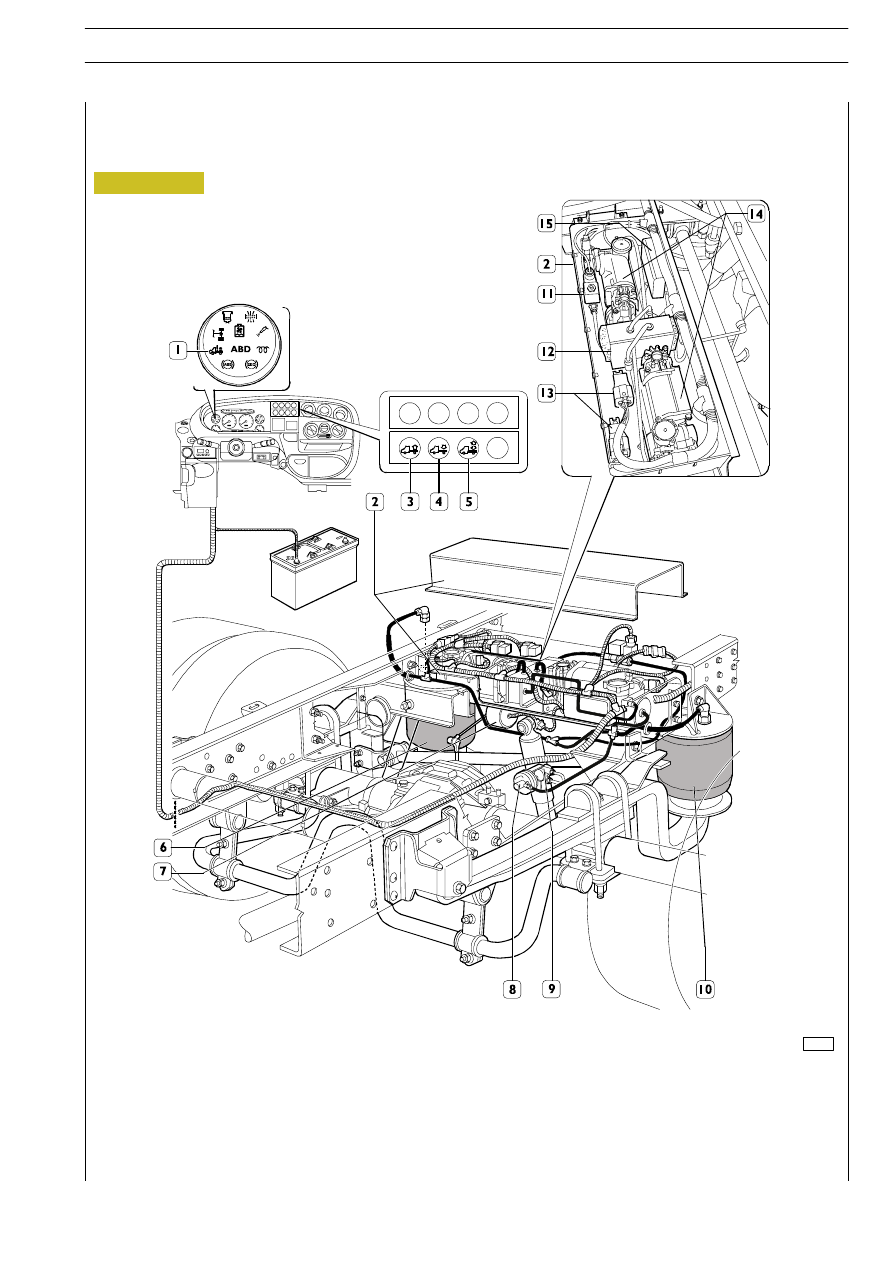

1. VBT warning lamp - 2. Suspension control unit (ECU, pneumatic supply unit) - 3. Chassis lifting switch - 4. Chassis

lowering push-button - 5. Manual control button - 6. RH air spring - 7. Level sensor - 8. Pneumatic brake action

compensator - 9. Brake action compensator - 10. LH air spring

Figure 313

85725
