242

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

it for 50,000 working cycles at a temperature of between -30 °C to + 60 °C.
Batteries from competing brands can be easily found on the market, but the Bosch warranty is not valid unless only PANASONIC

batteries are used.
Replacing the battery
Battery replacement should not take longer than 3 minutes. When fitting the new battery pay attention to battery polarity.
If you fail to comply with the foregoing instructions the ROLLING CODE necessary to transmit the signal from the key to the

control unit will be deleted.
The ROLLING CODE can be reset by following the key synchronisation procedure.
Key synchronisation procedure
- introduce the key into the switch
- turn it to start
- press the remote control button
This procedure makes it possible to reset the ROLLING CODE

ELECTRIC/ELECTRONIC SYSTEM

243

D

AILY

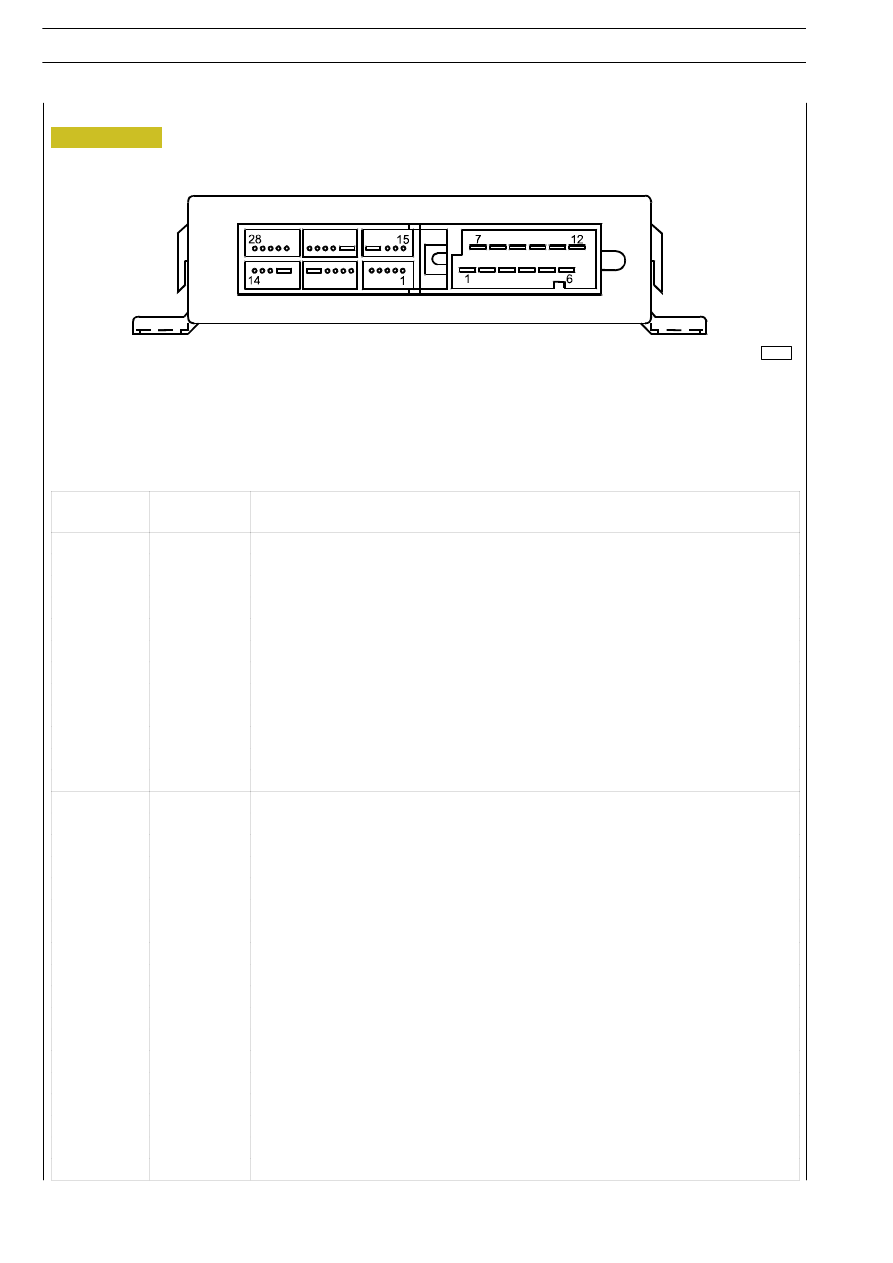

Electronic central control unit (ECU)

The central control unit is located underneath the central dashboard. It controls both centralised closing/opening of the doors

and activation/de-activation of the anti-theft protection by means of the signal supplied to it by the remote-control key, with

the consequent switching on of the remote-control switches located inside the actual control unit.
If  one  of  the  remote-control  switches  should  be  blocked  (working  contact  blocked)  during  operation,  causing  continuous

activation of the door-locking motor(s), the control unit will switch on remote-control switches that create bridges on the

remote-control switch in question, in order to avoid serious damage to the motor(s) concerned. Once normal operation of the

faulty remote-control switch is reinstated, then these remote-control switches will switch off.
The central unit is connected to the cable in the cab/bonnet by means of one 12-pin connector and one 28-pin connector. Each

central unit has a pin code, which is programmed at the end of the line test. This pin code will consist of 5 digits, each of which

will be a binary-coded decimal number from 0 to 9.
In addition, the ECU detects faults in the system, signalling the by causing the anti-theft signalling LED at the centre of the ceiling

light to flash. It is possible to identify two types of failure: minor and major. In the first case, with the +15 power supply on, the

LED will remain on without flashing, while in the second case, again with the +15 power supply on, the LED will flash. Major failures

are those concerning the ECU, and are caused by:
- an error in the ROM/RAM check sum
- an error in the EEPROM check sum
- remote-control switch with working contact blocked.

A

B

Figure 290

50285

244

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Pin out ECU

Connector

Pin

Function

1

Door-blocker on driver's and passenger's side

2

-

3

+15 power supply

4

-

A

5

Rear door-blocker from switch on dashboard

A

6

-

7

Side and rear door-blocker

8

Door-unblocker

9

+30 power supply

10

-

11

Earth

12

-

1B4

-

5

Siren

6

Power supply to led for signalling activation of the anti-theft protection

7

Earth

8B11

-

12

Immobiliser disabling

13

-

14

Switching on of LED signalling activation of the anti-theft protection

B

15

To switches for switching on the inside lights on driver's and passenger's side doors

B

16

To the switches for switching on the inside lights on the right-hand side doors

17

To the switches for switching on the inside lights on the rear door

18-19

-

20

To the switch signalling opening of the bonnet

21

To the 38-pin diagnostics connector (cell 12)

22

To the switch for switching on the inside lights on the left-had side door

23

Signal from electronic volumetric detection module

24

Switching on of indicator flashing lights

25B28

-

ELECTRIC/ELECTRONIC SYSTEM

245

D

AILY

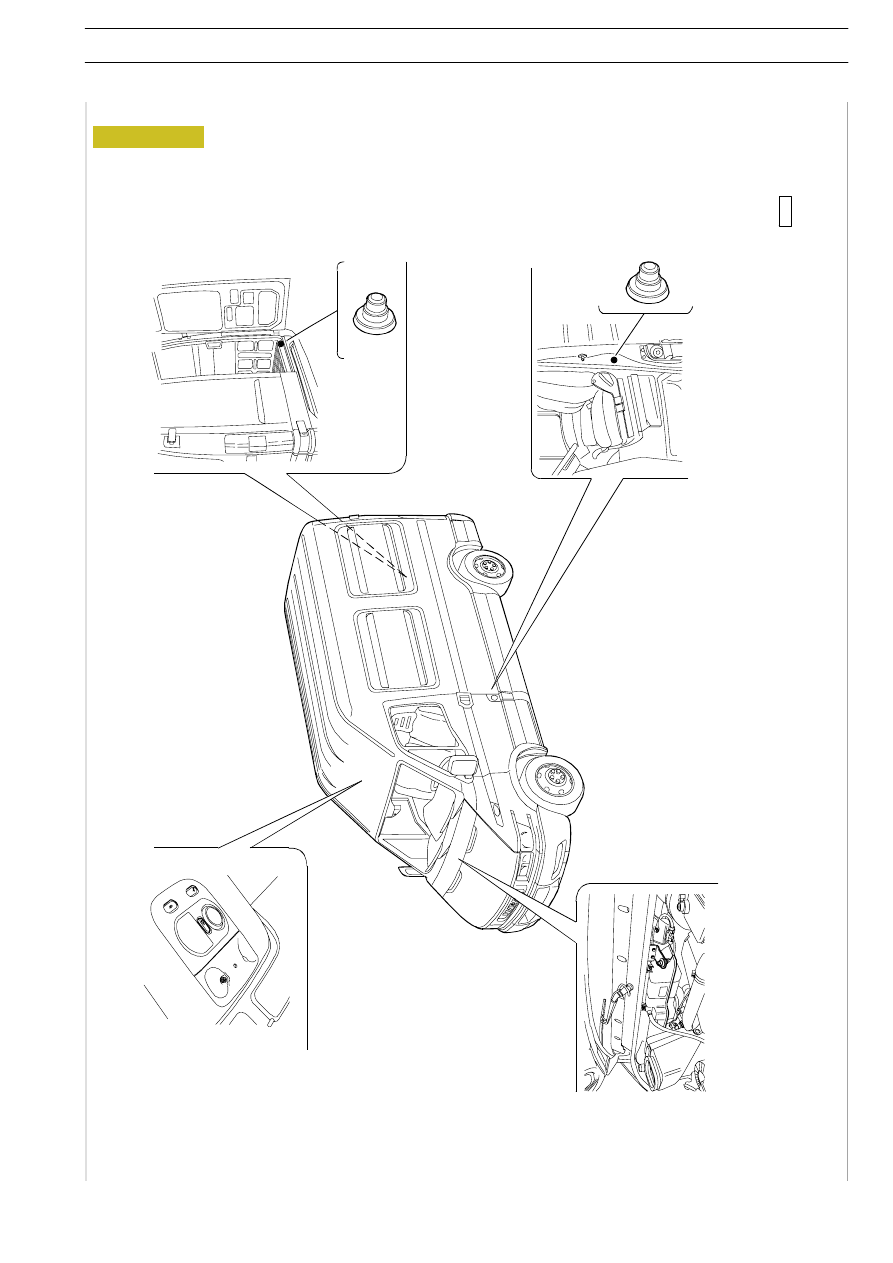

Arrangement of the switches

A.

Volumetric

detector

electronic

module

-

B.

Rear

door

button

-

C.

Buttons

on

front

doors

-

D.

Engine

bonnet

button

A

B

C

D

Figure 291

50284
