172

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

52

5592

Fuel temperature sensor signal

53

5151

∗

Boosting air temperature sensor signal

58

5154

Water temperature sensor signal

60

8150

EGR solenoid valve

F

Power seats

f

Signal seats

(*)

Available when the EGR is not provided

-

Pins not highlighted are not used

ELECTRIC/ELECTRONIC SYSTEM

173

D

AILY

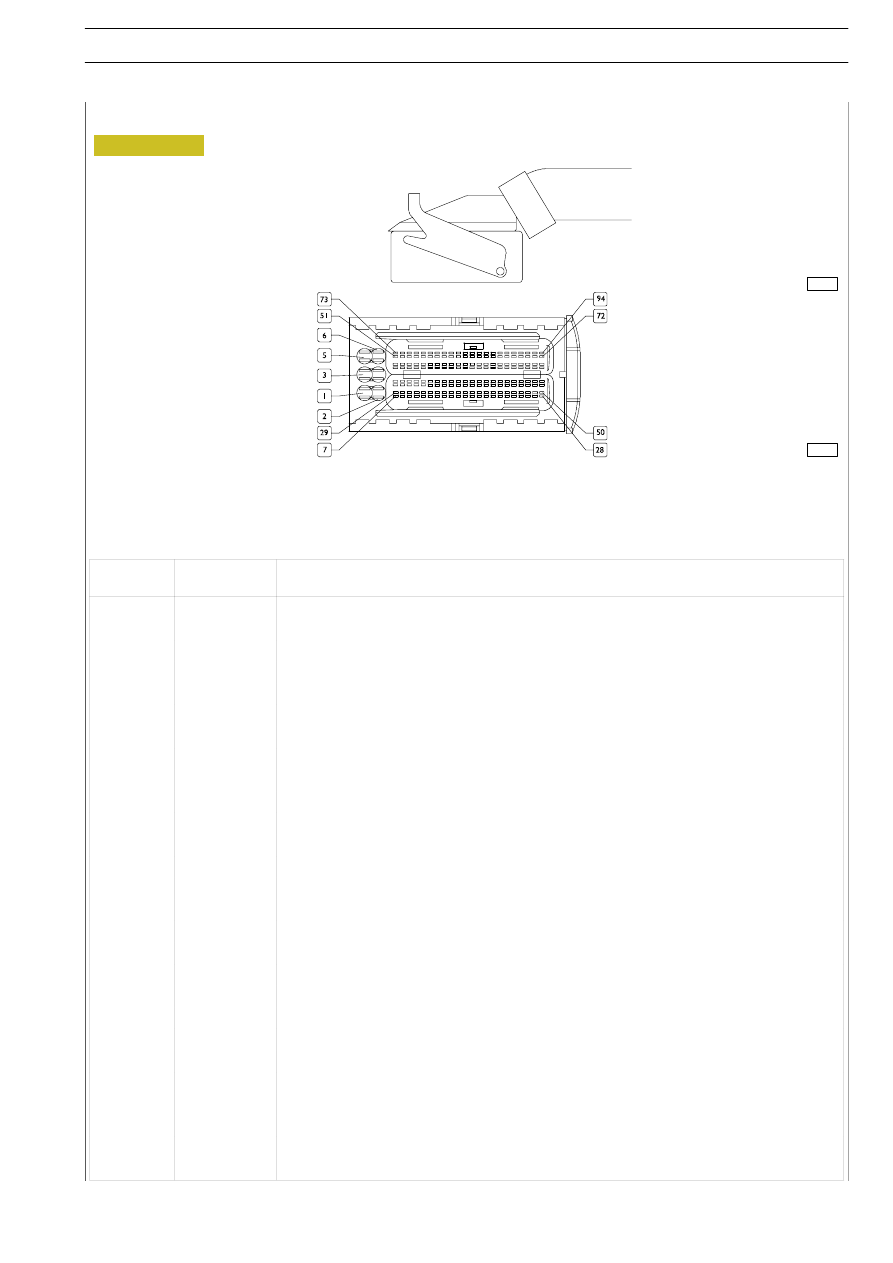

Control unit connection to cab-bonnet cable (housing K)

Pin

Cable

colour code

Function

1

-

+30 (main relay)

2

0000

Earth

4

0000

Earth

5

8150

+30 (main relay)

6

0000

Earth

8

0150

Accelerator pedal sensor negative (pin 5)

9

5157

Accelerator pedal sensor signal (pin 4)

13

-

Signal from power takeoff (if any) state selector

16

-

Negative from power takeoff (if any) state selector

17

-

Signal from brake pedal pressed for stop light ignition

25

2299

K line

28

8051

+15

30

0159

Accelerator pedal sensor negative (pin 3)

31

5157

Accelerator pedal sensor signal (pin 6)

38

8155

Cruise Control (resume)

42

-

Speed limiter button

45

5158

Accelerator pedal sensor power supply (pin 2)

46

5158

Accelerator pedal sensor power supply (pin 1)

48

5614

Engine speed sensor (revs counter)

52

1310

To preheating spark plug actuation remote-control switch pin D1

54

8162

Signal from air-conditioning ON compressor remote-control switch

56

8157

Cruise Control (set +)

57

-

Auxiliary speed limiter (where available)

58

-

Signal from clutch switch

61

-

CAN L line

62

-

CAN H line

68

8150

Fuel filter heating remote-control switch positive

Figure 186

85708

85709

174

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

70

9990

Positive to the remote-control switch for engine water recirculation shut-off solenoid valve

control with auxiliary heater ON

71

5156

EDC warning light negative

72

8150

Main relay (negative)

75

5155

Vehicle speed signal (tachometer)

77

8154

Cruise Control (off)

78

8156

Cruise Control (set -)

80

8158

Brake pedal signal

90

7740

Positive for engine cooling electromagnetic joint control

91

-

Fuel electric pump remote-control switch negative

92

0000

Pre-heating warning light negative

93

1311

To pre-heating spark plug actuation remote-control switch pin ST

-

Pins not highlighted are not used

ELECTRIC/ELECTRONIC SYSTEM

175

D

AILY

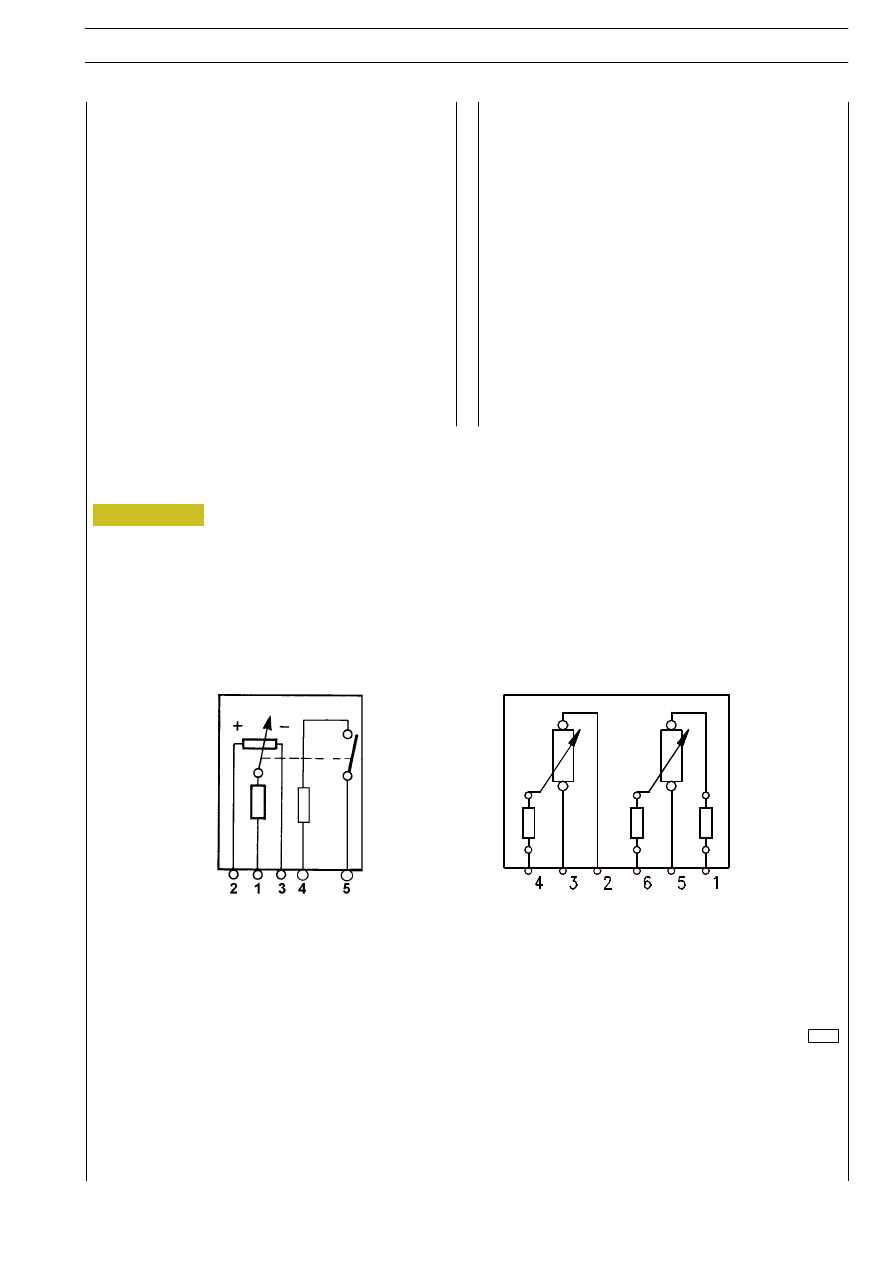

Accelerator pedal sensor

A new sensor which incorporates two potentiometers (no

idling  switch  is  provided)  is  available  on  the  accelerator

pedal.  The  ratio  between  the  signals  from  the  two

potentiometers is 2:1 (one potentiometer exhibits a twofold

resistance value compared with the other). Both of these

signals (V) are detected by the control unit that processes

them according to stored threshold values and manages the

injection system as an accelerator pedal position set by the

driver. (At the output of these potentiometers, a variable

voltage is available which corresponds to the potentiometer

resistance value.)
It is connected to the EDC control unit connector K pins

9-30-45-31-8-46. The potentiometers are powered with

5 V voltage supplied by the control unit itself.

EDC MS6.3

EDC 16

Figure 187

85714
