108

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Code absolutely necessary for the starting procedure in

the event of an emergency.

- Mechanical code

Code  needed  for  request  to  duplicate  the  mechanical

part of the key.

Warning light
This  is  located  on  the  instrument  cluster  and  informs  the

driver  whether  the  system  is  working  properly  or  of  any

possible faults.
Moving  the  ignition  key  to  drive the control unit tests the

system turning on the warning light for about 4 seconds".
If it goes out after this time, this means that the key has been

recognised and the system is working, if it does not it indicates

the possible system faults.

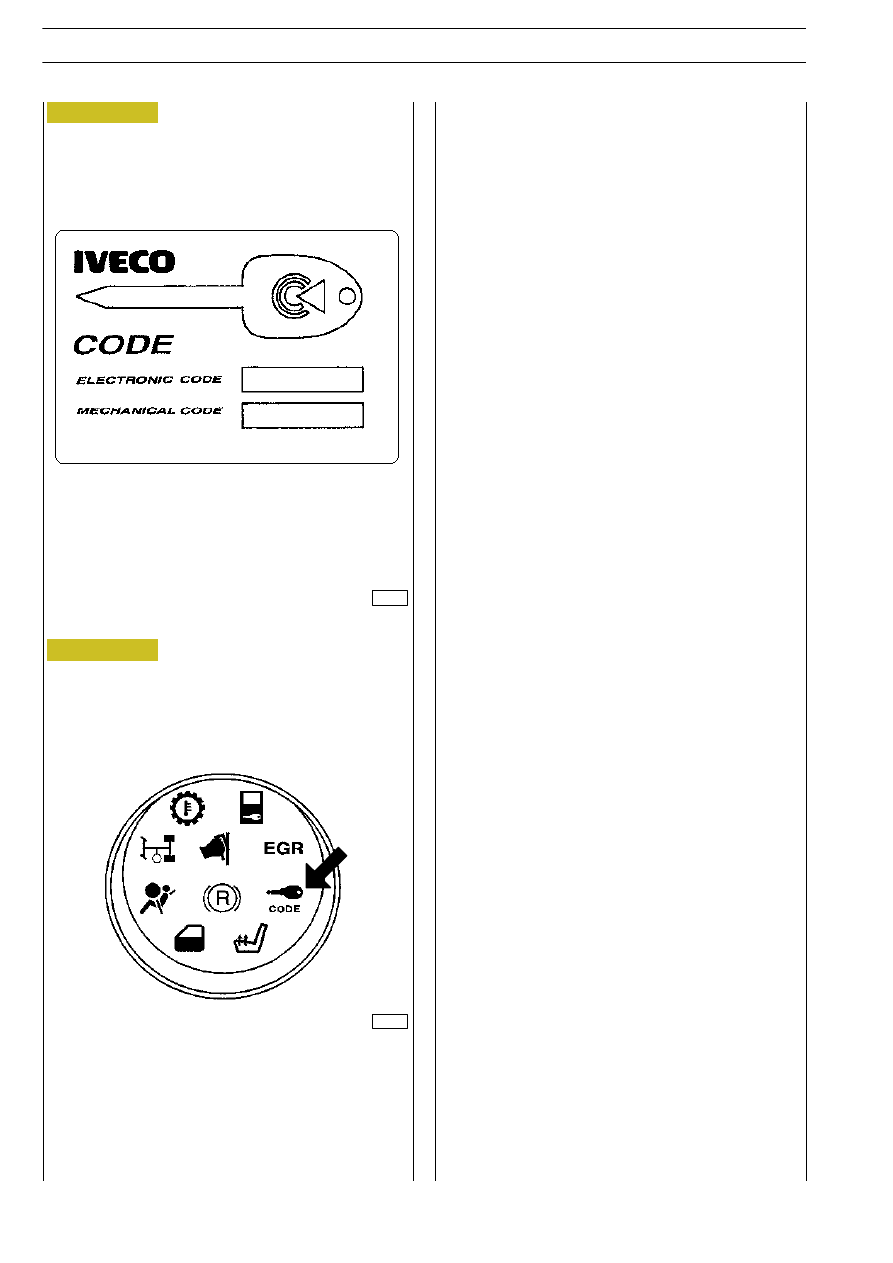

WARNING LIGHT

Figure 108

Figure 109

000293t

000294t

CODE CARD

ELECTRIC/ELECTRONIC SYSTEM

109

D

AILY

Key teaching procedure

In  the  event  of  loss  or  replacement  of  the  keys  it  will  be

absolutely  necessary  to  follow  a  precise  procedure  solely

through the diagnostic tools.
- Connect the diagnostic tool.
Key teaching
- Engage the first key and turn it to drive.
- Wait for the code" warning light on the cluster to go out

and turn the key to stop.

- Engage  the  new  key  and  turn  it  to  drive,  repeat  the

operations described previously.

If the code warning light does not go out during the teaching

procedure, this means that the operation has not been carried

out correctly.
Possible causes:
- The same key has been engaged twice.
- The key has not been turned to stop in useful time.
- An  attempt  has been made to teach more than three

keys.

- Keys already used with another control unit have been

used.

- Aerial reception problems.

Emergency procedure
It is absolutely necessary to enter the PIN code" given on

the  Code  Card,  only  using  the  accelerator  pedal  as

described below:
- Move the ignition key to Drive.
- After about ~ 2 seconds the EDC warning light starts

to flash quickly

- Press  the  accelerator  pedal  and  keep  it  pressed  for

about ~ 15 seconds.

- The EDC warning lamp starts flashing slowly.
- When the number of flashes corresponds to the first

digit of the PIN code press the accelerator completely

and then release it again. (During this press the EDC

warning light stays off).

- Continue with the reading and corresponding pressing

on  the  accelerator  pedal  for  the  remaining  four

numbers of the PIN code".

- At  the  end  of  the  sequence  if  the  code  entered  is

correct  and  there  are  no  system  faults,  the  EDC

warning  light  stops  flashing.  The  operation  has  been

concluded correctly.

- Start the vehicle.

After following this procedure the control unit

memorises the keys and will no longer make this

operation  possible  without  entering  the  PIN

code.

The keys enabled for starting will never be more

than three.

A previously memorised key but not included in

the  last  teaching  process  is  no  longer  able  to

start the vehicle.

NOTE

110

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

of possible system faults, as follows:
- Warning light "flashing continuously" with a frequency of "0.3 sec. ON" and 3 sec. OFF" means that there is an error or

that the emergency starting procedure has not been carried out correctly.

- Warning light "flashing continuously" with a frequency of  0.3 sec. ON" and " 0.3 sec. OFF",  means that no key teaching

procedure has been carried out.

- Warning light "always on" means that the key teaching procedure has not been carried out correctly.
For preliminary information, it is possible to display any fault codes on the warning light module of the instrument cluster activating

the Blink code.
For complete, more thorough diagnosis it is however indispensable to use the tools available to the service network, such as

MODUS.

Diagnostics through the Blink Code
To activate the Blink code it is necessary to earth line K for at least 2 seconds with the ignition key at drive to display the first

error.
Repeat this operation (line K at earth) to display any other faults.
The table below shows the various error codes that may appear during diagnostics.

Number of

blinks

Type of fault

1

Not connected or not configured central unit

2

Central unit not communicating with EDC

Central unit not communicating during installation

3

Central unit not installed

4

-

Short circuit/disturbance on communication line between control unit and "EDC"

5

Key with unknown code

6

Key with code not detected

7

Aerial not connected

8

Internal control unit fault

9

Short circuit on alarm disable line

Ċ

Code" warning light short circuit

Ċ

Code" warning light open circuit

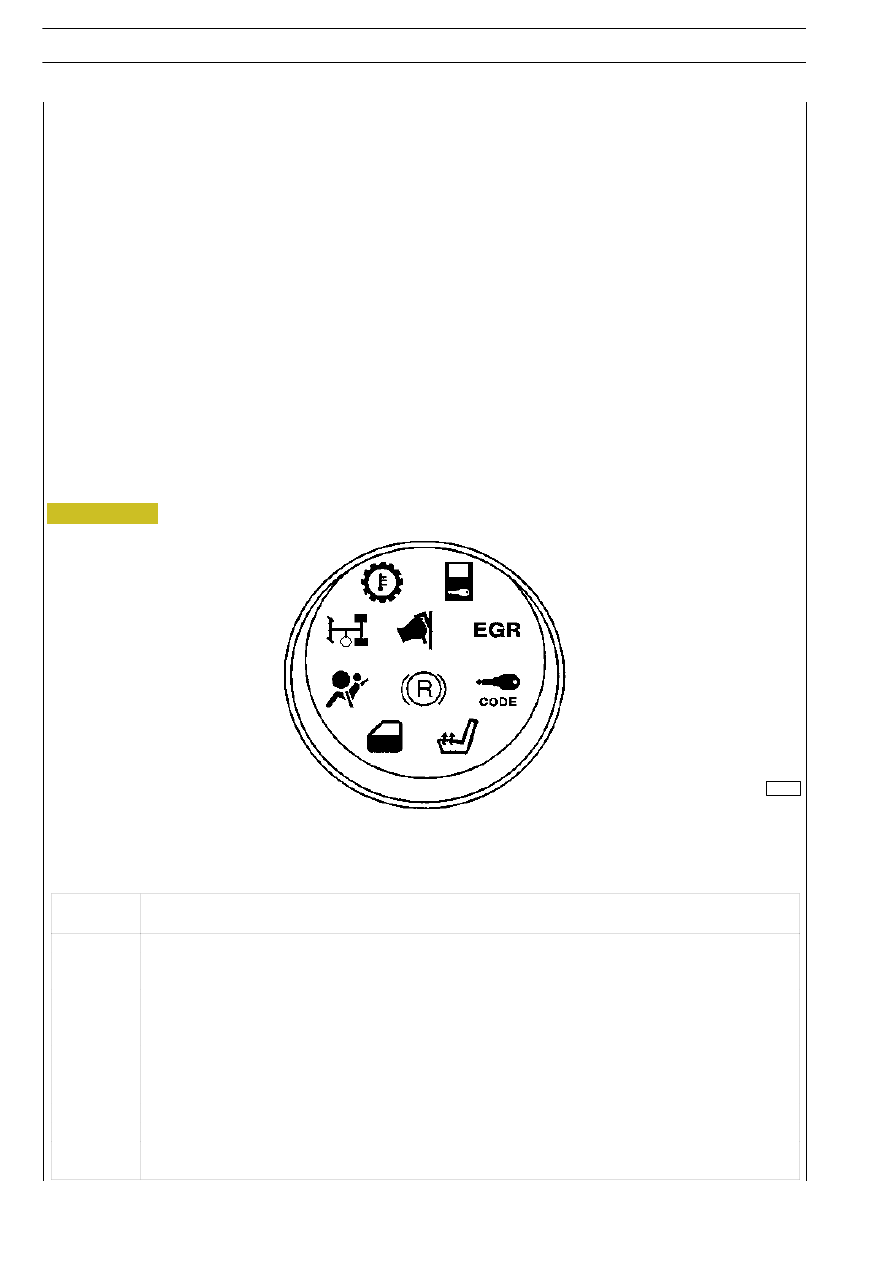

Figure 110

000294t

ELECTRIC/ELECTRONIC SYSTEM

111

D

AILY

PART TO BE

REPLACED

PARTS TO BE

ORDERED

OPERATIONS AND NOTES

One or two keys

(with one still

available)

• Parts Keys

⇒ Cut the keys according to the mechanical code.
⇒ Perform "Key memorising" in Immobilizer diagnostics (*).

NB. In this procedure also enter the remaining working keys

Addition of a

key

NB. In this procedure also enter the remaining working keys

otherwise the will NO LONGER be enabled for starting.

Steering lock

and/or ratchets

• KEYS KIT with:

2 cut Parts keysSteering

⇒ Change the steering lock and ratchets.
⇒ Perform "Key memorising" in Immobilizer diagnostics (*).

ALL the keys

2 cut Parts keysSteering

lock + Ratchets

⇒ Perform  Key memorising  in Immobilizer diagnostics ( ).
⇒ State the new mechanical code on the Code Card.

Ratchets (excluding

steering lock)

• KIT with:

2 traditional keys +

ratchets

⇒ Change the ratchets.

NB. Traditional keys means keys without Transponder.

Code card

(due to loss)

• Code Card

⇒ Complete the "Code Card Duplicate Request Form" printing it

from MODUS and send it as mentioned in the ORDER

MANAGEMENT form of the IVECO SPARES warehouse

concerned.

Aerial

• Aerial

⇒ Replace.

ECU Immobilizer • KIT ECU

Including:

Immobilizer ECU -

2 keys to be cut

New Code Card

⇒ Cut the keys according to the mechanical code.
⇒ Perform "Key memorising" in Immobilizer diagnostics (*).

NB. At the end of this operation, check that the electronic code

shown on the screen corresponds to the one printed on the Code

Card, if it is different, put the one on the screen on the Code Card.

⇒ In EDC diagnostics perform "new key recognition".
⇒ Put the old mechanical code on the new Code Card.
⇒ Scrap the old keys as it will be NO LONGER possible to use

them.

⇒ Complete the "New Immobilizer Installation Form" printing it

from MODUS and send it as mentioned in the ORDER

MANAGEMENT form of the IVECO SPARES warehouse

concerned.

EDC control unit • EDC control unit

⇒ The system recognises the new actuator automatically the first

time the ignition key is moved to Drive.

NB. To order the EDC Control Unit complete the specific form

printing it from Modus and sending it to the Market Technical help

Desk.

!

If after accurate diagnosis it is necessary to replace one or more components, proceed as described below

!

(*) With release MODUS 2.0 (Windows), 1.6C (DOS) or IWT 1.4, before "Storing new keys", it is necessary to

disconnect EDC central unit. Once the operation has been completed, clear the fault memory to prevent the error

from staying memorised on the actuator.
⇒ For subsequent releases keep to any new instructions given on the screen.
