Iveco Daily. Manual - part 351

Proper

clearance

between

front

plate

and

electromagnetic friction pulley.

NO

YES

Compressor fixing elements are in good conditions.

Check and tighten compressor screws and bolts to the
prescribed torque.

Serviceable electromagnetic friction.

Check whether failure is due to mechanical or electrical
troubles and operate accordingly.

Regular compressor oil level.

Serviceable compressor.

Check oil level and refill if required.

Drain out system and replace compressor.

Check clearance, disconnect compressor if required
and adjust clearance

NO

YES

NO

YES

NO

NO

4.2

NO

YES

Serviceable electromagnetic friction power system.

Check electric system.

STRANGE NOISE WITH FRICTION

CONNECTED

4.3

STRANGE NOISE WITH FRICTION
DISCONNECTED OR VIBRATIONS

46

CAB AIR-CONDITIONING

D

AILY

For removing/refitting the heater unit, carry out the procedure
described on pages 13 and 14 concerning heater/fan unit
removal and refitting, taking into consideration just the
common parts: dashboard covering, instrument panel, control,
air outlets, refrigerant tank and pipes, radio mounting box and
cross member.

60727

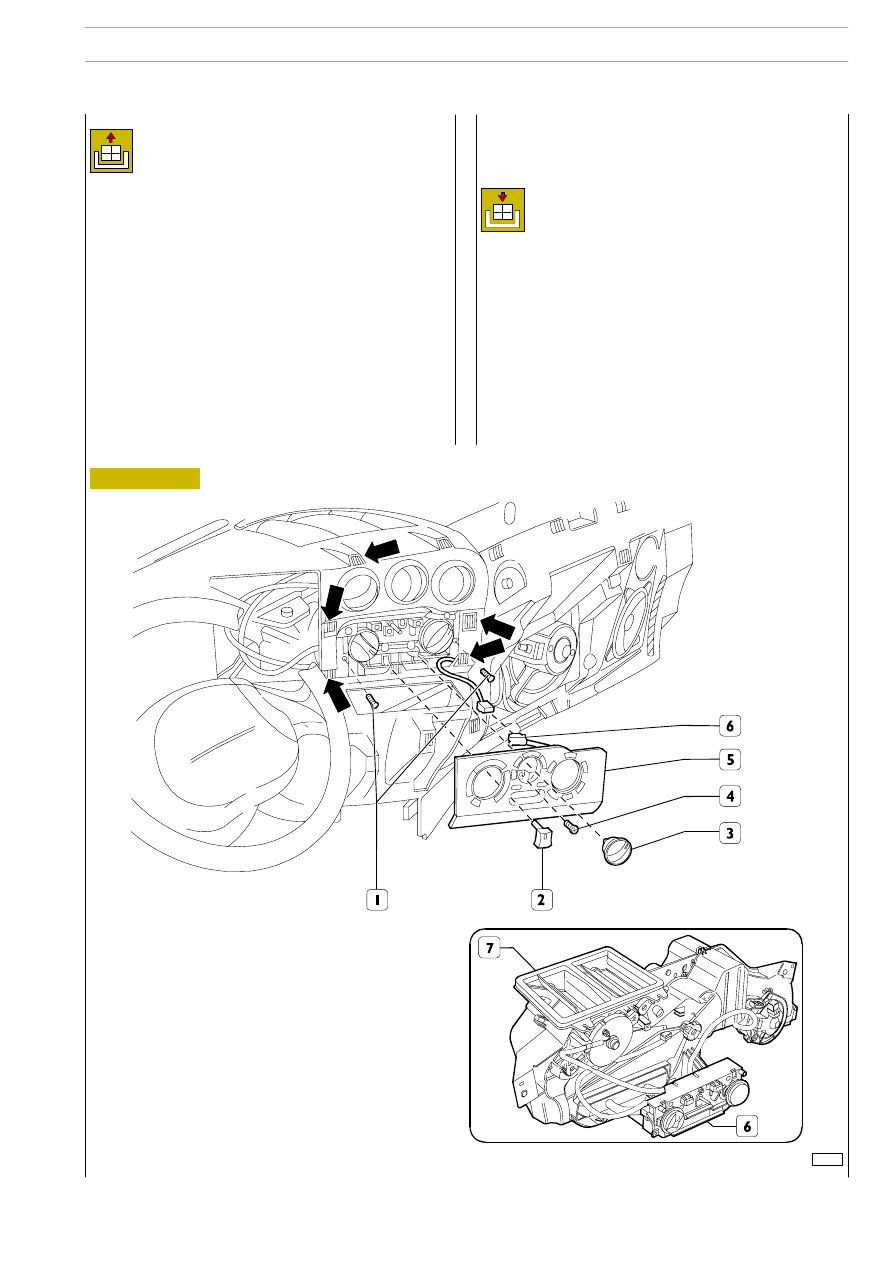

Figure 54

Remove the control panel shown in the figure before
performing the following removals:

- withdraw air recycle control selector (2);

- take off the heater control panel knob (3);

- unscrew screw (4) set behind the panel;

- disconnect connection (6) and remove mask (5) by

removing it from velcro (

⇒) fixing;

- remove the two screws (1) fixing controls to dashboard;

- then remove the complete unit (7) including controls (6)

from the passenger compartment.

Removal

Refitting

For refitting, carry out the procedure described for removal
in reverse order and observing the prescribed tightening
torque for screws and/or nuts. When refitting procedure is
over, check the following:

- proper engine coolant level;

- regular operation of system and components involved in

the described procedure.

CAB AIR-CONDITIONING

47

D

AILY

553210

”MARELLI” TYPE HEATER

Removal - Refitting

60726

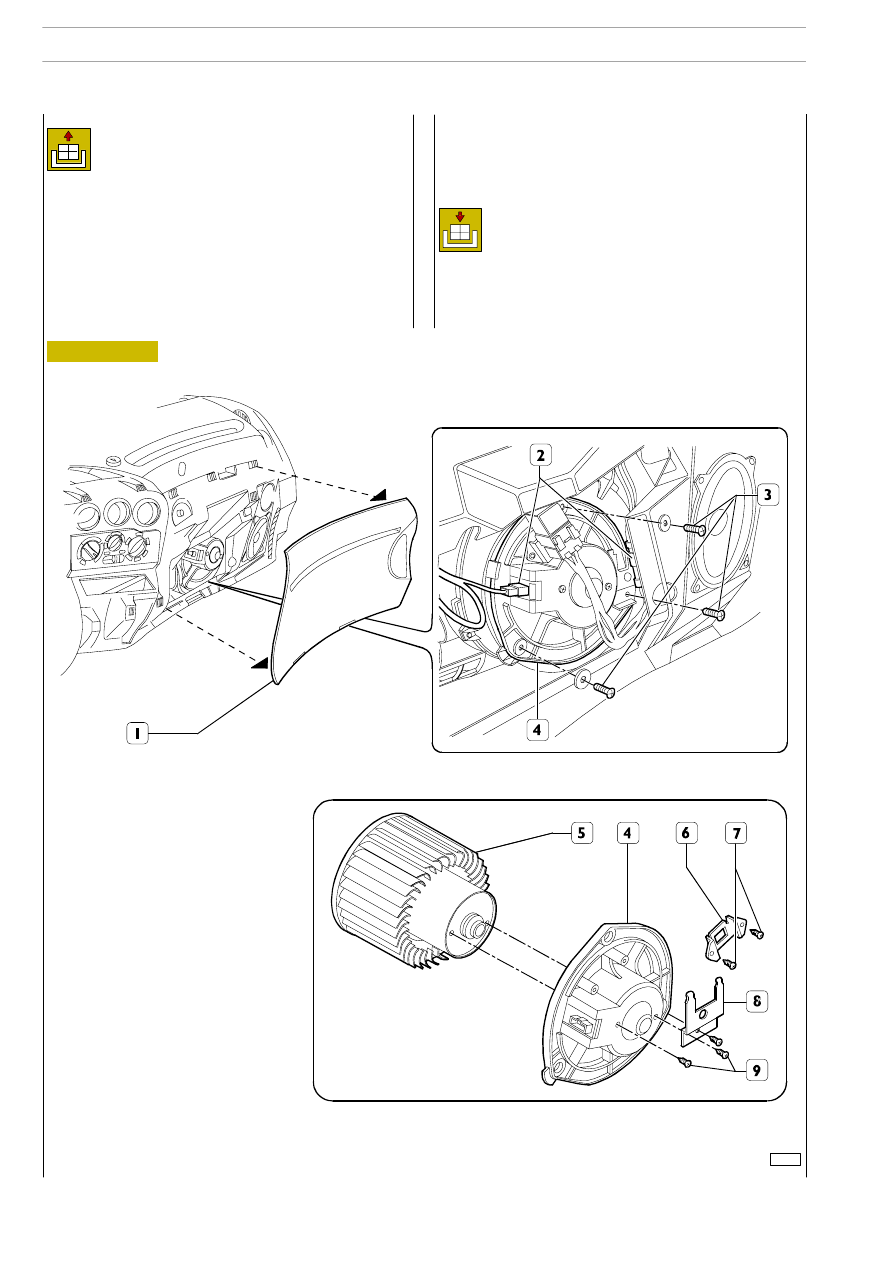

Figure 55

- Remove lower covering (1) on passenger side from

velcro fixings;

- unscrew the three M4x12 fan fixing screws (3);

- disconnect electrical connections (2);

- remove motor support (4) including the fan;

- remove frame (7) and connector (8) bracket fixings (6);

- remove fan (5) after removing both M5x16 motor fixings

(9).

Removal

Refitting

For fan refitting, carry out the procedure described for removal
in reverse order. Replace seal if damaged.

48

CAB AIR-CONDITIONING

D

AILY

553213

ELECTRIC FAN

Removal - Refitting

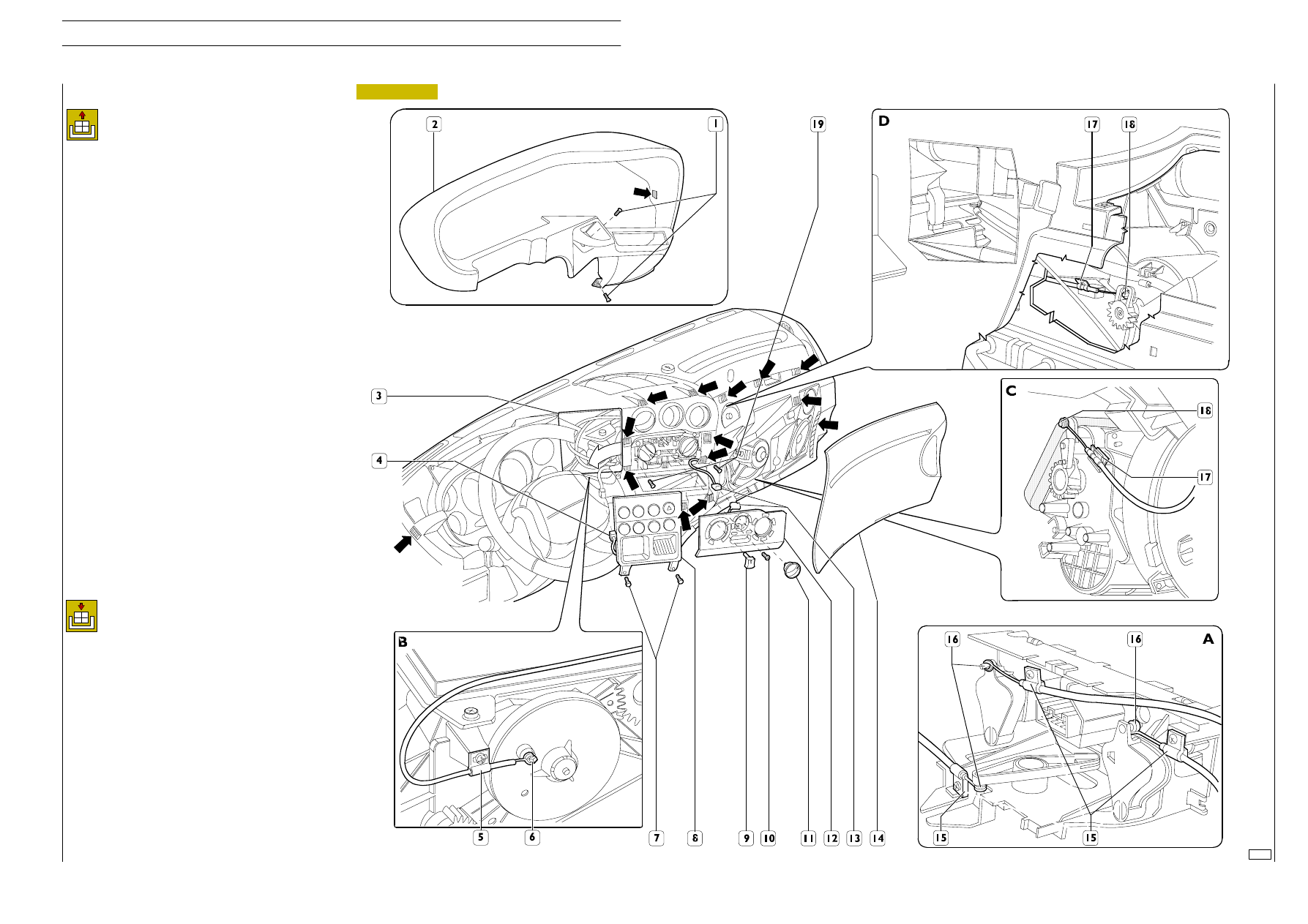

- First of all disconnect battery cables;

- remove dashboard lower covering (14) on passenger side

from velcro fixings (

⇐) and release it from hinges;

- remove dashboard (2) covering from velcro fixings after

unscrewing fixing screws (1);

- remove switch panel (8) after unscrewing fixing screws

(7) and disconnecting electrical connections (4);

- lift off heater control knob (11);

- unscrew screw (10) set behind knob (11);

- detach air recycle cursor (9);

- remove control mask (12) from velcro fixings after

disconnecting electrical connection (13).

- To facilitate control unit removal from compartment

proceed as follows:

- unscrew the two screws (19) fixing the unit to the

dashboard;

- remove control unit from compartment (3) set neat

multiple meter;

- remove the three cables from control unit by releasing

them from clamps (15) and pins (16). (Detail A);

- remove cables from heater unit (Details B-C-D) by

releasing them from clamps (5) (17) and pins (6) and (18).

60728

Figure 56

Removal

Refitting

For refitting, carry out the procedure described for removal in
reverse order. Check for matching between doors and control
knobs.

Removal - Refitting

CAB AIR-CONDITIONING

49

D

AILY

553218

HEATER CONTROL CABLES
