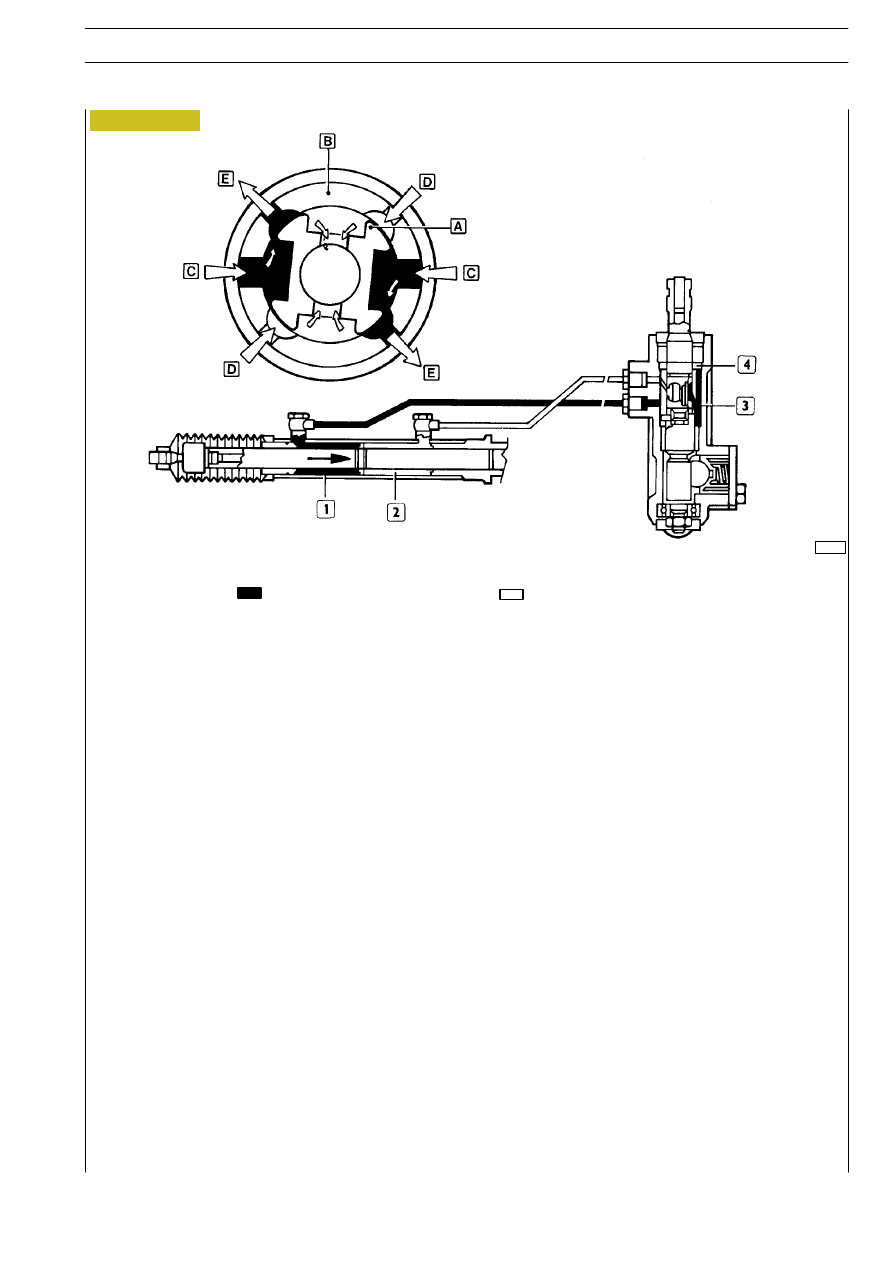

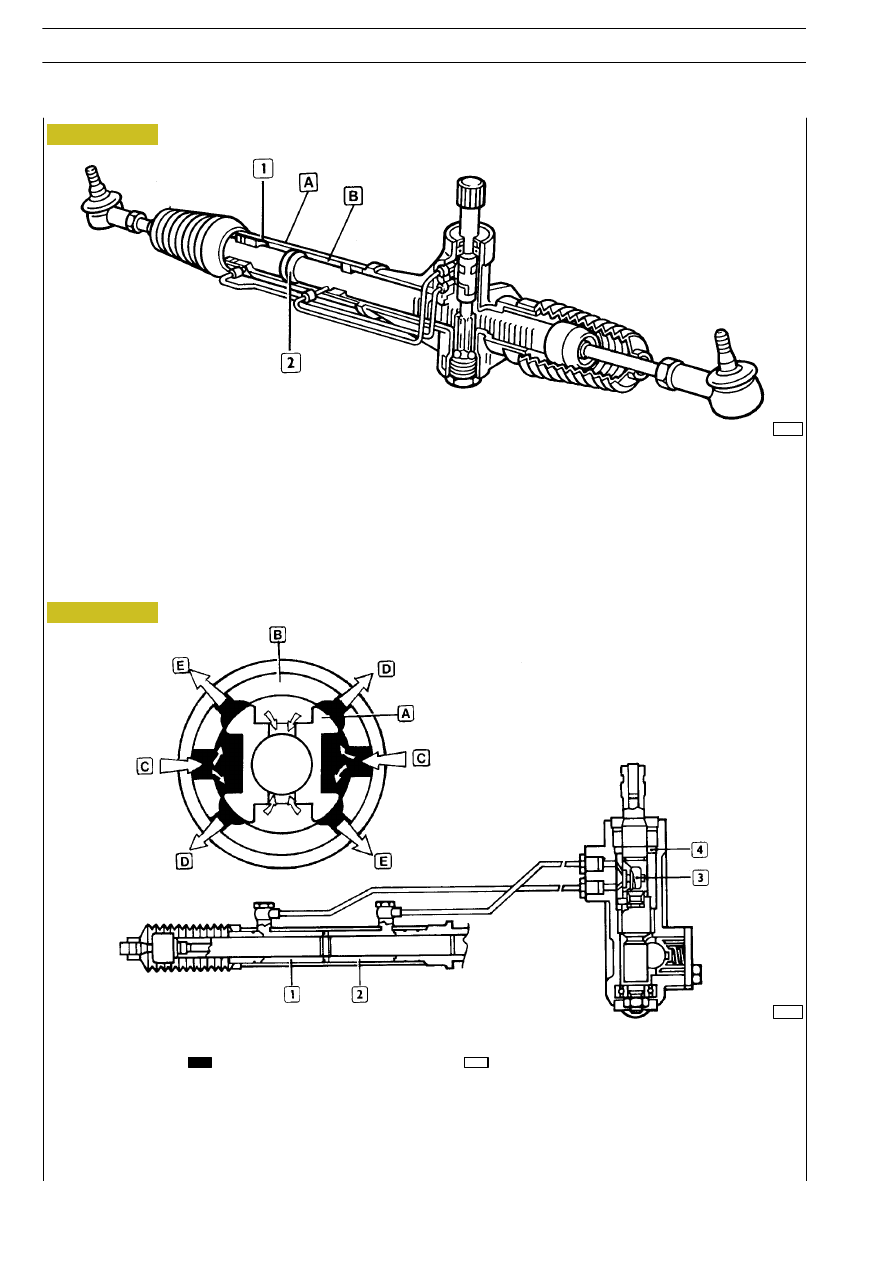

HYDRAULIC POWER STEERING OPERATION DIAGRAM: NEUTRAL POSITION

The hydraulic cylinder (1) is integral part of the hydraulic power steering, The double-acting piston (2) (integral with the rack rod)
slides in the hydraulic cylinder and divides it into two separate chambers A and B.
The power steering is obtained by sending oil under pressure into one of the hydraulic cylinder chambers and discharging it into the
other one. The power generated by the oil pressure on the side surface of the piston causes the movement of the piston and, as
a result, of the rack. The feeding of one of the two hydraulic cylinder chambers occurs when the torque applied to the steering wheel
causes the wrench of the bar; in this condition, the port of the drive shaft and the relevant ports of the distributing valve are joined
depending on the rotary direction of the steering wheel. If the amount of torque applied to the steering wheel does not cause the
wrench of the bar (low wheel resistance), the power steering does not intervene and the steering operates as a mechanical one.

24105

24106

Figure 4

Figure 5

The oil coming from the pump through the joint (3) goes into the distributing valve, circulates in it and returns in the tank through
the joint (4), simultaneously passing through the chambers (2) and (1).
The drive shaft (A), since it is not subject to wrench, is centred with respect to the distributing valve (B) and drives the oil coming
from the pump directly into the tank through the ports (C). The chokes caused by the shaft (A) position with respect to the
distributing valve (B) cause a pressure of ~ 3.5 bar in the right and left chamber through the ports (D) and (E).

HIGH PRESSURE

LOW PRESSURE

12

STEERING GEAR

D

AILY

Base - May 2004

HYDRAULIC POWER STEERING OPERATION DIAGRAM: RIGHT STEERING

24108

Figure 6

The oil coming from the pump through the joint (3) goes into the distributing valve and it is sent to the hydraulic cylinder chamber
(1) causing the movement of the piston.
This movement pushes the oil contained into the chamber (2), through the joint (4), into the tank, passing again in the distributing
valve. The movement of the piston in the direction of the arrow shows a right steering.
The drive shaft (A), rotating clockwise with respect to the distributing valve (B), drives the oil under pressure coming from the pump
through the ports (C), to the left chamber along the ports (E) and joins the discharge and the right chamber circuit by means of the
ports (D).

HIGH PRESSURE

LOW PRESSURE

STEERING GEAR

13

D

AILY

Base - May 2004

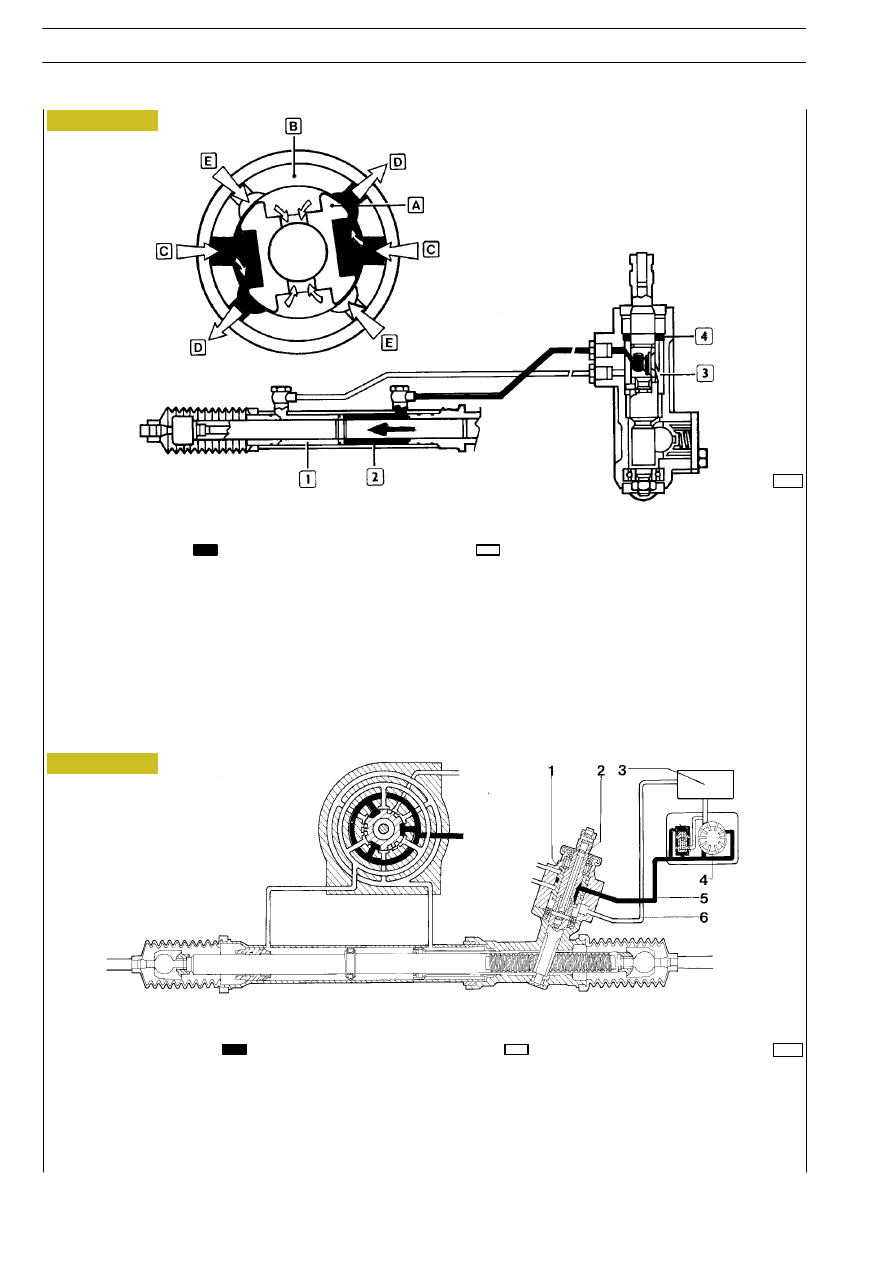

The oil coming from the pump through the joint (3) goes into the distributing valve and it is sent to the hydraulic cylinder chamber
(2) causing the movement of the piston. This movement pushes the oil contained into the chamber (1), through the joint (4), into
the tank passing again in the distributing valve.
The movement of the piston in the direction of the arrow shows a left steering.
The drive shaft (A), rotating clockwise with respect to the distributing valve (B), drives the oil under pressure coming from the pump
through the ports (C), to the left chamber along the ports (D) and joins the discharge and the right chamber circuit by means of
the ports (E).

HYDRAULIC POWER STEERING OPERATION DIAGRAM: NEUTRAL POSITION

HYDRAULIC POWER STEERING OPERATION DIAGRAM: LEFT STEERING

24107

19594

Figure 7

Figure 8

POWER STEERING TYPE ZF
Operation

With the steering wheel positioned to straight running, the bush (2) is arranged so that the passage of both feeding and discharge
oil of the operating cylinder is closed.
The oil pressures in the right and left chamber of the operating cylinder are balanced.
The oil under pressure coming from the power steering pump (4) through the piping (5) feeds the distributor (1) central grove, flows
in the bush (2) splines, goes out from it and, through the piping (6) returns in the tank (3).
The neutral position of the hydraulic power steering is obtained and, therefore, the vehicle straight ride.

HIGH PRESSURE

LOW PRESSURE

HIGH PRESSURE

LOW PRESSURE

14

STEERING GEAR

D

AILY

Base - May 2004

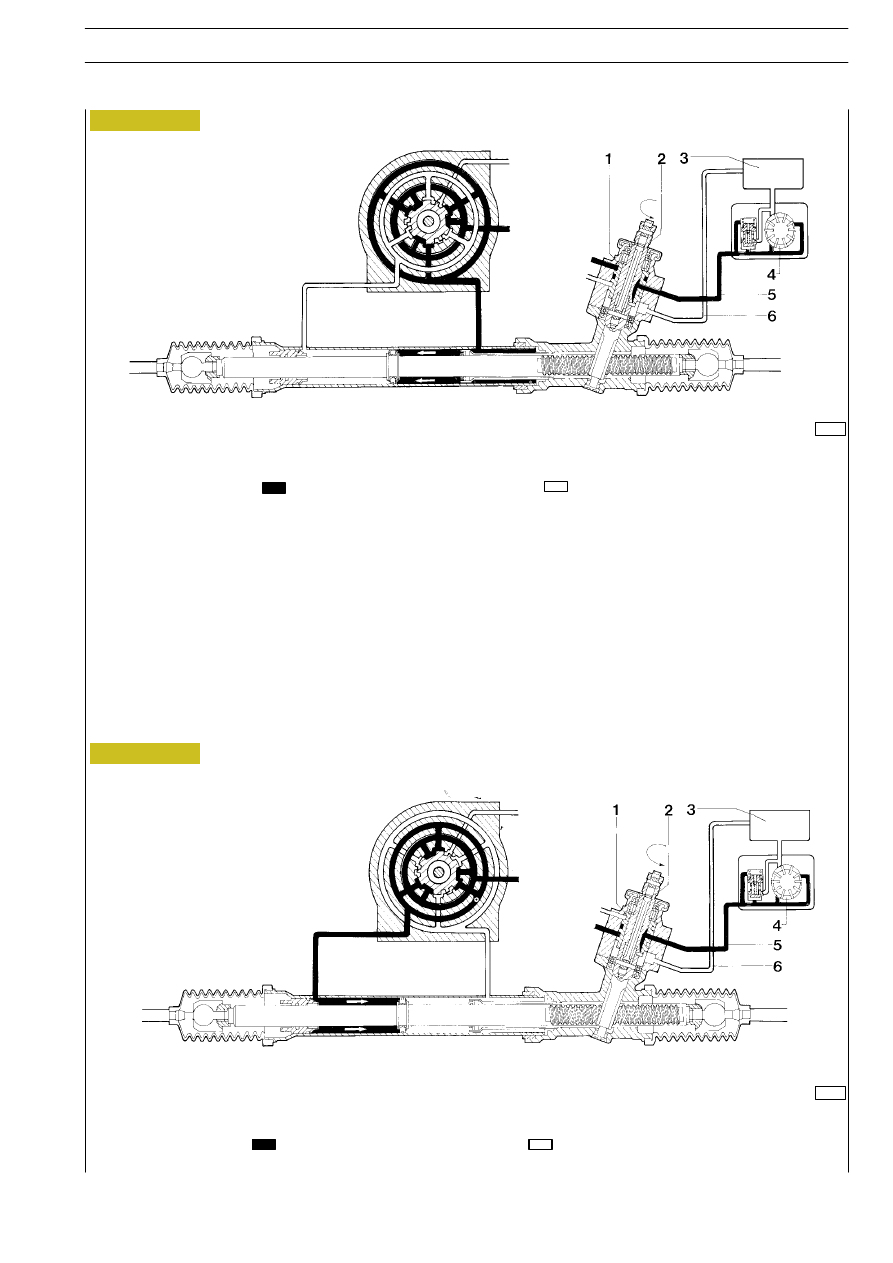

The oil under pressure coming from the power steering (4) pump, through the piping (5), feeds the distributor (1) passing in the
central groove.
The rotation of the steering wheel causes a semi-rotation of the bush (2), this one is positioned so that the oil flows in its three splines
and is sent to: the distributor upper groove, in case of right steering (Figure 9), or in the distributor lower groove, in case of left steering
(Figure 10). The latter sends it to the relevant feeding piping (depending on the steering direction) of the operating cylinder chambers.
Meanwhile, the oil contained in the chamber opposite to the fed one returns in the distributor. From the latter one, it flows in the
discharge grooves of the bush (2) then, through the piping (6), returns in the tank (3).
In this way the hydraulic interlocking is obtained.

19595

19596

Figure 9

Figure 10

HYDRAULIC POWER STEERING OPERATION DIAGRAM: LEFT STEERING

HYDRAULIC POWER STEERING OPERATION DIAGRAM: RIGHT STEERING

HIGH PRESSURE

LOW PRESSURE

HIGH PRESSURE

LOW PRESSURE

STEERING GEAR

15
