It has two functions:

- angle driving between spin axis of the steering control and

the wheels’ steering axis.

- gear down through the coupling ratio the resistant

moment opposing the wheels under the steering effect.

The value of this ratio and the wheel geometry characteristics
(toe-in - camber - caster), determine the stress and the type
of steering, more or less direct; this increases or decreases the
driver sensitivity of the vehicle attitude on road; besides, it
determines the steering caster action degree, that is, the
spontaneous return to straight normal running when the
steering wheel is released after steering.

The tie rods joining the steering levers mounted on stub axles
using knuckle heads are joined by ball joints at the end of the
rack rod. Operating the tie rod the wheel camber is adjusted.

The hydraulic pump is of the blade type and is flanged to the
engine auxiliary member unit, it has the overpressure valve
incorporated.

STEERING GEAR
General

Generally, the steering gear members consist of: a full steering
gear control, a steering box, the linkage joining the driving
wheels and, for the hydraulic-type steering box of: an hydraulic
pump, an oil tank and oil piping.
In vehicle system 35C-65C with F1C engine, there is installed
a pipe coil (A) to cool oil.
The rotary movement given to the steering wheel by the
driver is transmitted to the steering box by three shafts joined
one another by universal joints.
The universal joints allow the transmission of the rotary
movement on different planes.
The upper shaft, on which the steering wheel is keyed, is
housed and supported in the upper support by elastic bushes.
In addition, the indicator automatic switch-off and the antitheft
steering lock are keyed to the support.
The steering box is of the type: pinion - rack rod with hydraulic
power.

88735

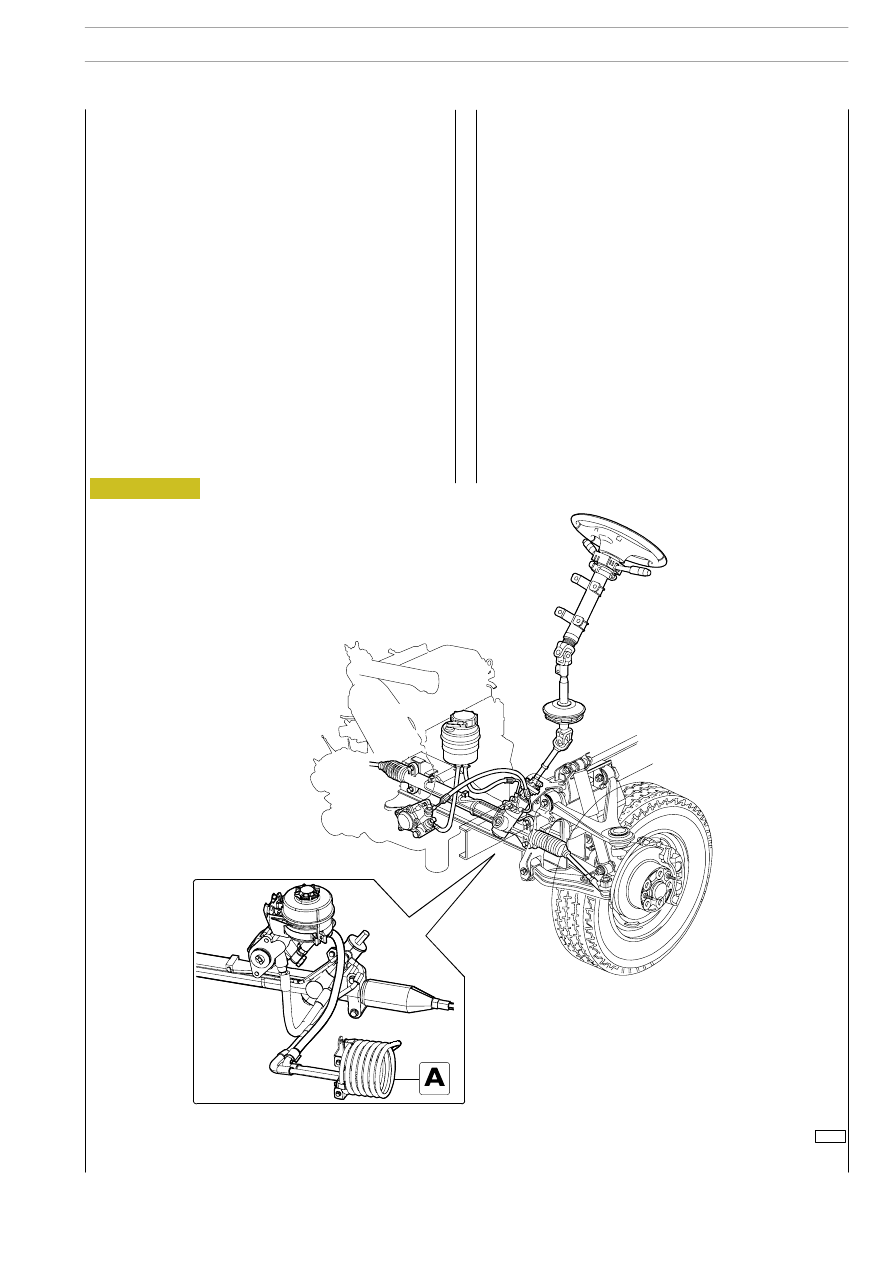

Figure 1

STEERING GEAR DIAGRAM
