Iveco Daily. Manual - part 304

The wheel rim represents the rigid structure of the wheel and
is identified by the following dimensions:

- diameter of the rim, measured at the base of the

circumferential groove (i.e., on the surface on which the
air chamber rests);

- width of the circumferential groove in the wheel rim (i.e.,

the distance between the surfaces on which the cover
rests).

The tyre has the following functions:

- to absorb the greater part of the jolts caused by roughness

of the road surface by utilising the elasticity of air;

- to generate on the ground the motive force supplied by

the engine necessary for the vehicle to move;

- to ensure the maximum grip and stability of contact

between the tyre and the road, with satisfactory tyre life;

- to withstand the forces generated by sudden braking,

hard acceleration and by the thrust of centrifugal force on
bends;

- to ensure the stability of the vehicle even at high speeds;

to ensure the steerability of the vehicle.

44928

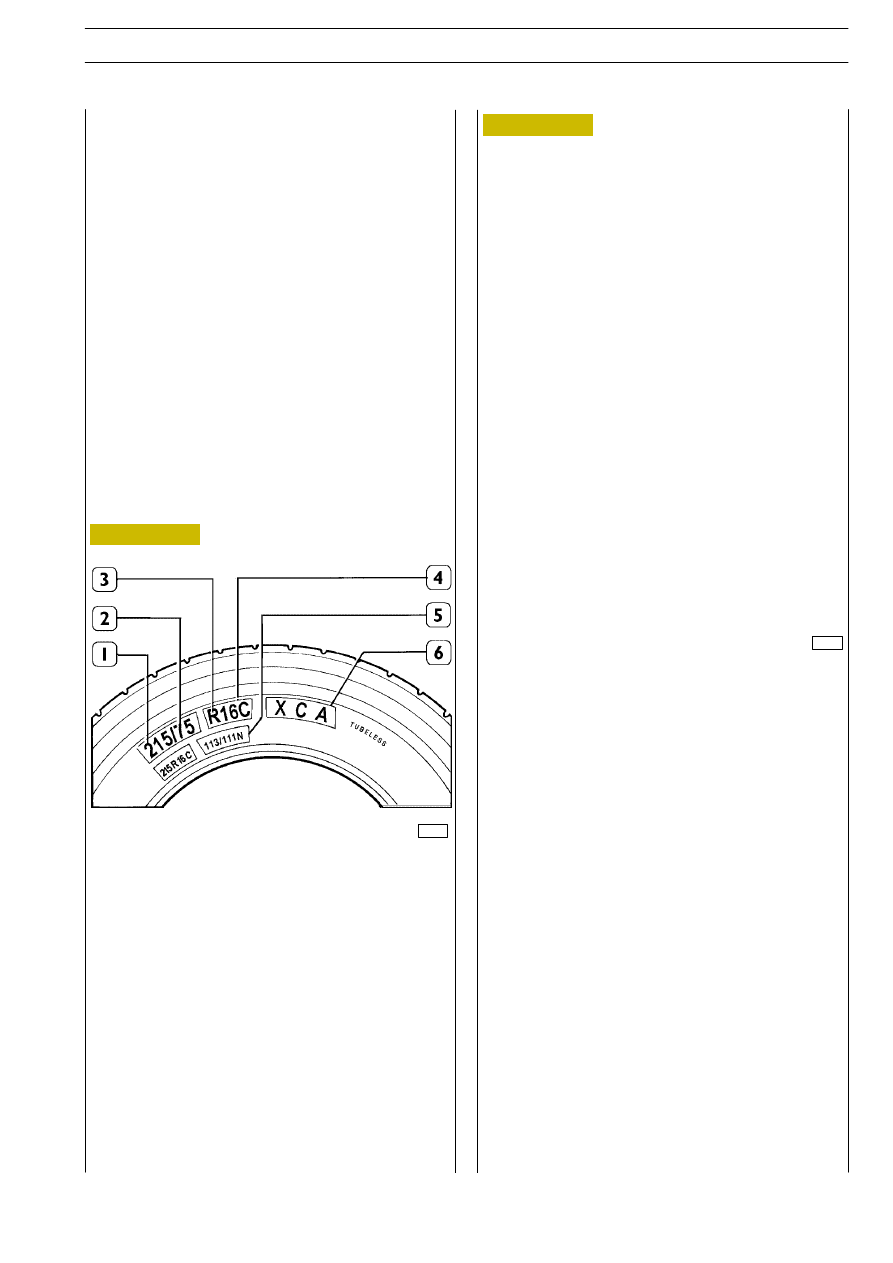

Figure 1

1.

Tyre section rated width (mm)

2.

Tyre height-width ratio percentage e.g., H/S = 0.75

3.

Tyre structure (R = Radial)

4.

Wheel rim diameter in inches

5.

Load and speed index symbols
113: tyre load index on simple axis: 1150 kg
111: tyre load index on paired axis: 1090 kg
Speed category (N= 140 km/h)

6.

Designation of the manufacturer’s tyre:
XC A Tubeless (TL): tyre to be used with no inner tube.

44929

Figure 2

S

= Tyre section rated width (mm)

H

= Tyre height

D

= Max. utilisation diameter (Rx2)

R

= Radius under load (static)

Ø

= Fitting diameter

E

= Min. distance between centres in case of paired tyres

e

= Tyre deflection

CdR = Rolling circumference

WHEEL AND TYRES

3

D

AILY

DESCRIPTION

4

WHEEL AND TYRES

D

AILY

Base - May 2004

bar (kg/cm

2

)

3,0

3,25

3,5

3,75

4,0

4,5

4,75

5,0

5,25

5,5

6,0

205/70 R15 kg

front

1350

-

1500

-

-

-

-

-

-

-

-

106/104Q

rear

-

-

1500

1650

1740

1900

-

-

-

-

-

215/70 R15 kg

front

1460

-

1600

-

-

-

-

-

-

-

-

109/107Q

rear

-

-

1600

1700

1830

2060

-

-

-

-

-

225/70 R15 kg

front

1550

1650

-

-

-

-

-

-

-

-

-

112/110Q

rear

-

1740

1860

1960

2020

2240

-

-

-

-

-

bar (kg/cm

2

)

3,0

3,25

3,5

3,75

4,0

4,25

4,5

4,75

5,0

5,25

5,5

6,0

195/65 R16 kg

front

-

-

1400

1450

1550

1650

1700

1800

-

-

-

-

104/102Q

rear

2230

-

2600

-

-

-

-

-

-

-

-

-

185/75 R16 kg

front

1300

-

1480

-

1590

-

-

1800

-

-

-

-

104/102Q

rear

2440

2600

2760

-

2990

-

-

3400

-

-

-

-

195/75 R16 kg

front

1350

-

1520

1600

1700

1750

1850

1900

-

-

-

-

107/105P

rear

2560

-

2890

3100

3200

3400

3550

3700

-

-

-

-

225/75 R16 kg

front

1950

-

2100

-

2260

-

-

-

-

2640

-

-

118/116

rear

3630

-

3930

-

4240

-

-

-

-

5000

-

-

+6.50 R16

kg

front

-

-

1370

1570

1680

1750

1840

1940

2000

-

-

-

106/107L

rear

-

-

2600

3050

3240

3400

3560

3720

3900

-

-

-

+7.00 R16

kg

front

-

-

-

-

1840

-

2000

2120

2200

-

2380

2570

117/116L

rear

-

-

-

-

3600

-

3890

4150

4260

-

4360

5000

The pressures indicated refer to cold tyres and an outside temperature of 20ºC.

NOTE

Main tyres malfunctions:

1

-

excessive wear;

2

-

irregular wear;

3

-

vehicle pulls to one side.

1

Excessive speed on particularly uneven ground.

Tyres pressures too high.

Reduce pressures.

Sudden variations in speed, violent or harsh braking.

Avoid all unnecessary acceleration or braking.

Excessive speed with tyre pressures too low.

Check tyres pressures cold.

Truck overloaded.

Consult data on loads permitted.

NO

NO

YES

NO

YES

NO

YES

YES

YES

Reduce speed.

EXCESSIVE WEAR

WHEEL AND TYRES

5

D

AILY

TOOLS

TOOL NO.

DESCRIPTION

99305037

Electronic equipment for front wheel balancing on the vehicle

DIAGNOSTICS
