Iveco Daily. Manual - part 302

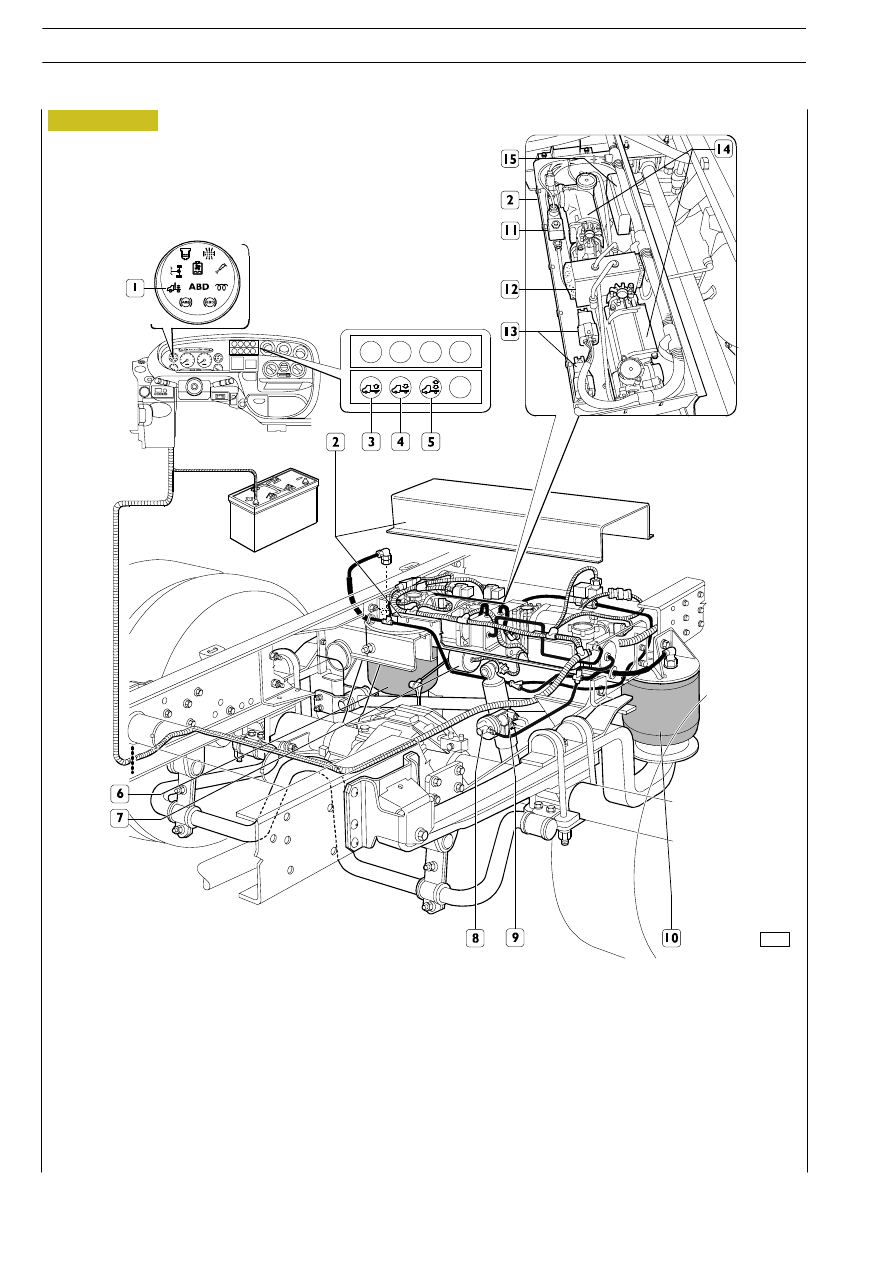

Figure 32

86155

1

-

VBT warning light

2

-

Suspension control unit

3

-

Chassis raising control button

4

-

Chassis lowering control button

5

-

Manual control button

6

-

RH air spring

7

-

Level sensor

8

-

Brakeforce distributor air actuator

9

-

Brakeforce distributor

10 -

LH air spring

11 -

Exhaust solenoid valve

12 -

Filter

13 -

Relay

14 -

Electric compressor

15 -

Control unit

Legend

110

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

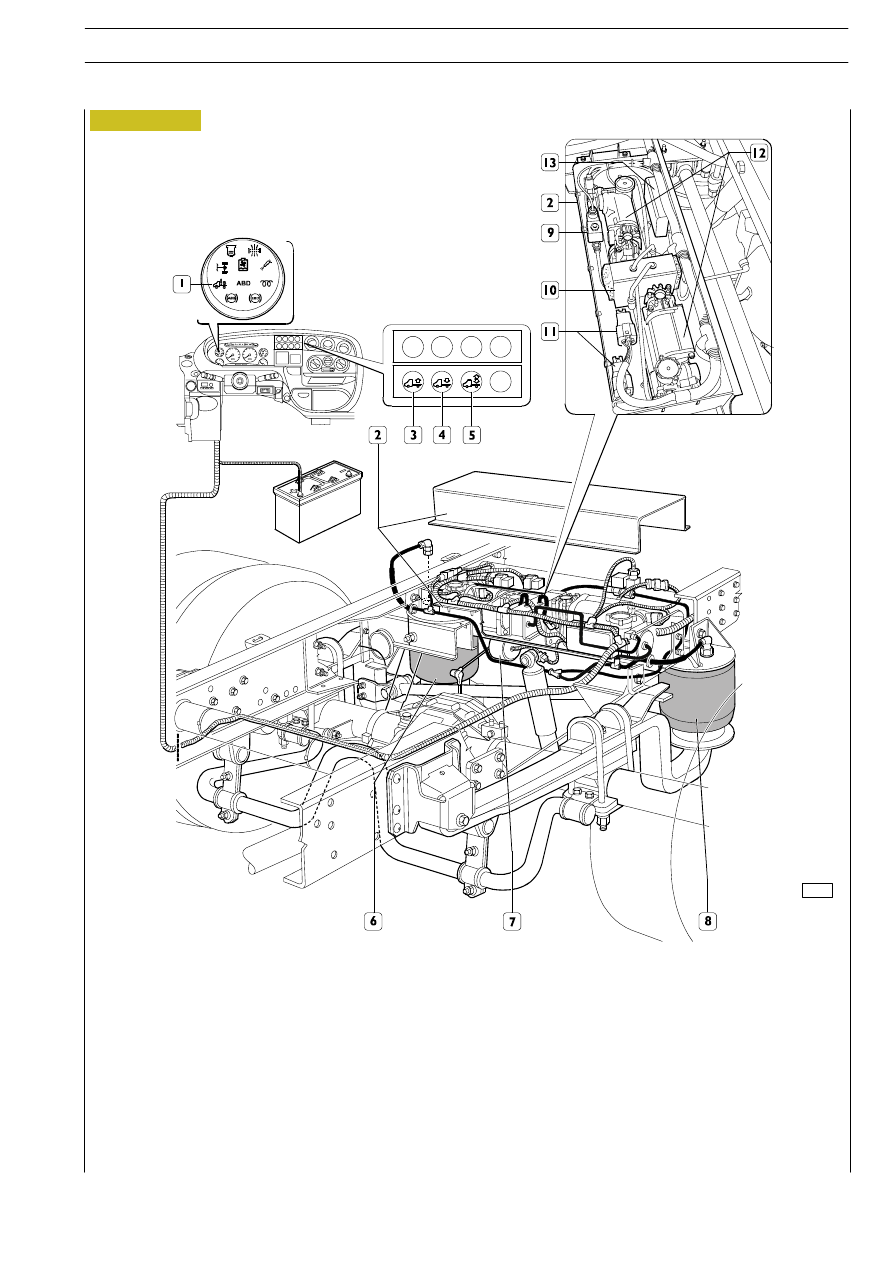

Figure 33

86156

1

-

VBT warning light

2

-

Suspension control unit

3

-

Chassis raising control button

4

-

Chassis lowering control button

5

-

Manual control button

6

-

RH air spring

7

-

Level sensor

8

-

LH air spring

9

-

Exhaust solenoid valve

10 -

Filter

11 -

Relay

12 -

Electric compressor

13 -

Control unit

Legend

REAR AIR SUSPENSIONS

111

D

AILY

Base - May 2004

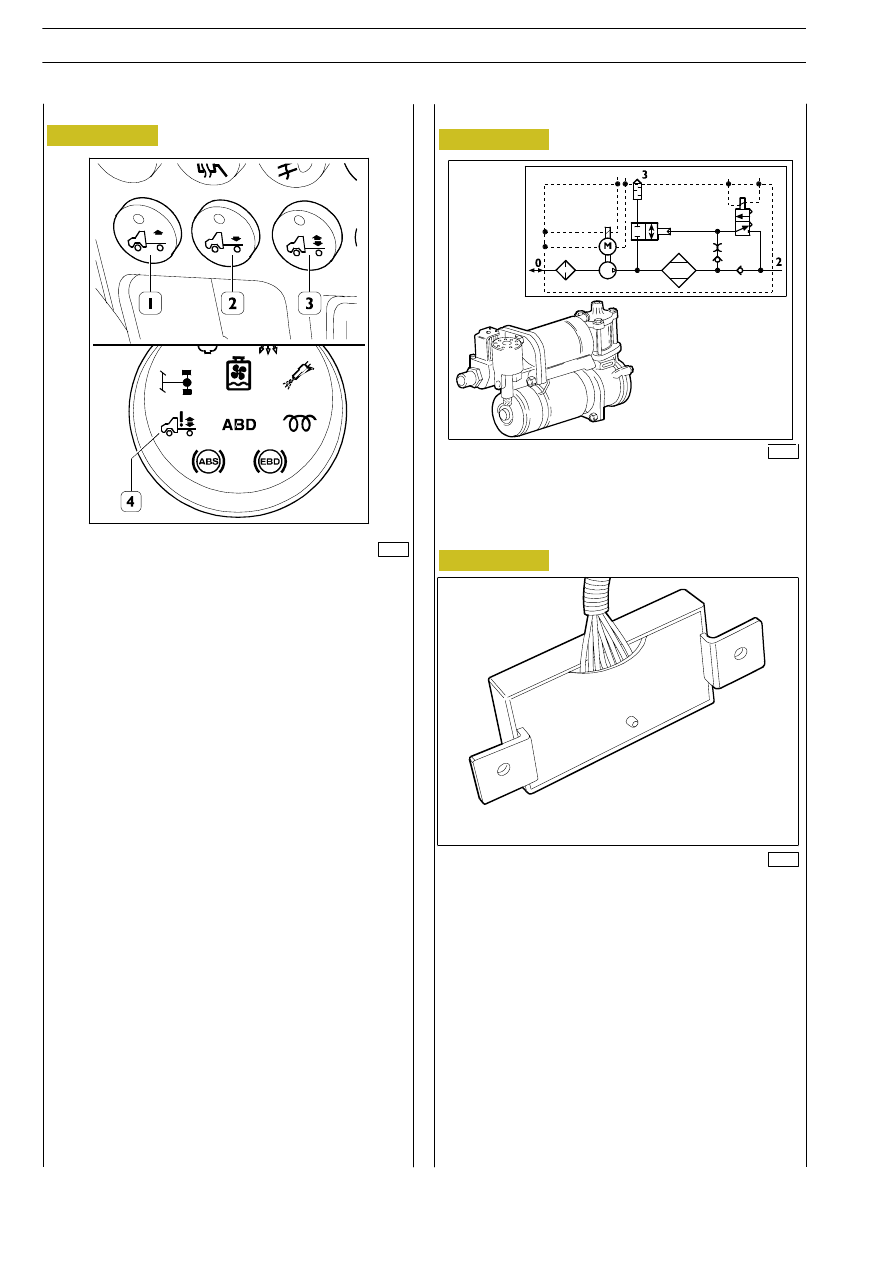

The system consists of the following:
- Electrocompressor (two models 60 C - 65 C);

- One ECU;

- One level sensor;

- Two air springs;

- Two levelling buttons (1 and 2) in 30 C - 35 C - 40 C -

50 C models;
Three buttons (1, 2, 3) in 60 C - 65 C models;

- One warning light (4).

The level sensor sends signals which are proportional to the
chassis-road clearance to the ECU. The ECU processes these
signals are consequently operates the electrical compressor
(or compressors) for raising or lowering the chassis.

The chassis is automatically levelled when the engine is running
and the handbrake is lowered (35 C - 40 C - 45 C - 50 C
vehicles). In 60 C - 65 C vehicles, button (3) must not be
pressed in addition to handbrake operation.

To change load bed height depress push buttons (1 and 2) for
lifting or lowering the chassis.
Chassis lifting or lowering can be performed just with stopped
vehicle and hand brake ON.
In 60 C - 65 C vehicles, this operation can be activated also
when the vehicle is moving (up to 20 km/h) with handbrake
off and levelling button pressed.

62440

This unit produces the compressed air required to supply the
pneumatic system and enables to bleed air from the
pneumatic system to lower the load bed.

62441

The ECU is the mastermind of the system.

It controls every logic function of suspensions under both
static and dynamic stage.

ECU receives signals from the control switch set in the cab and
lifts and lowers the load bed accordingly. It also receives signals
from the level sensor and controls the electrocompressor and
the air spring to keep the vehicle in the self-levelling condition.

ECU indicates any system failure through the blinking of the
dedicated led.

Figure 34

Operation

Figure 35

Figure 36

766175

ELECTRONIC CONTROL UNIT

MAIN SYSTEM COMPONENTS
790560

ELECTROCOMPRESSOR

ECU programming/setting

No ECU programming/setting is required; only the level
sensor adjustment according to the specified adjustment
value shall therefore be performed.

62355

112

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

62585

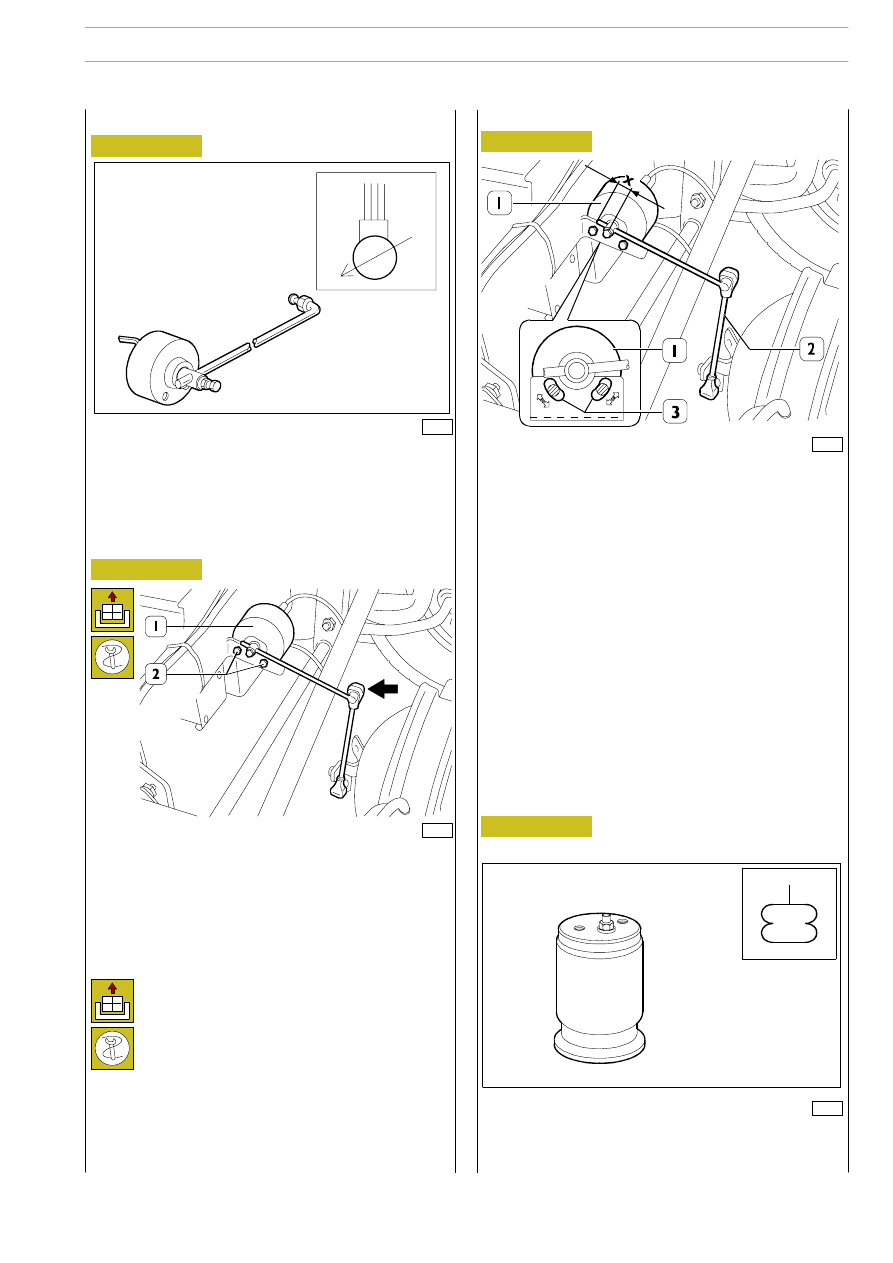

Level sensor (1) adjustment shall be performed each time this
sensor or the adjustment tie rod (2) are removed or replaced.

Apply the handbrake, raise the chassis by means of the button
in the cab and insert the following shims between chassis and
axle:

-

90 mm for 30 C - 35 C - 40 C vehicles;

- 110 mm for 45 C - 50 C - 60 C - 65 C vehicles.

Lower down the chassis completely by depressing the proper
push button located in the cab.

Check and adjust control lever X value to 11 mm if required.

Adjust level sensor (1) position by operating on the fastening
screws (3) to obtain reaction lever verticality. Secure the level
sensor.

Figure 37

The level sensor sends to ECU variable signals according to
chassis-road level distance.

62442

Disconnect the electrical connection, disconnect the levers
(

⇒), loosen the fastening screws (2) and remove the level

sensor (1).

Level sensor replacement
Removal

Figure 38

Figure 39

Figure 40

768822

LEVEL SENSOR

Refitting

Reverse removal operations to perform refitting.

Perform level sensor adjustment as shown in the
relevant paragraph ”Level sensor adjustment”.

Level sensor adjustment

Air spring is an elastic element dedicated to contain pressure
air and to change its extension irrespectively of the applied
load.

50870

500731

AIR SPRING

62443

REAR AIR SUSPENSIONS

113

D

AILY

Base - May 2004
