Iveco Daily. Manual - part 287





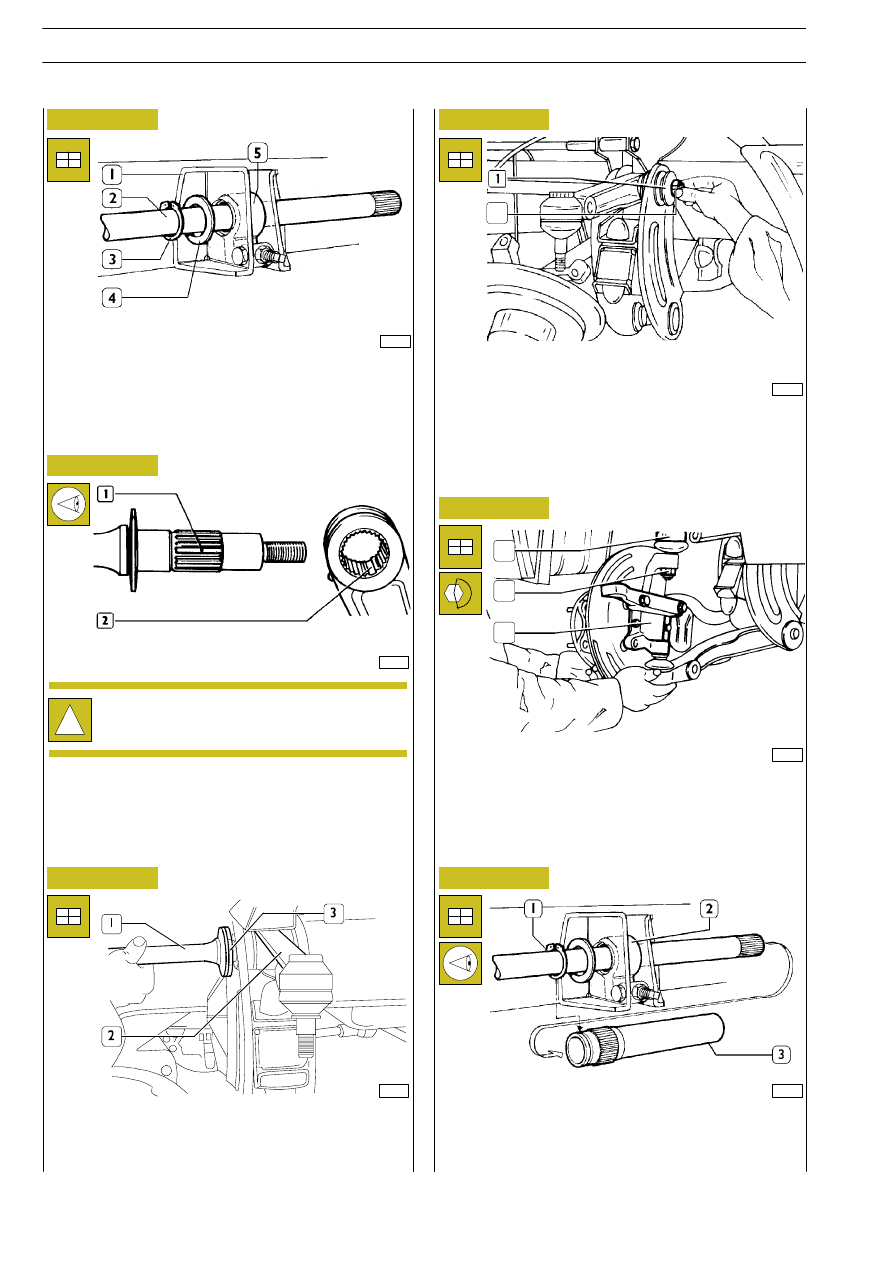

The splined part is provided with a double tooth (1), that shall
coincide at refitting with the double space (2) of the upper
lever.

62931

Set the upper lever (2) in the cross member, then insert the
torsion bar (1), including the washer (3), into cross member
and lever, making the double tooth coinciding with the
double space of the lever.

52370

19046

62928

Set the adjustment lever (5) in the bracket (1) and insert the
torsion bar (2) including the washer (4) and the circlip (3).

Figure 77

Figure 78

Figure 79

Figure 80

Fit the sleeve (3) on the torsion bar (1) and in the adjustment
lever (2) so that the marks on these components coincide as
shown in the following figure.

Set the washer (1) and screw the nut (2) without locking it.

The rear part of the torsion bars is marked with
AD-AS to identify respectively the right bar and the
left bar.

!

44674

Figure 81

Figure 82

44675

Connect the stub axle (3) to the upper lever (1) ball joint;
tighten the fastening nut (2) to the specified torque.

1

2

3

2

50

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

62934

Figure 83

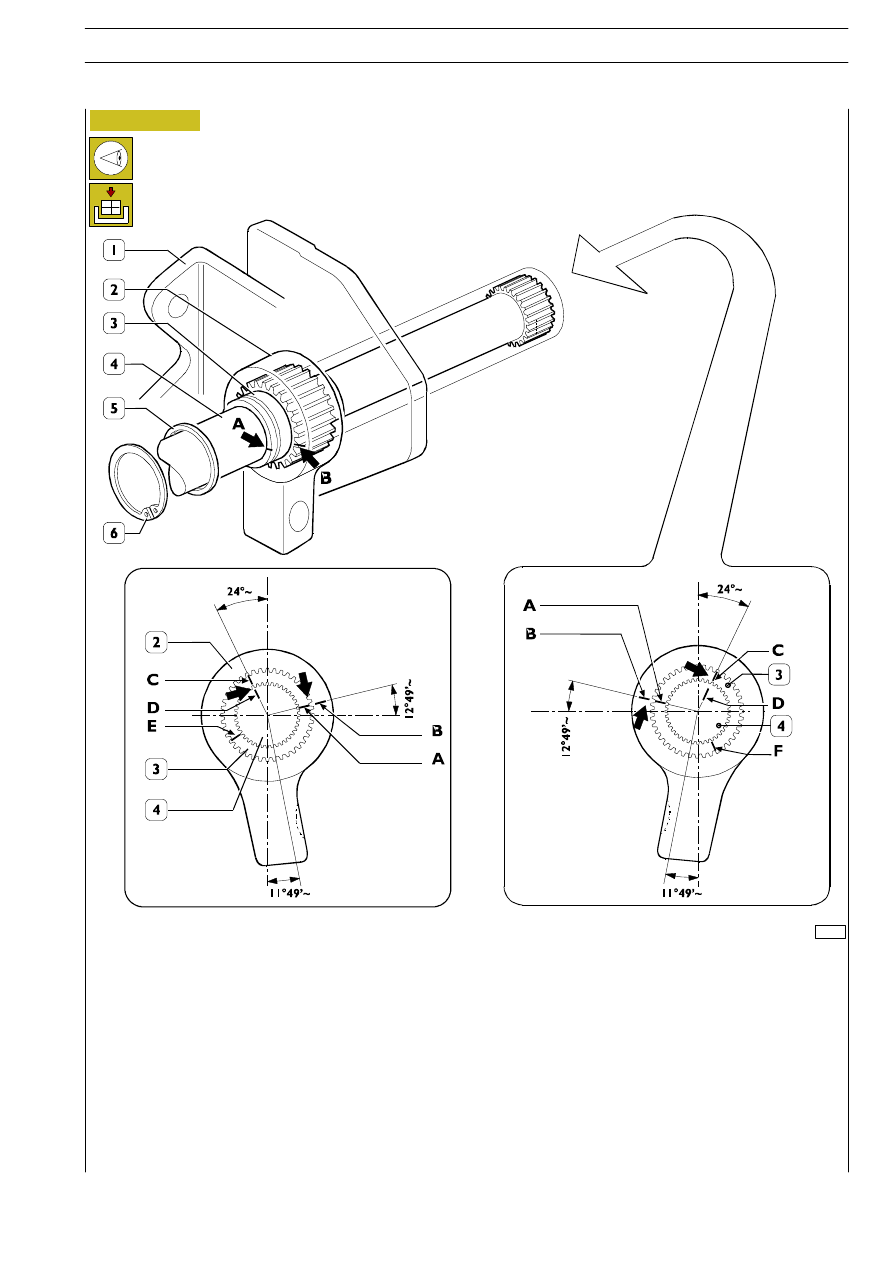

1. Bracket - 2. Adjustment lever - 3. Sleeve - 4. Torsion bar - 5. Washer - 6. Circlip - A. Front reference mark on sleeve (3)

- B. Front reference mark on adjustment lever (2) - C. Rear reference mark on sleeve (3) - D. Reference mark on torsion

bar (4) - E. Reference mark on left torsion bar - F. Reference mark on right torsion bar.

After refitting torsion bar (4)/ sleeve (3)/ adjustment lever (2), secure the sleeve (3) to the bracket with the circlip (6). Refit
the fuel tank (if removed).

AD. Right torsion bar

AS. Left torsion bar

FRONT MECHANICAL SUSPENSIONS

51

D

AILY

Base - May 2004

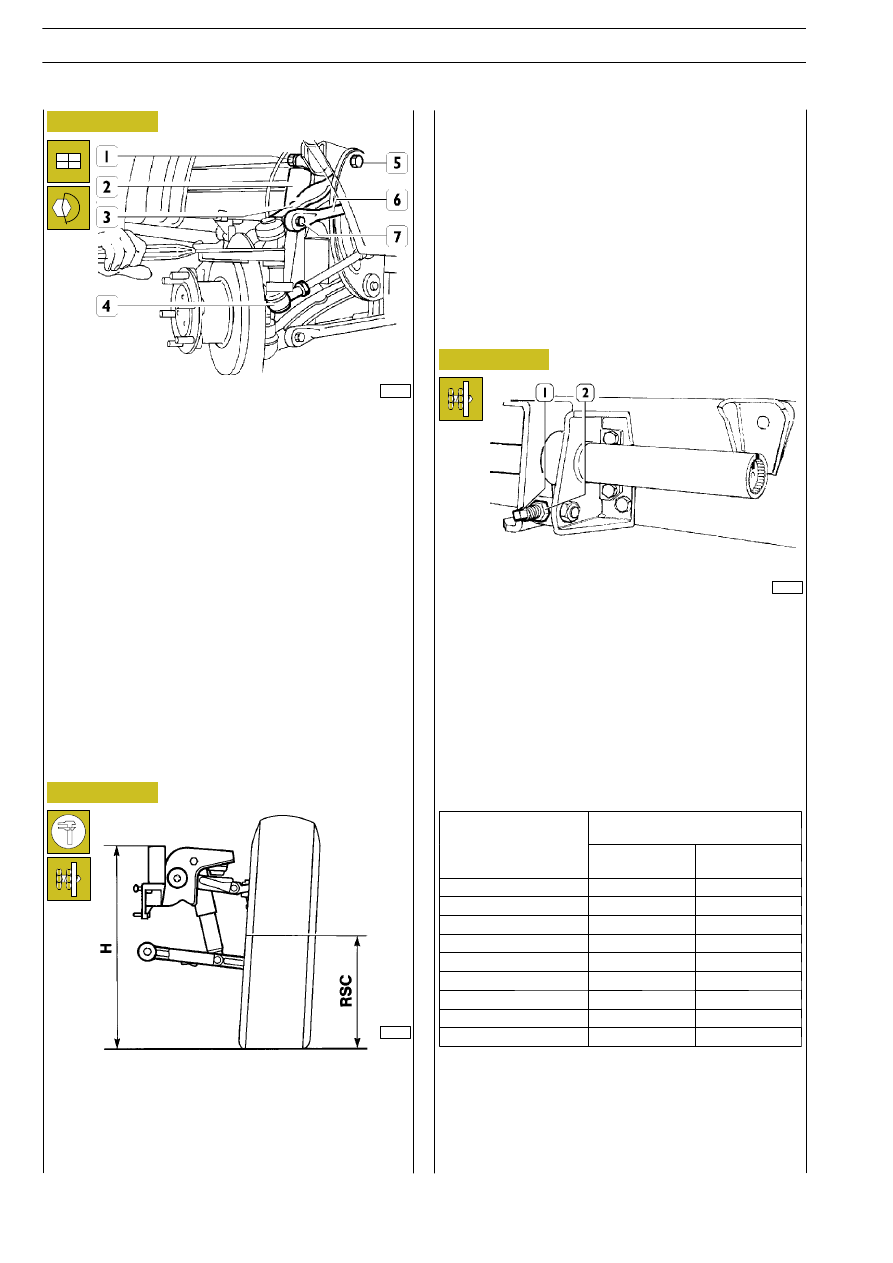

Torsion bar preload adjustment

TORSION BAR PRELOAD CHECK DIAGRAM

H = mm, height from ground of side member upper edge
measured as close as possible to suspension connection area
RSC (Loaded radius):
-

with 225/75R16 tyres, 345 mm with 2500 kg load

-

with 7.00R16 tyres, 364 mm with 2000 kg load

62935

Refit the tie rod (6) to the lever (3) without tightening to
torque the nut for screw (7); connect the articulated head
(4) of the steering box tie rod to the stub axle lever and
tighten the nut to the specified torque.

Connect the shock absorber with the screw (5) and the nut
(1) and tighten the latter to the specified torque.

Refit wheels, fit nut protection and tighten the fastening nuts;
remove stands and lower the vehicle.

Then tighten to the specified torque the following
components:

- wheel fastening nuts;
- nut and lock nut fastening the torsion bars to the

relevant levers;

- nuts for screws fastening the upper tie rods to the

relevant levers.

Adjust torsion bar preload as described in the following
paragraph.

Figure 84

Figure 85

Figure 86

If a different value is found, operate on the adjustment screw
(1) as required, taking into account that before performing
this operation the vehicle shall always be lifted from ground
with hydraulic jack to prevent screw damaging.

Once proper vehicle setup is obtained, lock the screw with
the lock nut (2).

62936

20986

Check whether tyre pressure is the specified one and then
using the proper gauge, check whether tyre tread depth is
almost the same on both wheels.

Measure on both vehicle sides the height (H) from ground
of side member upper edge - measured as close as possible
to suspension connection area

Height (H) shall correspond to the value specified in the
following table.

52

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

wheels

Tyres

wheels

(Kg)

225/75 R 16

7.00 R 16

1400

672

,0

691

,0

1500

665.6

684.6

1700

652.6

671.6

1800

646

,0

665

,0

1900

639.4

658.4

2100

626.1

645.1

2300

612.8

631.8

2400

606.1

625.1

2500

599.5

618.5

REAR MECHANICAL SUSPENSIONS

53

D

AILY

Rear mechanical suspensions

Page

DESCRIPTION

55

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHARACTERISTICS AND DATA

56

. . . . . . . . . . .

- Rear leaf spring

56

. . . . . . . . . . . . . . . . . . . . . . . .

- Rear shock absorbers

73

. . . . . . . . . . . . . . . . . . . .

TOOLS

74

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

75

. . . . . . . . . . . . . . . . .

- Vehicles 29 L - 35 S

75

. . . . . . . . . . . . . . . . . . . . .

- Vehicles 35 C - 40 C - 45 C- 50 C

76

. . . . . . . . .

- Vehicles 60 C - 65 C

77

. . . . . . . . . . . . . . . . . . . .

REAR LEAF SPRING

78

. . . . . . . . . . . . . . . . . . . . . .

- Vehicles: 29 L - 35 S

78

. . . . . . . . . . . . . . . . . . . .

- Removal

78

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

78

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Vehicles: 35 C - 40 C - 45 C - 50 C -

60 C - 65 C

79

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

79

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

79

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIRS

80

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Disassembling the leaf spring

80

. . . . . . . . . . . . . .

- Checks

80

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Assembling the leaf spring

80

. . . . . . . . . . . . . . . .

- Replacing the bushings

80

. . . . . . . . . . . . . . . . . . .

REAR SHOCK ABSORBERS

81

. . . . . . . . . . . . . . . .

- Removal

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

81

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STABILIZER BAR

82

. . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
