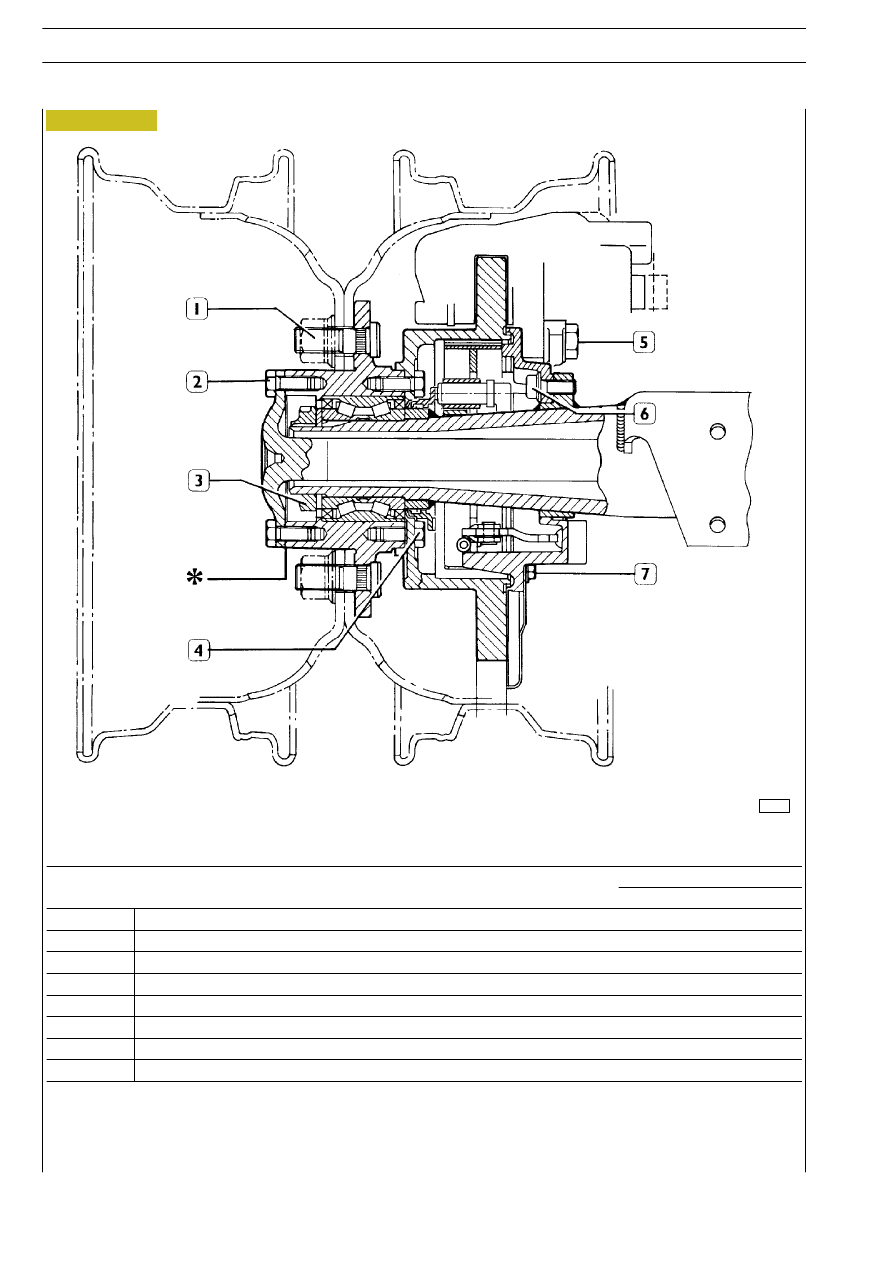

Figure 5

87907

SECTIONAL VIEW OF HUB

44

REAR AXLES 450311/1 - 450511

D

AILY

Base - May 2004

TORQUE

COMPONENT

Nm

kgm

1

Wheel retaining nut

290

÷ 349

29

÷ 34.9

2

Screw securing drive shaft to the wheel hub

63

÷ 76

6.3

÷ 7.6

3

Ring nut retaining wheel hub bearing

618

÷ 667

61.8

÷ 66.7

4

Screw securing brake disc to wheel hub

69

÷ 76

6.9

÷ 7.6

5

Screw securing caliper mounting to shoe mounting

180

÷ 220

18

÷ 22

6

Screw securing shoe mounting to axle housing

85

÷ 97

8.5

÷ 9.7

7

Screw securing guard

8

0.8

**

Screw securing sensor mounting

5

÷ 7

0.5

÷ 0.7

*

Spread the surface of the drive shaft - wheel hub union with B-type sealant.

** When assembling the screws securing the timing sensor mounting, apply a few drops of LOCTITE 245 thread-lock onto

the thread of the corresponding holes of the bracket welded onto the axle arm.

REAR AXLES 450311/1 - 450511

45

D

AILY

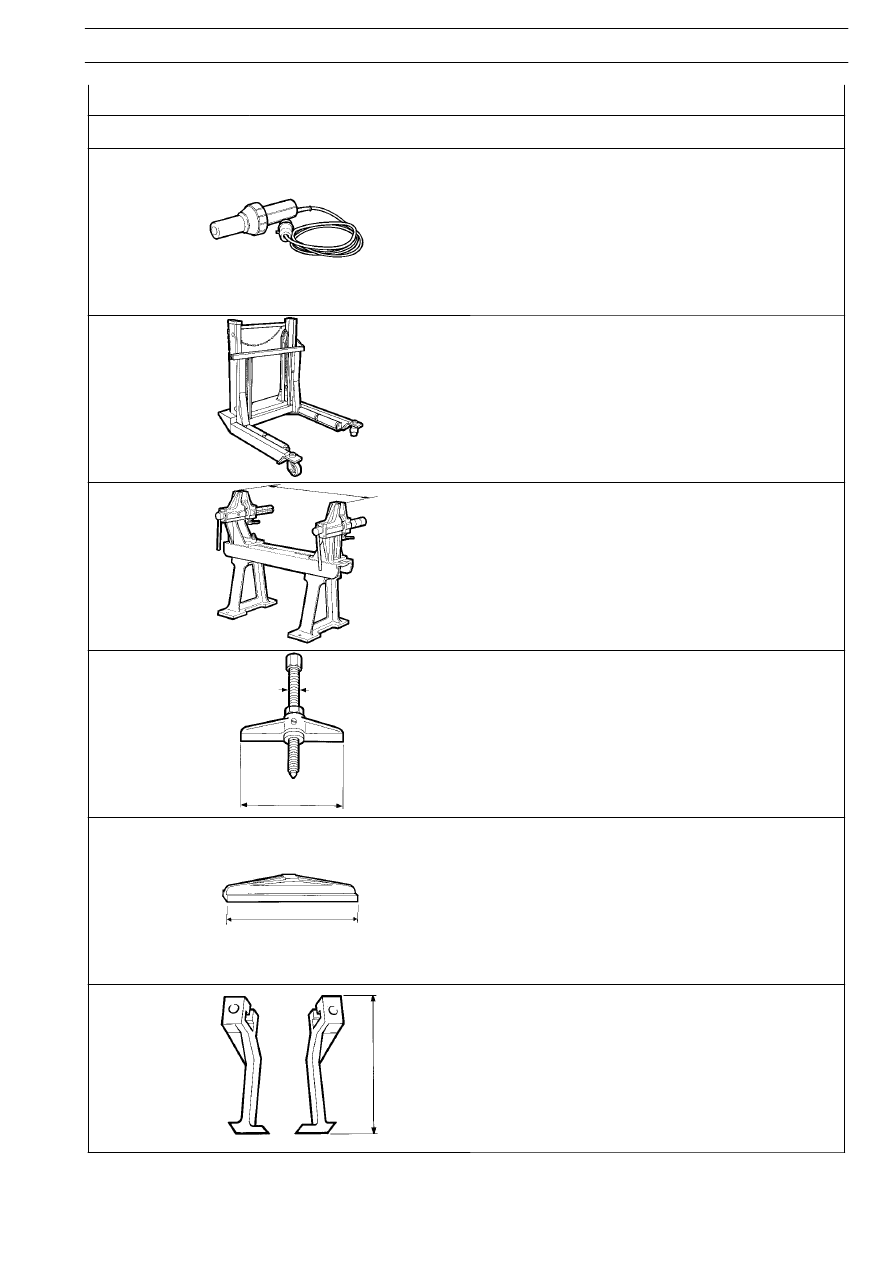

TOOLS

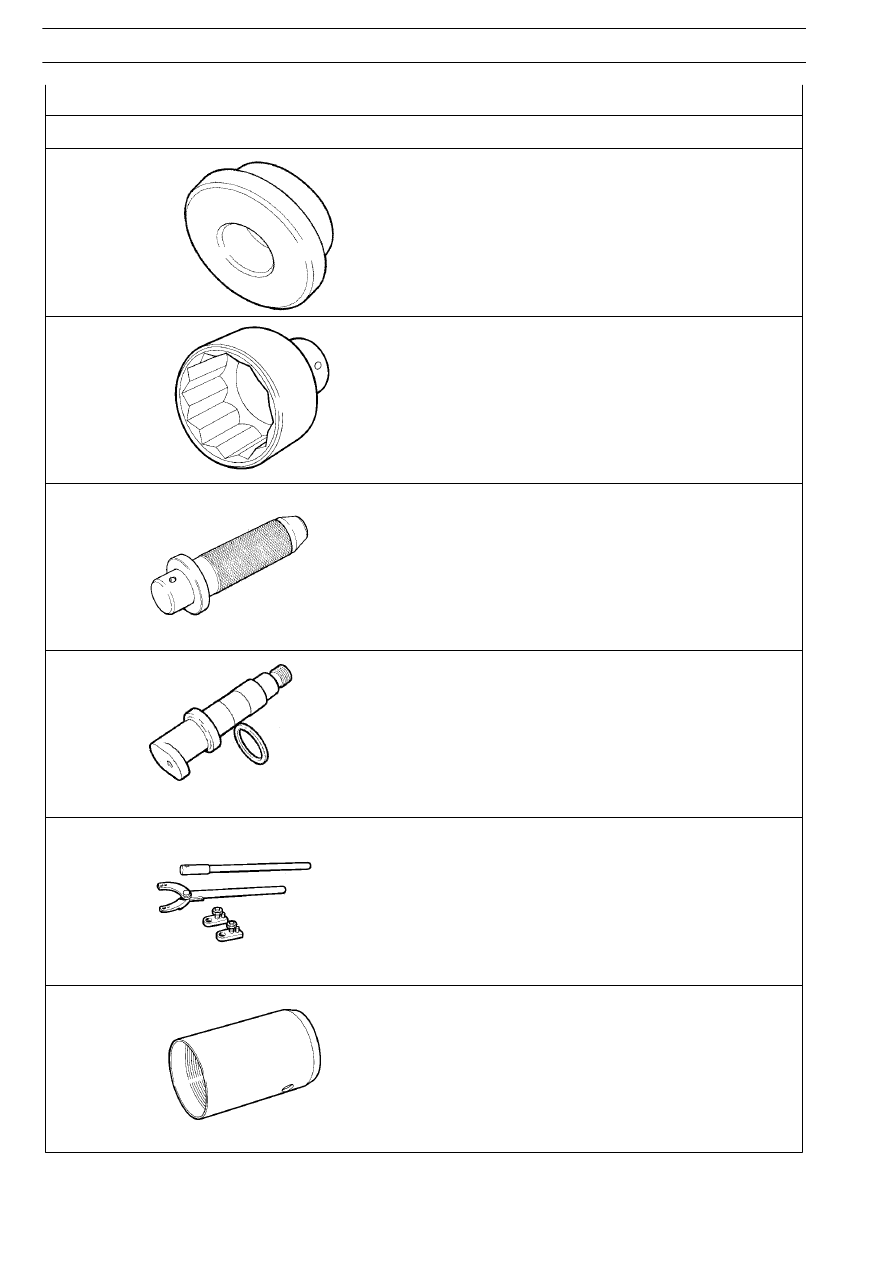

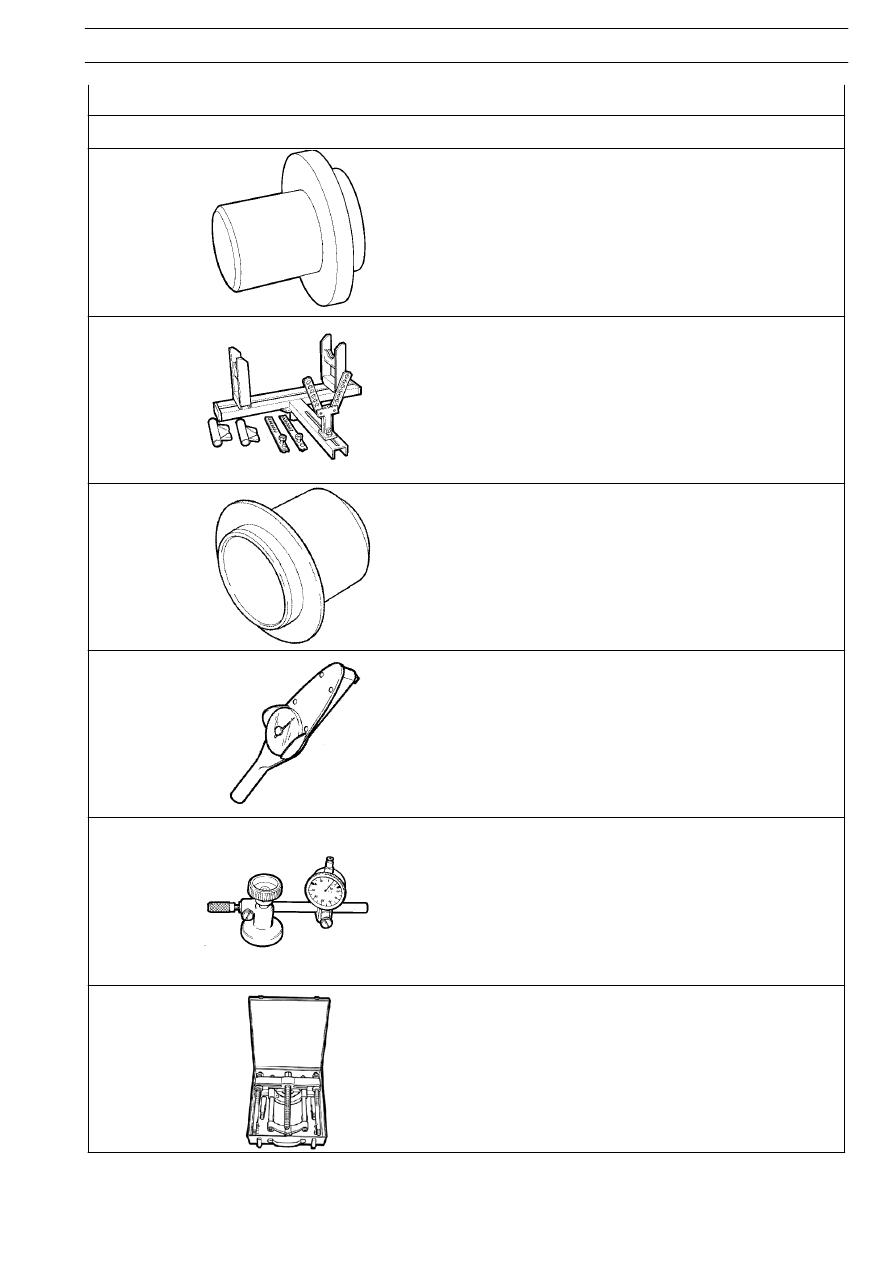

TOOL NO.

DESCRIPTION

99305121

Hot air drier

99321024

Hydraulic trolley for removing and refitting wheels

99322215

Driving and steering axle overhaul stand

99341001

Double effect bridge

99341005

Reaction bridge

99341010

Pair of retainers

46

REAR AXLES 450311/1 - 450511

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99345056

Counter block for pullers

99355087

65 mm. diam. box wrench for disassembly - assembly wheel hub locking
ring

99370006

Handle, interchangeable drift

99370309

Tool for measuring thickness of bevel pinion adjustment rings (to be
used with 99395728)

99370317

Lever and relevant extension bar to retain flanges

99370497

Tool for assembly of wheel hub

REAR AXLES 450311/1 - 450511

47

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99370498

Tool for assembly of wheel hub bearing and phonic wheel

99370617

Axle universal support during removal/installation

99374022

Keying tool for assembly of differential bevel pinion gasket (to be used
with 99370006)

99389819

Torque wrench (0 to 10 mm) with 1/4” square attachment

99395728

Dial gauge with support to be used with the tools to determine the
adjustment thickness of the bevel pinion

99348001

Extractor with locking device
