Iveco Daily. Manual - part 233





Revi - February 2005

49359

Figure 4/1

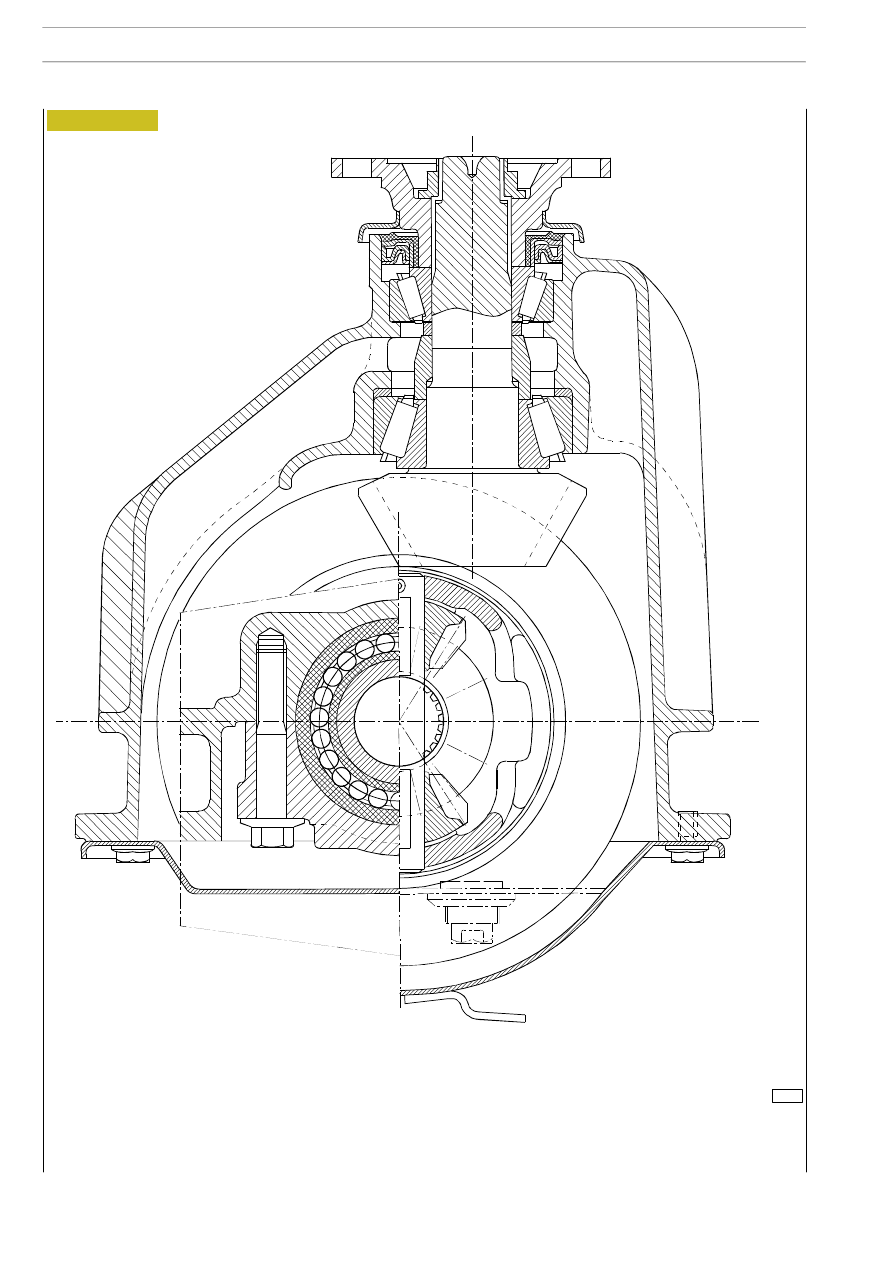

SECTION ON DIFFERENTIAL OF REAR AXLE 450210 WITH TWO CROWN WHEELS

14

REAR AXLE 450210

D

AILY

Base - May 2004

REAR AXLE 450210

14/1

D

AILY

TORQUE

PART

Nm

kgm

1

Wheel fixing screw

160

16

2

Screw securing cover and guard in sheet metal to the axle housing

64

÷ 79

6.4

÷ 7.9

3

Screw securing disc and drive shaft

13

÷ 21

1.3

÷ 2.1

4

Screw securing cover and guard in sheet metal

10

÷ 16

1

÷ 1.6

5

Screw securing brake caliper

176

÷ 217

17.6

÷ 21.7

6

Ring nut securing drive shaft

300

÷ 350

30

÷ 35

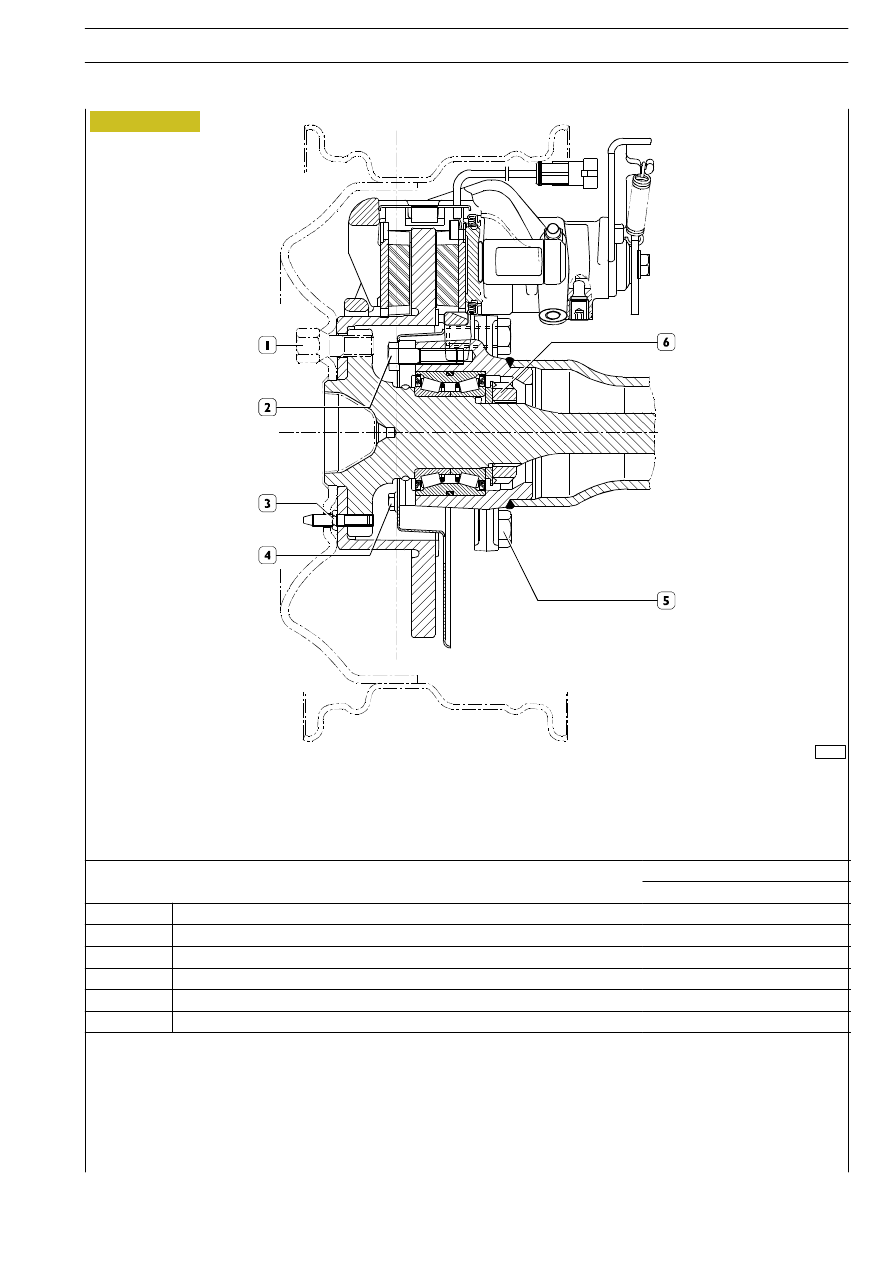

SECTIONAL VIEW OF 450210 REAR AXLE HUB

87906

Figure 5

14/2

REAR AXLE 450210

D

AILY

Revi - February 2005

REAR AXLE 450210

15

D

AILY

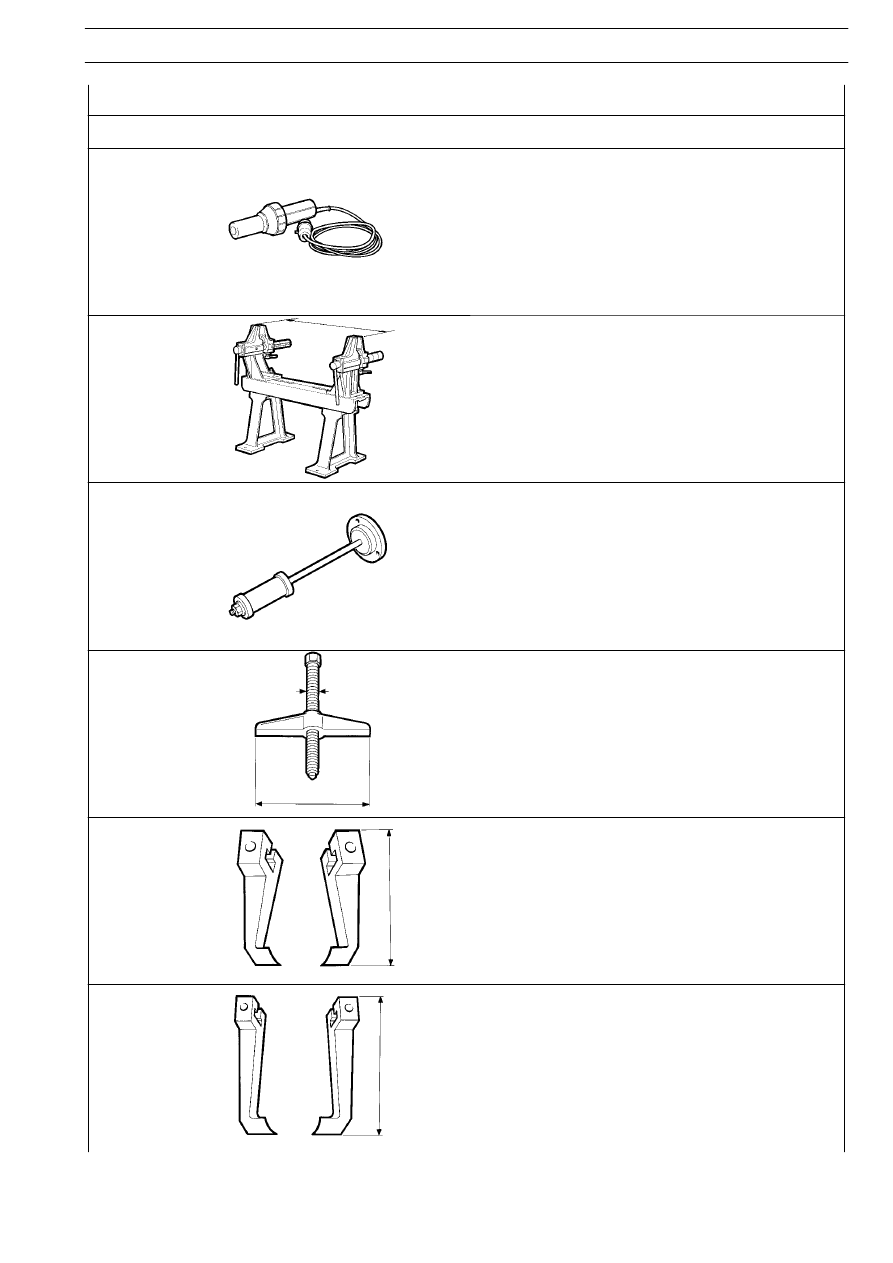

TOOLS

TOOL NO.

DESCRIPTION

99305121

Hot air drier

99322215

Front and rear axle overhaul stand

99340204

Tool to extract bearing and drive shaft from rear axle housing

99341003

Single-acting rear axle

99341009

Pair of brackets

99341011

Pair of brackets
