56

6 S 300 TRANSMISSION

D

AILY

Base - May 2004

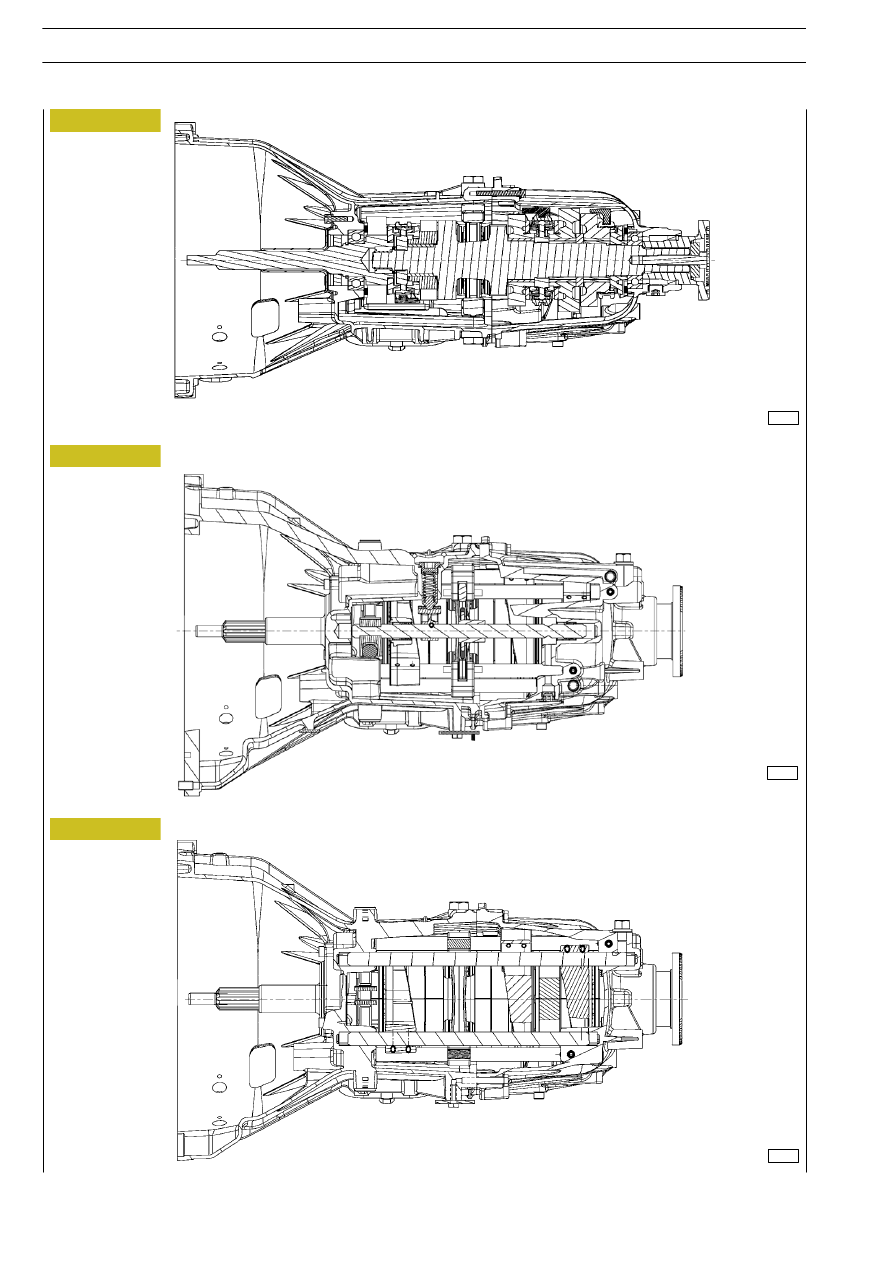

Figure 9

Figure 10

Figure 11

87900

87901

87902

M-M

G-G

P-P

6 S 300 TRANSMISSION

57

D

AILY

Base - May 2004

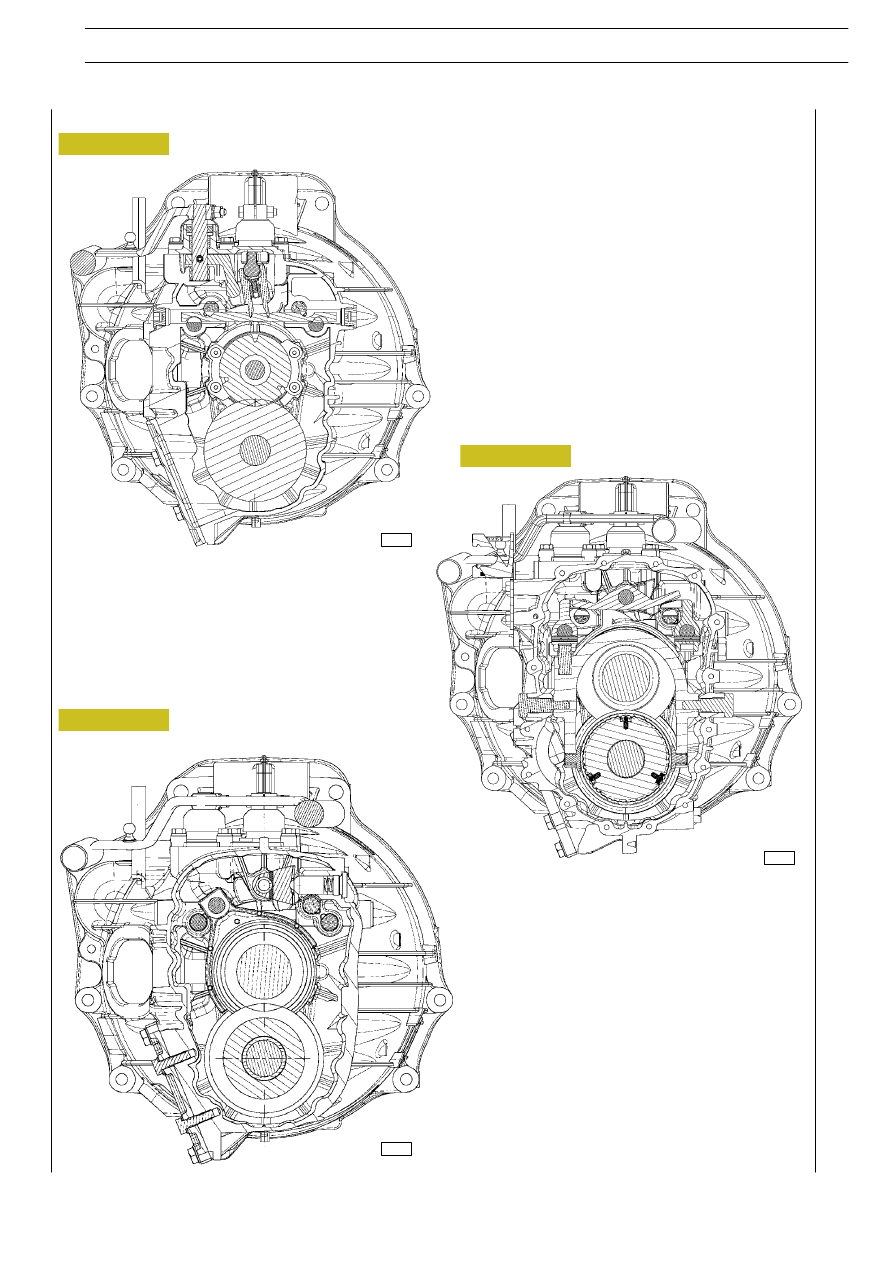

Figure 12

Figure 13

Figure 14

87885

87903

87888

E-E

F-F

N-N

58

6 S 300 TRANSMISSION

D

AILY

Base - May 2004

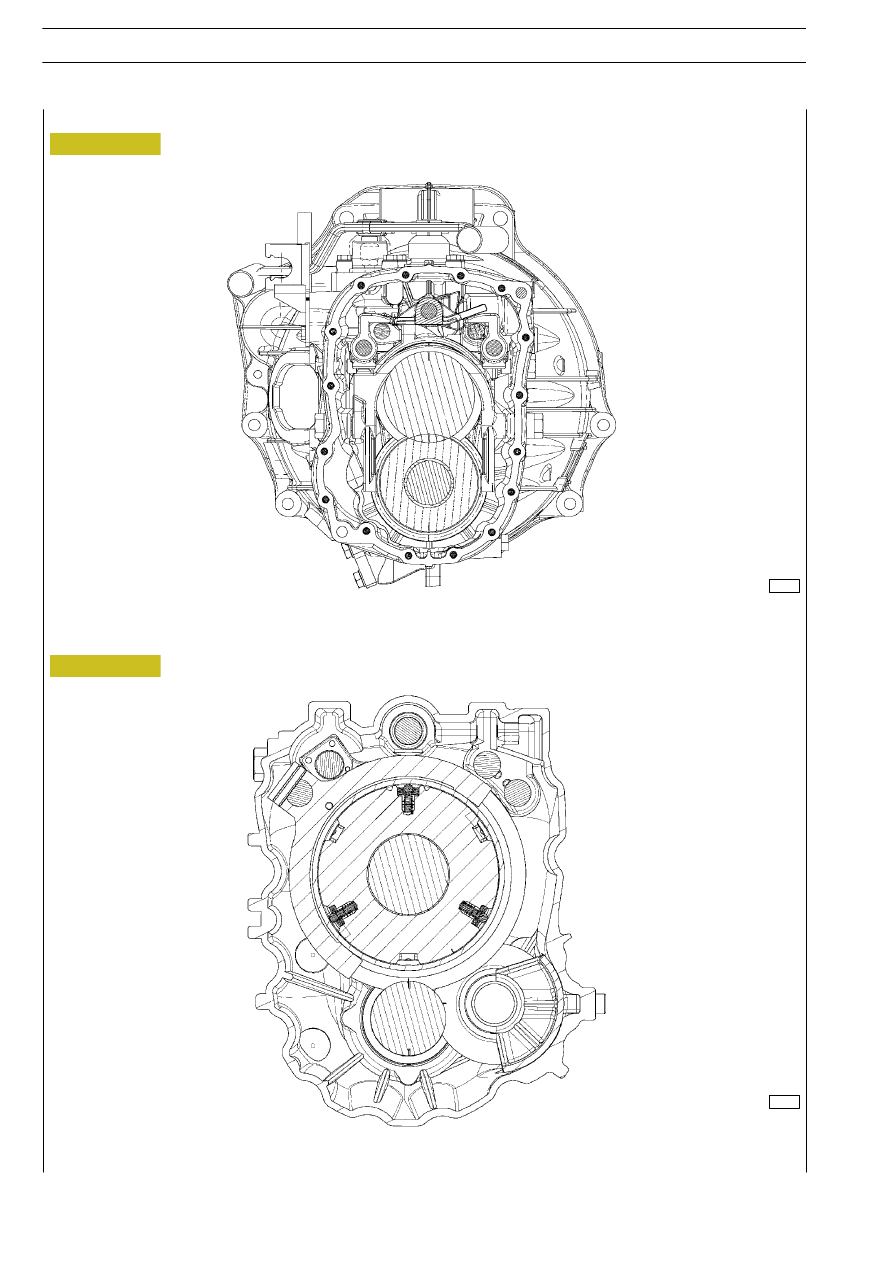

Figure 15

Figure 16

87889

87890

D-D

A-A

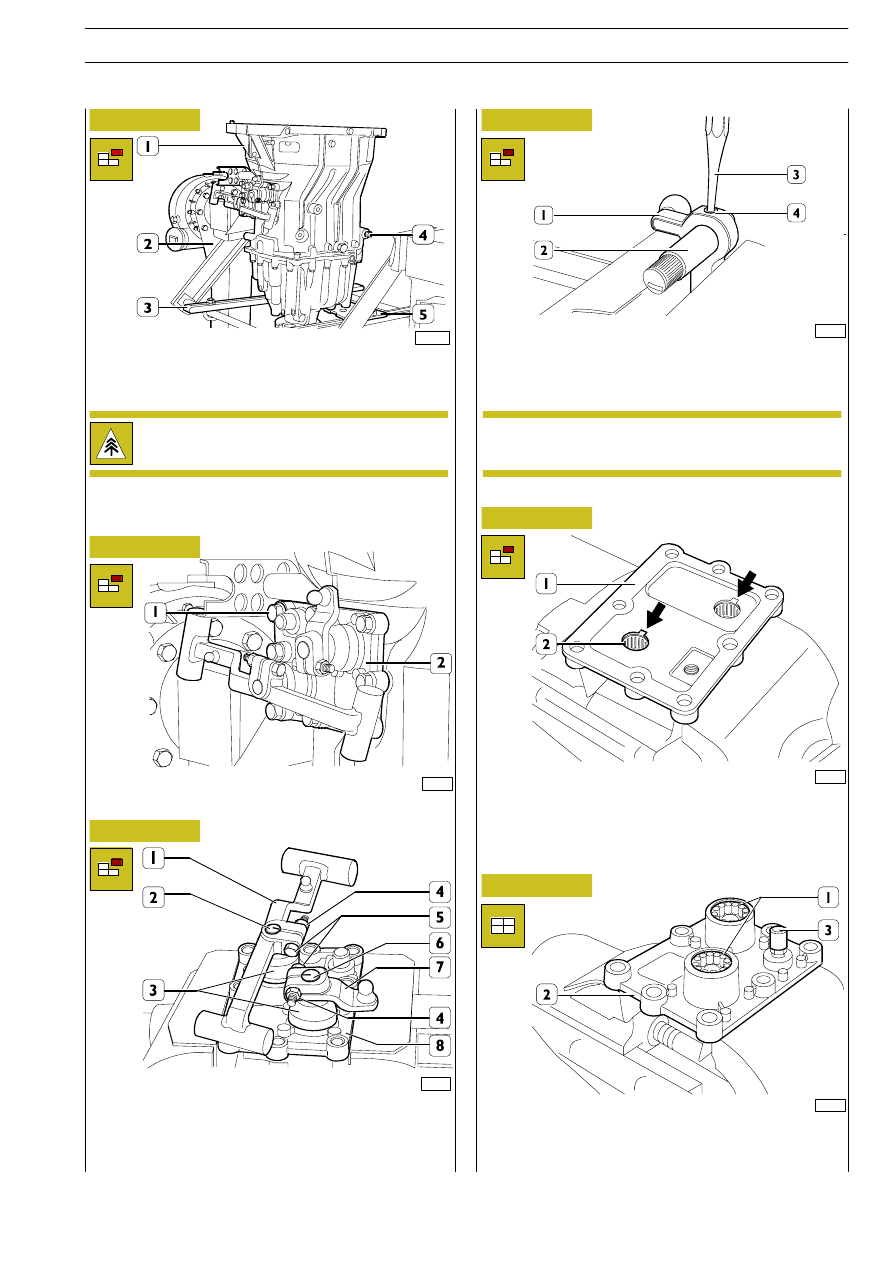

Fit the gearbox (1) with the bracket 99371057 (5) and secure
this to the brackets 99322225 (3) on the rotary stand
99322205 (2).
Remove the plug (4) and drain off the lubricating oil.

51385

51386

51387

Figure 17

Figure 18

Figure 19

Figure 20

Figure 21

Figure 22

Shift to neutral.
Take out the fixing screws (1) and remove the gear control box
(2).

Mark the assembly position of the levers (1 and 7) on their
respective shafts (2 and 6). Loosen the nuts (4) for the retaining
screws (5).
Extract the levers (1 and 7) from the shafts (2 and 6) and extract
these from the box (8). Take off the caps (4).

With a punch (3), remove the spring pin (4) and extract the
shaft (2) from the internal lever (1).
Repeat these steps for the other shaft.

Use a punch on the point shown by the arrow and eject the
O-rings and roller bushes (2) from the box (1).

Thoroughly clean the oil vapour vent (3).
With a suitable punch, mount the roller bearings (1) in the
box (2).

Assembly

85940

52507

85941

530220

Gear control box

Disassembly

The used oil must be disposed of according to the law
in force.

The coupling lever is bound to the stem by two snap
pins.

NOTE

6 S 300 TRANSMISSION

59

D

AILY

Base - May 2004

530210

OVERHAULING THE TRANSMISSION
