Iveco Daily. Manual - part 16

ENGINES 8140.43R/B/S/N

46

D

AILY

Base - May 2004

PART

TORQUE

PART

Nm

kgm

Flanged screw, cylinder head

Phase 1: pretightening

60

± 5

6

± 0.5

Phase 2: pretightening

60

± 5

6

± 0.5

Phase 3: angle

180

°

± 10°

Flanged screw, lower to upper cylinder block

Preliminary torque

50

± 5

5

± 0.5

Angle

90

°

± 5°

Connecting rod caps fastening screw

Preliminary torque

50

± 5

5

± 0.5

Angle

63

°

± 2°

Flywheel attachment bolts

Preliminary torque

30

+ 3

3

+ 0.3

Angle

90

°

± 2°

Self-locking nut for fastening the electromagnetic joint to the water pump

Preliminary torque

40

4

Angle

110

°

± 10°

Blanking plug, engine oil main pipe M18

40

4

Water circuit M16x1.5 conic cap

25

2,5

Oil pan/engine block fastening screw

18

1.8

Accessory equipments support oil duct sealing plug

25

2.5

Flanged screw, auxiliary units mounting M12

60

6

Accessory equipments support fastening screw M8

25

2.5

Accessory equipments support front cover fastening screw

25

2.3

Accessory equipments support rear cover fastening screw

18

1.8

Auxiliary members assembly upper cover securing screw

25

2,5

Hexagon socket-head screw, crankshaft oil seal rear cover (Rotostat)

25

2.5

Hexagon socket-head screw, crankshaft oil seal front cover (Rotostat)

7.5

0.75

Camshaft front cover fastening nut

7.5

0.75

Water pump pipe/inlet manifold fastening nut

25

2.5

Cylinder heads rear cover fastening screws and nut

25

2.5

Nut, engine lifting brackets

18

1.8

Inlet and outlet manifold fastening nut

25

2.5

Inlet manifold/crank fastening screw

18

1.8

Crankshaft driving pulley fastening screw

200

20

Camshaft caps fastening nut

18

1.8

Camshaft driving gear fastening screw

25

2.5

Injection pump driving gear fastening screw

100

10

EGR valve/inlet and outlet manifolds fastening nut

18

1.8

Nut fixing toothed bushing to the high-pressure pump

79

7.9

Coupling fixing heat exchanger and for oil filter cartridge *

75

7.5

Oil filter fixing

25

2.5

Screw fixing oil suction strainer

25

2.5

Oil pressure valve spring cap

65

6.5

Union for piston cooling nozzle

40

4

Flanged screw fixing water pump casing to crankcase

50

5

Oil level sensor fixing on crankcase

25

2.5

*

The thread must first be spread with IVECO 1905683 sealant

ENGINES 8140.43R/B/S/N

47

D

AILY

Base - May 2004

TORQUE

PART

Nm

kgm

Nut, magnet to water pump

7.5

0.75

Screw, cylinder head water thermostat pipe union

18

1.8

Screw, driven pulley to water pump hub

25

2.5

Screw, alternator mounting to crankcase

50

5

Screw, alternator to mounting

75

7.5

Nut to secure alternator to support

65

6.5

Nut, turbocharger to exhaust manifold

25

2.5

Screw, thermostat water outlet pipe

18

1.8

Nut, power steering pump

35

3.5

M6 screw, vacuum pump

12

1.2

M8 flanged screw, vacuum pump

18

1.8

Plug, auxiliary units front cover

35

3.5

Self-locking nut, tappets cover

10

1

Nut fixing top tensioner bearing mount

30

3

Nut fixing bottom tensioner mount

25

5

Nut fixing bottom tensioner bearing

40

4

Screw to secure the piping of oil exiting turbocharger

10

1

Union, turbocharger oil delivery pipe

38

3.8

Flanged screw, oil drain mounting to lower crankcase

40

4

Oil pipe fitting, to crankcase main duct

45

4.5

Fastening, oil pressure sender and switch to pipe fitting

40

4

Flanged screw, gas exhaust pipe to turbocharger

25

2.5

Nut, thermostarter plug

35

3.5

Fastening, thermostarter connection to plug

22

2,2

Fastening, solenoid valve union

20

2

Screws, heat exchanger pipes to upper crankcase

40

4

Water transmitter fixing M16x1.5 (conical)

30

3

Crankcase water drain pipe union

35

3.5

Nut, water inlet line to pump

25

2.5

Screw, cover to thermostat box

18

1.8

Thermometric transmitter fixing - M8x1.25

10

1

Thermometric transmitter fixing - M12x1.5

30

3

Thermometric transmitter fixing - M14x1.5

25

2.5

M10x1.25 50 c.s. hex screw to secure injector bracket

40

4

M12x1.5 fitting for diesel outlet from high-pressure pump

22

2.2

M12x1.5 fitting for diesel inlet on hydraulic accumulator (rail)

22

2.2

M14x1.5 fitting for diesel outlet from hydraulic accumulator (rail)

22

2.2

M12x1.5 fitting for diesel inlet on electro-injector

22

2.2

5-way fixing coupling M16x1.5 on overpressure valve (rail), if applicable

27

2.7

Screw to secure 4-way pipe fitting on hydraulic accumulator (rail)

25

2,5

M16 x1.5 pipe fitting to secure fuel recovery piping to hydraulic accumulator (rail)

27

2,7

M8 nut securing hydraulic accumulator (rail) on cylinder head

25

2.5

M8 nut securing bottom soundproof cover on hydraulic accumulator (rail)

18

1.8

M8 nut securing high-pressure pump on spacer

25

2.5

Fuel pressure sensor fixing on hydraulic accumulator (rail)

35

3.5

Flow limiter fixing on hydraulic accumulator, if applicable

45

4.5

Pressure relief valve fixing on hydraulic accumulator (rail)

45

4.5

*

Coat thread with IVECO 1905683 sealing compound before assembly

ENGINES 8140.43R/B/S/N

48

D

AILY

Base - May 2004

TORQUE

PART

Nm

kgm

Engine auxiliary units

Screw, fan distance piece to electromagnetic pulley

13

± 1

1.3

± 0.1

Screw, fan to distance piece

6

± 0,6

0.6

Screw, starter motor

41

± 4

4.1

± 0.4

Screw to secure flywheel r.p.m. sensor

10

1

Screw to secure timing detector sensor

7.5

0.7

Securing conic pipe fitting M16x1.5 for water delivery from cylinder head to cab heater

18

1.8

Flanged screw M10x1.25 to secure the piping of water entering heat exchanger

40

4

Flanged screw M12x1.25 to secure the piping of water entering heat exchanger

50

5

Flanged screw M8x1.25 to secure the piping of water entering heat exchanger

18

1.8

Screw or nut to secure exhaust manifold bracket

40

4

Cap M10x1.25 of breather pipe on thermostat body

10

1

Socket conic threaded cap M16x1.5 *

25

2.5

M12x1.5 cap

30

3

Screw to secure compressor support

65

6.5

Engine assembly suspension

M12 screw fixing bracket for flexible plug to engine

90

÷ 74

9

÷ 7.4

M10 screw fixing bracket for flexible plug to frame

58

÷ 47

5.8

÷ 4.7

M12 screw fixing bracket for flexible plug to frame

101

÷ 83

10.1

÷ 8.3

M12 self-locking nut fixing flexible plug to brackets

49

4.9

Screw securing rear bracket supporting gearbox

35

3.5

Nut securing flexible plug to rear bracket supporting gearbox

49

4.9

Screw securing flexible plug to cross member

20

2

M12 screw securing cross member to frame

101

÷ 83

10.1

÷ 8.3

*

Apply LOCTITE 506 on thread

ENGINES 8140.43R/B/S/N

49

D

AILY

Base - May 2004

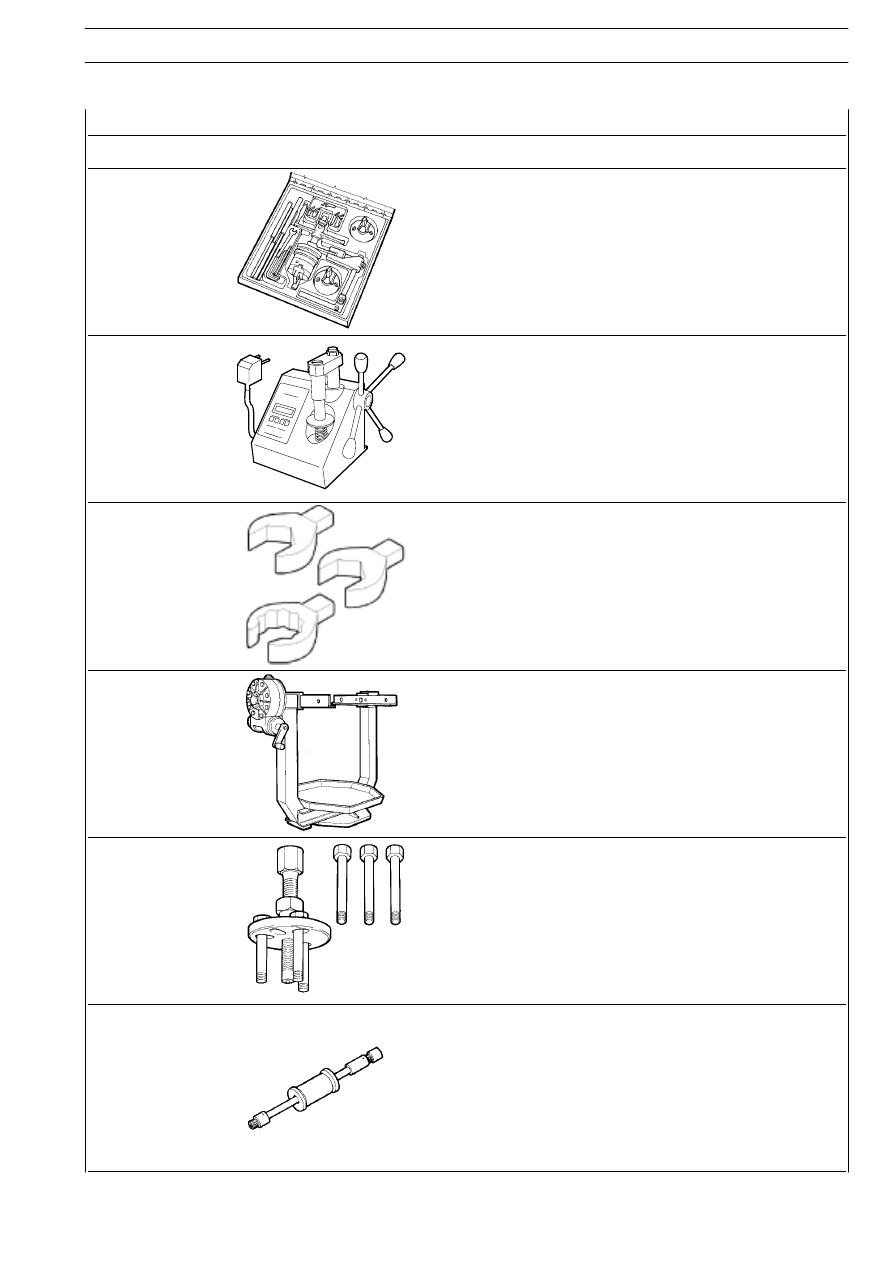

TOOL NO.

DESCRIPTION

99305019

Box with full set of tools for regrinding valve seats

99305047

Appliance to check spring loads

99317915

Set of three box wrenches (14-17-19 mm)

99322205

Telescopic rotary stand to overhaul units
(700 daN bearing capacity, 120 daN/m torque)

99340035

Extractor for electromagnetic pulley

99340205

Extractor for electromagnetic pulley
