Iveco Daily Euro 4. Manual - part 260





124

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

(warning light ON)

ESP/ASR

ABS

EBD

Broken component

Steering angle sensor

X

Yaw sensor

X

Brake light switch

X

X

1 or 2 wheel revs sensors

X

X

3 or 4 wheel revs sensors

X

X

X

Electronic control unit

X

X

X

Solenoid valve hydraulic unit

X

X

X

Pressure sensor, ABS pump motor

X

X

ASR deactivation strategies

- Disabling any engine intervention of the ESP and ASR/MSR

(torque increase/decrease) over the entire speed range.

- Traction Control actuation enabled up to the speed of 60 k.p.h. (electronic locking of differential, with no reference to the

dragged wheels).

- Stability intervention (ESP) enabled over the entire speed range.

- ABS enabled over the entire speed range.

- EBD enabled over the entire speed range.

ASR deactivation is recommended when driving with the snow-chains mounted, or when the wheels sink into
gravel, sand, etc.

NOTE

Recovery strategy in case of component failure

If the warning lights are OFF, all the systems are working.

NOTE

Warning light legend

Warning light ON: ESP/ASR/MSR not working. No action taken by the ESP/ASR on the engine or the brakes.

N.B. Warning light blinking = ESP/ASR coming into operation.

ABS not working

The front axle may get locked sooner than the rear axle. EBD recovery reduces the rear axle pressure.

EBD not working

No correction of the rear axle braking pressure: DANGER OF SPINNING THROUGH 180 DEGREES!

The warning light also warns the driver of low brake fluid level, hand brake ON, brake pads worn.

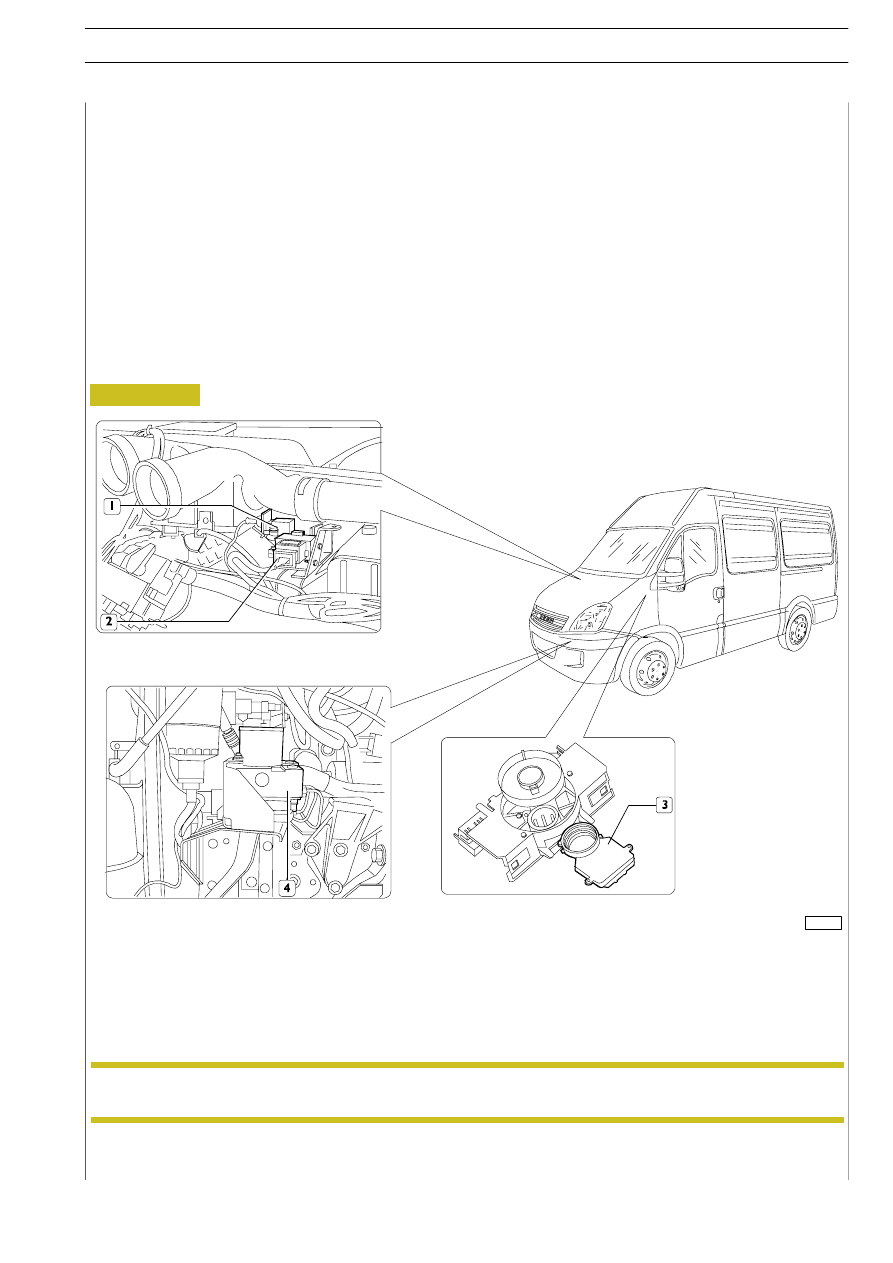

Installing the esp components

Installation of the electro-hydraulic modulator/control unit is similar in ASB 8 systems, too.

NOTE

107690

1. Acceleration sensor - 2. Yaw sensor - 3. Steering angle sensor - 4. Electro-hydraulic modulator/control unit

Figure 120

ELECTRIC/ELECTRONIC SYSTEM

125

D

AILY

E

URO

4

ESP system components and calibration

Some modifications or repairs affecting the ESP system components require a calibration procedure.

The repair operations that require the above procedure are detailed as follows:

- Replacing the system’s braking apparatus electronic control unit (incorporated into the electro-hydraulic modulator).

- Replacing the steering angle sensor fitted into the steering wheel.

- Replacing the longitudinal acceleration sensor.

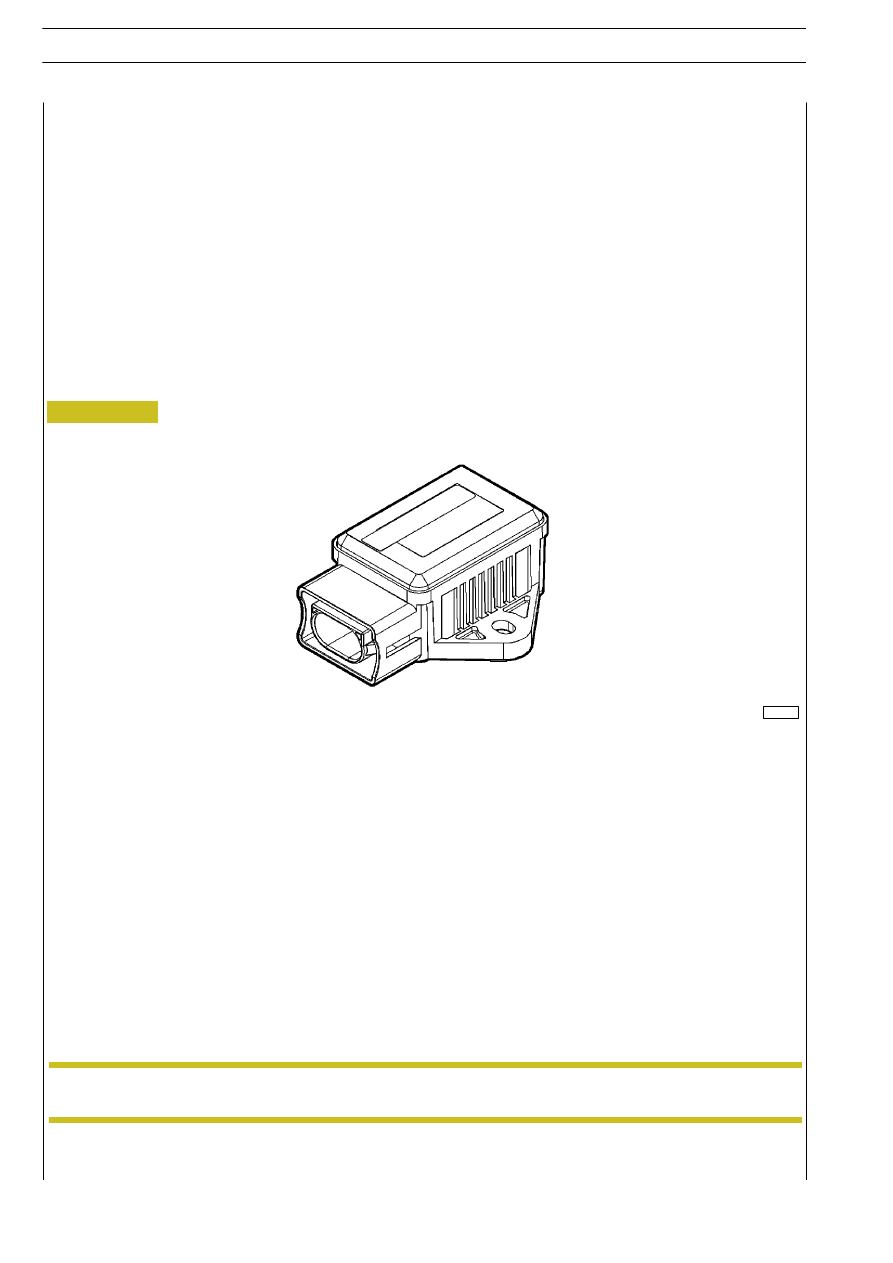

Yaw sensor with built-in side acceleration sensor

Replacing the yaw sensor requires no calibration.

NOTE

102115

It measures the motion of the vehicle around its own vertical axis (yaw) as well as the vehicle’s side acceleration.

These signals continuously inform the control unit about the vehicle’s behaviour.

The comparison between these signals and those from the driver (steering-wheel position, wheel spin number/speed and pressure
on the brake pedal/accelerator position) allows the ESP control unit to define the actions to be taken. The hydraulic unit controls
brake pressure as quickly as possible, separately for every single wheel.

Moreover, the ESP system may decrease the engine revs number by means of the engine control feature.

Figure 121

126

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

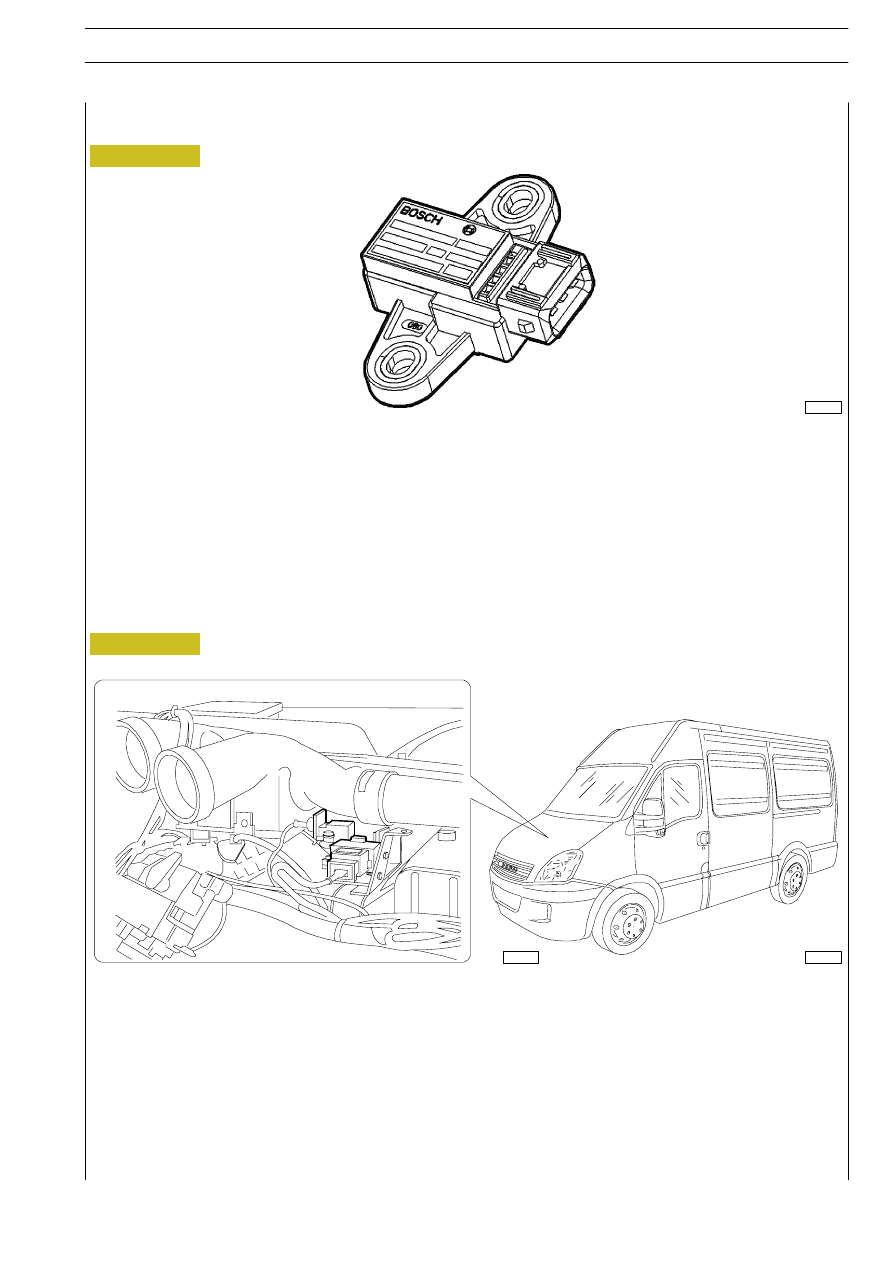

Longitudinal acceleration sensor

102116

It measures the vehicle’s acceleration and deceleration changes.

These signals continuously inform the control unit about the vehicle’s behaviour.

The comparison between these signals and those from the driver (steering-wheel position, wheel spin number/speed and
pressure on the brake pedal/accelerator position) allows the ESP control unit to define the actions to be taken. The hydraulic
unit controls brake pressure as quickly as possible, separately for every single wheel.

Moreover, the ESP system may decrease the engine revs number by means of the engine control feature.

Longitudinal acceleration sensor calibration

112243

In a horizontal position, you will obtain the sensor “zero” condition through the diagnosis instrument, i.e. you will assign its
absolute zero position.

Use a diagnosis instrument to clear the errors.
Carry out a road test, to make the control unit verify whether errors are still found. The vehicle is to be taken to a slight slope
and checked if it is kept braked for 2.5 seconds.

Drive back to the service centre, then use a diagnosis instrument to verify that the anomaly is no longer found.

Figure 122

Figure 123

102111

ELECTRIC/ELECTRONIC SYSTEM

127

D

AILY

E

URO

4
