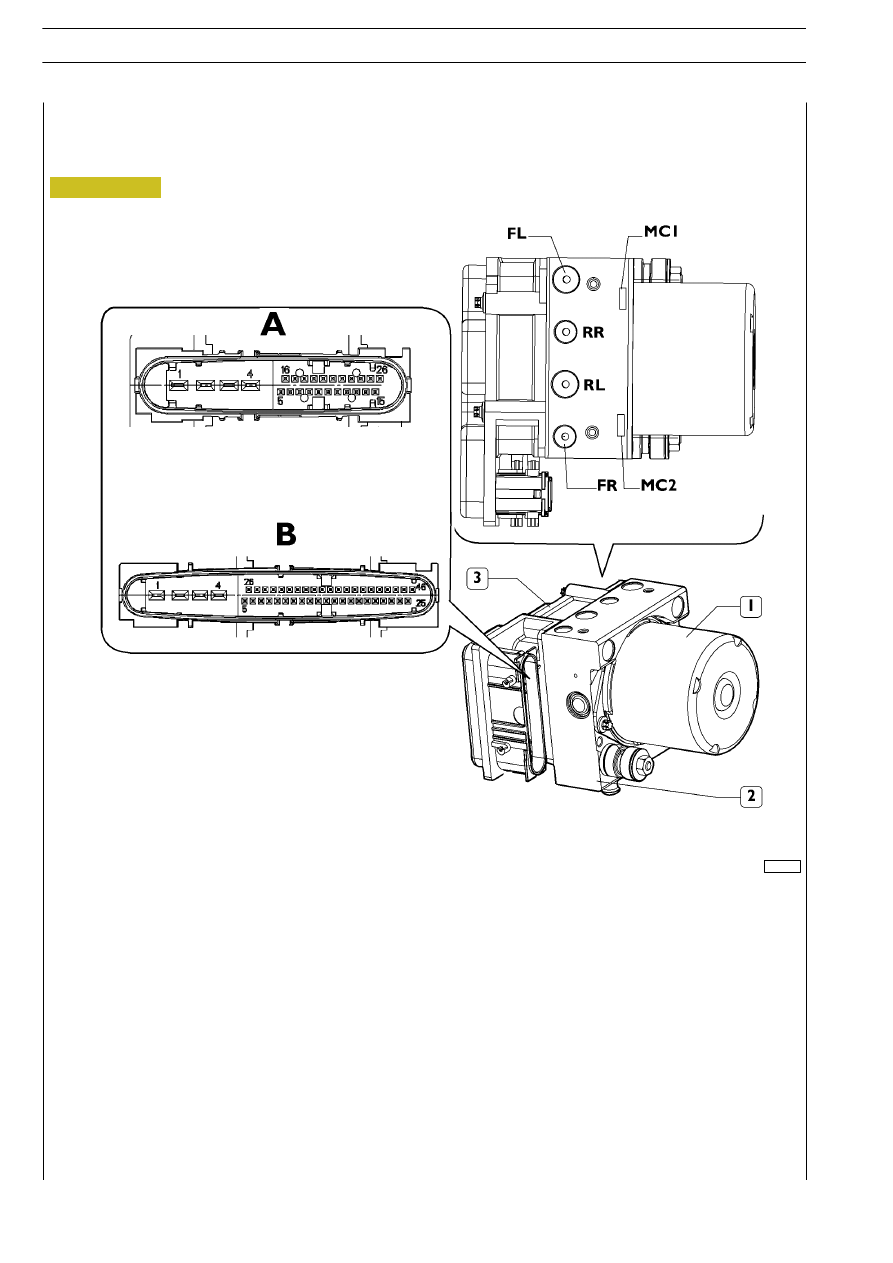

Four crossed channel system (x)

Electro-hydraulic modulator/control unit

1. Hydraulic accumulator - 2. Electro-hydraulic modulator - 3. Electronic control unit - A. ABS8 connector - B. ESP8

connector - MC1. LF/RR diagonal power supply (or FL/RR with ABS8/ESP8 systems) - MC2. RF/LR diagonal power supply (or
FR/RL with ABS8/ESP8 systems) - LF (or FL with ABS8/ESP8 systems). Left front axle output - RR. Right rear axle output - RF

(or FR with ABS8/ESP8 systems). Right front axle output - LR (or RL with ABS8/ESP8 systems). Left rear axle output

102113

Figure 111

116

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

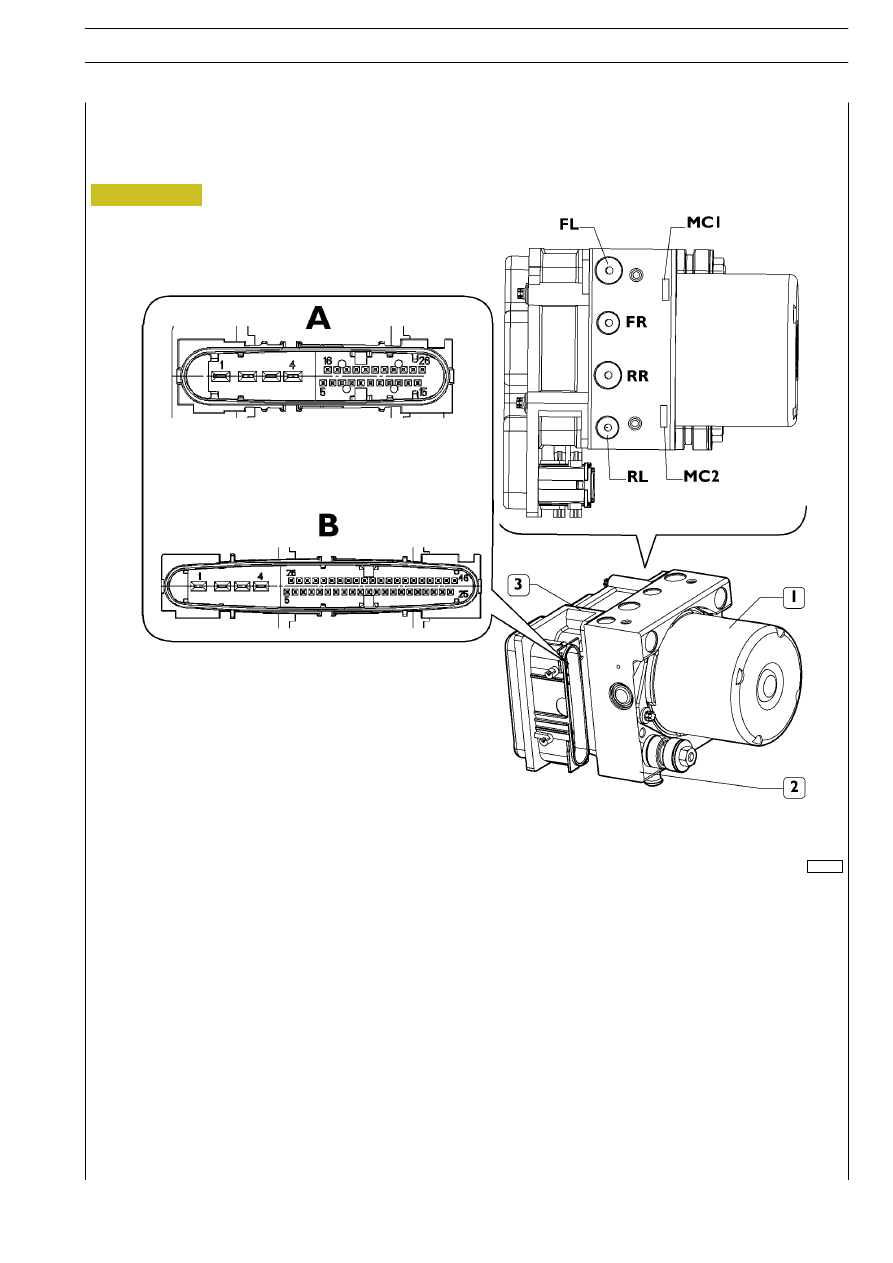

Four parallel channel system (II)

Electro-hydraulic modulator/control unit

1. Hydraulic accumulator

-- 2. Electro-hydraulic modulator -- 3. Electronic control unit -- A. ABS8 connector -- B. ESP8

connector

-- MC1. Front axle power supply -- MC2. Rear axle power supply -- LF (or FL with ABS8/ESP8 systems). Left front

axle output

-- RR. Right rear axle output -- RF (or FR with ABS8/ESP8 systems). Right front axle output -- LR (or RL with

ABS8/ESP8 systems). Left rear axle output

102114

Figure 112

ELECTRIC/ELECTRONIC SYSTEM

117

D

AILY

E

URO

4

118

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Pin (II)

Function

Cable

1

1

Earth

0000

2

2

Positive after fuse

7772

3

3

Positive after fuse

7772

4

4

Signal earth

0000

5

5

Front left sensor

5570

6

16

-

-

7

7

Rear left sensor

5572

8

8

Rear right sensor earth

5573

9

9

Front right sensor earth

5571

10

10

Front right sensor

5571

11

11

Diagnosis K line

2299

12

12

-

-

13

13

Decelerator deactivation with ABS system ON

0000

14

14

-

-

15

15

CAN L line

Green

16

6

Front left sensor earth

5570

17

17

Rear left sensor earth

5572

18

18

Positive after fuse (KL 15)

8879

19

19

Rear right sensor

5573

20

20

Stop signalling switch — brake lights

1176

21

21

-

-

22

22

-

-

23

23

-

-

24

24

-

-

25

25

-

-

26

26

CAN H line

White

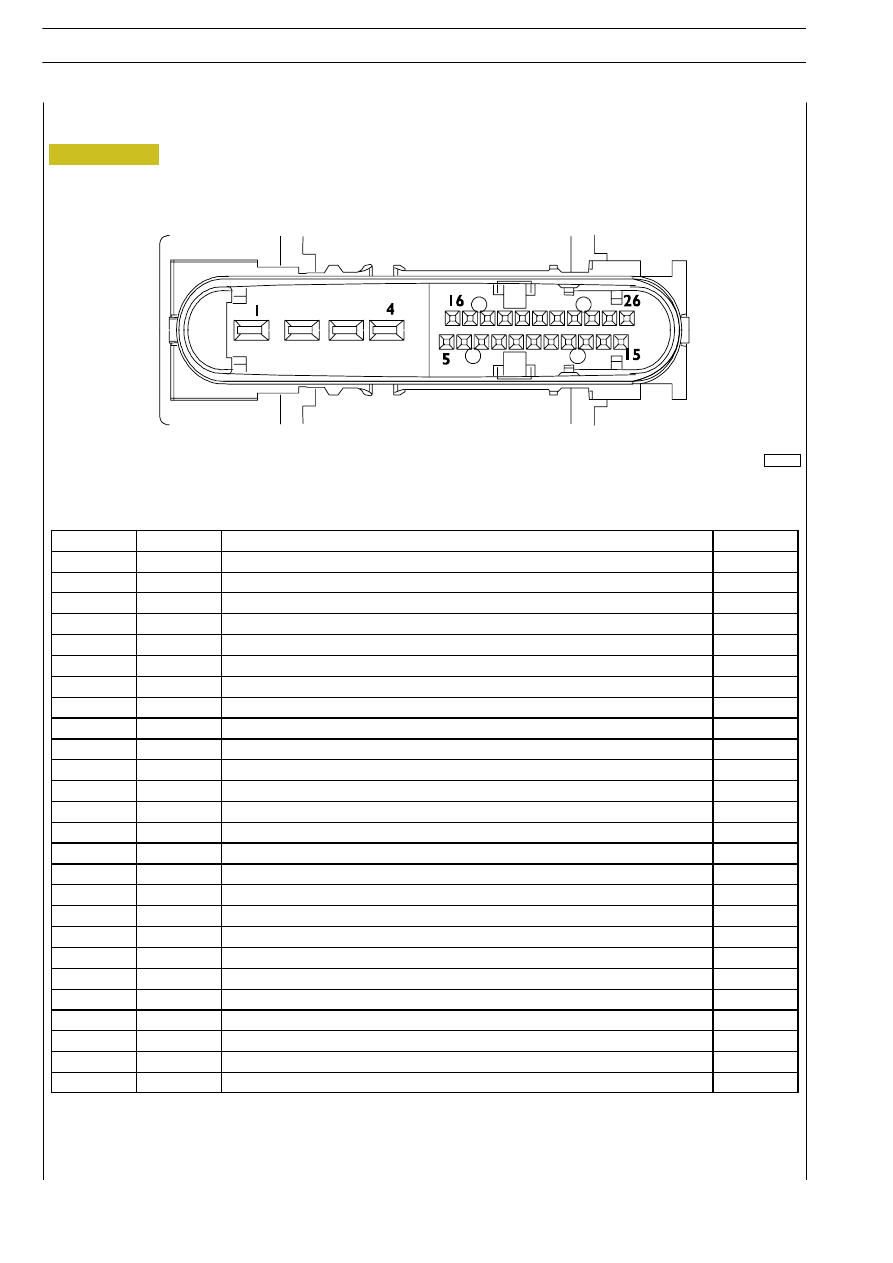

ABS 8 control unit PIN OUT (X - crossed channels, II - parallel channels)

102245

Figure 113

ELECTRIC/ELECTRONIC SYSTEM

119

D

AILY

E

URO

4

Pin (II)

Function

Cable

1

1

Earth

0000

2

2

Positive after fuse (pump control motor power supply enable relay)

7772

3

3

Positive after fuse (valve lock power supply enable relay)

7772

4

4

Earth

0000

5

5

Front left sensor

5570

6

26

-

-

7

7

Rear left sensor

5572

8

8

Rear right sensor earth

5573

9

9

Front right sensor earth

5571

10

10

Front right sensor

5571

11

11

Diagnosis K line

2299

12

12

-

-

13

13

-

-

14

14

CAN L line

Green

15

15

Yaw / steering angle sensor earth

9096

16

16

Yaw sensor signal

9095

17

17

Longitudinal acceleration sensor

9090

18

18

Yaw sensor reference signal

9091

19

19

Voltage stabilization signal to the acceleration sensor

9091

20

20

Side acceleration sensor signal

9092

21

21

Side acceleration sensor signal earth

0050

22

22

Decelerator deactivation with ABS system ON

0000

23

23

-

-

24

24

-

1199

25

25

-

-

26

6

Front left sensor earth

5570

27

27

Rear left sensor earth

5572

28

28

Positive after fuse +15

8879

29

29

Rear right sensor

5573

30

30

Stop signalling switch (PIN3)

8158

31

31

Switch for the exclusion of ASR

8921

32

32

-

-

33/34

33/34

-

-

35

35

CAN H line

White

36

36

Hand brake ON signal

6662

37

37

Yaw sensor test signal

9093

38/39/40

38/39/40

-

-

41

41

Stop signalling switch (PIN1)

1176

42

42

-

-

43

43

Reverse gear signal

2226

44/45

44/45

-

-

46

46

Speed limiter or ASR failure warning light

6672

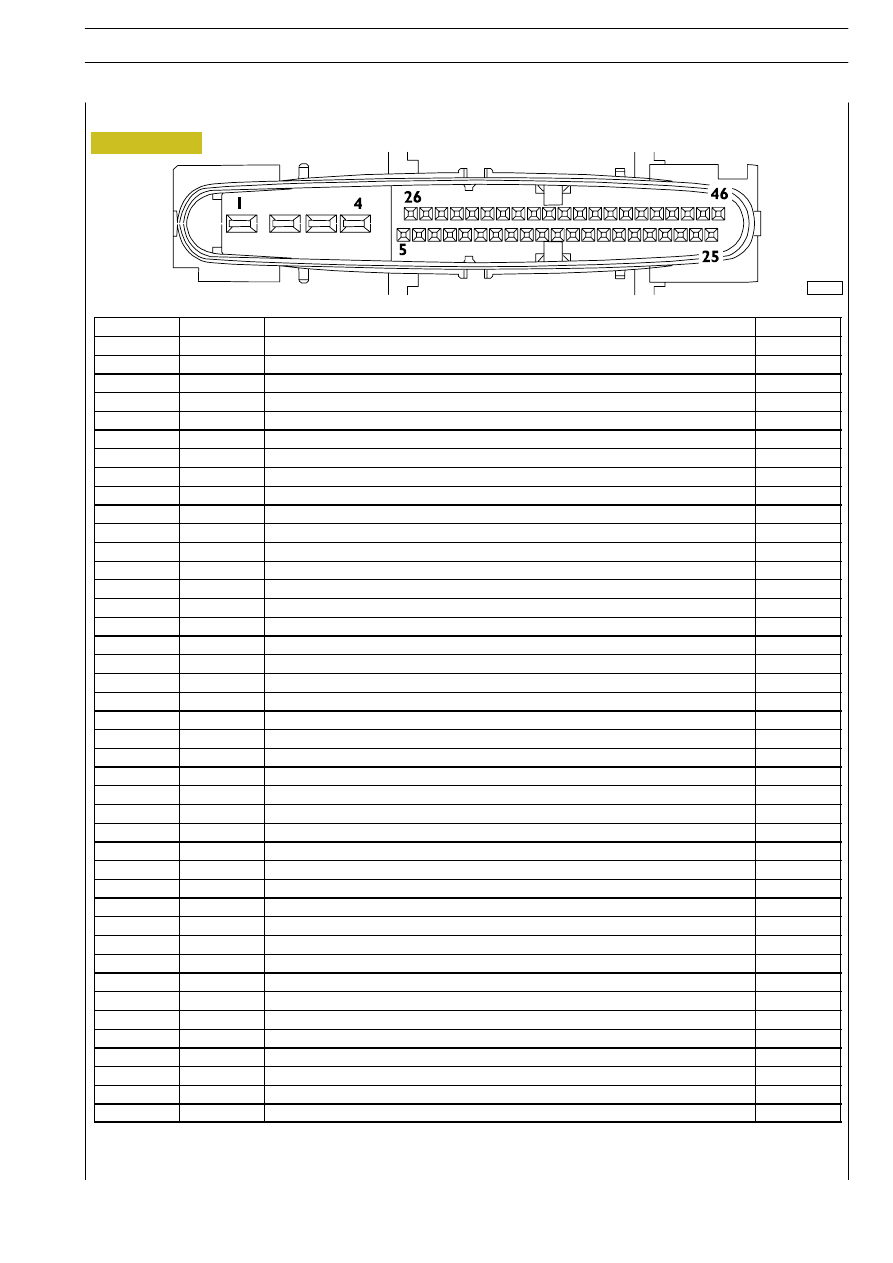

ESP 8 control unit PIN OUT (X - crossed channels, II - parallel channels)

102246

Figure 114
