56

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

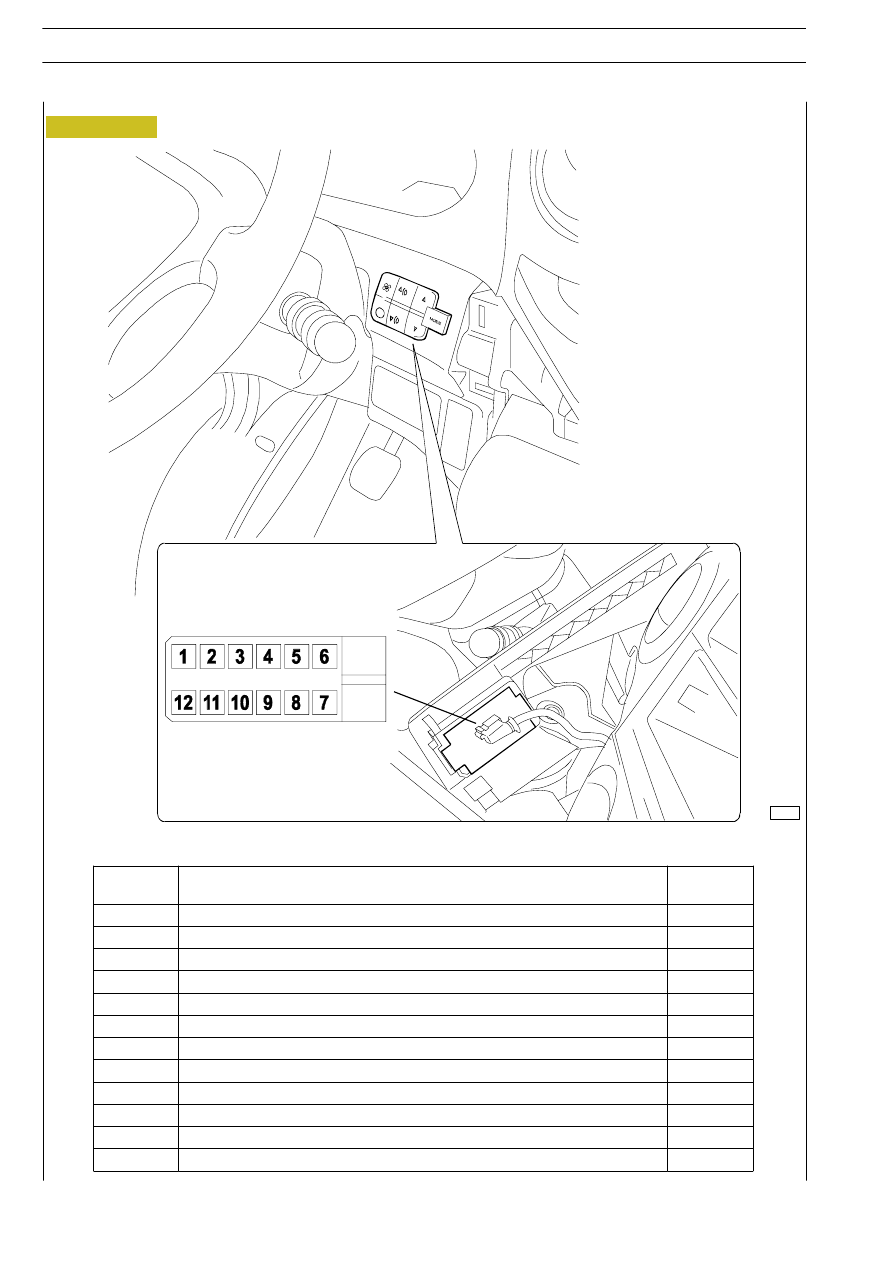

Ref.

Function

Cable

Code

1

Positive +15

3320

2

Earth (to Body Computer)

0000

3

-

-

4

To instrument cluster (headlamp attitude)

9085

5

To instrument cluster (MODE +)

9086

6

To instrument cluster (MODE -)

9087

7

-

-

8

-

-

9

Earth (to instrument cluster (TRIP))

0000

10

Air heater

-

11

-

-

12

-

-

107652

Figure 44

ELECTRIC/ELECTRONIC SYSTEM

57

D

AILY

E

URO

4

107687

Figure 45

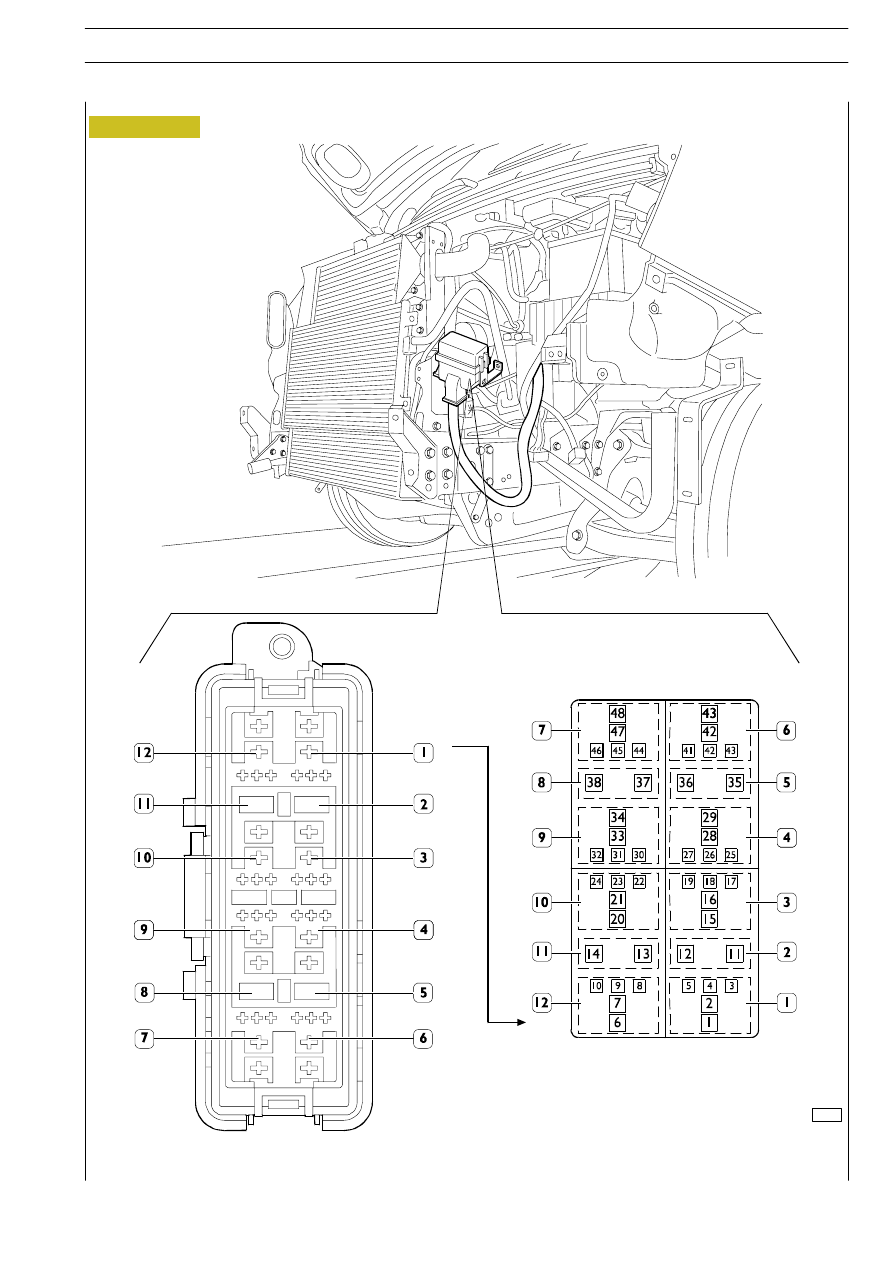

CENTRAL UNIT FRONT VIEW

CENTRAL UNIT REAR VIEW

58

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Component identification

Function

1

T4

Remote control switch to release retarder with ABS in

2

F55

30A fuse for additional climate control system

3

T15

Remote control switch (at disposal)

4

T22

Remote control switch to enable compressor switching on

5

F25

10A fuse

6

T18

Remote control switch to set gearbox to neutral position (automatic gearbox)

7

T24

Remote control switch to enable PTO switching on

8

F28

30A fuse for positive for rear differential locking central unit

9

T23

Remote control switch to control air-conditioner compressor

10

T21

Remote control switch to warn that compressor for EDC is on

11

F27

20A fuse for positive for headlight wiper

12

T16

Remote control switch for headlight wipers

*

Front view

ELECTRIC/ELECTRONIC SYSTEM

59

D

AILY

E

URO

4

Ref.

Cable

Code

Function

1

9911

Positive for decelerator control switch

2

-

-

3

8879

Positive +15

4

9911

Positive for decelerator control switch

5

0000

Negative from central unit ABS

6

7772

Positive +30 for headlamp wipers from CBA

7

7777

Positive for headlamp wiper pump

8

0000

Negative from Body Computer

9

-

-

10

8849

Positive +15

11

7772

Positive +30 for additional climate control system

12

7772

Positive +30 for additional climate control system

13

7772

Positive +30 for headlight wipers

14

7772

Positive +30 for headlight wipers

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

7772

Positive +30 for remote control switch to warn that compressor is on (to EDC)

21

7772

Positive +30 for remote control switch to warn that compressor is on

22

0000

Earth for remote control switch to warn that compressor is on

23

-

-

24

8163

Connection to 3-level pressure switch for air-conditioner

25

0000

Negative from EDC for remote control switch to enable compressor to be put on

26

-

-

27

7772

Positive +30 for remote control switch to enable compressor to be put on

28

0000

Earth for remote control switch to enable compressor to be put on

29

0000

Negative from compressor control remote control switch

30

0000

Negative from remote control switch to enable compressor to be put on (30)

31

-

-

32

0000

Connection to 3-level pressure switch for air-conditioner

33

8883

Positive for air-conditioner compressor control

34

9067

Positive for air-conditioner compressor control remote control switch

35

7772

Positive +30

36

7772

Positive +30

37

8887

Positive +15 for rear differential locking central unit

38

8887

Positive +15 for rear differential locking central unit

39

7772

Positive +30 for remote control switch to put gearbox in neutral position
(automatic gearbox)

40

-

-

41

0000

Negative from automatic gearbox central unit

42

8888

Connection to starter

43

8888

Connection to start-up switch

44

7155

Positive for remote control switch to enable PTO to be put on

45

9131

Connection to total power take-off switching on central unit

46

0000

Earth

47

-

-

48

0000

Earth
