Iveco Daily Euro 4. Manual - part 241

48

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Code

1

Negative for rear door actuator

8902

2

Negative for optical indicator for hand brake engaged

6662

3

-

-

4

Negative for fuel level transmitter

0000

5

Signal from fuel level transmitter

5557

6

Positive +30

7772

7

-

-

8

Positive for clearance lights (van)

3325

9

Positive for clearance lights (van)

3324

10

Positive for rear door actuator

8901

11

-

-

12

-

5164

13

Positive for lh front parking light, lh front clearance

3321

14

Positive for rh front parking light, rh front clearance

3320

15

Positive +15

8879

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

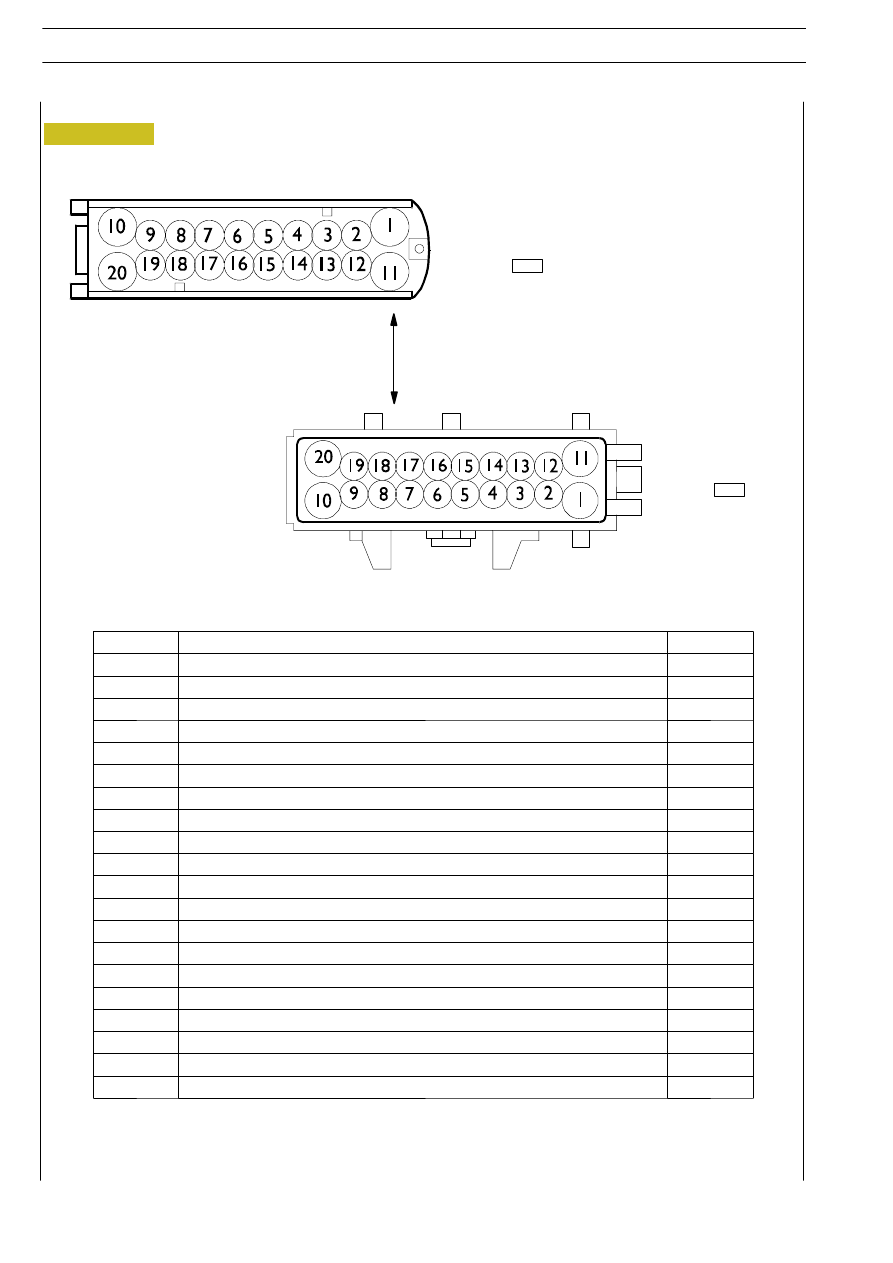

Figure 36

107657

107656

BONNET CABLE

INSTRUMENT PANEL

CABLE

ELECTRIC/ELECTRONIC SYSTEM

49

D

AILY

E

URO

4

Ref.

Function

Code

1

-

-

2

Positive for reverse headlamp

2226

3

Positive for reverse headlamp

2283

4

Optical indicator TELMA (to Body Computer)

6604

5

Positive for rear fog headlamps

2283

6

Line ”K” for air spring suspensions

2294

7

Air spring suspension failure warning lamp (to Body Computer)

6008

8

Positive for plate light

3337

9

Positive for rh blinker

1125

10

Positive for heated rear window

8021

11

Positive for heated rear window

8021

12

Positive for stop rear signalling

1177

13

Positive for heated mirrors

8830

14

Positive for heated mirrors

8830

15

Positive for reverse headlamp

2226

16

Positive for lh rear blinker

1120

17

Positive for rh rear blinker

3322

18

Positive for stop rear signalling

1172

19

Positive for lh rear parking light

3323

20

-

-

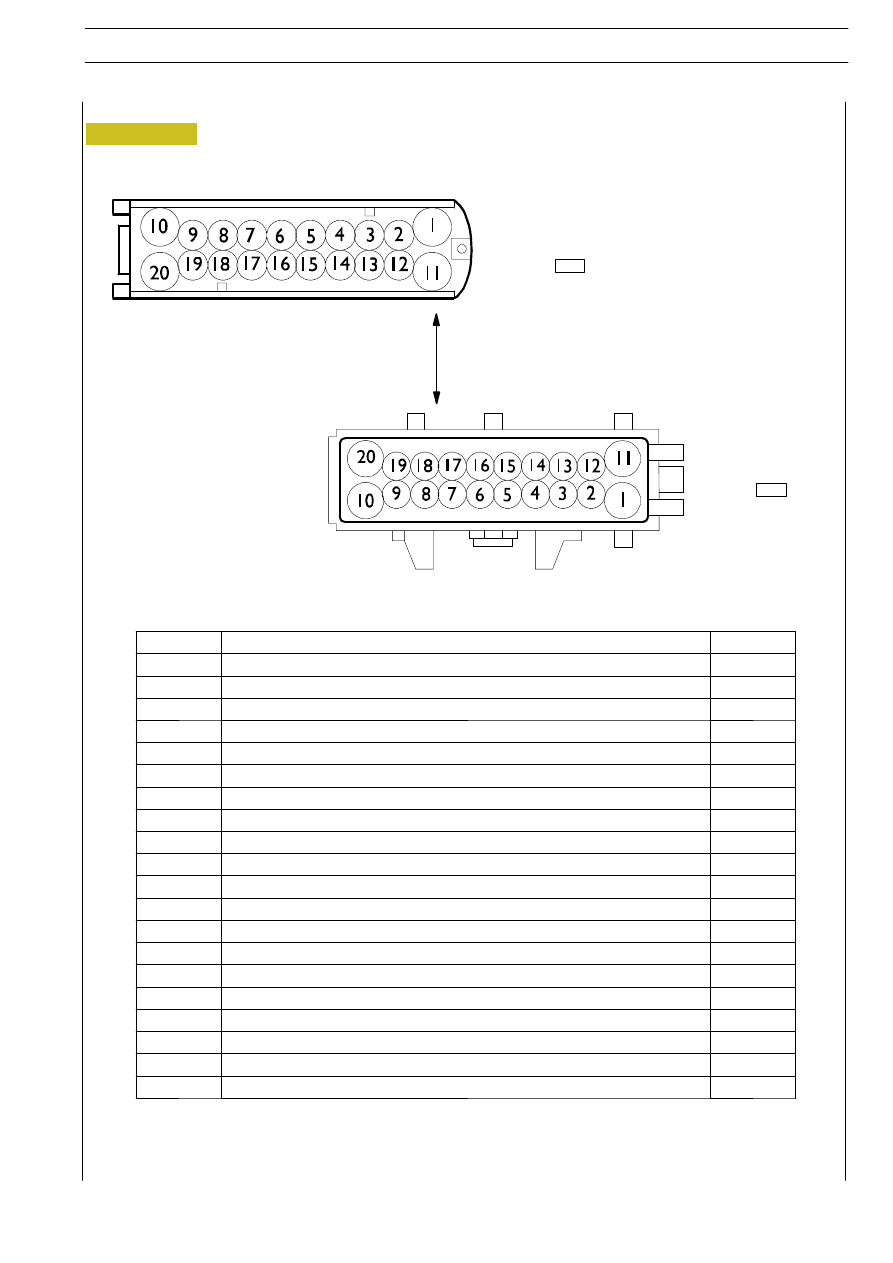

Figure 37

107657

107656

BONNET CABLE

INSTRUMENT PANEL

CABLE

50

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive +15

8879

2

-

5647

3

To Body Computer (instrument panel - PF - pin 23)

5159

4

External temperature sensor for air-conditioner

5532

5

External temperature sensor for air-conditioner

5532

6

-

-

7

Positive for cigarette lighter

7721

8

Positive +15 with the exclusion of users during start-up step

8849

9

Positive +15 with the exclusion of users during start-up step

8849

10

”B” Can line H (parking sensors)

6111

11

”B” Can line L (parking sensors)

6110

12

Positive for cigarette lighter

7721

107659

107658

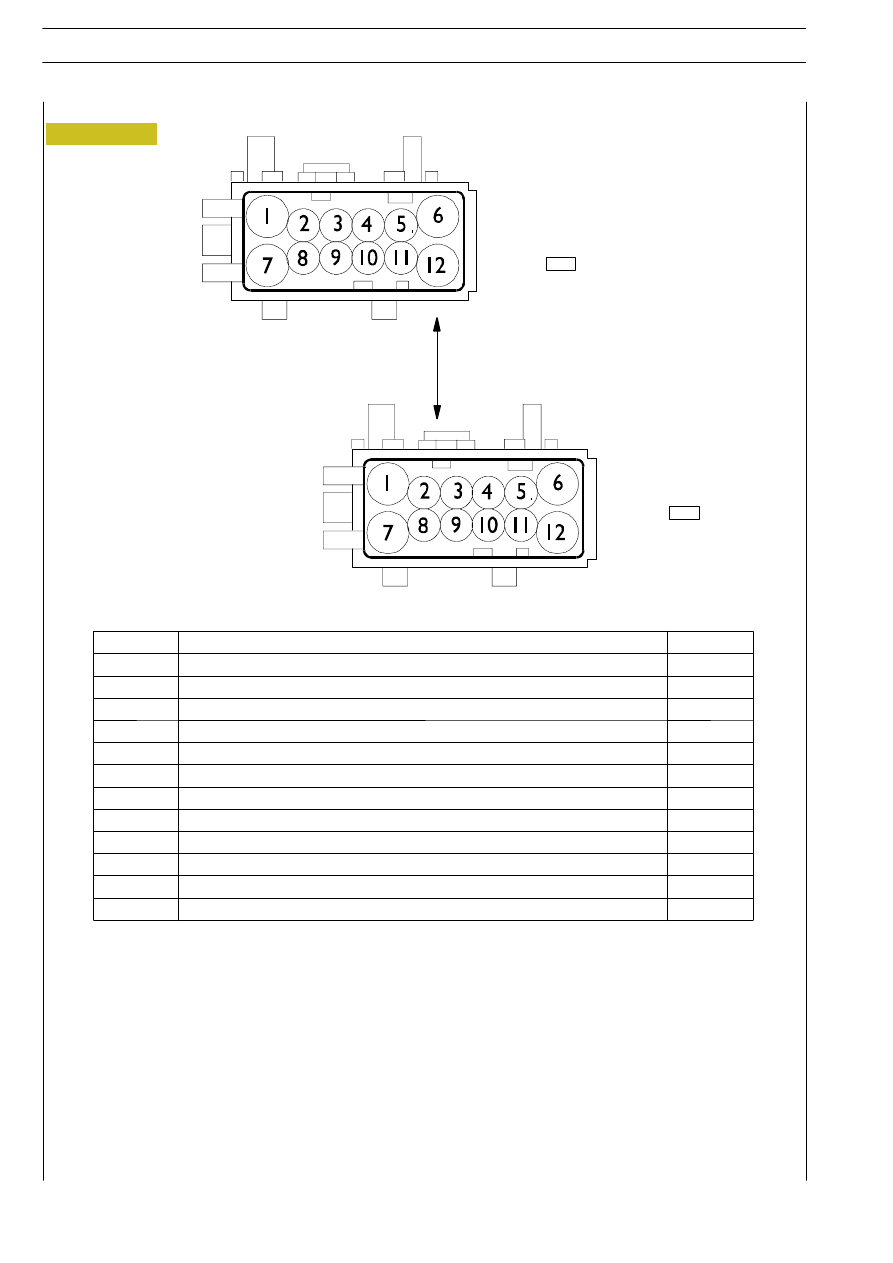

Figure 38

ELECTRIC/ELECTRONIC SYSTEM

51

D

AILY

E

URO

4

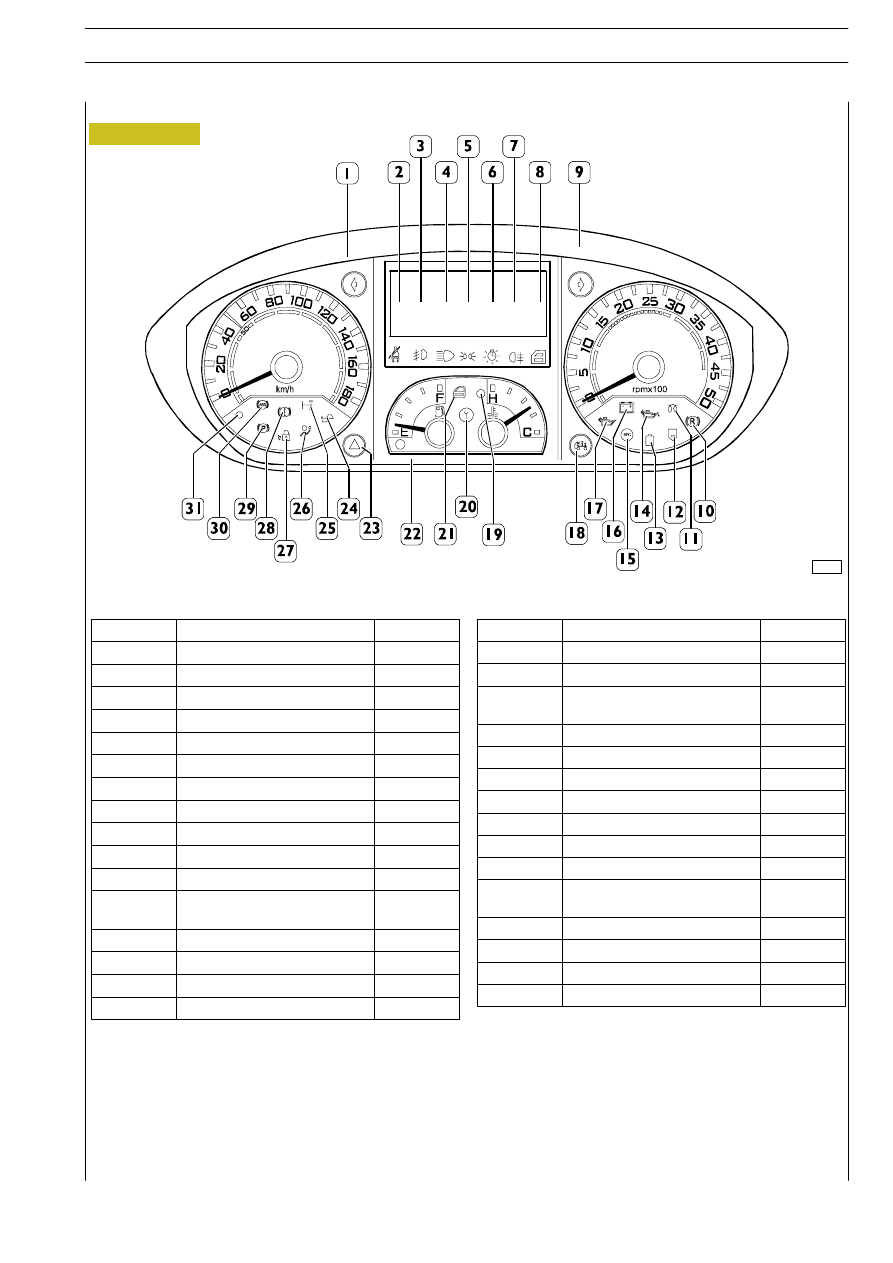

Position

Warning lamps

Colour

1

Lh blinker

green

2

Driver belt unfastened

red

3

Front fog lights

green

4

Full beam headlights

blue

5

Parking lights

green

6

Tractor external light failure

yellow

7

Rear fog lights

yellow

8

Doors open

red

9

Rh blinker

green

10

Decelerator connected

yellow

11

Glow plugs pre-heating

yellow

12

Water present in diesel oil
filter

yellow

13

Engine coolant low level

red

14

Engine oil low pressure

red

15

EDC failure

red

16

Battery not being recharged

red

Position

Warning lamps

Colour

17

EOBD

yellow

18

Air spring suspension failure

red

19

Engine

coolant

high

temperature

red

20

Tachograph failure (symbol T)

yellow

21 *

Programmed maintenance

yellow

22

Fuel reserve

yellow

23

Generic failure

yellow

24

Passenger airbag de-activated

yellow

25

Differential locking connected

yellow

26

Air bag failure

red

27

Vehicle

protection

system

failure

yellow

28

Brake failure and EBD failure

red

29

Parking brake

red

30

Failure

yellow

31

Function ESP/ASR

yellow

*

”Modal” Version - Outer emergency handle locked by key

107659

Figure 39
