44

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

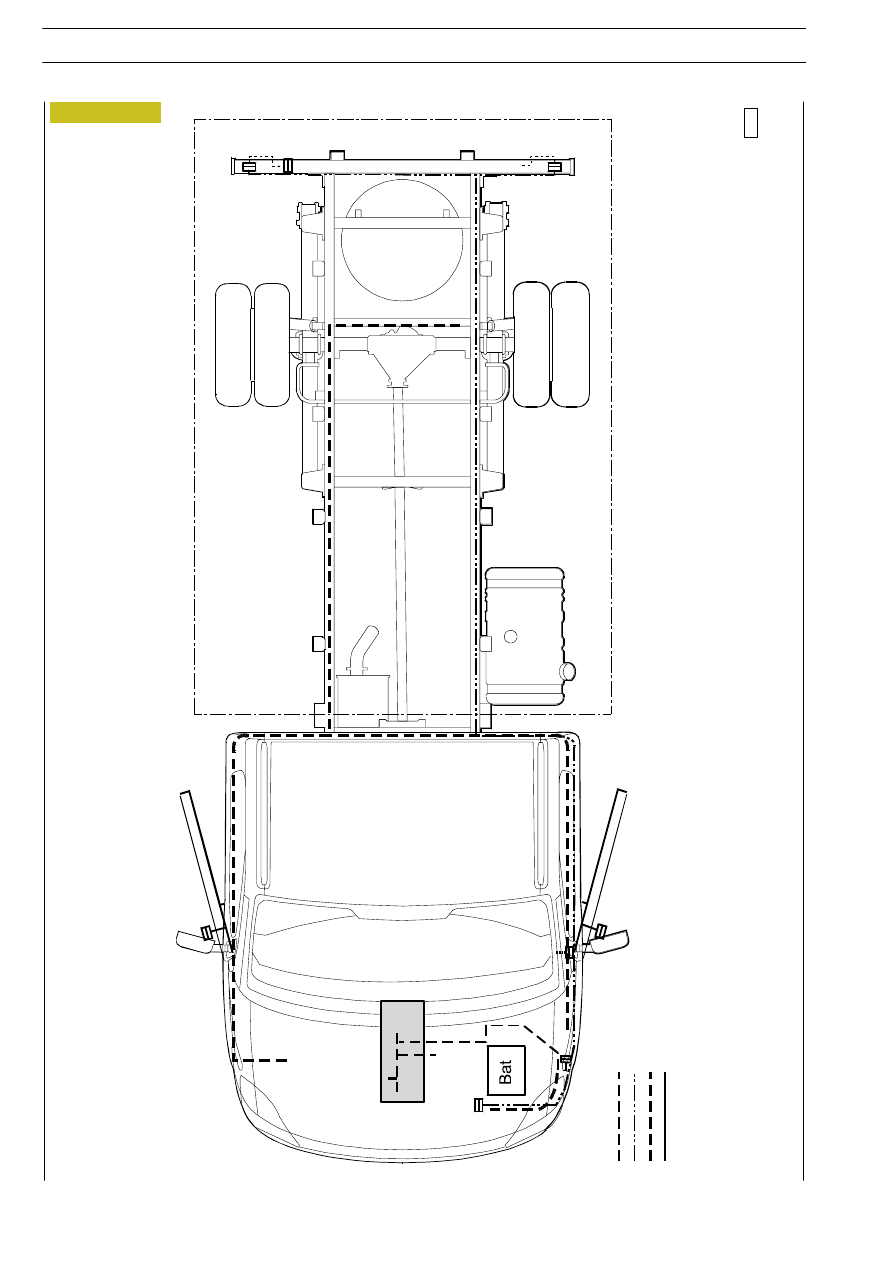

107644

E

n

gin

e

ca

b

le

ch

assi

s

ca

b

le

AB

S

p

ro

b

e

s

ca

b

le

door

s

cabl

e

ELECTRIC/ELECTRONIC SYSTEM

45

D

AILY

E

URO

4

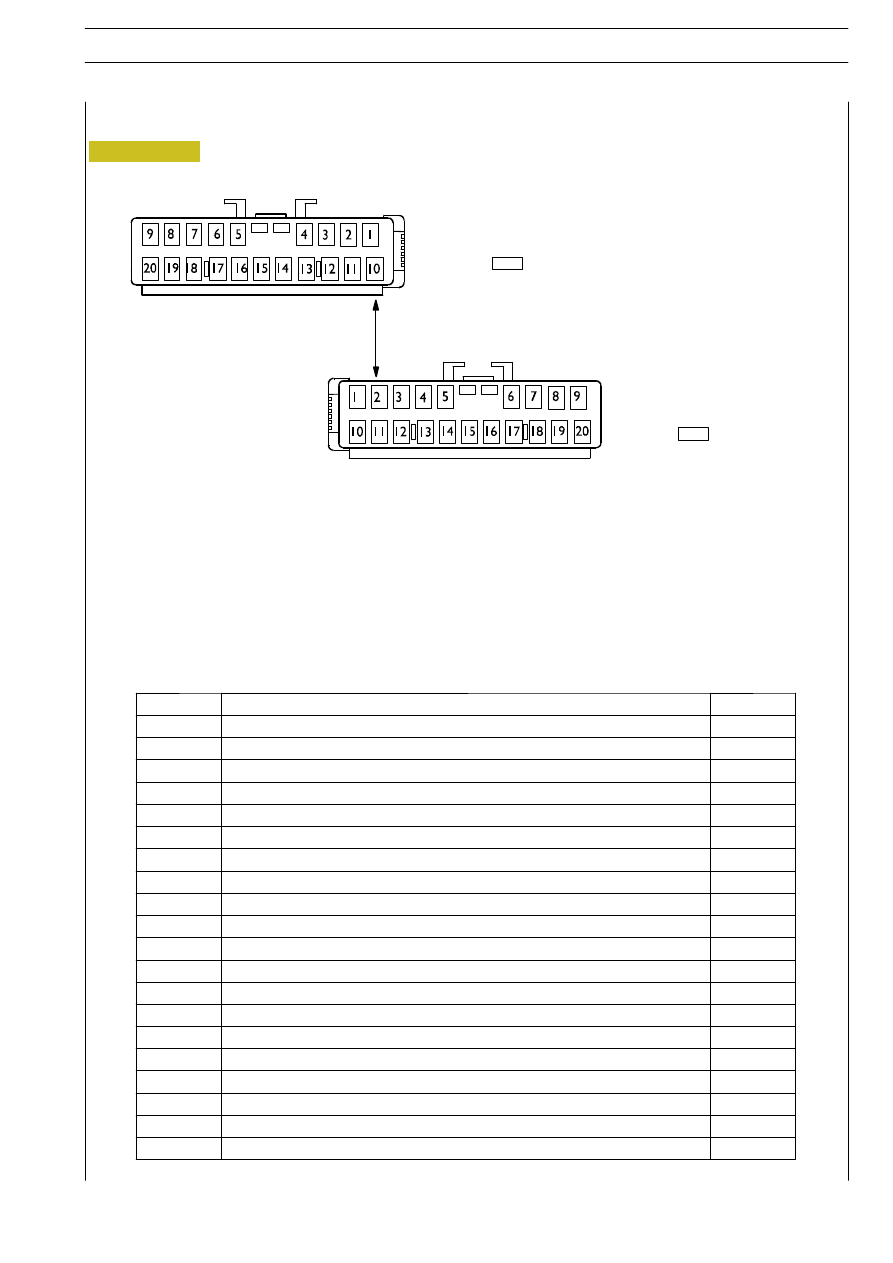

Bonnet - instrument panel junction (600/601H)

Ref.

Function

Code

1

Positive for power take-off solenoid valve

9131

2

Positive +15

8879

3

Optical indicator to signal that power take-off on gearbox has been connected

6601

4

Positive for ”opening” solenoid valve for tilt body

9137

5

Positive for ”closing” solenoid valve for tilt body

9138

6

Negative for ”opening” solenoid valve for tilt body

9139

7

Positive (+15) to antitheft siren

9140

8

Signal from antitheft central unit to siren

9142

9

Negative for power take-off actuator

9136

10

Positive for power take-off actuator

9135

11

Automatic gearbox central unit pin 3

6141

12

Automatic gearbox central unit pin 5

6143

13

Positive +15

8887

14

Positive for automatic gearbox gear selector

8110

15

Automatic gearbox Gear selector pin 3

White

16

Automatic gearbox Gear selector pin 4

Green

17

Positive for optical indicator for heated rear view mirrors

6652

18

Positive +15

8051

19

Positive +15 for additional heater timer

8879

20

Positive +15 for central unit EDC pin K28

8051

107655

107654

BONNET CABLE

INSTRUMENT PANEL

CABLE

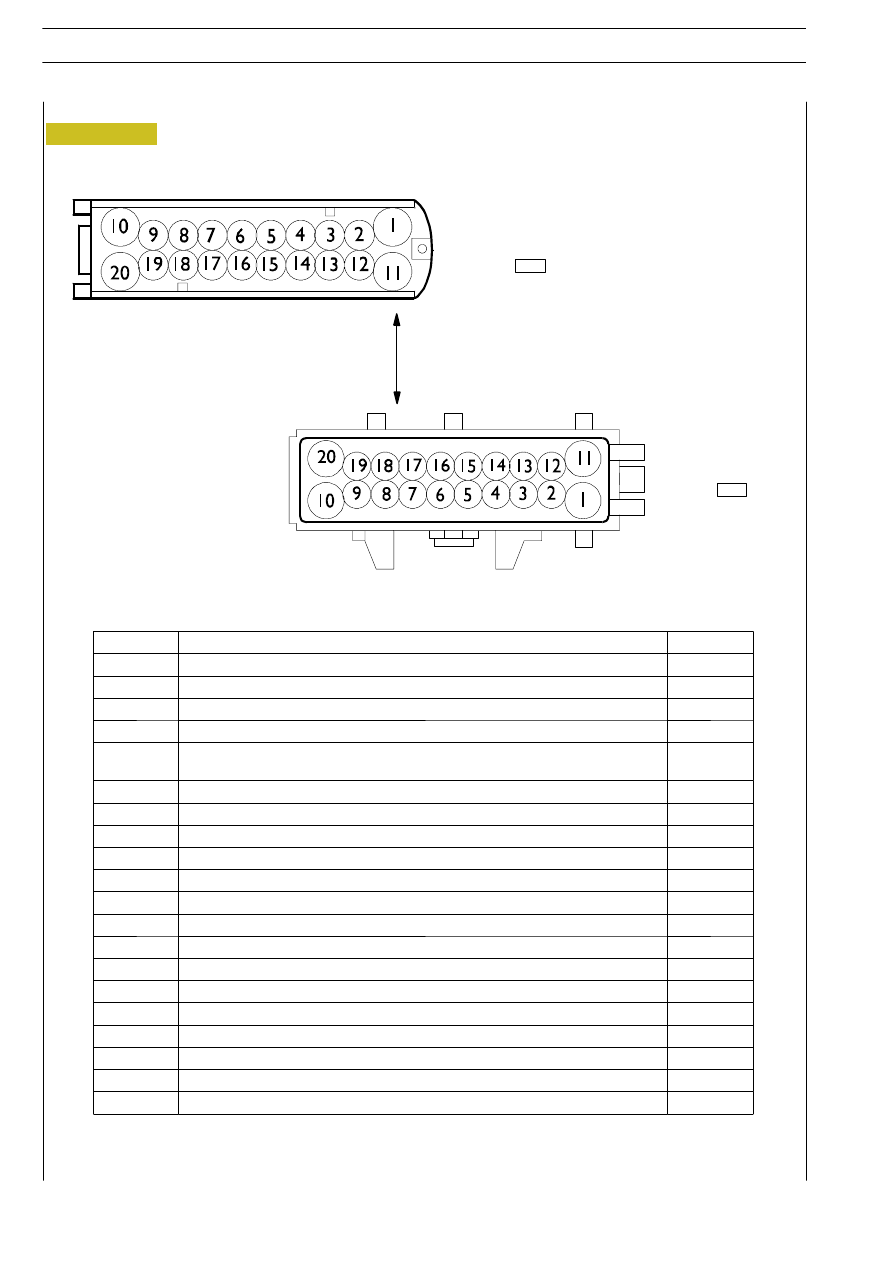

Figure 33

46

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive +15 with the exclusion of users during start-up step

8849

2

Earth

0000

3

Earth

0000

4

Control for EDC from speed limiter pushbutton

-

5

Positive for 3-level air-conditioner pressure switch and remote control switch to
signal to EDC that compressor has been connected

8163

6

Signal from external temperature sensor for air-conditioner

5532

7

Acceleration sensor earth (ESP8)

0050

8

Acceleration signal (from acceleration sensor) ESP8

9090

9

Positive to acceleration sensor (ESP8)

9091

10

Positive for differential locking system

8066

11

Positive +15

8887

12

Yaw sensor reference signal (ESP8)

9094

13

Yaw sensor test signal (ESP8)

9093

14

Positive +15

8879

15

Yaw sensor signal

9095

16

Lateral acceleration signal

9092

17

Yaw sensor earth

9096

18

-

-

19

Positive for electromagnetic joint for air-conditioner

9993

20

Positive +30

7772

107657

107656

BONNET CABLE

INSTRUMENT PANEL

CABLE

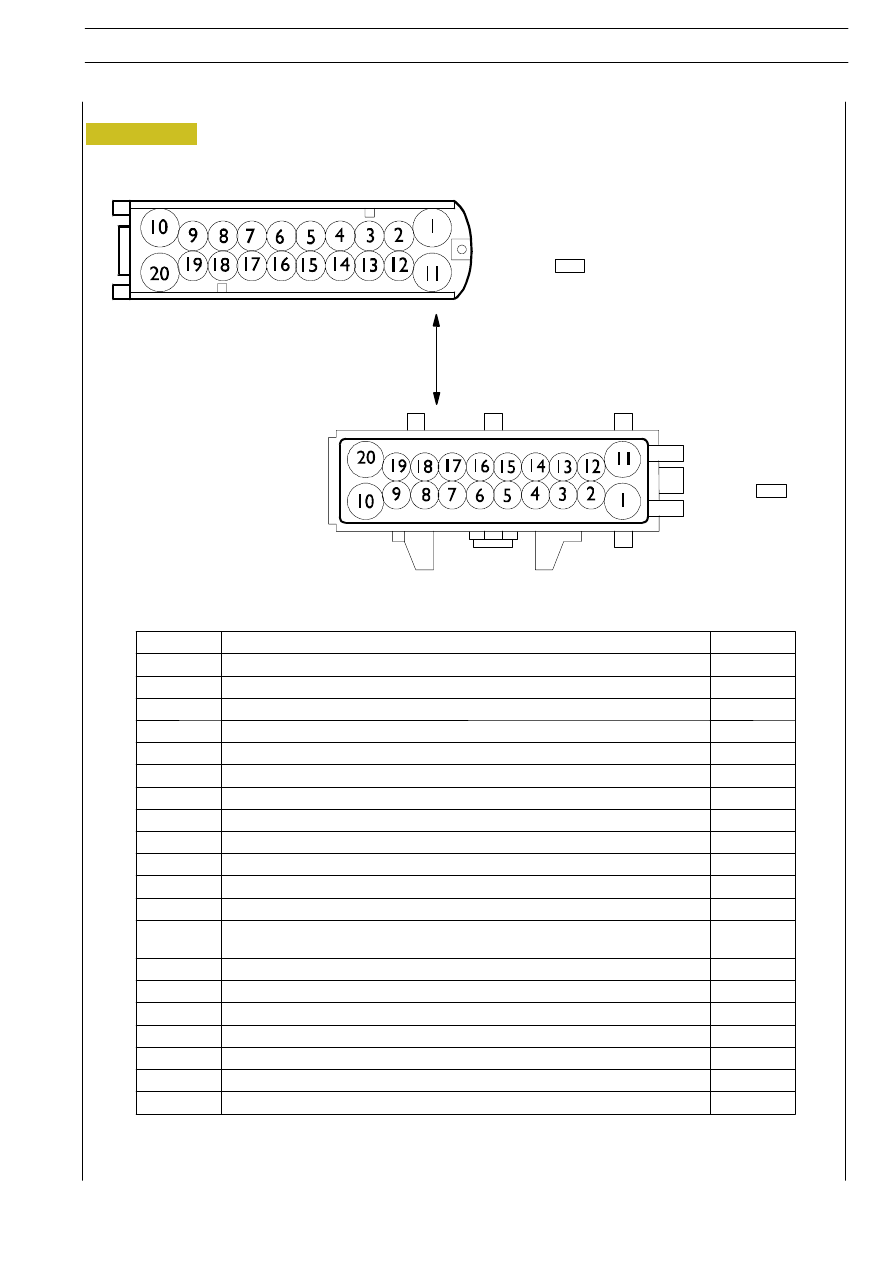

Figure 34

ELECTRIC/ELECTRONIC SYSTEM

47

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive for diagnosis connector

7797

2

Positive for electronic tachograph transmitter

5514

3

Negative isolated from electronic tachograph transmitter

0058

4

Speed signal from electronic tachograph transmitter

5517

5

Reversed signal from electronic tachograph transmitter

5516

6

Positive for TELMA decelerator: first position

9913

7

Positive for TELMA decelerator: second position

9910

8

Positive for TELMA decelerator: third position

9916

9

Positive for TELMA decelerator: fourth position

9912

10

Positive for TELMA control switch

9911

11

Positive +15

8879

12

Positive for EDC failure warning lamp

5180

13

Negative for optical indicator for differential locking on transfer box (from
signalling switch)

6603

14

Positive for horn

1116

15

Earth

0000

16

Air spring suspension control (lifting)

9981

17

Air spring suspension control (lowering)

8091

18

Earth for signal for tachometric sensor

0058

19

Signal from tachometric sensor

5517

20

Positive +30

7772

Figure 35

107657

107656

BONNET CABLE

INSTRUMENT PANEL

CABLE
