Iveco Daily Euro 4. Manual - part 153





8

AXLE 5817

D

AILY

E

URO

4

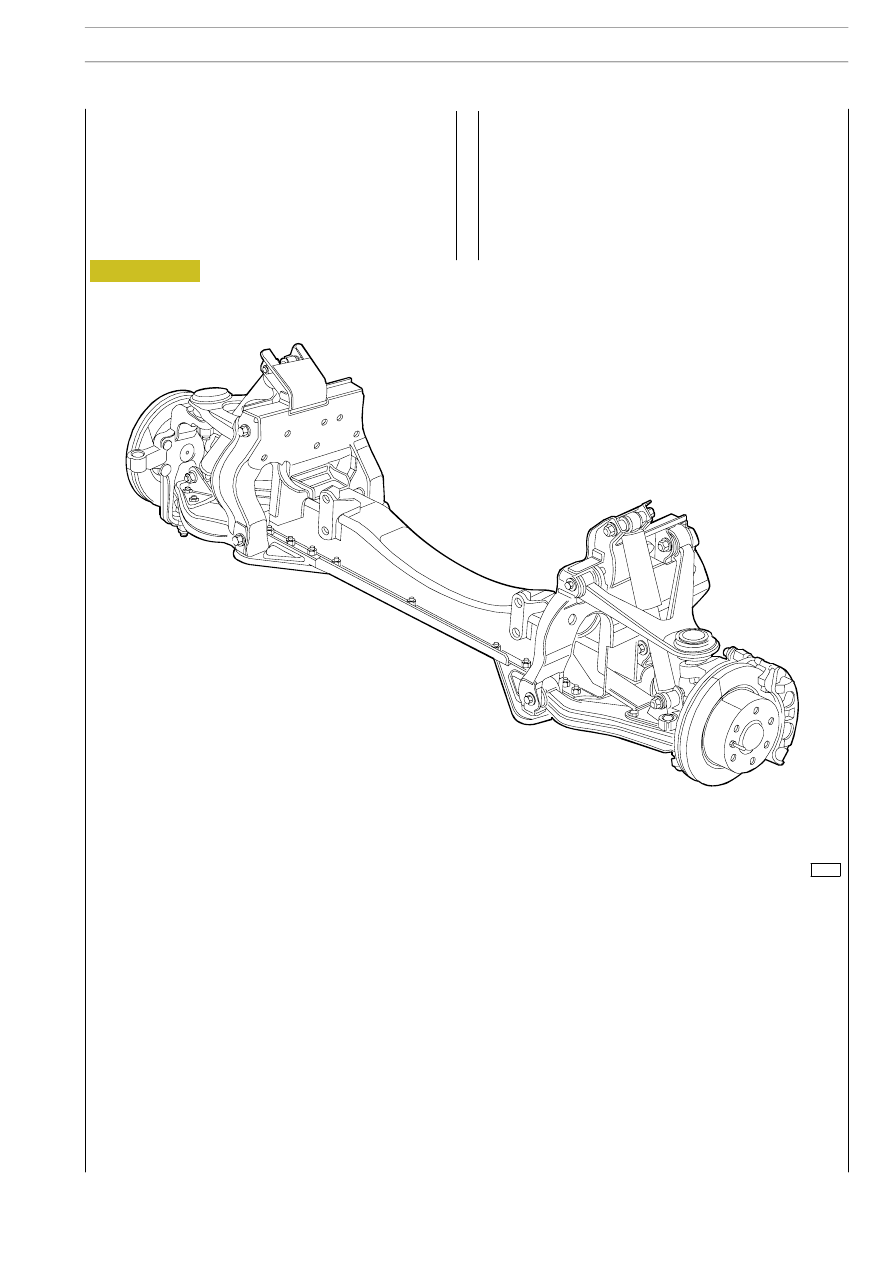

The front axle 5817 is composed of a load-bearing cross
member on which are mounted the suspensions and power
steering.

The stub axles turn, by means of swivel heads, on the ends
of the suspensions.

The steering levers are cast on the king-pin of the stub axles
to which are secured the brake calipers.

Figure 1

The wheel hubs are supported on the pins of the stub axles
by UNIT - BEARINGS that need neither lubrication nor
adjustment.

The wheel rims are secured onto the wheel hubs by five
screws.

108374

AXLE 5817

9

D

AILY

E

URO

10

AXLE 5817

D

AILY

E

URO

4

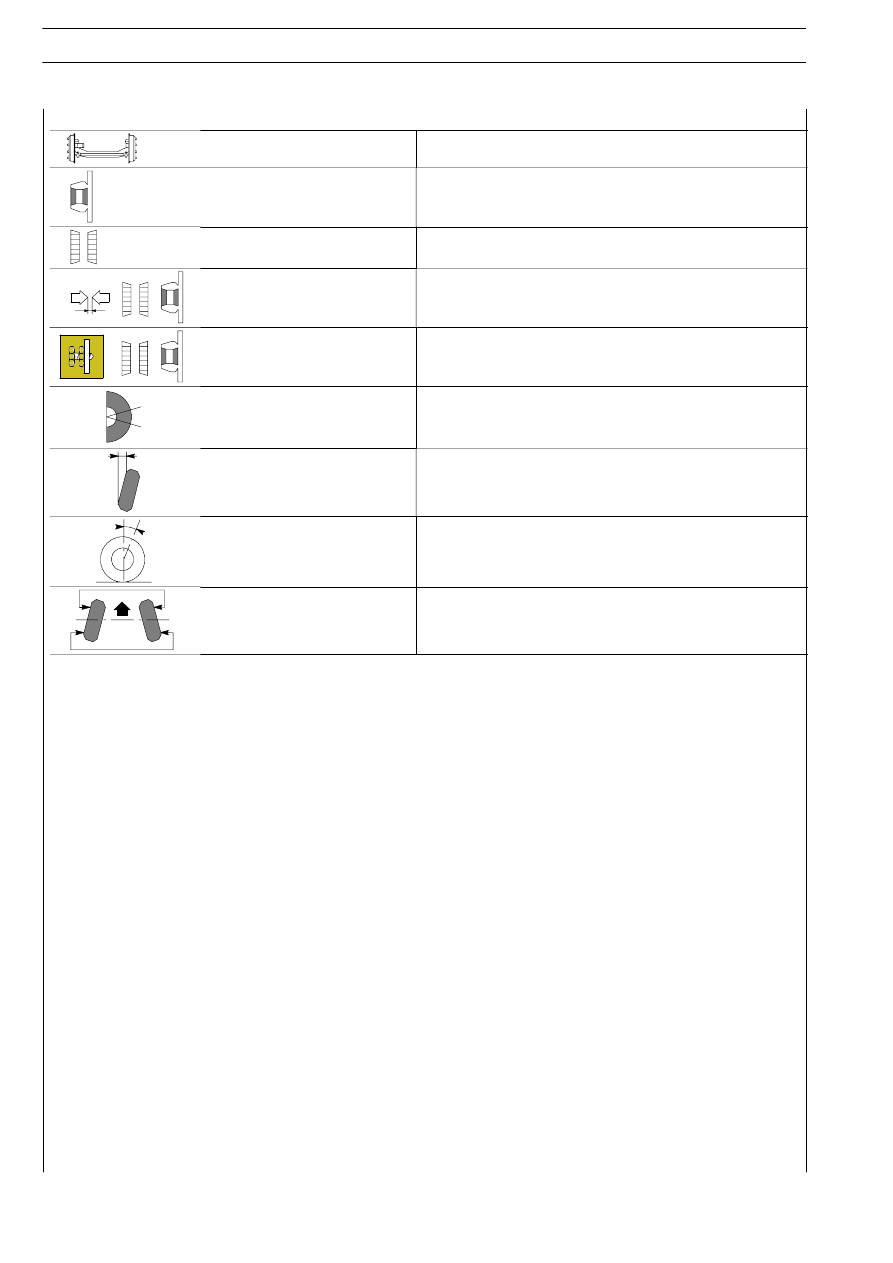

Axle type

5817

WHEEL HUBS

Wheel hubs bearings

UNIT BEARING

Hub bearings end play

-

Wheel hub bearings
play adjustment

Not Adjustable

Fixing nut torque tightening

WHEEL GEOMETRY

Wheel camber angle
(vehicle at static load)

0º

± 20’

Wheel caster angle
(vehicle at static load)

3º

± 20’

Wheel toe-in
(vehicle at static load)

2

± 1 mm

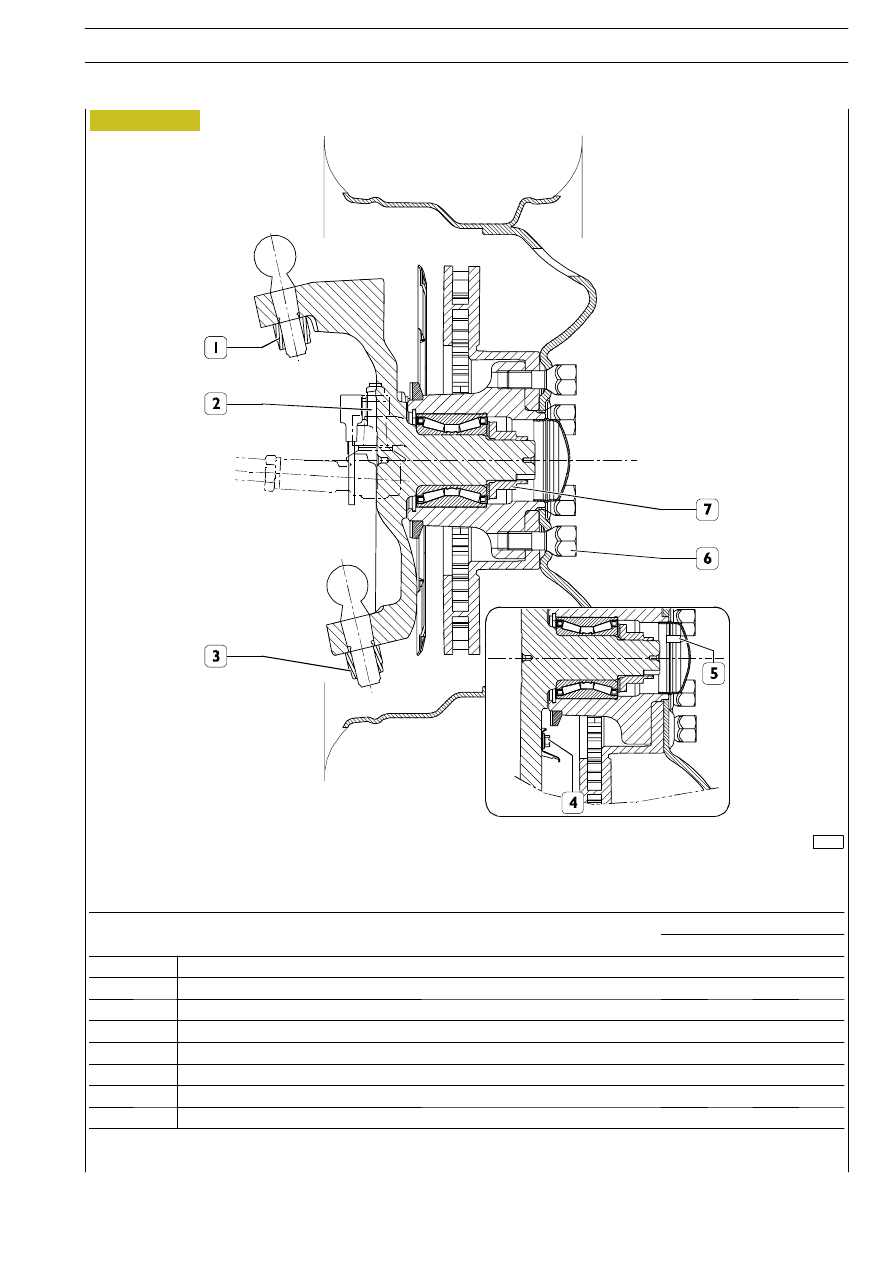

Figure 2

AXLE 5817

108351

AXLE 5817

11

D

AILY

E

URO

TIGHTENING TORQUES

PART

TORQUE

PART

Nm

kgm

Screw securing caliper mounting to stub axle

176

÷ 217

18

÷ 22

1

Nut securing the upper swinging arm jointed head to the stub axle

125

÷ 140

12.5

÷ 14

2

Nut securing the steering rod jointed head to the lever

68

÷ 83

6.8

÷ 8.3

3

Nut securing the lower swinging arm jointed head to the stub axle

160

÷ 180

16

÷ 18

4

Screw securing stub axle guard

6

÷ 7.5

0.6

÷ 0.7

5

Screw securing brake disc to wheel hub

19.5

÷ 24.9

2

÷ 2,5

6

Screw securing wheel

180

÷ 200

18

÷ 20

7

Nut securing wheel hub

320

÷ 420

32

÷ 42
