Iveco Daily Euro 4. Manual - part 126

12

REAR AXLE NDA RS

D

AILY

E

URO

4

TORQUE

PART

Nm

Kgm

1

Wheel securing screw

160

16,3

2

M8x1.25 brake disk securing screw

13 ÷ 21

1,3 ÷ 2,1

3

M52x3 half shaft bearing securing ring nut

559 ÷ 677

57,0 ÷ 69,0

4

M12 rear axle arm - bearing support securing screw

125 ÷ 135

12,7 ÷ 13,8

5

M14x1.5 brake caliper securing screw

176 ÷ 217

17,9 ÷ 22,1

-

M6 metal sheet guard securing screws

10 ÷ 16

1,0 ÷ 1,6

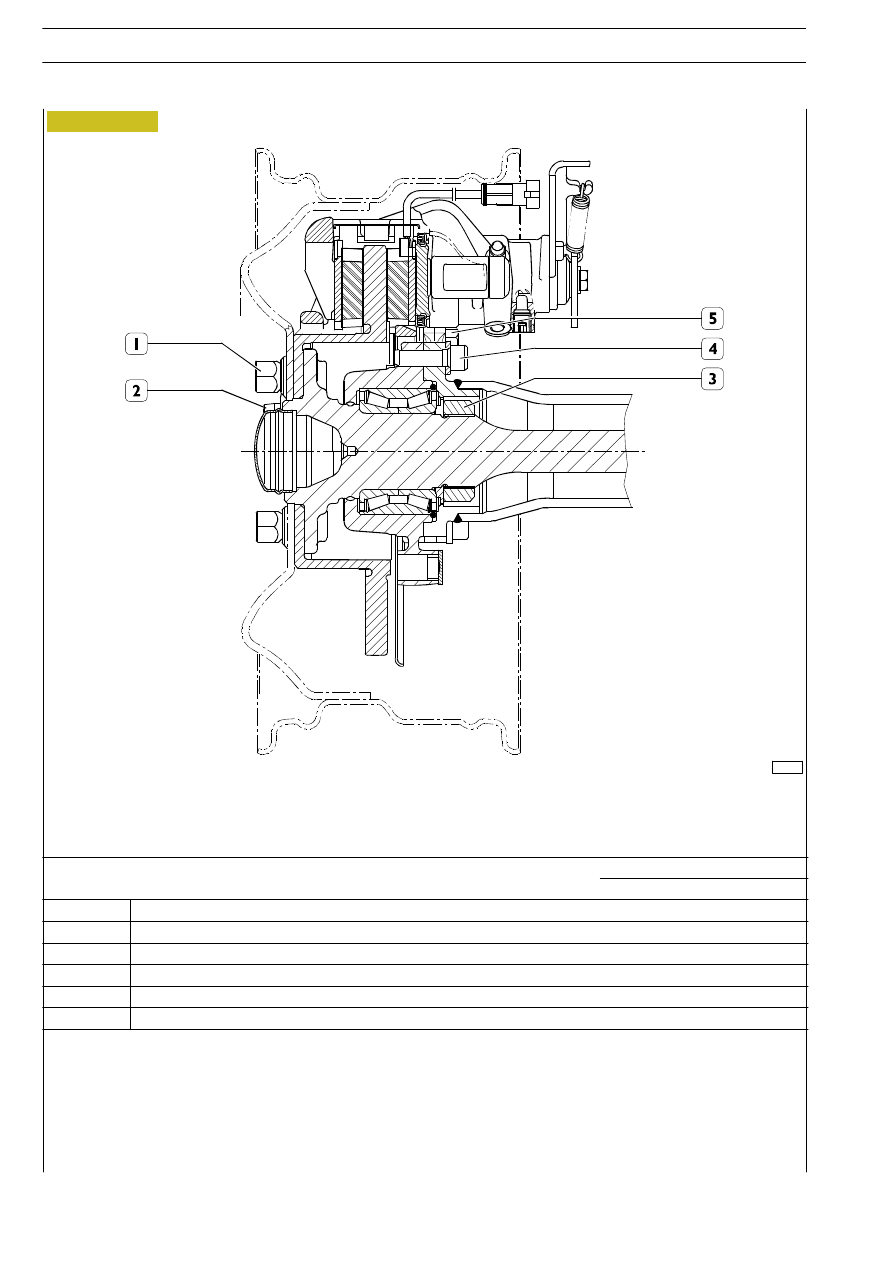

NDA RS REAR AXLE WHEEL HUB SECTION

107837

Figure 4

REAR AXLE NDA RS

13

D

AILY

E

URO

4

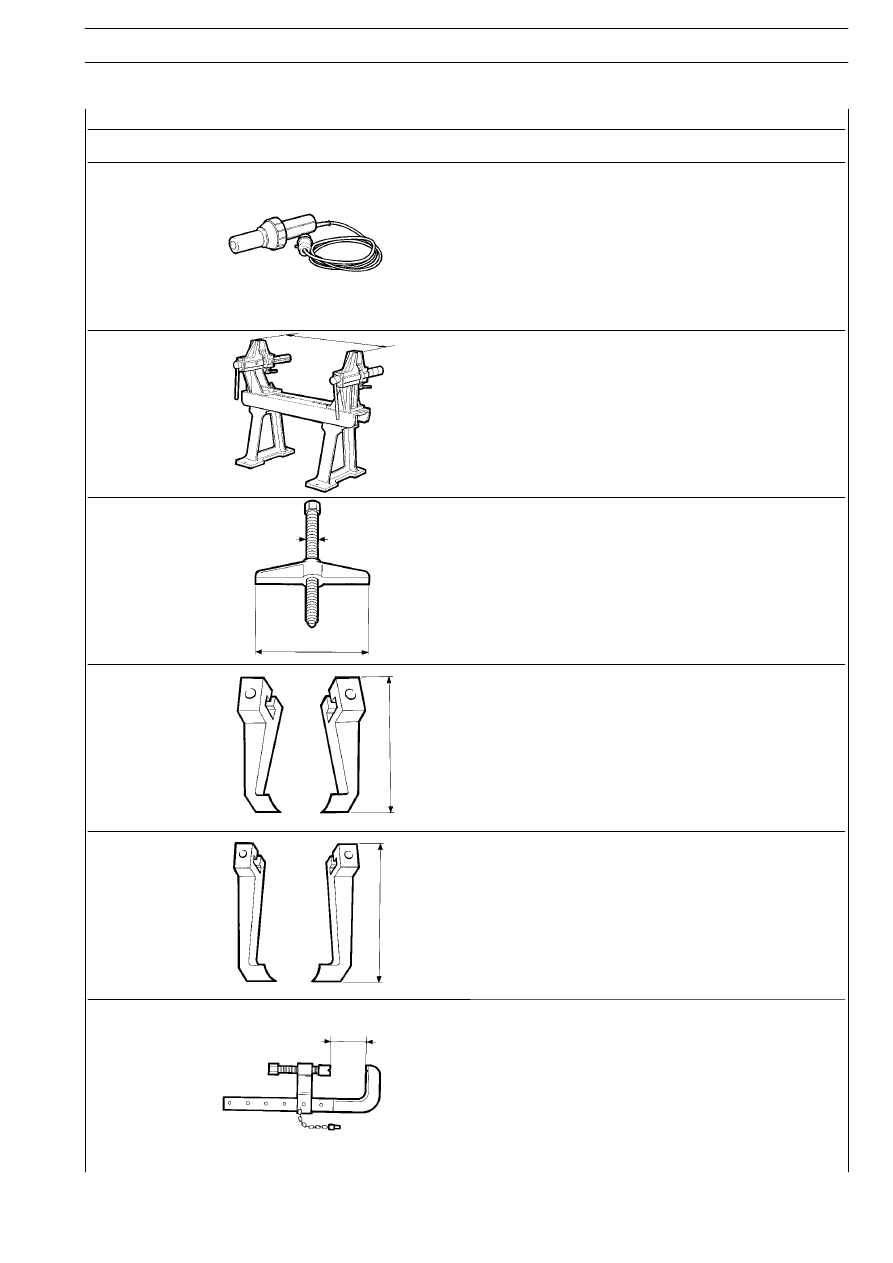

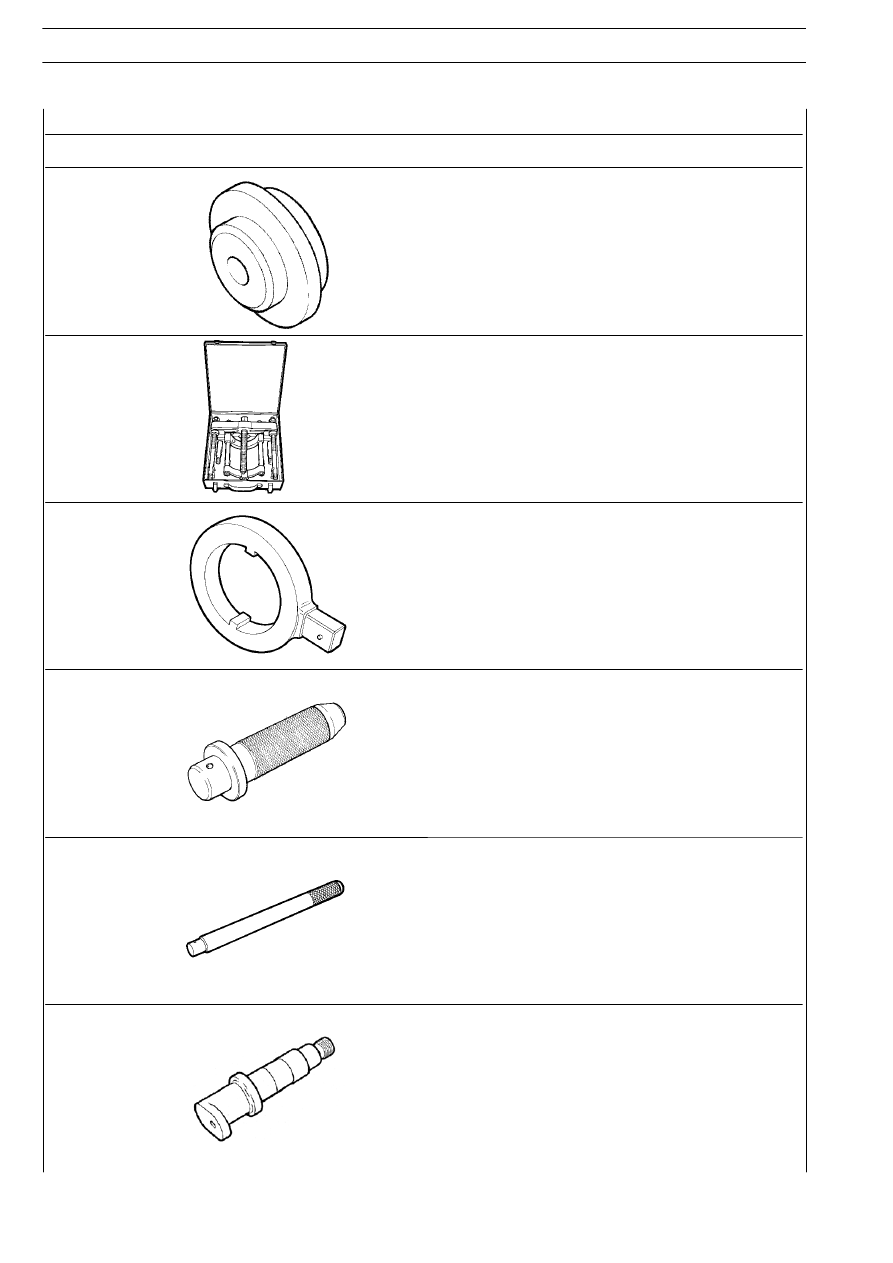

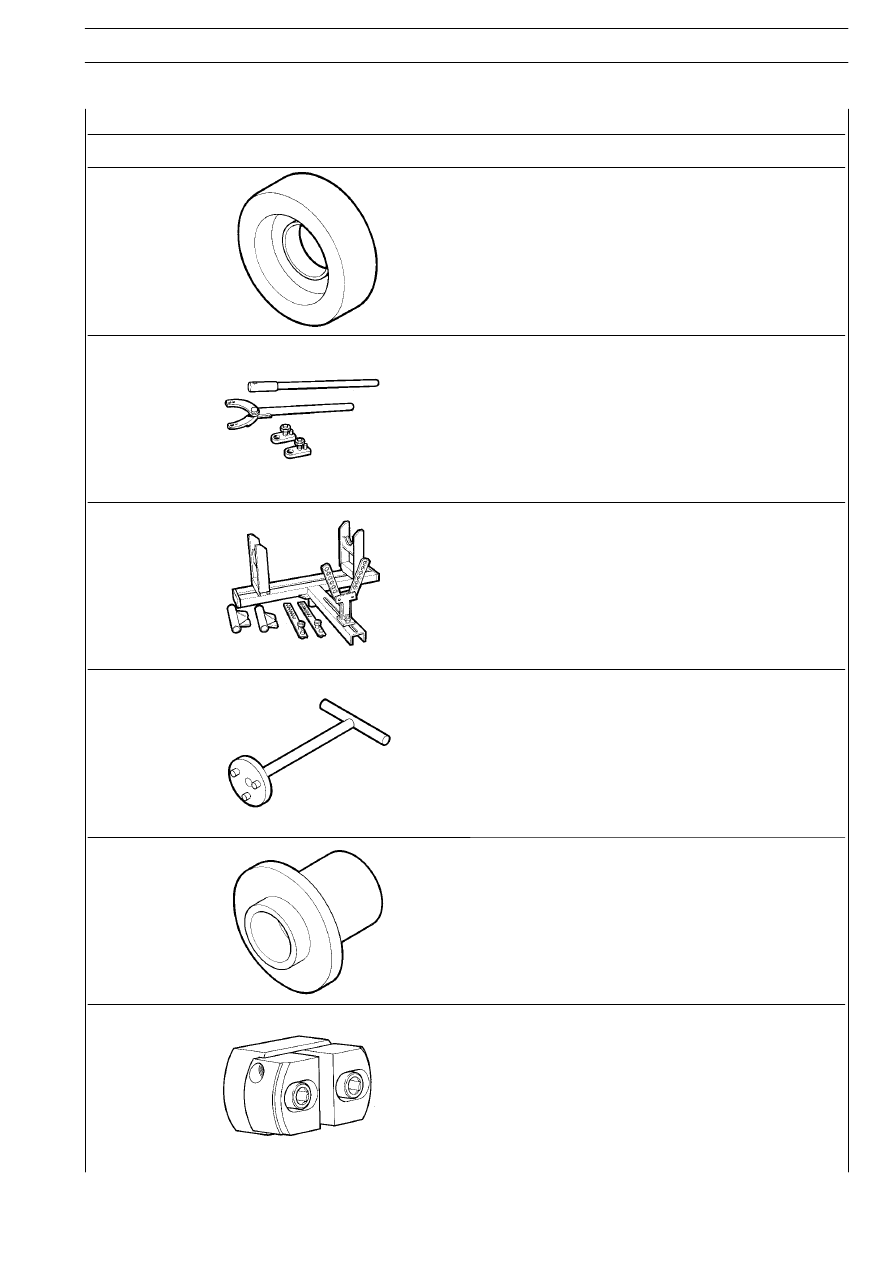

TOOL NO.

DESCRIPTION

99305121

Hot air drier

99322215

Front and rear axle overhaul stand

99341003

Single-acting rear axle

99341009

Pair of brackets

99341011

Pair of brackets

99341015

Clamp

14

REAR AXLE NDA RS

D

AILY

E

URO

4

TOOL NO.

DESCRIPTION

99345057

Extractor reaction block

99348001

Extractor with locking device

99355184

Shaft bearing ring nut wrench

99370006

Handle, interchangeable drift

99370007

Grip for interchangeable punches

99370239

Tool to determine thickness of adjustment of bevel pinion
(use with 99395728)

REAR AXLE NDA RS

15

D

AILY

E

URO

4

TOOL NO.

DESCRIPTION

99370241

Tool for fitting drive shaft bearing

99370317

Reaction lever with extension for flange retaining

99370617

Universal mounting to support axles during removal and refitting

99372236

Tool to move brake caliper piston back

99374022

Key to fit differential bevel pinion gasket (use with 99370007)

99374091

Punch to fit external races of bearings (diameter 55

÷ 69 mm use

with 99370007)
