SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

47

F2C CURSOR ENGINES

PART

TORQUE

Nm

kgm

Flywheel rev sensor fastening screw

8

± 4

Camshaft rev sensor fastening screw

8

± 4

P.D.E solenoid connector fastening screw

Overboost pressure sensor fastening screw

8

± 2

Absolute pressure sensor fastening screw

P.W.M. control valve fastening screw/nut

8

± 2

Fuel/coolant temperature sensor

35

3.5

Coolant temperature indicator

Filter clogging sensor

10

1

Oil temperature switch

25

± 1

Oil pressure sensor

25

± 1

Electric wire fastening screw

8

± 2

Gear fastening screws to camshaft

•

First stage

pre-tightening

40

Second stage

pre-tightening

30

°

Gear fastening screws to camshaft

•

First stage

pre-tightening

60

Second stage

pre-tightening

45

°

Heater fastening screw

Gear fastening screws to camshaft

•

First stage

pre-tightening

25

Second stage

pre-tightening

9

° ± 1°

Gear fastening screws to camshaft

•

First stage

pre-tightening

25

Second stage

pre-tightening

15

° ± 1°

Alternator positive retaining nut

M8x1,25

Starter terminal nut 30

M10x1,5

Starter terminal nut 50

M5x0,8

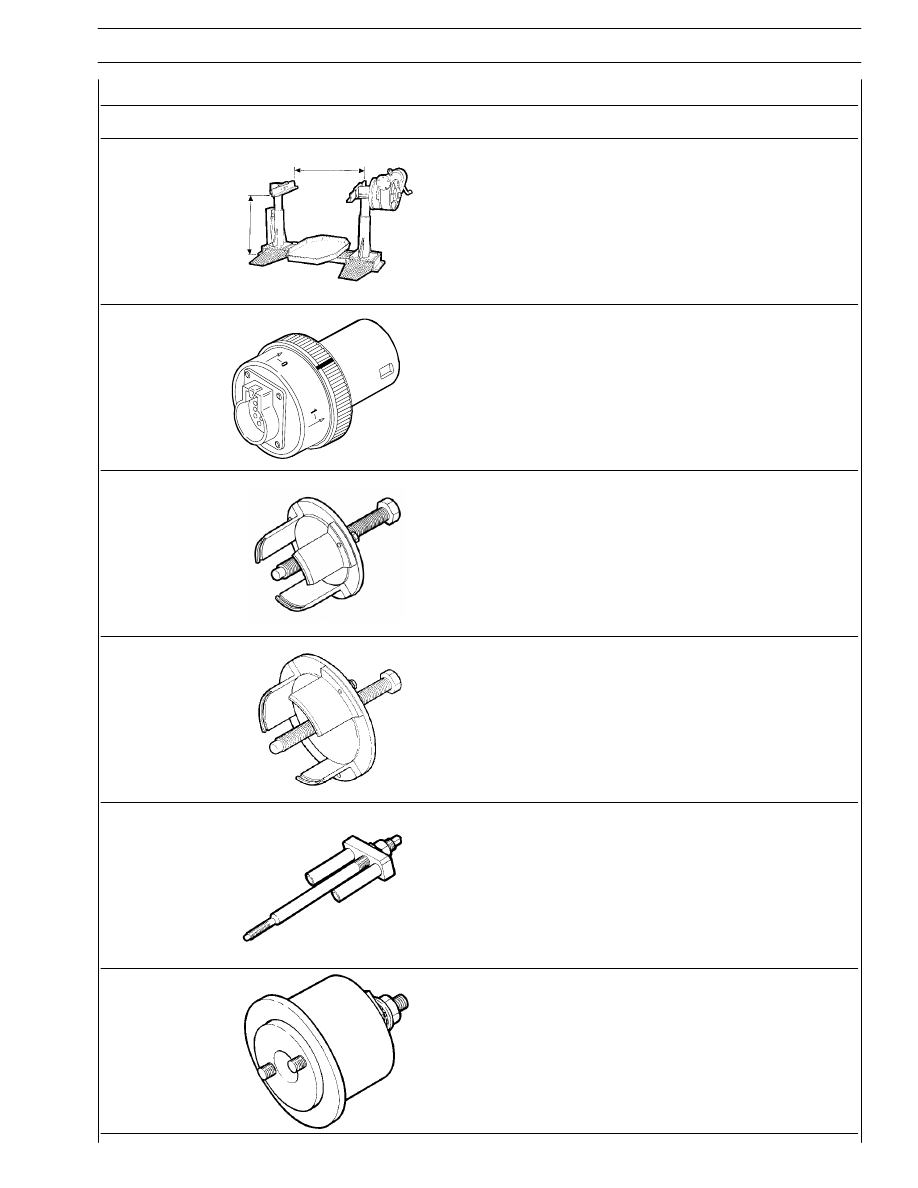

SECTION 5 - TOOLS

3

F2C CURSOR ENGINES

TOOLS

TOOL NO.

DESCRIPTION

99322230

Rotary telescopic stand (range 2000 daN, torque 375 daNm)

99331043

Tool to rotate engine flywheel (to be used with 99360325)

99340051

Extractor for crankshaft front gasket

99340054

Extractor for crankshaft rear gasket

99342149

Extractor for injector-holder

99346245

Tool to install the crankshaft front gasket

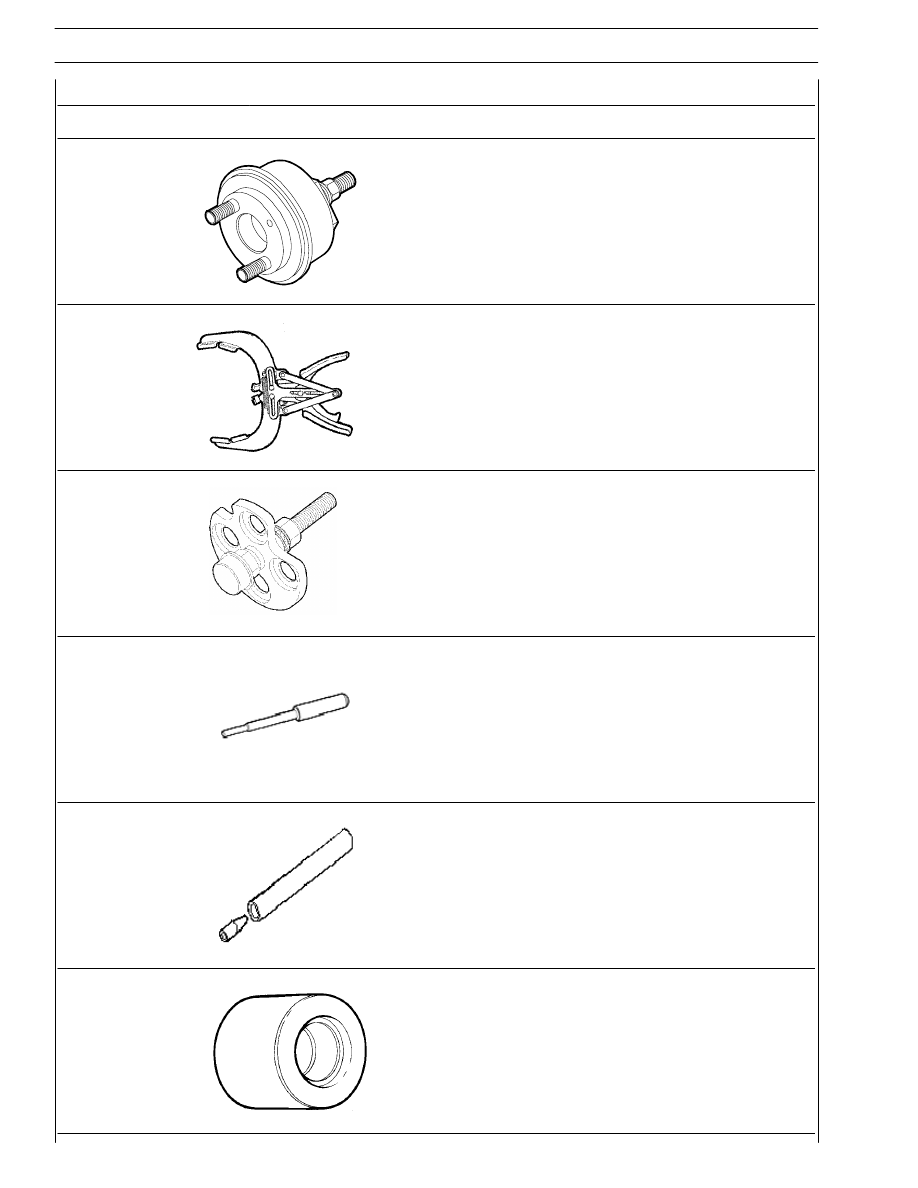

4

SECTION 5 - TOOLS

F2C CURSOR ENGINES

Base - June 2007

TOOL NO.

DESCRIPTION

99346260

Percussion extractor

99360184

Pliers for assembling and disassembling piston split rings
(105-106 mm)

99360264

Universal extractor for 5 to 70 mm internal components

99360288

Box wrench for block junction bolts to the underblock

99360292

Box wrench for block junction bolts to the underblock

99360294

Tool to fit back valve guide (to be used with 99360481)

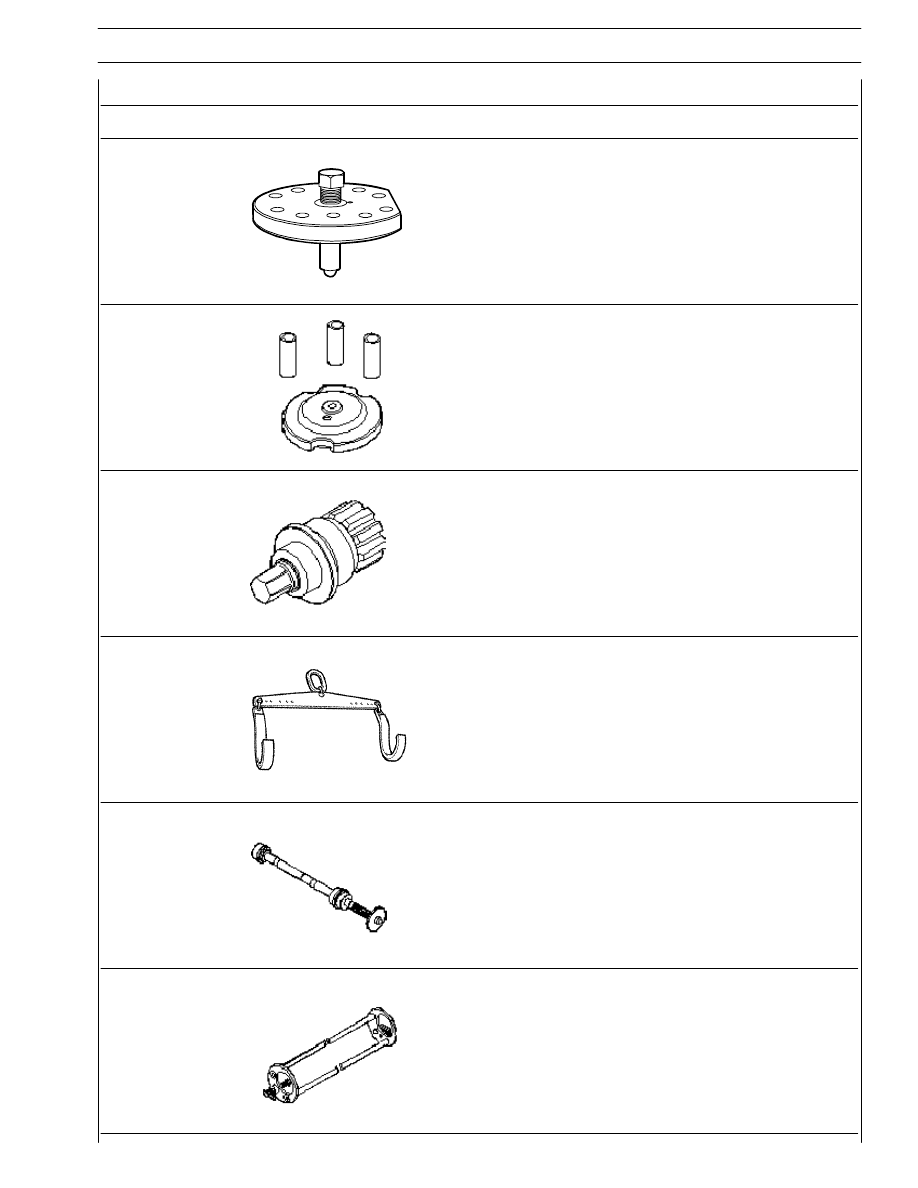

SECTION 5 - TOOLS

5

F2C CURSOR ENGINES

TOOLS

TOOL NO.

DESCRIPTION

99360334

Compression tool for checking the protrusion of cylinder liners
(to be used with 99370415-99395603 and special plates)

99360335

Cylinder liner compression plate
(to be used with 99360334-99360336)

99360341

Cylinder liner compression plate
(to be used with 99360334-99360336)

99360500

Tool to lift crankshaft

99360505

Tool to lift crankshaft

99360558

Percussion extractor
