Engines Iveco C87 / Cursor 87. Manual - part 15

EDC control unit PIN-OUT

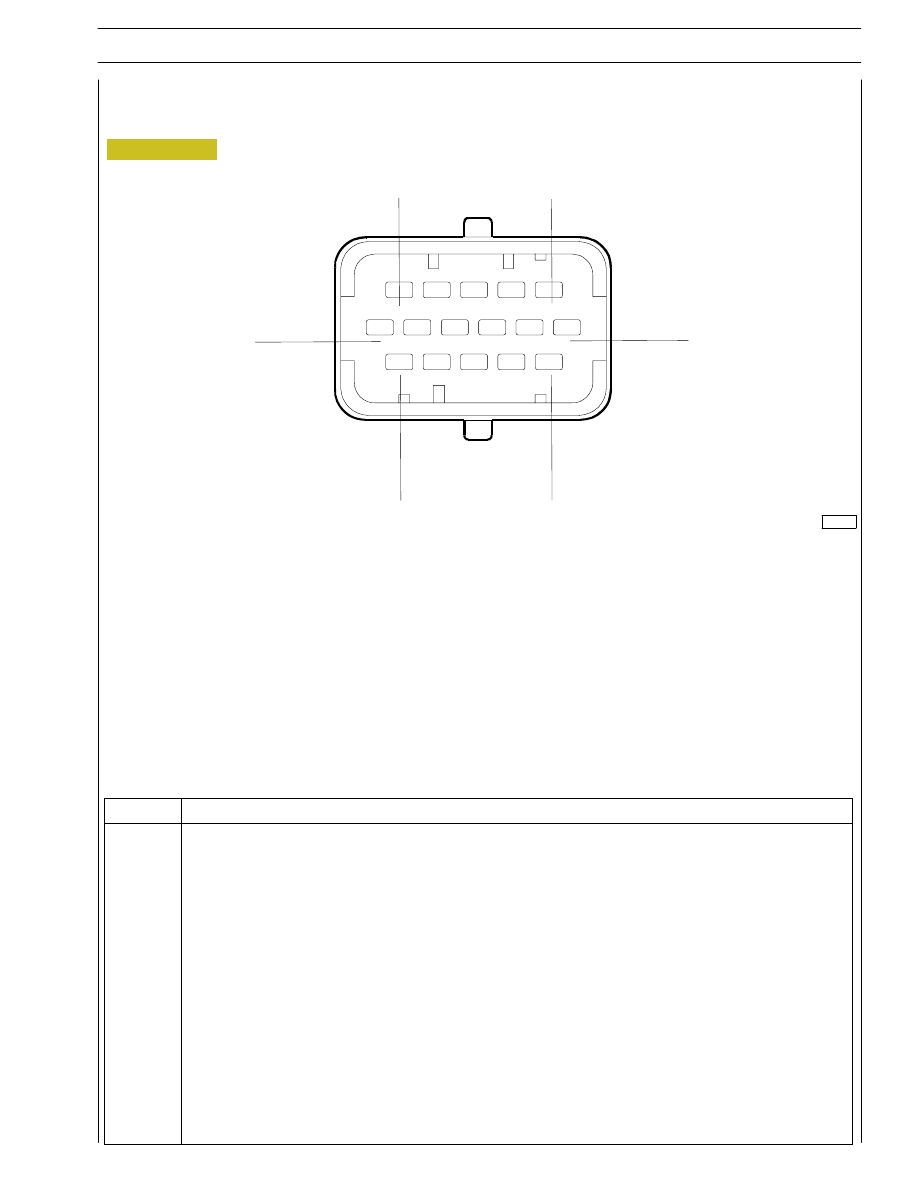

Electric injector connector ”A”

102374

Figure 5

16

12

6

1

5

11

Colour legend
B

black

R

red

U

blue

W

white

P

purple

G

green

N

brown

Y

yellow

O

orange

E

grey

K

pink

SECTION 3 - INDUSTRIAL APPLICATION

33

F2C CURSOR ENGINES

Pin

Function

1

Solenoid valve for electronic cylinder 5 injection

2

Solenoid valve for electronic cylinder 6 injection

3

Solenoid valve for electronic cylinder 4 injection

4

Solenoid valve for electronic cylinder 1 injection

5

Solenoid valve for electronic cylinder 3 injection

6

Solenoid valve for electronic cylinder 2 injection

7

-

8

-

9

-

10

-

11

Solenoid valve for electronic cylinder 2 injection

12

Solenoid valve for electronic cylinder 3 injection

13

Solenoid valve for electronic cylinder 1 injection

14

Solenoid valve for electronic cylinder 4 injection

15

Solenoid valve for electronic cylinder 6 injection

16

Solenoid valve for electronic cylinder 5 injection

EDC control unit PIN-OUT

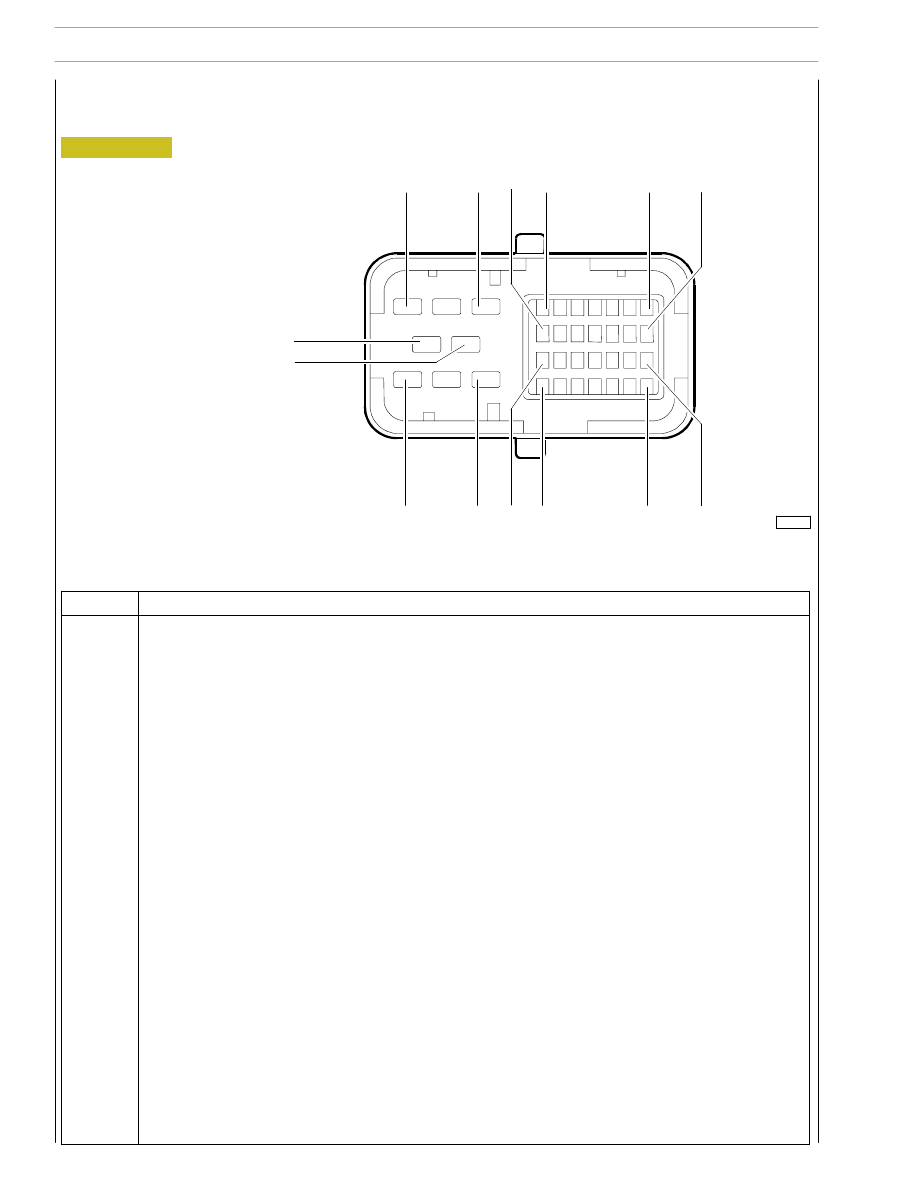

Sensor connector ”C”

Colour legend
B

black

R

red

U

blue

W

white

P

purple

G

green

N

brown

Y

yellow

O

orange

E

grey

K

pink

102375

Figure 6

6

8

16

9

15

22

36

29

30

23

3

1

4
5

34

SECTION 3 - INDUSTRIAL APPLICATION

F2C CURSOR ENGINES

Base - June 2006

Function

1

÷8

-

9

Engine speed sensor (timing)

10

Engine speed sensor (timing)

11

-

12

Pressure sensor on rail

13

Pressure sensor on rail

14

Pressure sensor on rail

15

Coolant temperature sensor

16

-

17

-

18

Fuel temperature sensor

19

Engine speed sensor (flywheel)

20

-

21

-

22

-

23

Engine speed sensor (flywheel)

24

Engine oil pressure/temperature sensor

25

Air pressure/temperature sensor supply

26

Coolant temperature sensor

27

Engine oil temperature/pressure sensor

28

Engine oil temperature/pressure sensor

29

-

30

-

31

-

32

Engine oil temperature/pressure sensor

33

Air pressure signal from air pressure/temperature sensor

34

Air temperature signal from air pressure/temperature sensor

35

Fuel temperature sensor

36

Air temperature signal from air pressure/temperature sensor

Figure 7

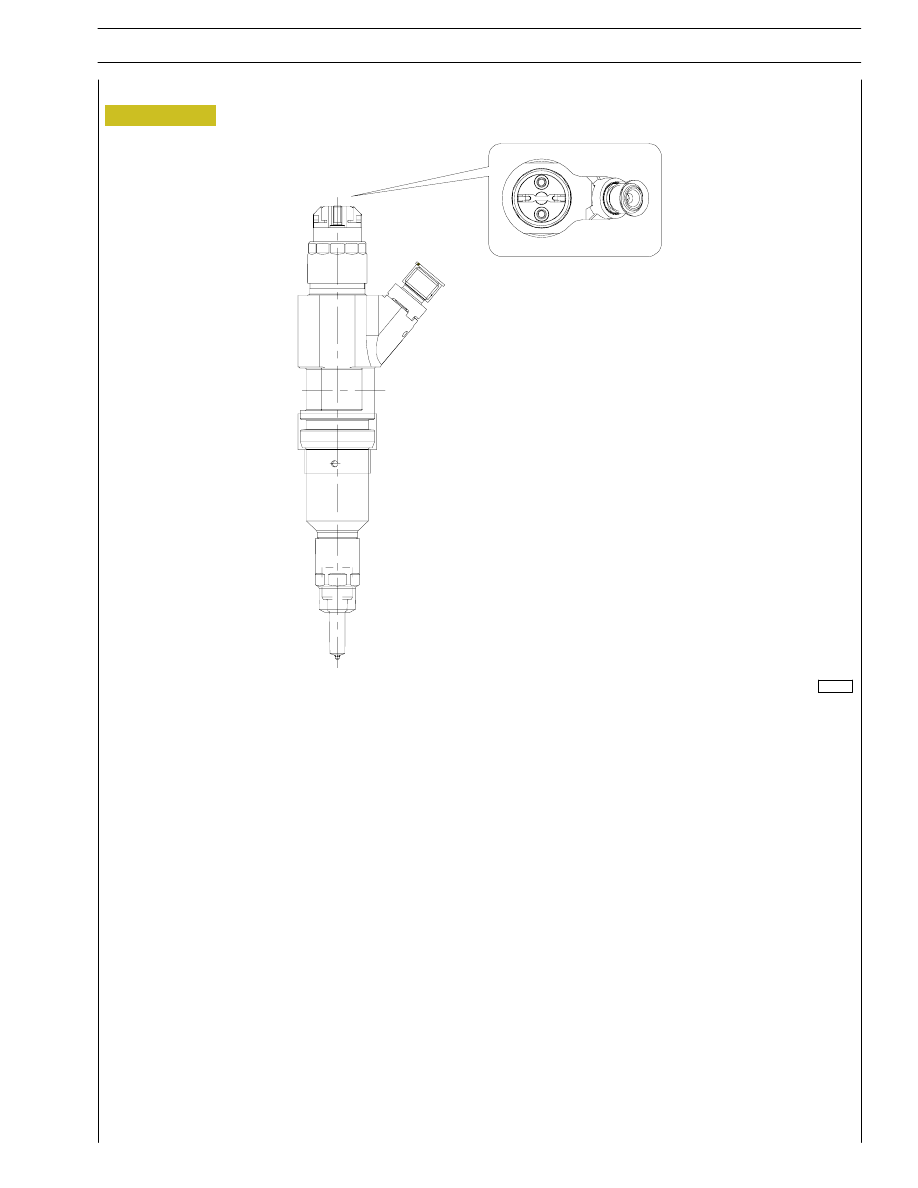

It is a N.O. solenoid valve.

They are connected to the EDC ECU on connector A.

The resistance of each injector coil is 0.56 - 0.57 Ohm.

The electroinjector can be considered as consisting of 2 parts:

- actuator - atomizer including pressure rod, needle and nozzle;

- control solenoid valve including coil and pilot valve.

The solenoid valve controls atomizer needle lift.

INJECTION START

When coil is energized, lock pin moves upward.

The control volume fuel flows to return duct causing control volume pressure drop.

At the same time, fuel pressure in pressure chamber causes needle uplift and therefore fuel injection in cylinder.

END OF INJECTION

When coil is de-energized, lock pin returns to lock position to look for a force balance such to return to needle close position and
stop injection.
