Fittings of pipelines, cooling water and turbocharger
lube oil must be locked at:

-

35

± 5Nm, water pipeline fittings;

-

55

± 5Nm, oil pipeline female fitting;

-

20-25 Nm, oil pipeline make fitting.

NOTE

114291

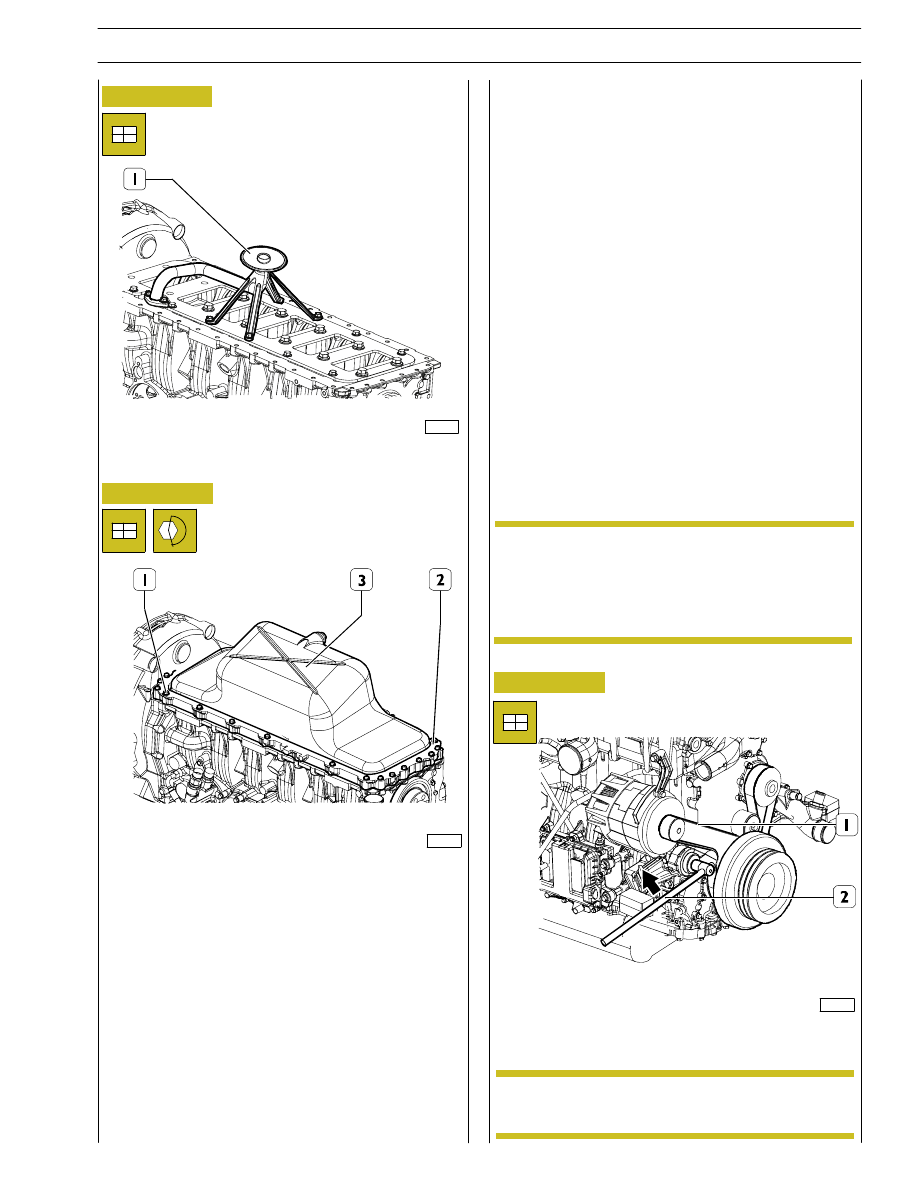

Use specific equipment (2) to install belt (1) on belt tensioner,
in direction shown by arrow.

Belt tensioner is automatic, therefore no further
adjustments are required after installation.

NOTE

ENGINE ASSEMBLY COMPLETION

Complete engine assembly fitting or connecting parts below:

-

complete fuel filter support and pipelines;

-

EDC ecu;

-

intake manifold with pre-heating resistor;

-

heat exchanger;

-

exhaust manifold;

-

turbocharger and related water and oil;

-

pulley and damper flywheel assy (install fixed guide pulley
5, Figure 3, before assy);

-

thermostat assy;

-

belt tensioner, water pump, alternator;

-

oil level rod;

-

start-up motor;

-

oil filter;

-

electric connections and sensors (See diagram on page
30).

Figure 75

114029

Rotate engine.

Fit seal (4) on oil sump (1), fit spacer (3) and install sump on
engine block locking screws (2) at required torque.

Figure 76

114031b

Install suction rose (1).

Figure 77

SECTION 3 - INDUSTRIAL APPLICATION

25

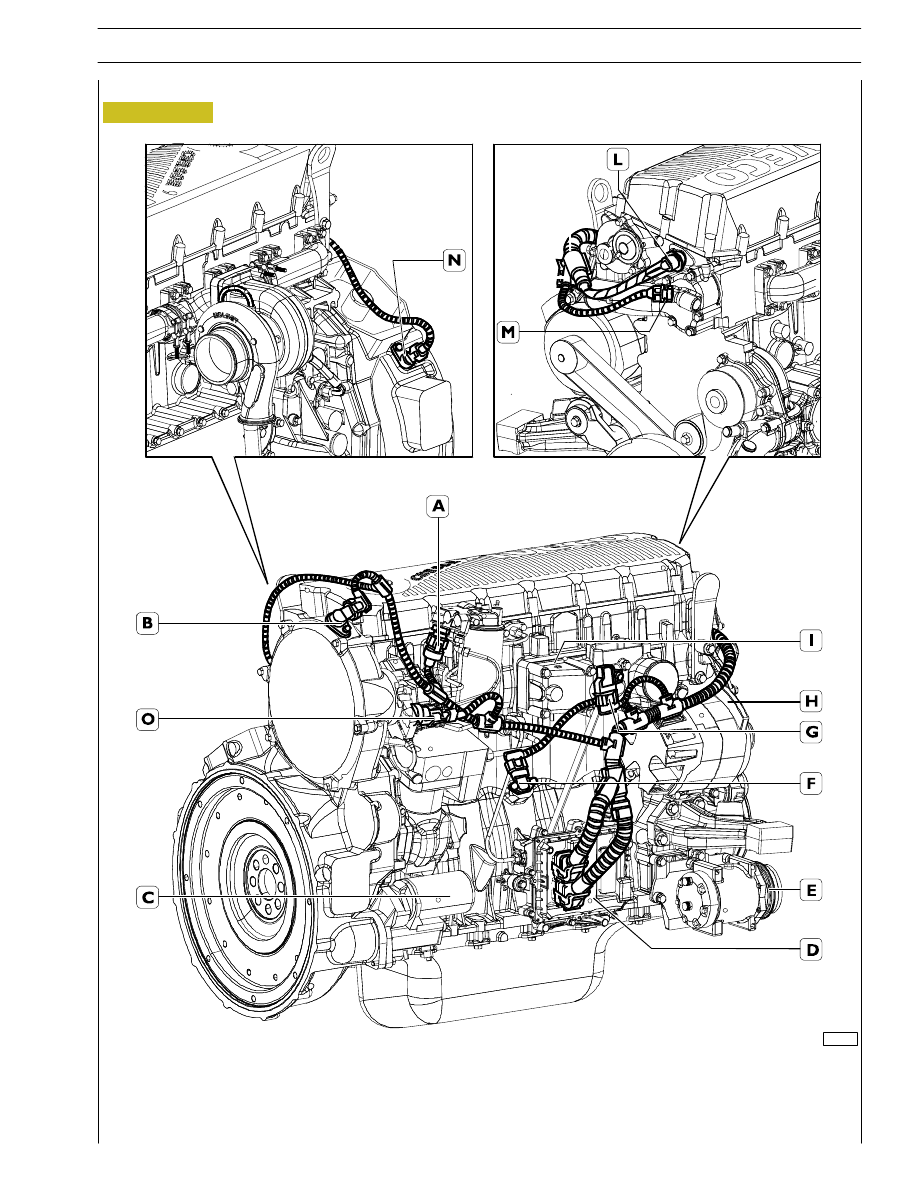

F2C CURSOR ENGINES

A. Fuel temperature sensor - B. Engine rpm sensor on camshaft - C. Starter motor - D. EDC 7 control unit - E. Conditioner

compressor - F. Pressure/temperature transmitter - G. Temperature/air pressure sensor -

H. Alternator - I. Resistance for engine warming - L. Connector on engine block for connection with electro-injectors -

M. Water temperature sensor - N. Engine speed on flywheel sensor - O. Fuel adjustment valve on high pressure pump

Figure 1

114294

SECTION 3 - INDUSTRIAL APPLICATION

29

F2C CURSOR ENGINES

Components on the engine F2C

119974

Figure 2

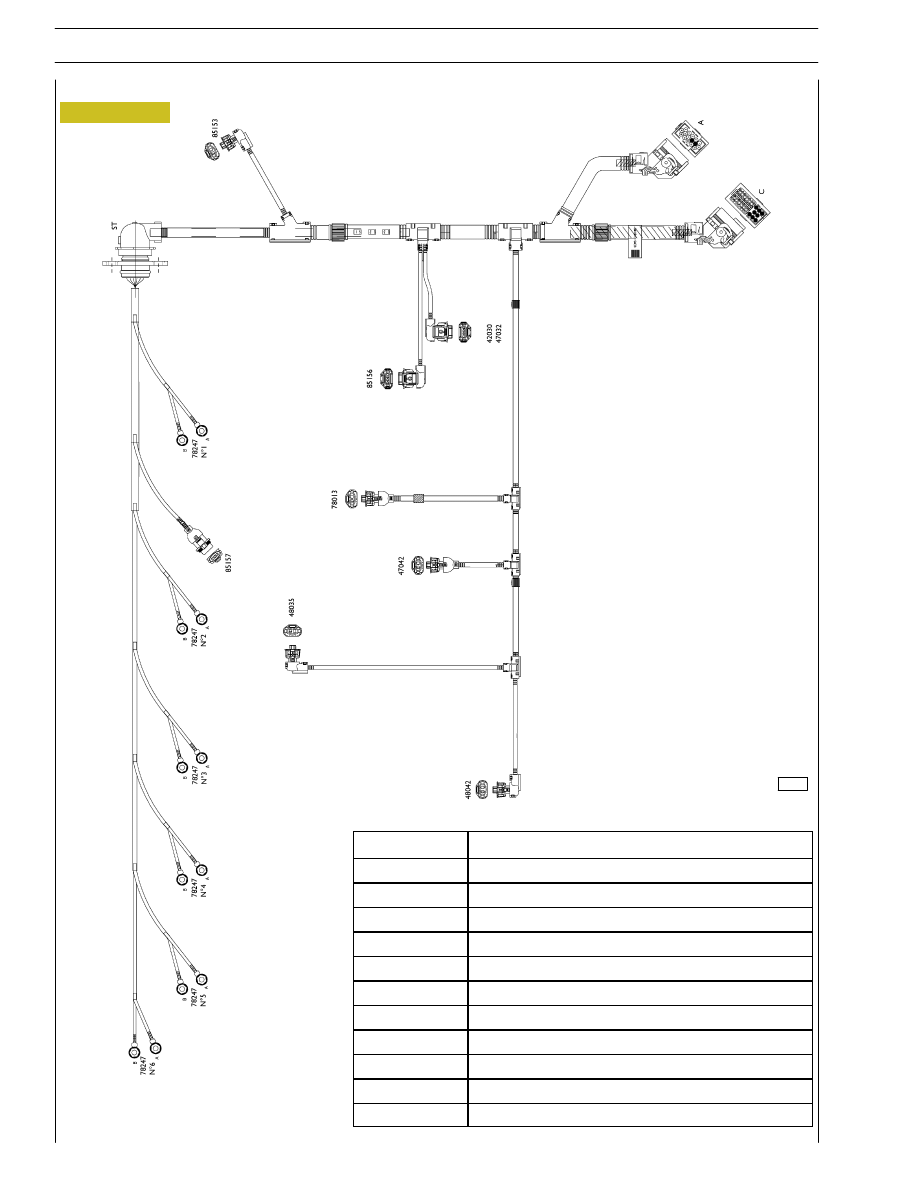

Engine cable

30

SECTION 3 - INDUSTRIAL APPLICATION

F2C CURSOR ENGINES

Base - June 2006

FUNCTION

78247

Fuel injector

85157

Fuel pressure sensor on rail

85153

Engine coolant temperature sensor

85156

Air pressure and temperature sensor

42030

Engine oil pressure sensor

47032

Engine oil temperature sensor

78013

Camshaft sensor

47042

Fuel temperature sensor

48035

Driving shaft sensor

48042

Camshaft sensor

ST

Cable routing inside head

119977

Figure 3

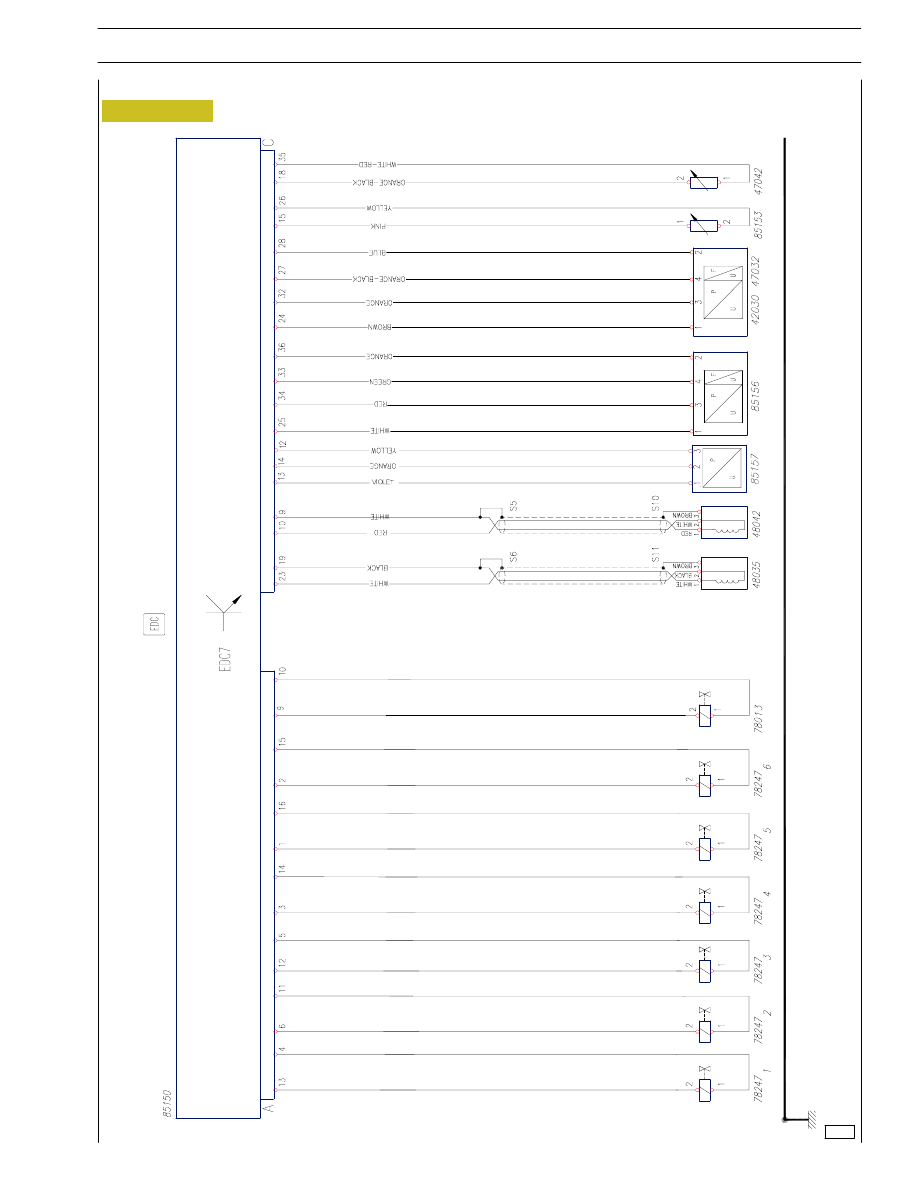

EDC 7 UC31 control unit pin-out

SECTION 3 - INDUSTRIAL APPLICATION

31

F2C CURSOR ENGINES
