Figure 54

Fit the plate (1), the oil pick up tube (2) and tighten the
fastening screws (3) to the specified torque.

Figure 55

Set the gasket (1) on the oil sump (2).

!

The pictures of the instructions relating to the oil pan
and to thesuction rose may not reflect the actual shape
and dimensions of your engine equipment. However
the procedures described are still applicable.

Figure 56

Fit the oil sump (1) and apply the plate (3) to it.
Tighten the screws (2) to the specified torque.

74775

Figure 57

Assemble the pulley (1) and the damping flywheel (2) to the
driving shaft.

Tighten the fixing screws (3) and clamp them to the couple
68

± 7 Nm.

70230

Fit a new sealing ring on the speed sensor (3).

Fit the speed sensor (3) on the front cover (1) and tighten
the screw (2) to the specified torque.

Figure 58

Figure 59

Fit on the engine block: a new gasket (1), the heat exchanger
(2) a new gasket (3) and the oil filter support (4).

Tighten the screws (5) to the specified torque.

!

Before any assembly operation always verify that the
hole and screw threads have no evidence of wear or
dirt.

!

Before any assembly operation always verify that the
hole and screw threads have no evidence of wear or
dirt.

108553

108548

108576

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

21

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

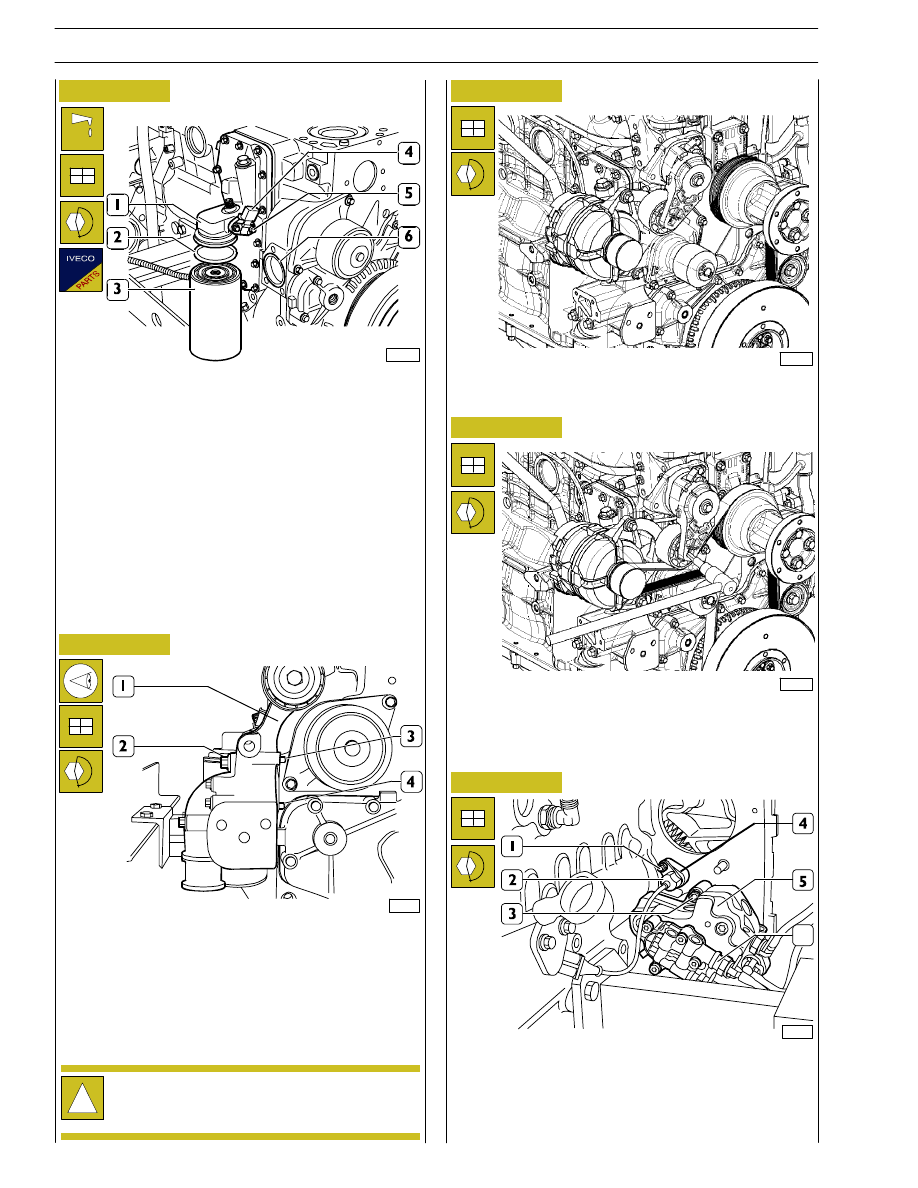

Figure 60

Figure 61

Lubricate the sealing ring (2) with engine oil and set it on the
oil filter (3).

Screw manually to seat the oil filter (3) on the support
connection (1) and then screw again the oil filter (3) by

¾

turn.

Apply a new sealing ring on the oil temperature/pressure
sensor (4) and fit it on the support (1).

Tighten the screws (5) to the specified torque.

Fit a new sealing ring (6) in the engine block seat.

70234

Position the alternator support (1) so that pins (3 and 4) are
set against the engine block.

Tighten the screws (2) to the specified torque.

Refit the alternator (1).

Tighten the screw (2) to the specified torque.

Figure 62

Figure 63

Refit the automatic belt tensioner (2).
Tighten the screw (3) to the specified torque using a wrench,
turn the automatic belt tensioner (2) to fit the belt (1) on
pulleys and guide rollers.

70145

Refit the high pressure pump (6) including the feed pump (5)
and tighten the nuts (3) to the specified torque. Fit the
support (4) with a new sealing ring, the timing sensor (2) with
a new sealing ring and tighten the relevant fastening nut (1)
to the specified torque.

Figure 64

!

Before any assembly operation always verify that the
hole and screw threads have no evidence of wear or
dirt.

108578

108550

108552

22

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

Figure 65

Insert the power take-off (2) equipped with the gasket (4),
the cover (I) and its gasket (4).
Tighten the screws (3) to the prescribed matching couple.

74176

Figure 66

Assemble the electronic gearbox (2) equipped with the
exchanger to the engine, fixing it with the screws (1).
In case the rubber buffers are cracked or excessively
deformed, provide replacing them.

74174

Figure 67

Direct the output shaft (4) and the camshaft (2) so that when
fitting the driven gear (1) on the camshaft the marks on the
gears (1 and 3) are coinciding.

Figure 68

Assemble cylinder head (1), tighten the screws (2) in three
following steps, following order and mode shown in the
figure below.

!

The angle tightening is carried out through tool
99395216 (3).

α

70336

Tightening order layout for cylinder head fastening screws:

- 1

st

step pre-tightening with dynamometric wrench:

• Screw 12x1.75x130 ( ) 35

± 5 Nm

• Screw 12x1.75 x 150 ( ) 55

± 5 Nm

- 2

nd

step tightening with a 90

± 5° angle

- 3

rd

step tightening with a 90

± 5° angle

A = Front side

70476

α

Figure 69

A

74779

1

2

3

4

1

2

6-cylinder engine

!

Before any assembly operation always verify that the
hole and screw threads have no evidence of wear or
dirt.

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

23

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

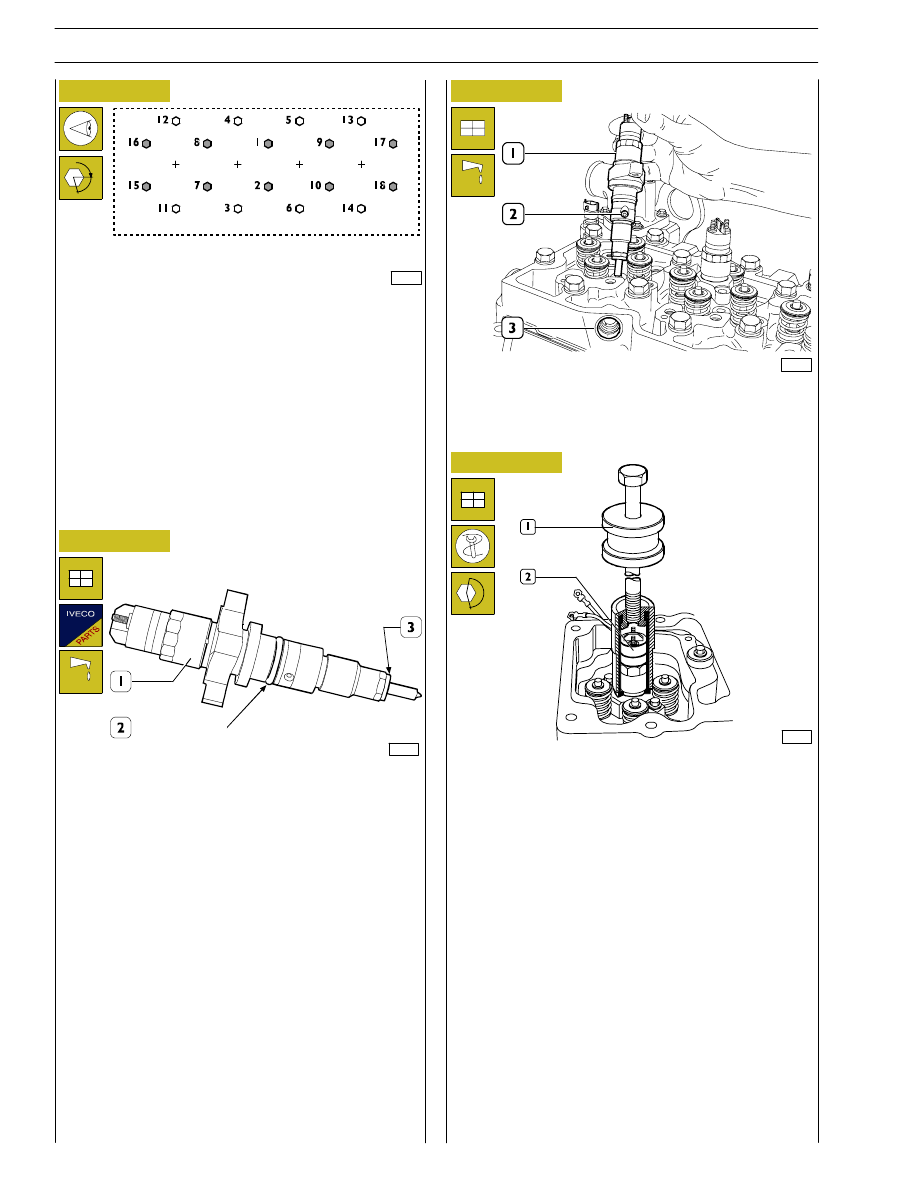

Figure 70

Figure 71

70338

Fit a new sealing ring (2) lubricated with petroleum jelly and
a new sealing washer (3) on injector (1).

70339

Fit injectors (1) on the cylinder head seats, directed so that
the fuel inlet hole (2) is facing the fuel manifold seat (3) side.

Figure 72

70133

Use tool 99342101 (1) to fit the injector (2) into its seat.

Screw injector fastening screws without tightening them.

Figure 73

70337

4-cylinder engine

A

α

Cylinder head fastening screws tightening sequence:

- 1

st

stage pre-tightening, with a torque wrench::

• Screw 12x1.75x130 ( ) 35

± 5 Nm

• Screw12x1.75 x 150 ( ) 55

± 5 Nm

A = Lato anteriore

- 2

nd

stage tightening with angle 90

± 5°

- 3

rd

stage tightening with angle 90

± 5°
