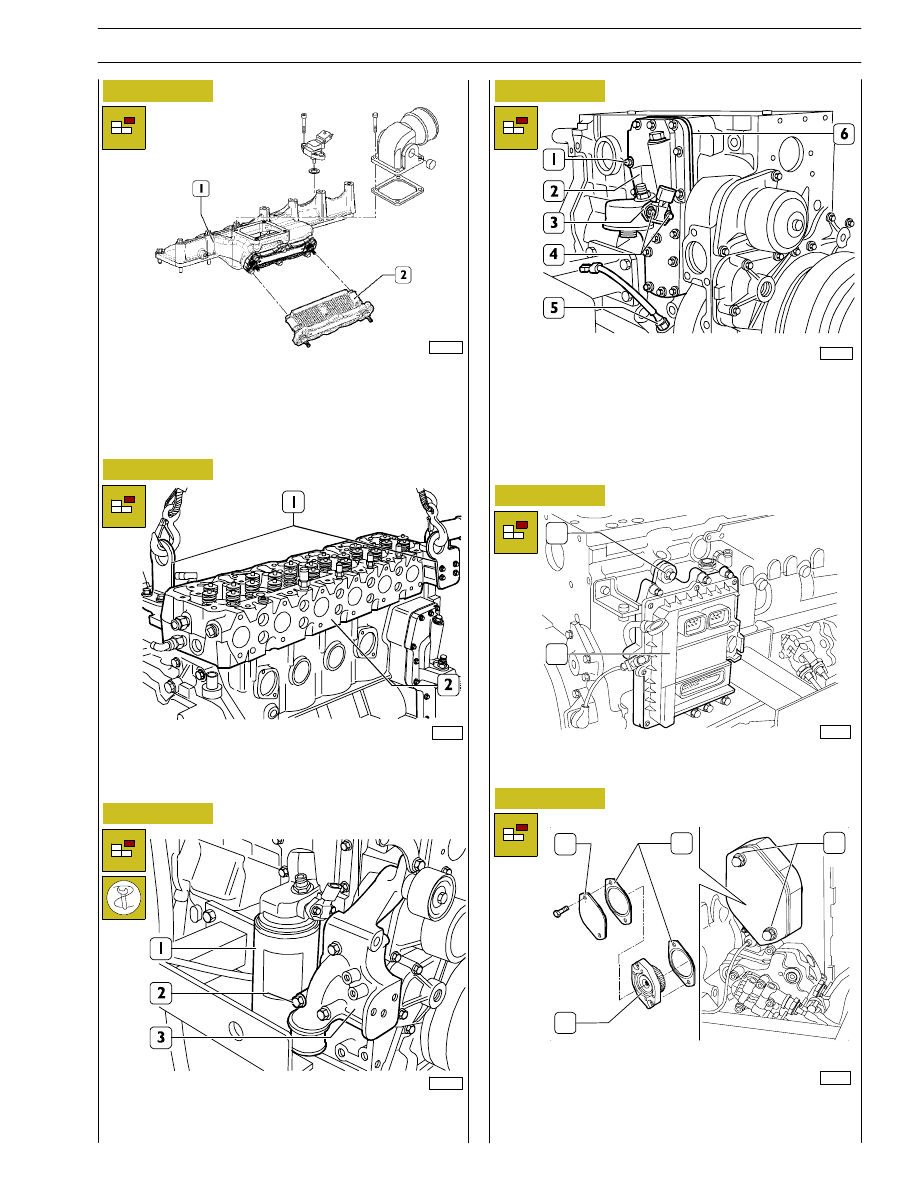

On the opposite side, loosen the fixing screws of the inlet
manifold (1) and disassemble the joint to the air heater (2)
for the cold start.

Figure 14

Figure 15

Remove the screws (2) and disconnect the alternator
support (3).
Use tool 99360076 to remove the oil filter (1).

Figure 16

Hook brackets (1) with suitable lifting chains and remove
cylinder head (2) from block using hoist.

Figure 17

Remove

the

screws

(4)

and

disconnect

the

oil

temperature/pressure sensor (3).

Remove the screws (1) and then remove: heat exchanger/oil
filter support (2), intermediate plate (6) and relevant gaskets.

Remove the oil level sensor (5).

Figure 18

Remove the screws (1) and disconnect the ECU (2) including
the heat exchanger.

74174

Figure 19

Unloose the screws (3) and remove the cap (1). Keep the
gasket (4), the power take-off (2) and the second gasket (4).

74176

1

2

1

2

3

4

108547

74779

108549

108580

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

13

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

Figure 20

70145

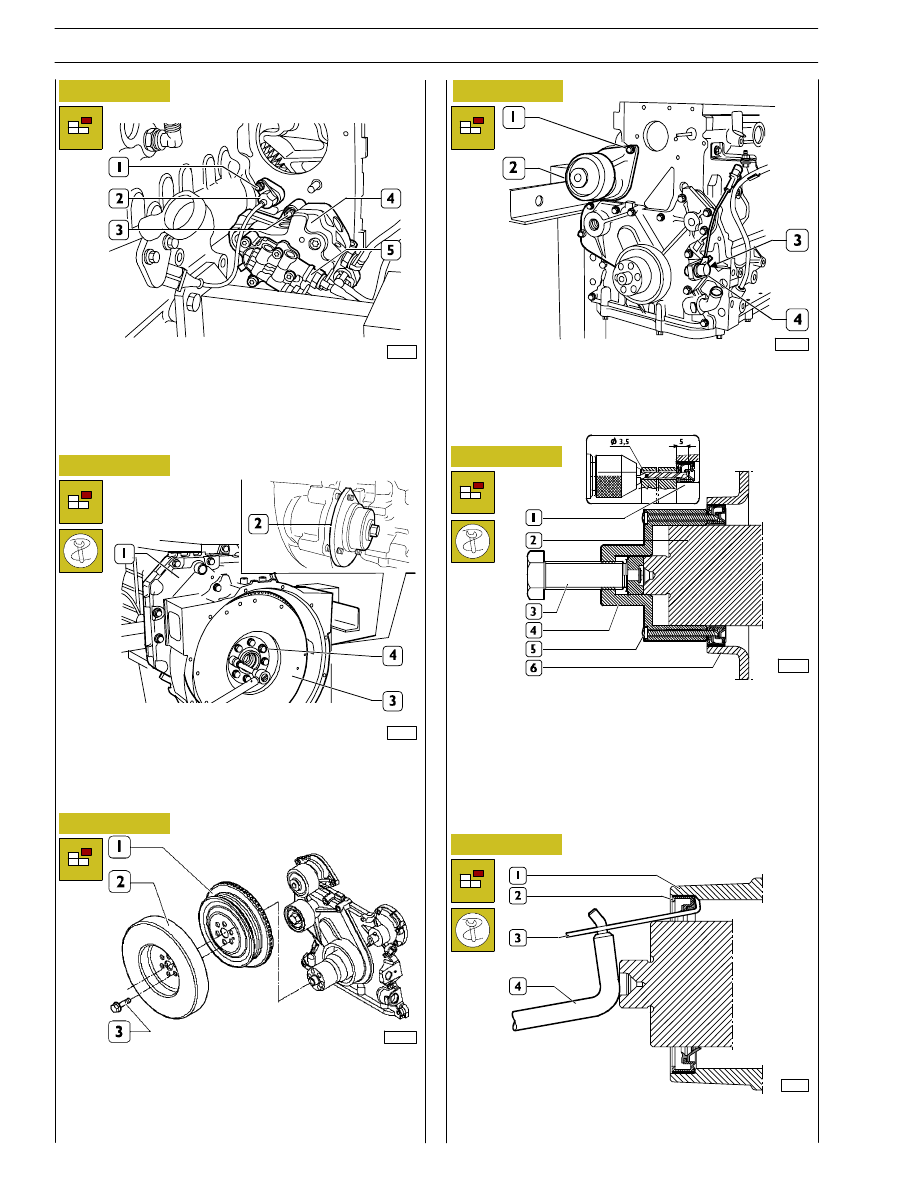

Remove the nut (1) and disconnect the timing sensor (2).

Remove the nuts (3) and disconnect the high pressure pump
(4) including the feed pump (5).

Figure 21

Remove the screws (3) and disassemble the damping
flywheel (2) and the pulley (1).

Figure 22

Figure 23

Remove the screws (1) and disconnect the water pump (2).
Remove the screw (3) and the roller (4).
Remove the screw (3) and disconnect the engine speed
sensor (4).

Remove the ring sealing the engine’s driving shaft from the
front cover. Use the tool 99340055 (4) to operate on the
front bar hold of the driving shaft. Through the steering holes
of the tool, perforate the inside holding ring (1) with a straight
way drill (diam. 3,5mm) for the depth of 5mm. Fix the tool
to the ring tightening the 6 screws provided with the
equipment. Then proceed removing the ring (2) by tightening
the screw (3).

00900t

Figure 24

00904t

Using the specific tie rod (3) of the tool 99363204 and the
ancillary lever (4), remove the external holding ring (2) from
the front cover (1).

70146

Fit tool 99360339 (2) to the flywheel housing (1) to stop
flywheel (3) rotation.

Loosen the screws (4).

Figure 25

108548

108549

14

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

Figure 26

70149

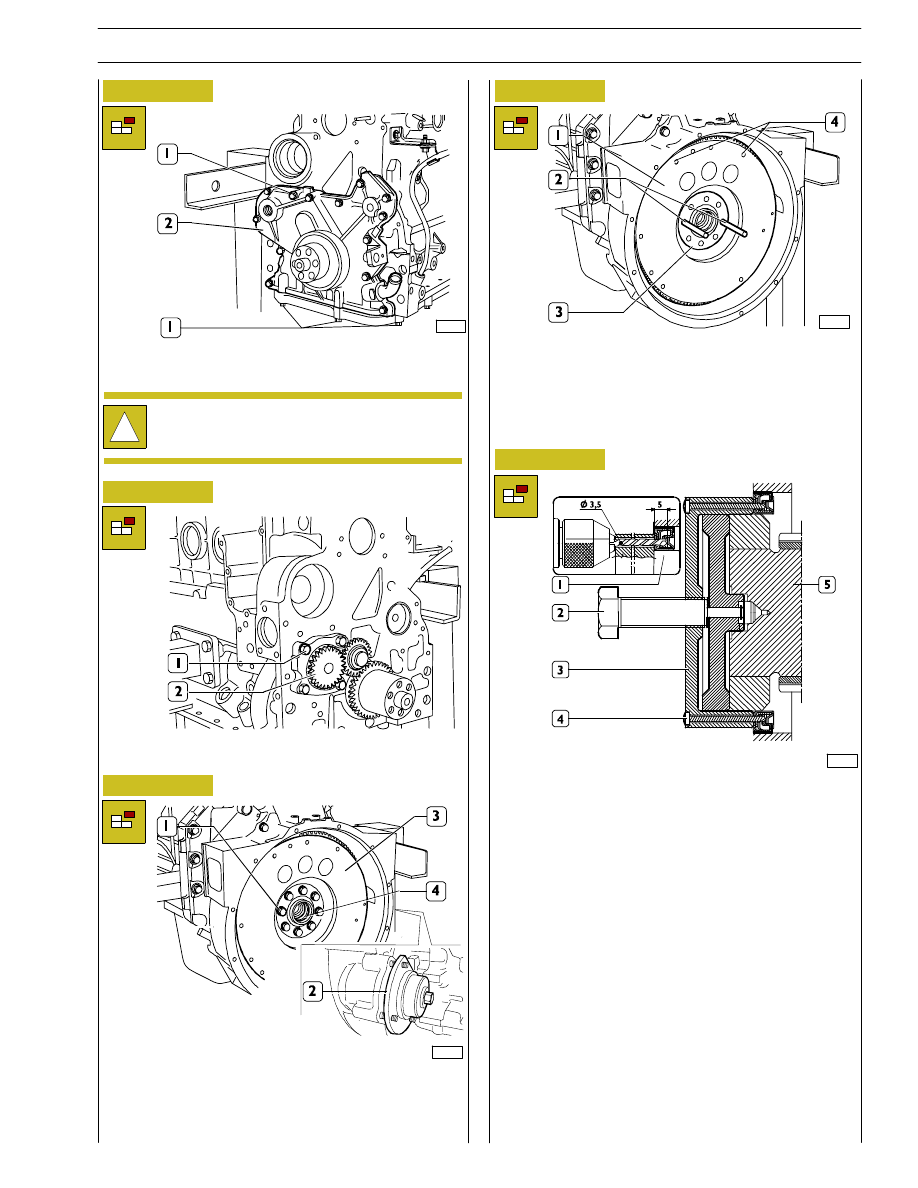

Remove the screws (1) and take out the front cover (2).

!

Take note of screw (1) assembling positions since
they have different lengths.

70151

Remove two opposite screws (1) from the area where the
withdrawal pins will be introduced (2, Figure 29).
Loosen the remaining flywheel fixing screws (3) from the
driving shaft (4).
Remove the flywheel locking tool 99360351.

Figure 27

Remove the screws (1) and disconnect the oil pump (2).

Figure 28

Figure 29

70152

Tighten two screws of medium length into the holes (4) to
sling the flywheel with the hoist.
Throughout the two guide pins (2) previously screw into the
driving shaft holes (3) withdraw the engine flywheel (1) after
slinging it with the hoist.

00903t

Figure 30

Remove the holding ring of the flywheel cover box using the
tool 99340056 (3) to operate on the driving shaft’s back bar
hold (5).
Through the steering holes of the tool, perforate the inside
holding ring with a straight way drill (diam. 3,5mm) for the
depth of 5mm.
Fix the tool 99340056 (3) to the ring tightening the 6 screws
provided with the equipment.(4)
Then proceed removing the ring (1) by tightening the screw
(2).
Using a specific tie rod of the tool 99363204 and an ancillary
lever, remove the external holding ring (2) from the front
cover.

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

15

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

70153

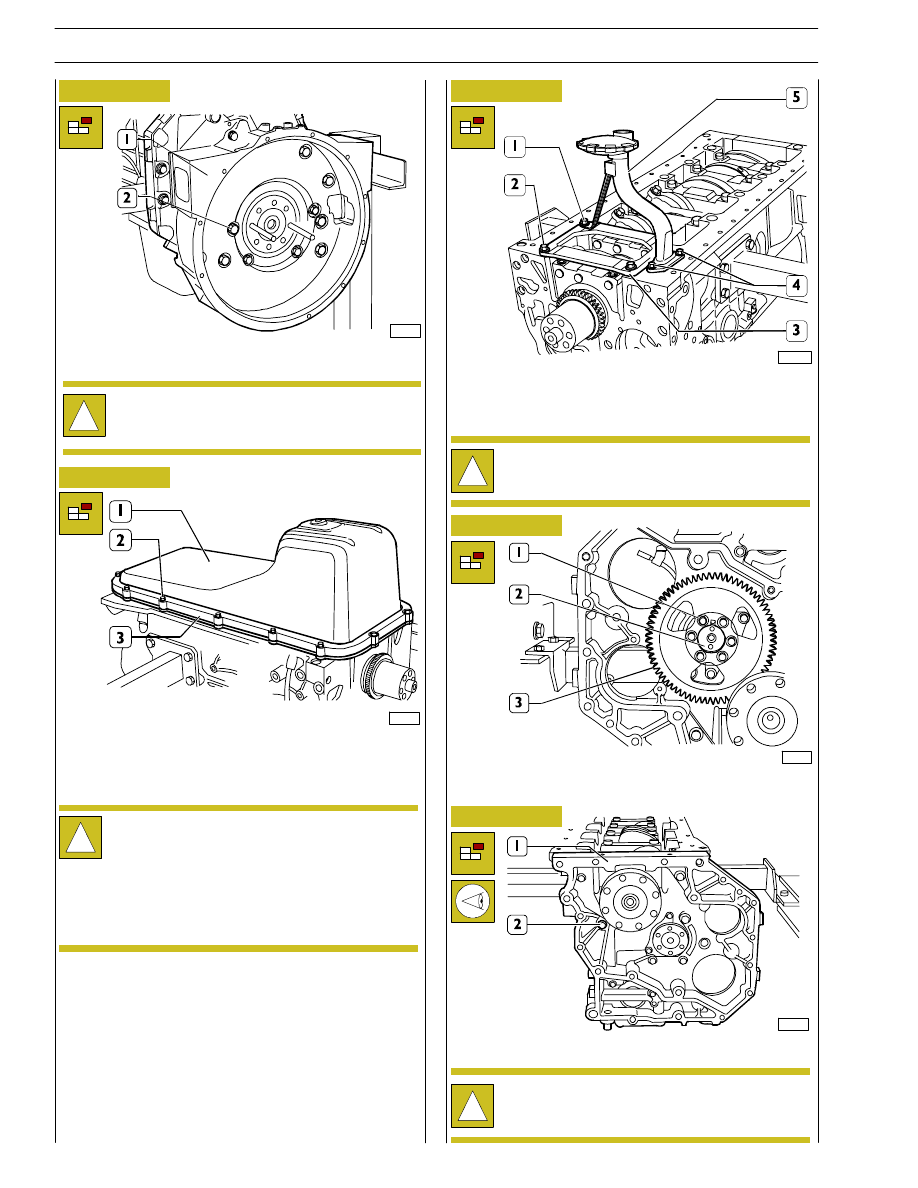

Remove the screws (2) and take out the rear cover (1).

!

Take note of screw (2) assembling positions since
they have different sizes.

74775

Figure 31

Overturn the engine.

Remove the screws (2), disassemble the plate (3) and
disconnect the oil sump (1).

Figure 32

Remove the screws (1 and 4) and disassemble the oil suction
tube (5). Remove the screws (2) and disassemble the
stiffening plate (3).

70156

Figure 33

Remove the screws (1) and remove the gear (3) from the
camshaft (2).

70157

Figure 34

Remove the screws (2) and disconnect the timing gear case
(1).

!

Take note of screw (2) assembling positions since
they have different sizes.

Figure 35

!

The shape and the dimensions of the oil pan and of
the suction tube may vary according to the duty of
the engine. The relevant pictures of the instructions
are

therefore

providing

an

outline

of

the

intervention to be executed.

However the procedures described are still
applicable.

!

For F4HE0684 engines the stiffening plate (4) has a
single element.

86516
