Engines Iveco N45, N67. Manual - part 9

2

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

Page

- Fuel temperature and pressure sensor

39

. . . . . . .

- Electro-injectors

40

. . . . . . . . . . . . . . . . . . . . . . . .

- Pre-post heating resistance and contactor

41

. . . .

- Coolant temperature sensor

42

. . . . . . . . . . . . . .

- Fuel temperature sensor

43

. . . . . . . . . . . . . . . . .

- High pressure pump - pressure regulator

44

. . . .

PART THREE - TESTS - TROUBLESHOOTING

45

TESTS

47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CHECKING THE FUEL SYSTEM

47

. . . . . . . . . . . . .

DESCRIPTION OF TESTS AND CHECKS

THAT CAN BE PERFORMED

47

. . . . . . . . . . . .

- Necessary equipment

47

. . . . . . . . . . . . . . . . . . .

- Low pressure supply test

48

. . . . . . . . . . . . . . . . .

- Low-Pressure Pump

49

. . . . . . . . . . . . . . . . . . . . .

- Test on the pressure relief valve on the rail

50

. . .

- Test on fuel backflow from the return

51

. . . . . . .

TROUBLESHOOTING

53

. . . . . . . . . . . . . . . . . . . .

PART FOUR -

MAINTENANCE PLANNING

55

. . . . . . . . . . .

Page

MAINTENANCE PLANNING

57

. . . . . . . . . . . . . .

- Recovery

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Regular maintenance and inspection planning

57

.

- Checks not included in maintenance

planning-daily checks

58

. . . . . . . . . . . . . . . . . . . .

MAINTENANCE PROCEDURES

58

. . . . . . . . . . . .

- Checks and inspections

58

. . . . . . . . . . . . . . . . . .

- Engine oil level check

58

. . . . . . . . . . . . . . . .

- Combustion system inspection

59

. . . . . . . .

- Cooling system inspection

59

. . . . . . . . . . . .

- Lubricating system inspection

59

. . . . . . . . .

- Inspection of water presence within

fuel filter or pre-filter

59

. . . . . . . . . . . . . . . .

- Inspection/replacement of blow-by filter

60

.

- Inspection of drive belt tensioning

60

. . . . . .

- Inspection and setting of tappet clearance

60

- Oil motor and filter replacement

61

. . . . . . .

- Fuel filter replacement

62

. . . . . . . . . . . . . . .

- Alternator belt replacement

62

. . . . . . . . . . .

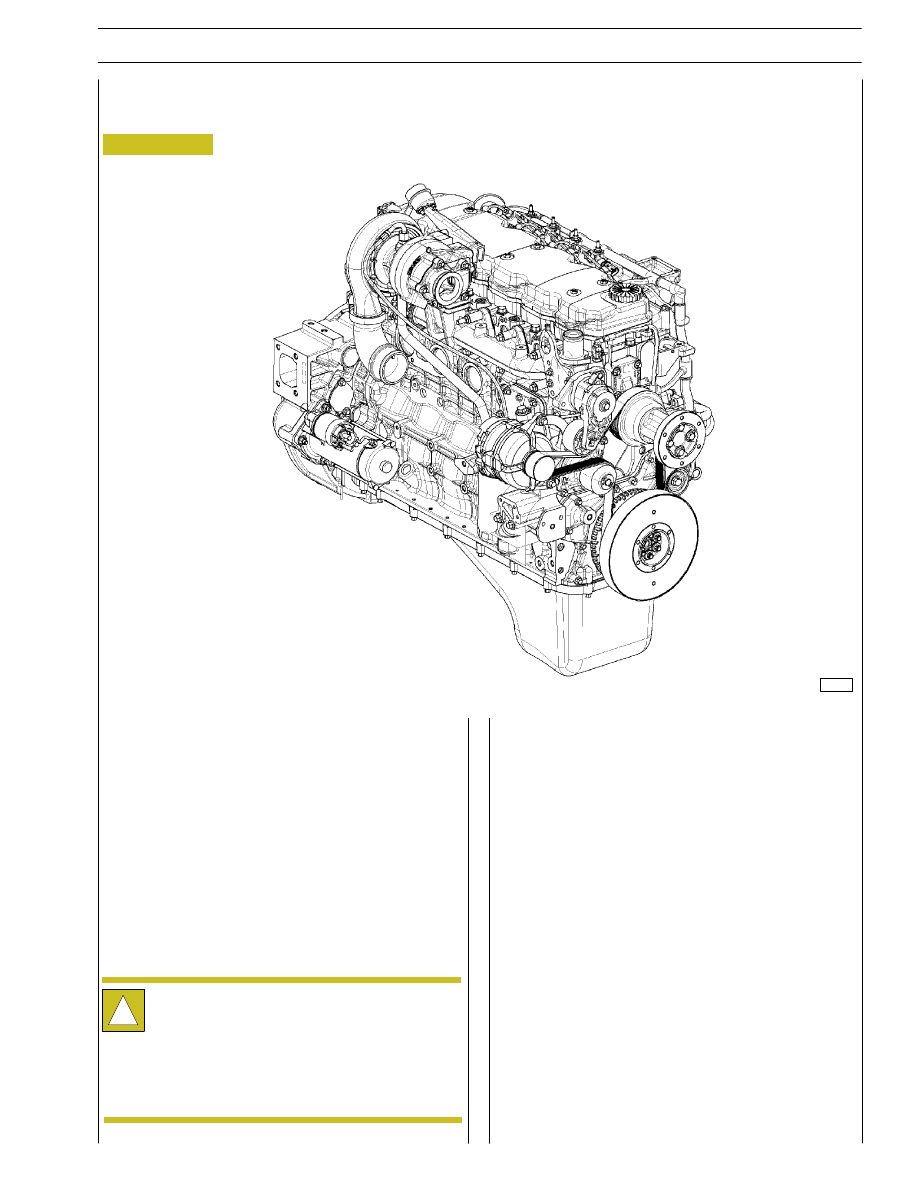

Figure 1

GENERAL SPECIFICATIONS
Section pictures of complete engine - common rail version

The NEF F4HE engines are characterised by four-stroke diesel
cycles supercharged with 4 or 6 cylinders with 4 valves per
cylinder.

They have high pressure injection fuelling (common rail) and
are entirely electronically driven in order to optimise the
working process in accordance to the operation, limiting as
much as possible the pollution emissions and consumption.

The section herein described is composed or four sections:

- Section of mechanical overhaul prescribed in accordance

to the engine’s specific duty, illustrating all necessary
operation to remove and assembly the external
components of the engine, including cylinder heads,
gearbox of the timing system and of the front part cover;

- Electrical section, describing the connections to the

different components of the engine control module and
of the sensors assembled to the engine;

- Diagnosis section;

- Section of preventive maintenance operations, providing

instructions for the execution of the main operations.

!

Data, features and performances are valid only if the
setter fully complies with all the installation
prescriptions provided by Iveco Motors.

Furthermore, the users assembled by the setter shall
always be in conformance to couple, power and
number of turns based on which the engine has been
designed.

108540

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

3

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

!

Data, features and performances are valid only if the technician fully complies with all the installation requirements provided
by Iveco Motors.

Furthermore, the use of the unit after overhaul showd conform to the original specified power and engine rev/min for
which the engine has been designed.

4

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

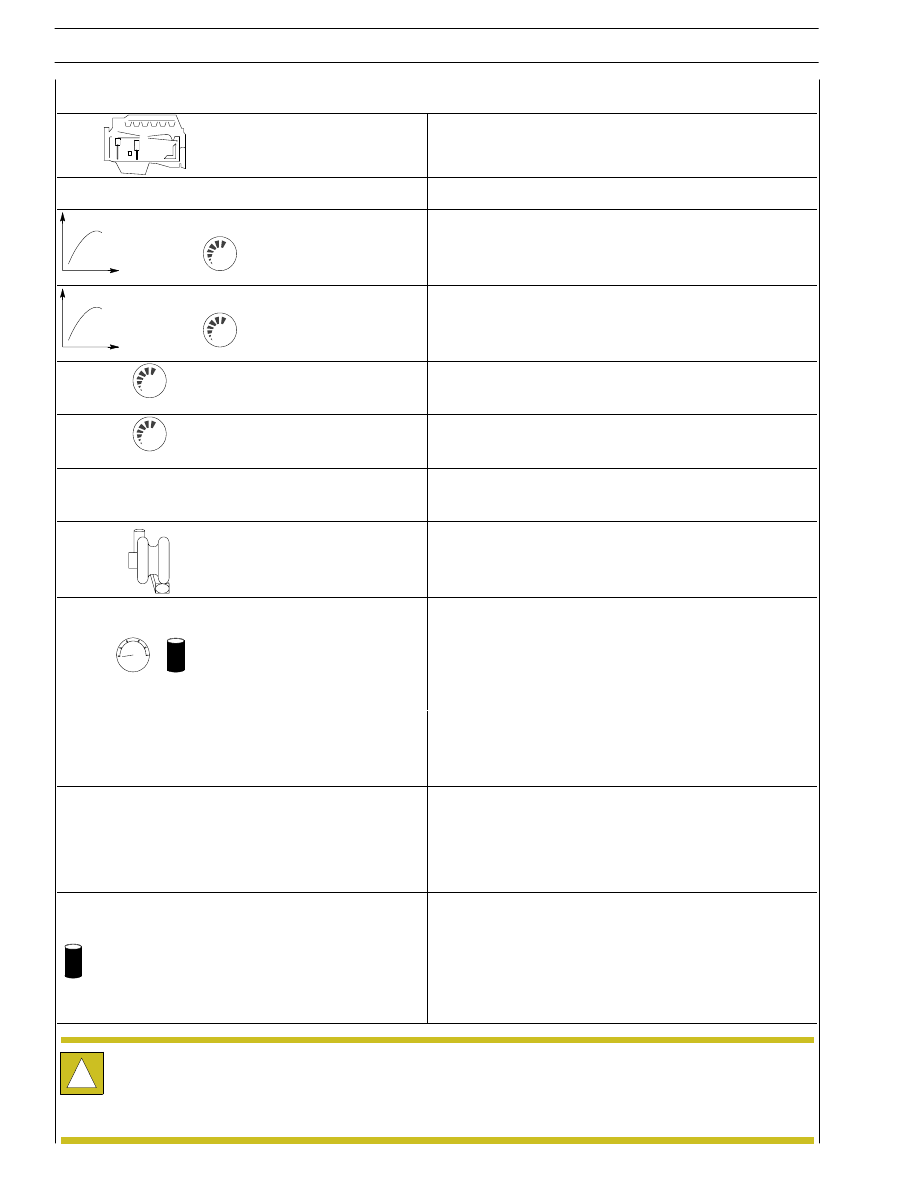

Clearance data - 4 cyl.

F4HE9484A

Type

F4HE9484A

ρ

Compression ratio

16.5 : 1

Max. output

kW
(HP)

rpm

104
141

2200

Max. torque

Nm
(kgm)

rpm

560

56

1400

Loadless engine
idling

rpm

-

Loadless engine
peak

rpm

-

Bore x stroke

Displacement

104 x 132

4485

TURBOCHARGING

Turbocharger type

with intercooler

HOLSET HX27W

bar

LUBRICATION

Forced by gear pump, relief valve single action

oil filter

Oil pressure (warm engine)

- idling

bar

- peak rpm

bar

0.7

4.0

COOLING

Water pump control

Thermostat

- start of opening

°C

By liquid

Through belt

82.2

15W40 ACEA E3

FILLING

engine sump

liters

engine sump + filter

liters

5.3

6.3

!

Data, features and performances are valid only if the technician fully complies with all the installation requirements provided
by Iveco Motors.

Furthermore, the use of the unit after overhaul showd conform to the original specified power and engine rev/min for
which the engine has been designed.

SECTION 3 - DUTY-INDUSTRIAL APPLICATION

5

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

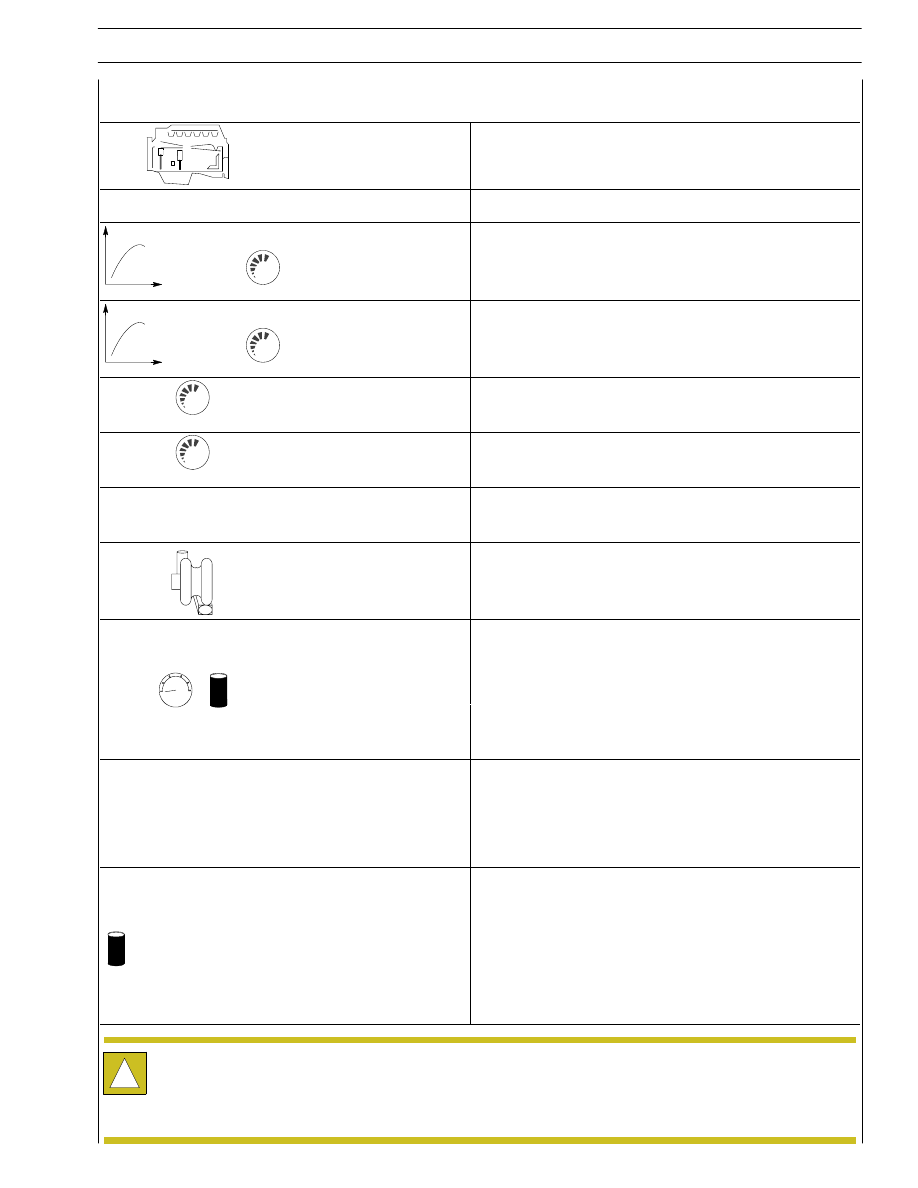

Clearance data - 6 cyl.

F4HE9684P

Type

F4HE9684P

ρ

Compression ratio

17.5 : 1

Max. output

kW
(HP)

rpm

175
234

2300

Max. torque

Nm
(kgm)

rpm

1020

102

1500

Loadless engine
idling

rpm

-

Loadless engine
peak rpm

rpm

-

Bore x stroke

Displacement

104 x 132

6728

TURBOCHARGING

Turbocharger type

with intercooler

HOLSET HX35W

bar

LUBRICATION

Oil pressure (warm engine)

- idling

bar

Forced by gear pump, relief valve single action

oil filter

bar

- peak rpm

bar

2
4

COOLING

Water pump control

Thermostat

- start of opening

ºC

By liquid

Through belt

81

± 2

15W40 ACEA E3

FILLING

engine sump

liters

engine sump + filter

liters

15

15 + 1
