6A – 158  ENGINE MECHANICAL

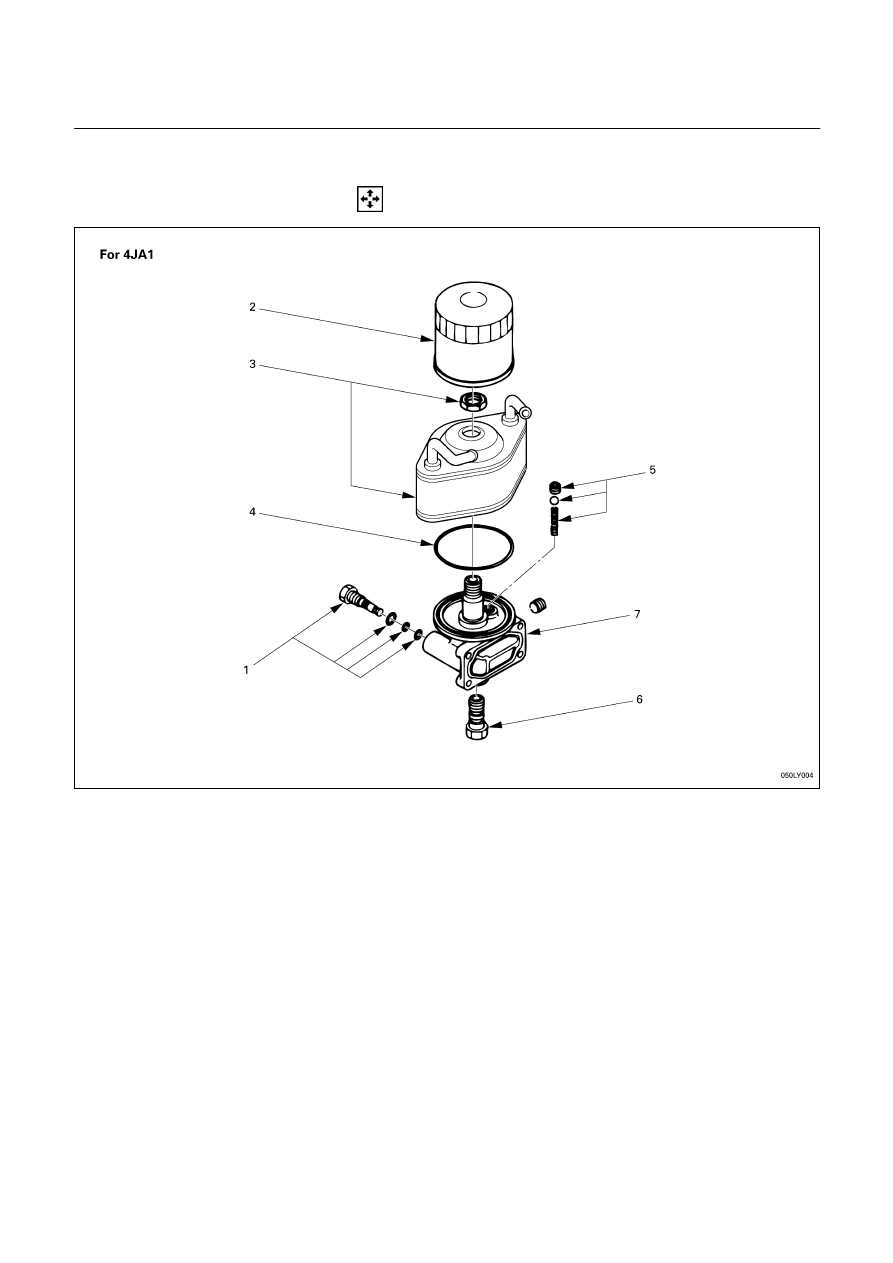

OIL FILTER AND OIL COOLER

 DISASSEMBLY

































Disassembly Steps







   1.

Drain plug





5.

Safety valve

   2.

Cartridge oil filter





6.

Relief valve



 3.

Oil

cooler



 7.

Oil

filter

body

   4. O-ring





ENGINE MECHANICAL   6A – 159

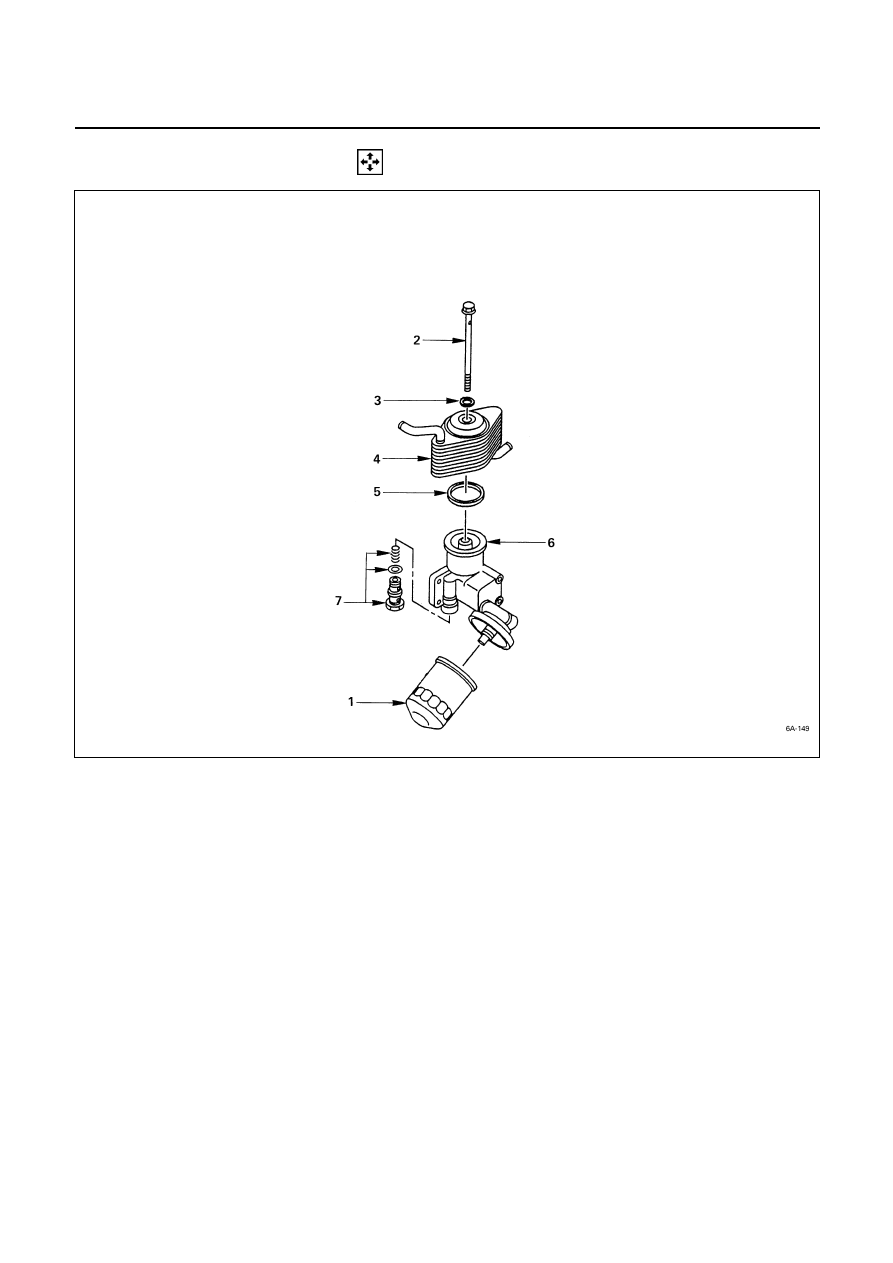

 DISASSEMBLY

































Disassembly Steps







   1.

Oil filter cartridge





5.

Gasket

   2.

Bolt



6.

Body



 3.

Gasket



 7.

Relief

valve

   4. Oil

cooler





Except 4JA1

6A – 160  ENGINE MECHANICAL



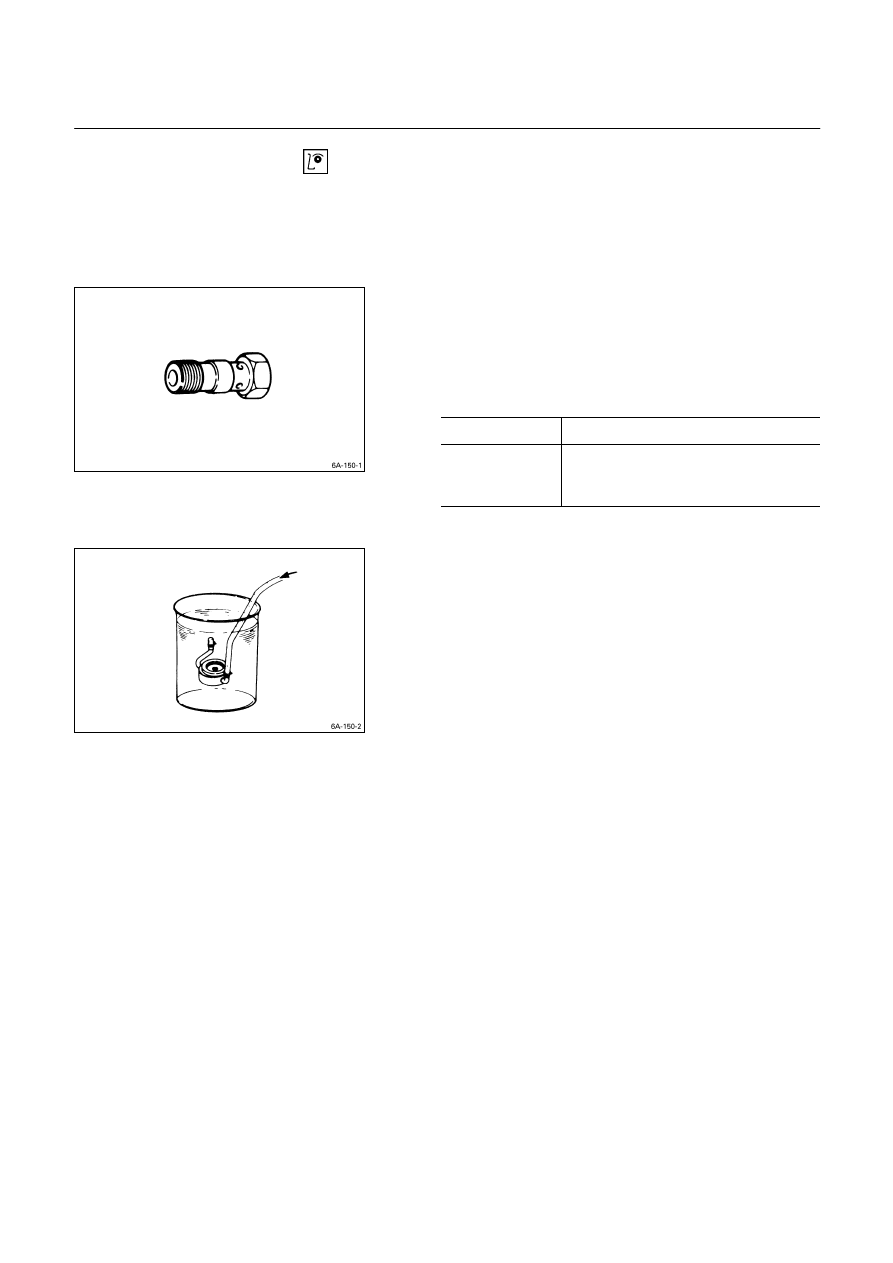

 INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part replacements if excessive wear or damage is discovered during
inspection.




Relief Valve

1.  Attach an oil pressure gauge to the oil gallery near the

oil filter.

2.  Start the engine to check the relief valve opening

pressure.

Relief Valve Opening Pressure

kg/cm

2

 (psi/kPa)

4JA1, 4JA1T

4.3 – 4.7 (61.1 – 66.8/421.4 – 460.6)

4JB1T, 4JG2T,
4JA1TC,
4JH1TC

5.7 – 6.3 (82.5 – 89.5/558.6 – 617.4)

















Oil Cooler

Water Leakage at Water Passage
1.  Plug one side of the oil cooler water passage.
2.  Submerge the oil cooler in water.
3.  Apply compressed air (2 kg/cm

2

 (28 psi/200 kPa)) to

the other side of the oil cooler water passage.

If air bubbles rise to the surface, there is water leakage.

ENGINE MECHANICAL   6A – 161

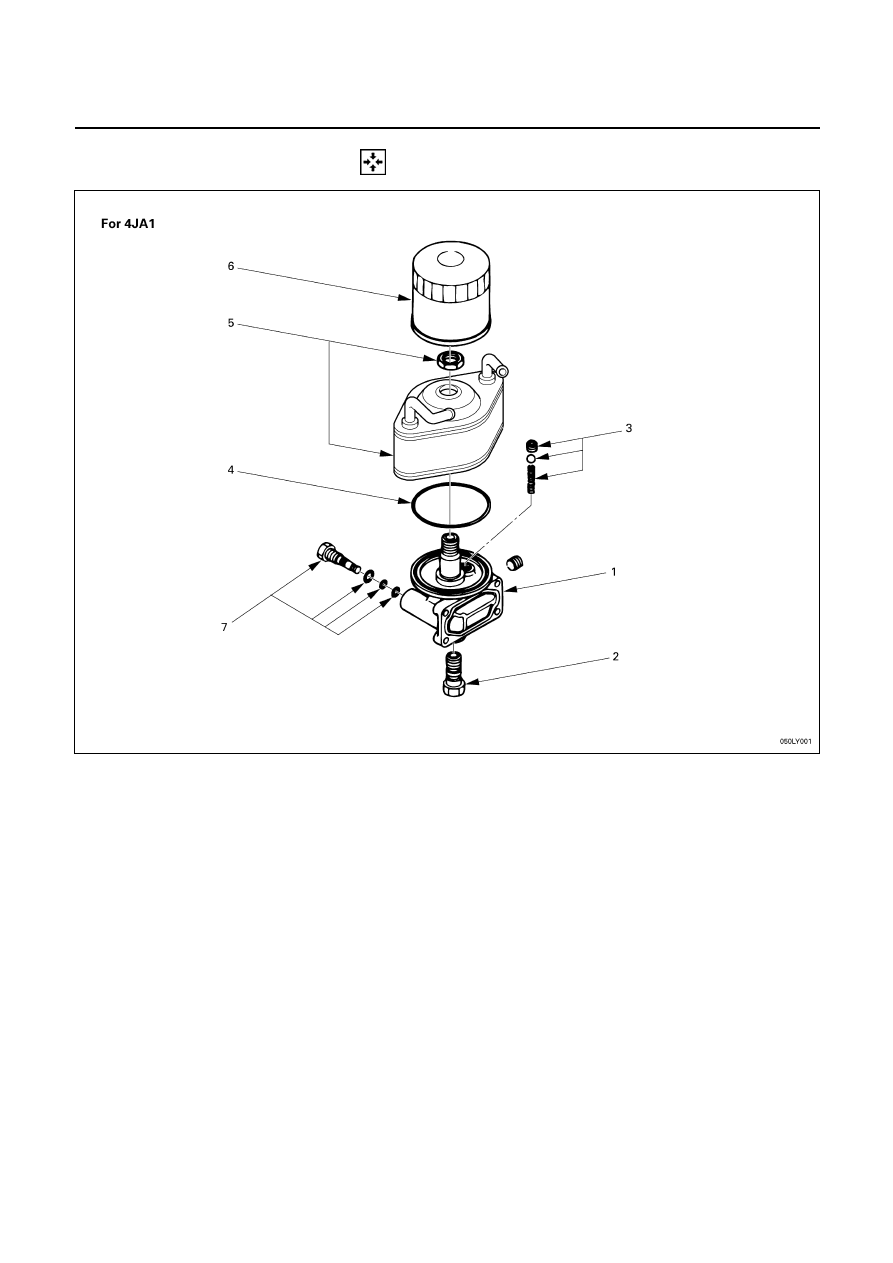

 REASSEMBLY


































Reassembly Steps







   1.

Oil filter body



J

 5.

Oil cooler



J

 2.

Relief valve



J

 6. Oil filter cartridge

   3. Safety

valve



J

 7. Drain plug

   4. O-ring
