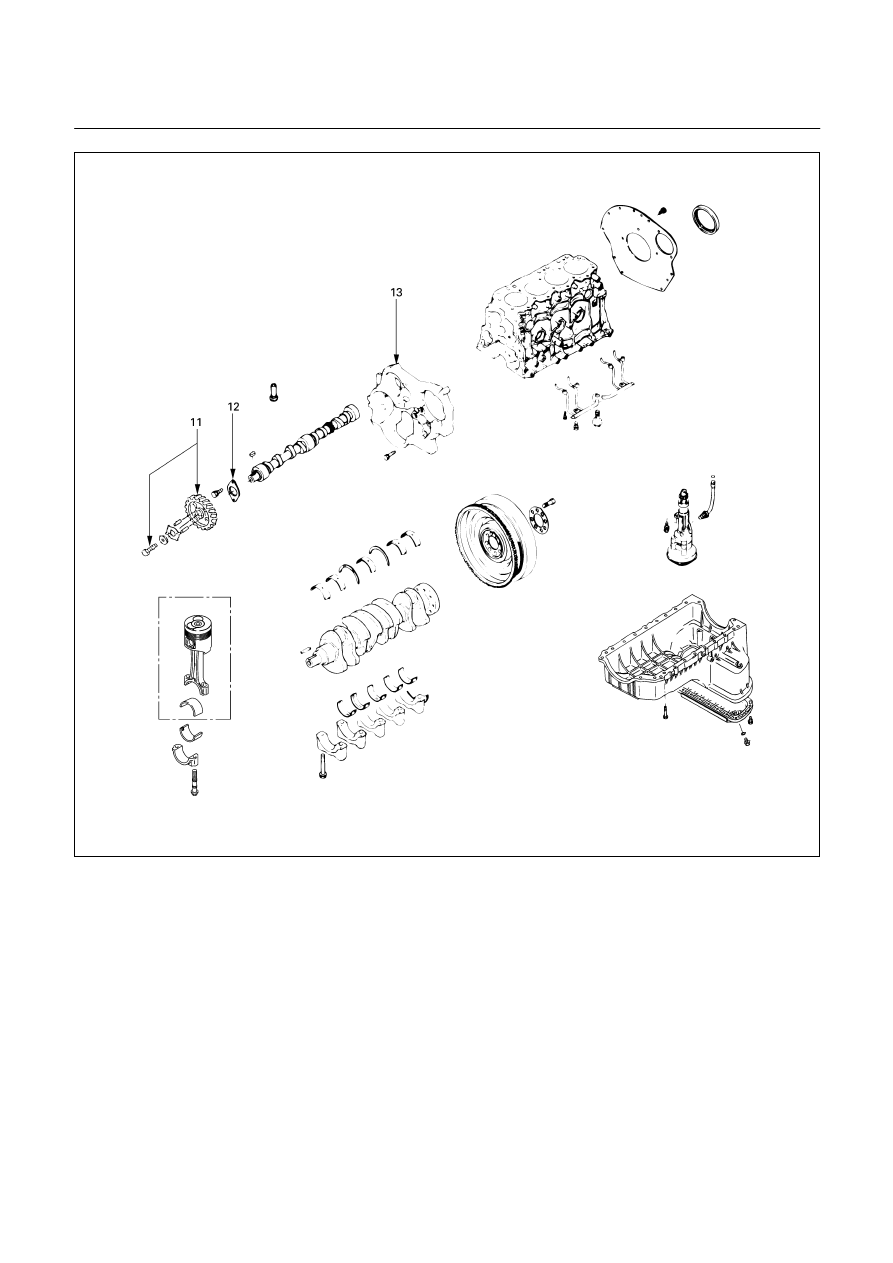

6A – 66  ENGINE MECHANICAL










































Disassembly Steps-3 (Gear Drive Model)







J

 11.  Camshaft timing gear











12.

Camshaft thrust plate











13.

Timing gear case







014RY00046

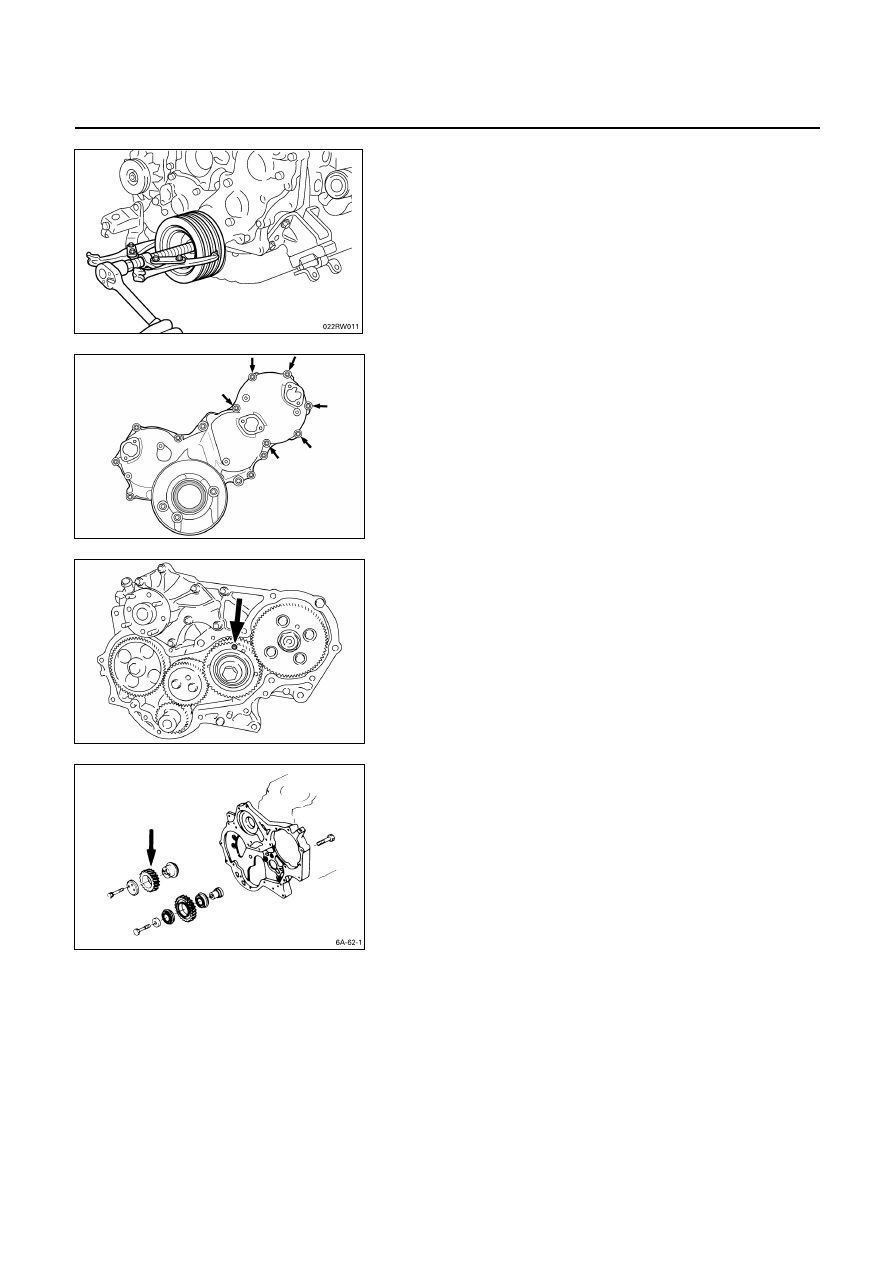

ENGINE MECHANICAL   6A – 67







1. Crankshaft

Damper

Pulley

Use the remover to remove the damper pulley
NOTE:
Hold the flywheel ring gear stationary to prevent the
crankshaft from turning when removing the
crankshaft pulley.











4.  Timing Gear Case Cover

The timing gear case is tightened together with the
injection pump at the 6 points indicated by the arrows in
the illustration.












6a. Idle Gear B (4JA1TC, 4JH1TC only)

Install lock bolts to the holes marked with an arrow in the
illustration to hold the gear in place. Remove the gear.












7. Idler

Gear

“A”

1.  Measure the camshaft timing gear backlash and the

crankshaft timing gear backlash before removing the
idler gear.

2.  Measure the idler gear end play before removing the

idler gear.

Note:
Refer to the following items for details on the
backlash and end play measurement procedures.













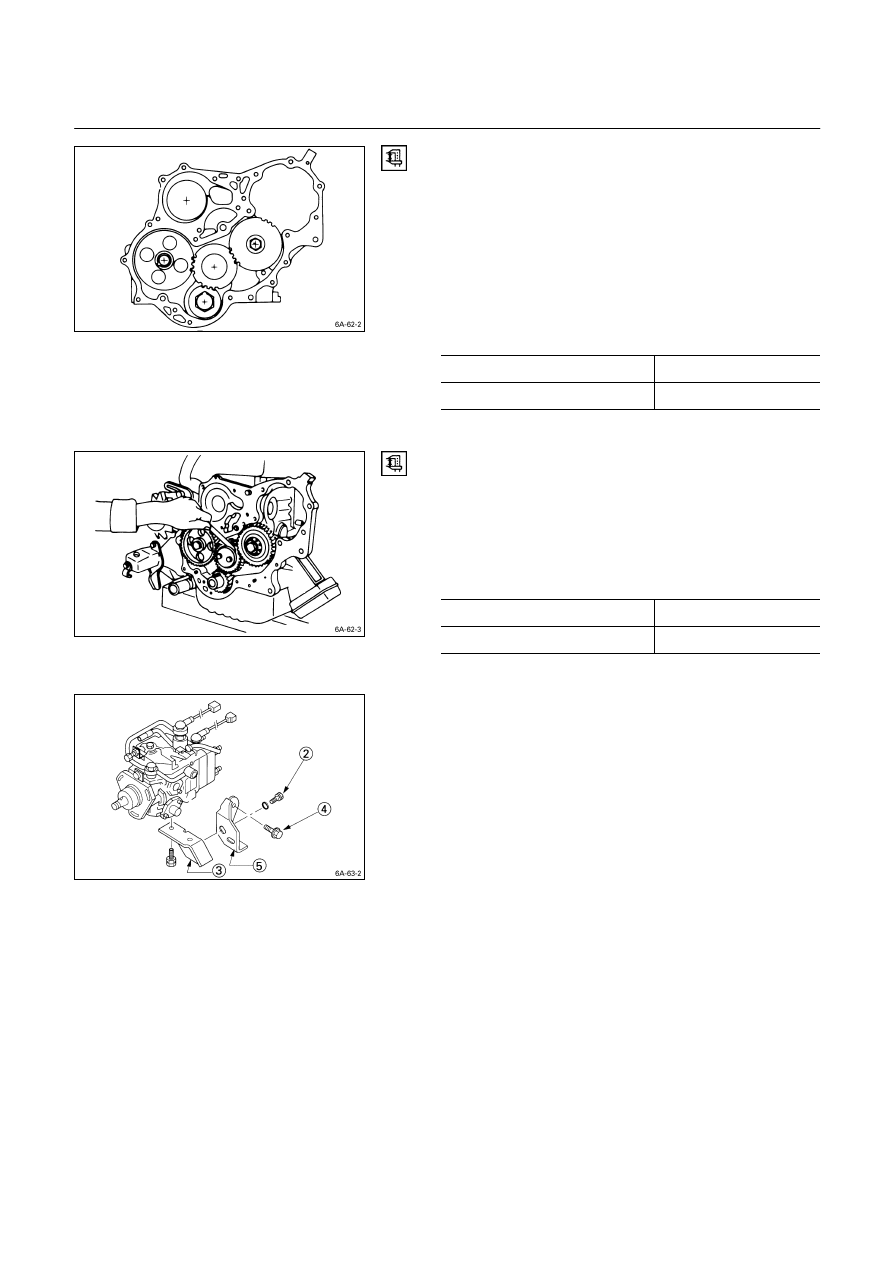

6A – 68  ENGINE MECHANICAL

Timing Gear Backlash Measurement

1)  Set a dial indicator to the timing gear to measured.

Hold both the gear to be checked and the adjusting
gear stationary.

2)  Move the gear to be checked as far as possible to

both the right and the left.
Take the dial indicator reading.
If the measured value exceeds the specified limit, the
timing gear must be replaced.

Timing Gear Backlash

mm (in)

 Standard

Limit



0.10 – 0.17 (0.0039 – 0.0067)

0.30 (0.012)











Idler Gear “A” End Play Measurement

Insert a feeler gauge between the idler gear and the thrust
collar to measure the gap and determine the idler gear
end play.
If the measured value exceeds the specified limit, the
thrust collar must be replaced.
Idler Gear End Play

mm (in)

 Standard

Limit

 0.07

(0.0028)

0.2

(0.0079)















10. Injection Pump

1  Remove the injection pump rear bracket bolts

R

 from

the injection pump bracket

S

.

2  Remove the injection pump rear bracket bolts

T

 and

the bracket

U

 from the cylinder body.

3.  Pull the injection pump along with the injection pump

timing gear free toward the rear of the engine.



















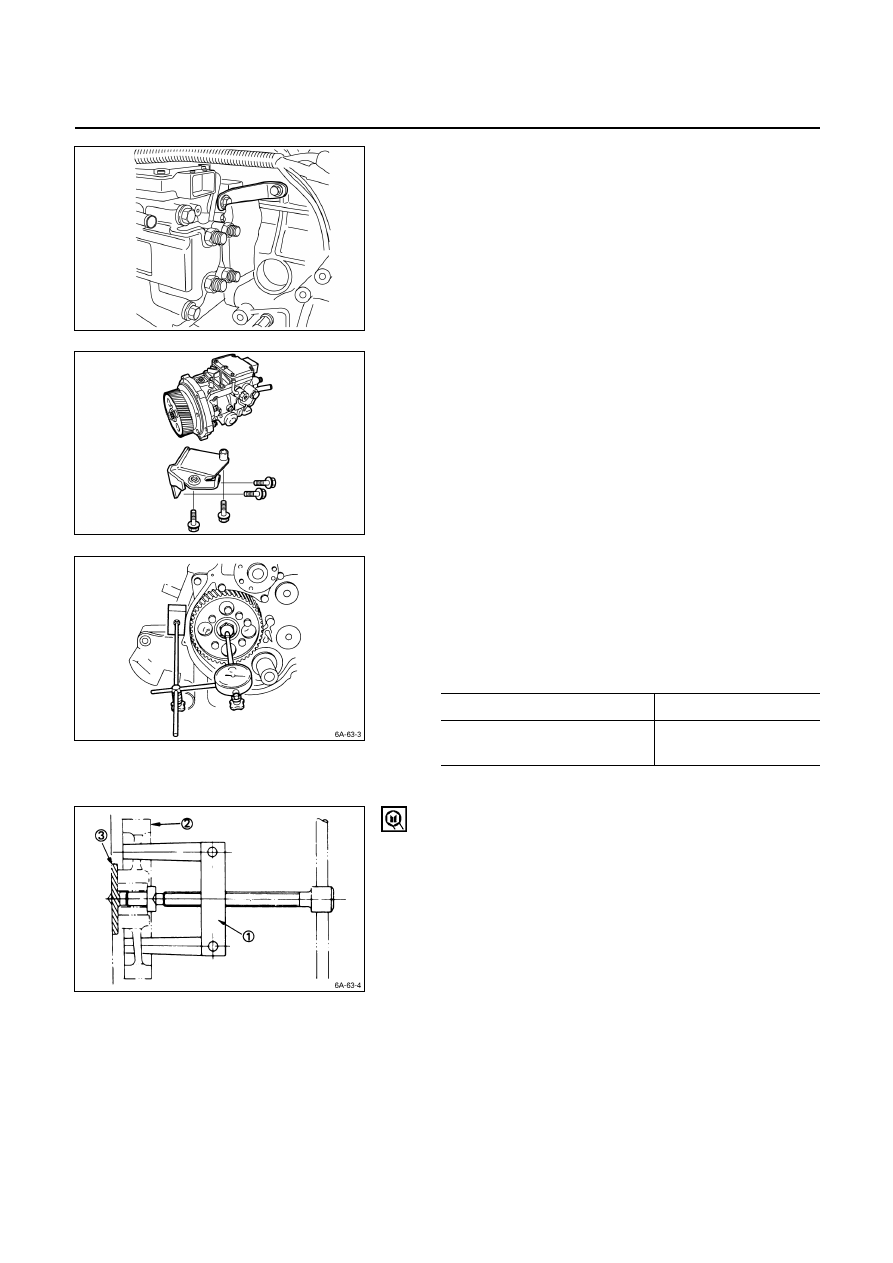

ENGINE MECHANICAL   6A – 69





4JA1TC, 4JH1TC

1  Remove the injection pump upper bracket from the

injection pump.













2  Remove the injection pump bottom bracket from the

injection pump.

3  Pull the injection pump along with the injection pump

timing gear free toward the rear of the engine.

Note:
Plug the injection pump delivery holder ports with the
shipping caps (or the equivalent) to prevent the entry
of foreign material.







11. Camshaft Timing Gear

1.  Use a dial indicator to measure the camshaft end play.

This must be done before removing the camshaft
gear.
If the camshaft end play exceeds the specified limit,
the thrust plate must be replaced.

Camshaft End Play

mm (in)

 Standard

Limit

 0.050

–

0.114

(0.002 – 0.0044)

0.20

(0.008)















2.  Remove the camshaft timing gear bolt from the

camshaft.

Note:
Hold the camshaft stationary to prevent the camshaft
from turning.
3.  Use the universal puller

Q

 to pull out the camshaft

timing gear

R

.

Universal Puller: 5-8521-0002-0

4.  Remove the thrust plate

S

.

080L200005



080L200006
